集成双作用运动控制阀的液压执行缸

　　在各类需要精准直线力输出的工业液压回路里，这类集成了双作用运动控制阀的液压缸，往往是替代传统分立阀缸布局的优选方案，尤其适合工程机械属具、小型机床进给机构、自动化生产线的工装夹紧与位移驱动场景，省去了外接阀块的管路排布空间，也减少了管路接头带来的泄漏风险。从实际工况适配来看，这类带阀液压缸不需要额外在回路中叠加独立的运动控制阀组，阀块直接集成在缸筒的油口位置，进回油通过阀组内部流道直接连通缸体两腔，能够直接控制活塞的双向运动启停与速度调节，避免了长管路传输带来的压力损失与响应滞后，在安装空间局促、对液压系统响应速度有要求的设备上，这种集成结构的优势会被放得更大。

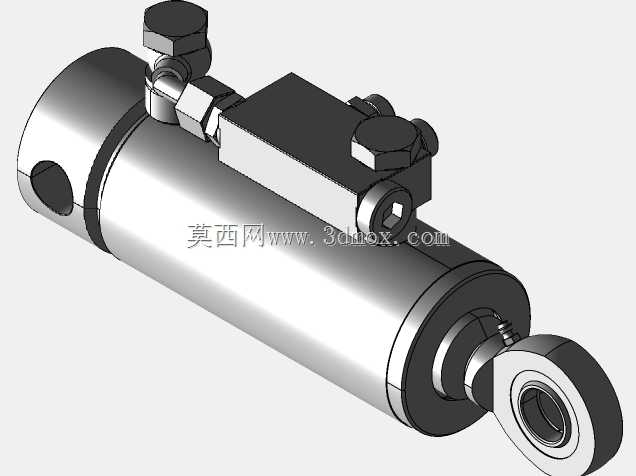

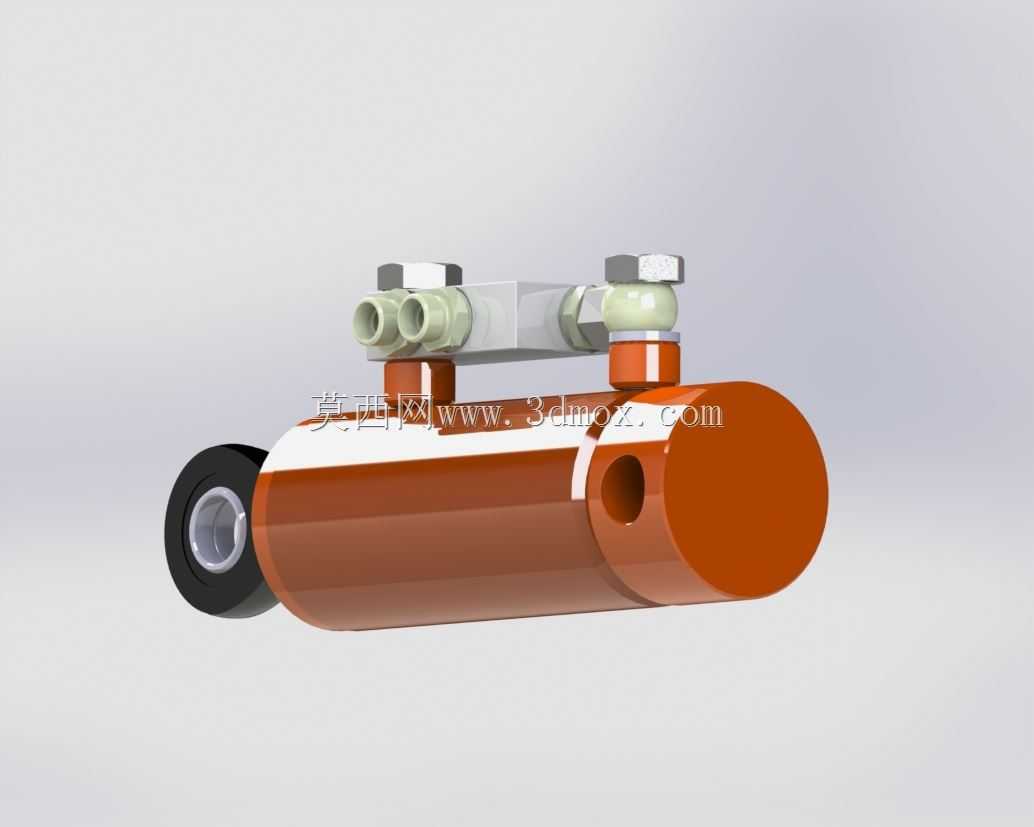

　　从设计逻辑上拆解这个结构，首先缸体采用了单杆双作用的基础结构，无杆腔端设置了销轴安装孔，杆端采用了耳环铰接的连接形式，这种安装方式能够适配小幅度的摆动工况，避免设备运行过程中侧向力直接作用在活塞杆上，拉伤密封件与导向套。集成在缸筒上方的阀组，两个主油口采用了标准的外螺纹铰接接头，能够直接和系统供油管路连接，阀组内部集成了双向的节流与止回结构，既可以单独调节活塞伸出、缩回两个方向的运动速度，也能在系统失压时锁定活塞位置，防止负载带动活塞杆窜动，这一点在举升、夹紧类工况里尤为重要，能避免负载下坠或者夹紧松脱引发的安全问题。

　　关于安装边界的考量，这个集成阀缸的整体径向尺寸要比同缸径的标准无阀液压缸稍大，阀组突出缸筒外壁的高度需要在安装布局时提前预留空间，避免和周边的结构件产生干涉；缸体两端的铰接孔同轴度、杆端耳环的连接尺寸都遵循通用液压油缸的安装规范，能够直接替换同规格的标准油缸，不需要对原有设备的安装基座做大规模改动。活塞杆表面做了硬化处理，配合耐磨导向环与双唇口密封，能够在有少量粉尘、金属碎屑的车间环境下长期工作，减少密封件的磨损速率，延长维护周期。

　　在实际选型适配时，需要注意阀组的额定流量要和系统供油流量匹配，避免阀口通流能力不足导致油缸动作速度达不到设计要求；同时缸筒的额定工作压力要和系统溢流阀的设定压力留足安全余量，避免长期高压过载导致缸筒变形或者密封失效。这种集成阀的结构设计，本质上是把原本分散安装的控制元件和执行元件做了一体化整合，既降低了液压系统的装配复杂度，也减少了外部管路的潜在泄漏点，对于设备制造商来说，能够减少现场装配的工时，也能降低后期运维的故障排查难度，在中小吨位的液压驱动设备上，这类集成化的油缸已经逐步成为替代分立元件方案的主流选择。
