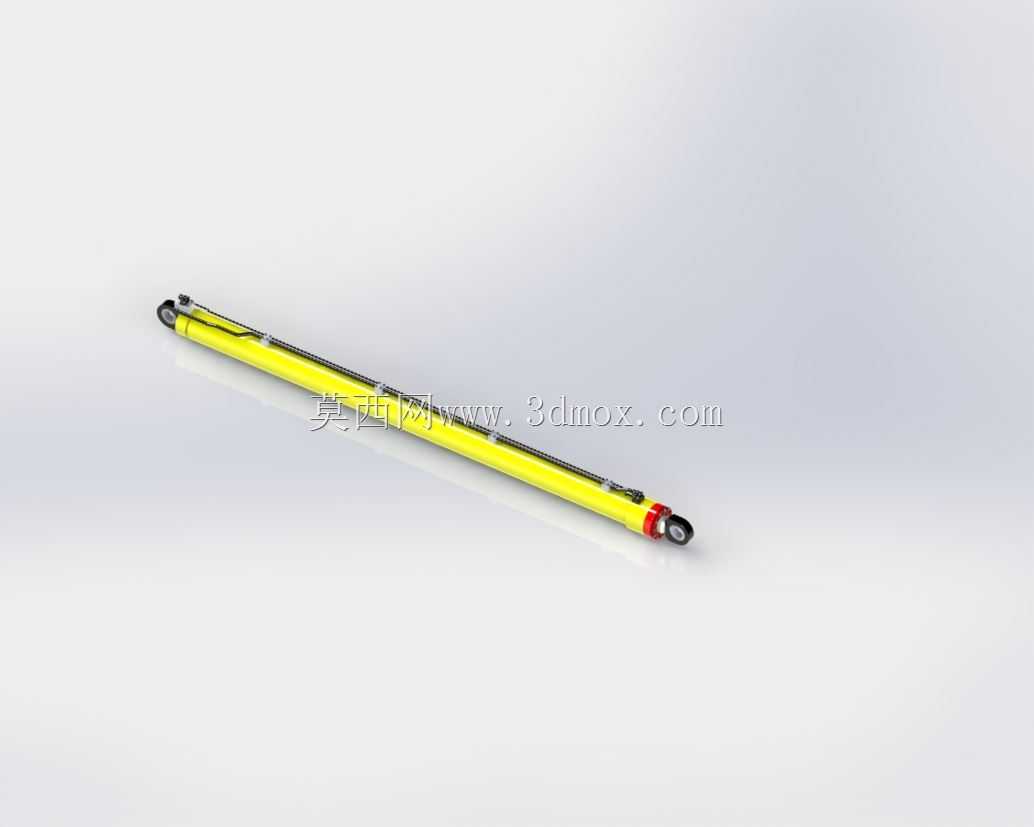

集成先导控制阀的液压执行油缸结构

项目分类:液压 发布时间:2022-02-05 ID:546514
  • 集成先导控制阀的液压执行油缸结构
  • 集成先导控制阀的液压执行油缸结构

  在工程机械、重型装备的液压系统布局里,这类集成先导阀的液压缸常作为核心执行单元出现,区别于常规无阀集成的油缸,它把先导控制级的阀组直接整合在缸体外部的布管路径上,省去了外接先导控制油路的长距离布管需求,能有效降低系统沿程压力损失,同时减少外接管路接头的泄漏点,在矿山采掘设备、工程起重机械的变幅、伸缩机构中应用十分广泛。从实际工况适配性来看,这类带先导阀的液压缸主要应对需要远程压力控制、负载敏感反馈的作业场景,比如高空作业平台的臂架伸缩驱动,需要根据负载变化实时调整供油量,避免臂架伸缩过程出现卡顿或者冲击,集成在缸体上的先导阀可以直接采集缸筒工作腔的压力信号,反馈给系统主泵的变量机构,响应速度比外接远置先导阀的方案快30%左右,在需要频繁启停、负载波动大的作业工况下,能大幅提升动作平顺性。

  从结构设计思路来看,这款油缸采用单杆双作用的结构形式,缸筒外壁预留了先导阀的安装定位面,安装孔位的位置精度控制在0.1mm以内,保证先导阀的油道和缸筒上预设的控制油口完全对中,避免出现节流或者内泄的问题。缸杆表面做了镀硬铬处理,镀层厚度控制在0.03-0.05mm区间,硬度达到HV800以上,能适应户外多粉尘、存在轻微腐蚀介质的作业环境,杆端的铰接耳环采用带自润滑轴承的结构,安装时不需要额外加注润滑脂,维护周期比普通铜套铰接结构长两倍以上。缸筒两端的缓冲结构采用可变节流槽设计,在油缸行程到达端点前30mm位置开始起缓冲作用,缓冲压力峰值不会超过系统额定工作压力的1.2倍,避免端点撞击造成的结构件疲劳损坏。

  关于安装边界与尺寸适配,这款油缸的缸体外径根据额定工作压力做了壁厚校核,在25MPa额定工作压力下,安全系数达到3以上,满足重型装备的强度要求。缸体上集成的先导阀整体外轮廓突出缸筒外壁的尺寸控制在45mm以内,安装时不需要给阀组预留额外的大尺寸安装空间,整体布局紧凑,适合安装空间受限的臂架内部布局场景。进出油口采用标准公制细牙螺纹连接,油口的位置布置在缸筒侧面靠近无杆腔端的位置,和先导阀的控制油口处于同一轴向截面,布管时可以把主油路和控制油路的管路整理成同一束,避免管路和周边运动部件发生干涉。缸杆端的铰接孔尺寸和缸尾的铰接孔尺寸保持同规格,安装时可以适配通用的铰接销轴,不需要单独定制非标连接件,降低现场安装替换的配件成本。

  从功能特性上看,集成的先导阀具备过载溢流功能,当油缸工作腔的压力超过设定阈值时,先导阀会直接开启溢流,把高压油泄回回油管路,不需要在系统管路上额外加装过载保护阀,简化了整个液压系统的阀组配置。同时先导阀还具备负载保持功能,当系统停止供油时,先导阀的单向密封结构可以把工作腔的油液封闭,避免油缸因为负载自重出现回缩沉降,在起重举升类设备中使用时,能大幅提升作业的安全冗余,即使出现外接管路爆裂的极端情况,先导阀的内置单向结构也能瞬间锁死工作腔,防止负载快速下坠引发安全事故。在实际建模过程中,这款油缸的所有配合面都按照实际加工公差做了装配间隙模拟,缸杆和导向套的配合间隙控制在0.02-0.04mm之间,活塞和缸筒的配合间隙控制在0.03-0.05mm之间,密封件的安装沟槽尺寸完全符合对应密封件的国标安装尺寸要求,模型导入仿真软件后可以直接做运动干涉检查、密封压缩量校核,不需要再做额外的结构修正。
