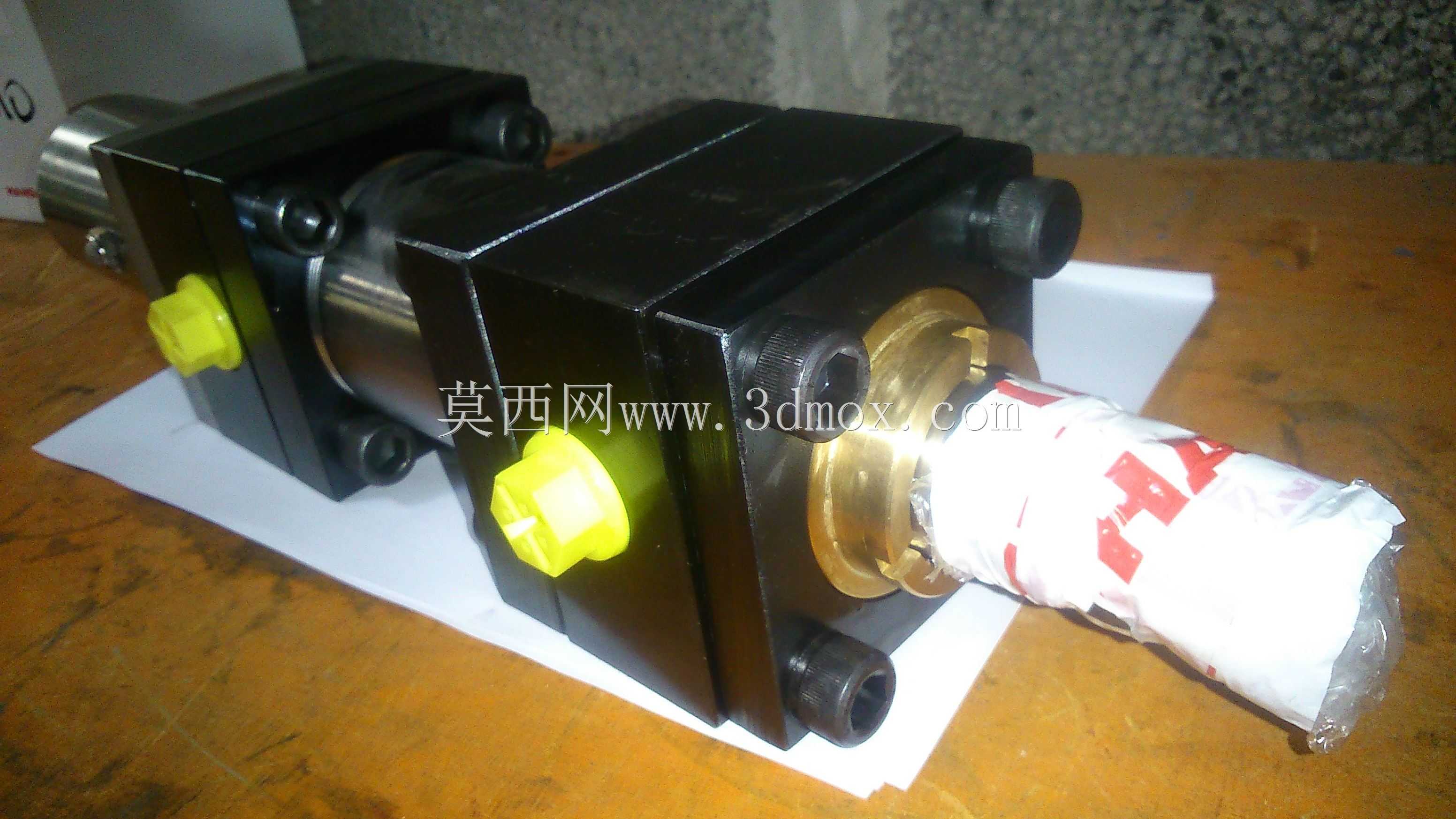

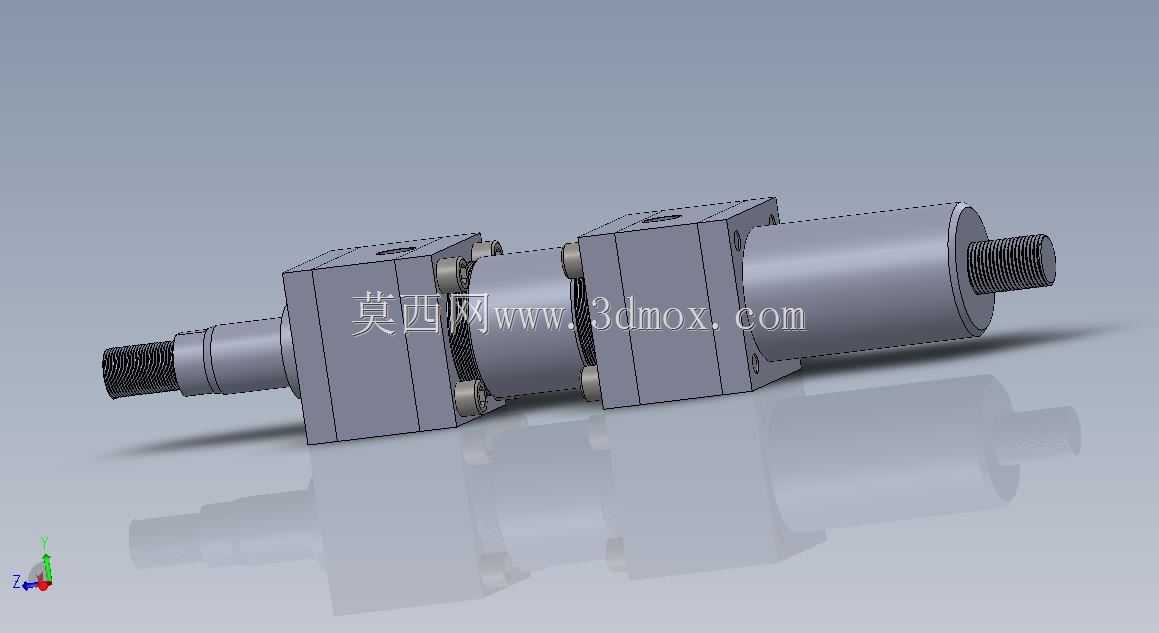

双出轴可调行程双作用气动气缸结构

　　在自动化生产线的工件推送、夹具夹紧、工位切换这类往复直线动作场景里，双作用气缸是最常见的气动执行元件，这款双出轴结构的气缸，相比常规单出杆气缸，两端都可外接负载，能在同一轴线上完成双向的动作输出，适配需要双侧同步驱动或者双侧安装检测元件的工位。从实际使用场景来看，这类气缸常出现在轻工装配线的物料分拨机构、小型冲压设备的压头驱动、检测设备的探针进给单元里，因为两端出轴的结构，一侧可以连接执行负载，另一侧可以安装行程挡块、磁性开关触发片或者位移检测板，不用额外在缸筒侧面加装安装支架，能压缩机构的整体安装空间。

　　从功能特性上看，这款气缸采用双作用气路设计，前后腔分别进气即可实现活塞杆的伸出与缩回动作，相比单作用弹簧复位的气缸，它的双向输出力稳定，不会因为弹簧疲劳出现回程力不足的问题，适合行程较长、负载双向都有阻力的工况。缸体两端的方形安装端盖做了加厚处理，端盖上预留了标准的安装螺孔，既可以采用端面法兰安装，也能配合脚架做卧式固定，安装方式灵活，适配不同的设备机架布局。活塞杆两端都加工了标准外螺纹，配套锁紧螺母，方便用户根据实际安装距离调整负载的固定位置，不需要额外加工连接轴，降低现场改制的工作量。

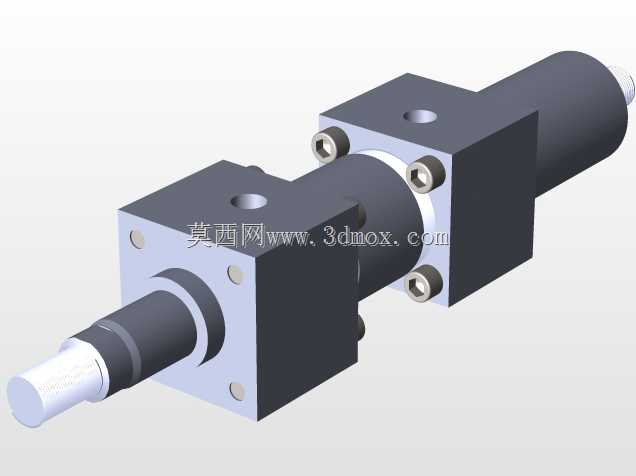

　　设计思路上，这款气缸的缸筒采用圆形光滑外壁，和端盖之间通过拉杆加锁紧螺母的方式固定，密封件嵌在端盖的密封槽内，这种拉杆式结构的好处是拆装维护方便，当密封件出现磨损需要更换时，只需要松开两端的拉杆螺母，就能拆开端盖更换密封件，不用整体报废气缸，降低设备维护成本。活塞部分采用了带导向环的结构设计，导向环采用耐磨的聚四氟乙烯材质，能避免活塞和缸筒内壁直接金属摩擦，同时可以承受一定的侧向负载，减少活塞杆因为偏载出现的弯曲变形，延长气缸的使用寿命。进出气口设置在两端的端盖上，气口采用标准内螺纹，能和常规的气动快插接头直接匹配，不需要额外转换接头，气路布置便捷。

　　从安装边界和尺寸适配角度来说，这款气缸的整体同轴度控制要求较高，两端活塞杆的同轴度公差需要控制在0.02mm以内，避免动作过程中出现卡滞。安装时需要注意，负载的连接要尽量保证和气缸轴线同心，避免过大的径向力直接作用在活塞杆上，否则会加速导向环和活塞杆密封的磨损。两端的活塞杆伸出长度可以根据实际工况调整，当需要限定行程时，可以在一侧伸出端加装可调行程限位螺母，配合缓冲垫就能实现伸出位置的可调，不需要额外采购行程可调气缸，降低配件采购成本。另外，缸筒外壁可以根据需要加装磁性开关固定槽，用来安装活塞位置检测的磁性开关，给控制系统提供气缸到位的信号，适配自动化设备的逻辑控制需求。

　　在实际选型匹配时，需要根据负载的大小计算所需的气缸推力和拉力，结合工作气压确定缸径参数，这款结构的气缸可以覆盖常用的32、40、50、63等常规缸径规格，适配0.1-0.8MPa的工作气压范围，能满足大部分轻工自动化、小型专用设备的直线驱动需求。和普通单出杆气缸相比，它的双向动作行程一致，两端输出力仅因为活塞杆的截面积差有微小区别，在需要双向动作速度一致的工况下，配合双向调速接头就能很方便地调整伸出和缩回的运行速度，避免动作冲击，提升设备运行的平稳性。
