工业设备可调式激光安装固定支架

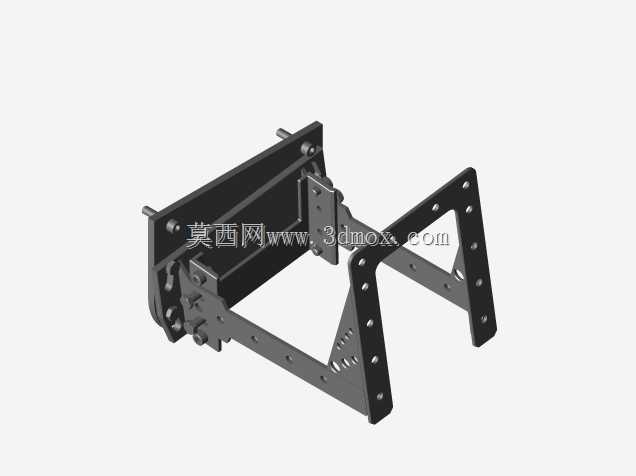

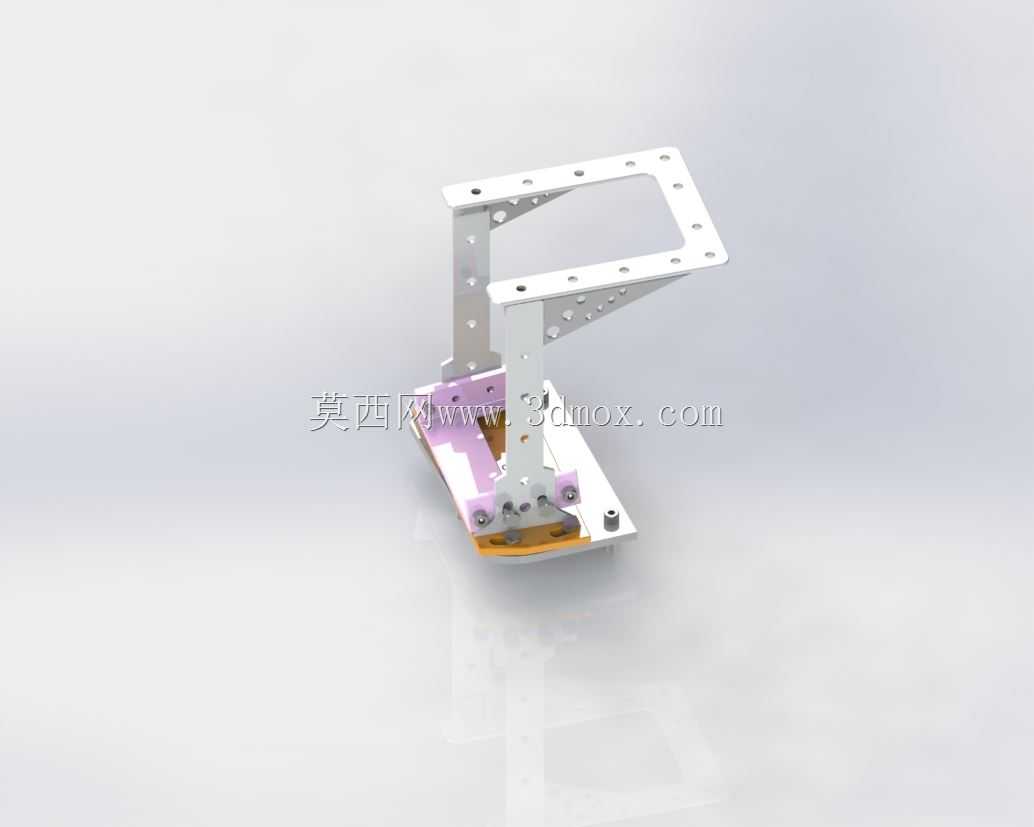

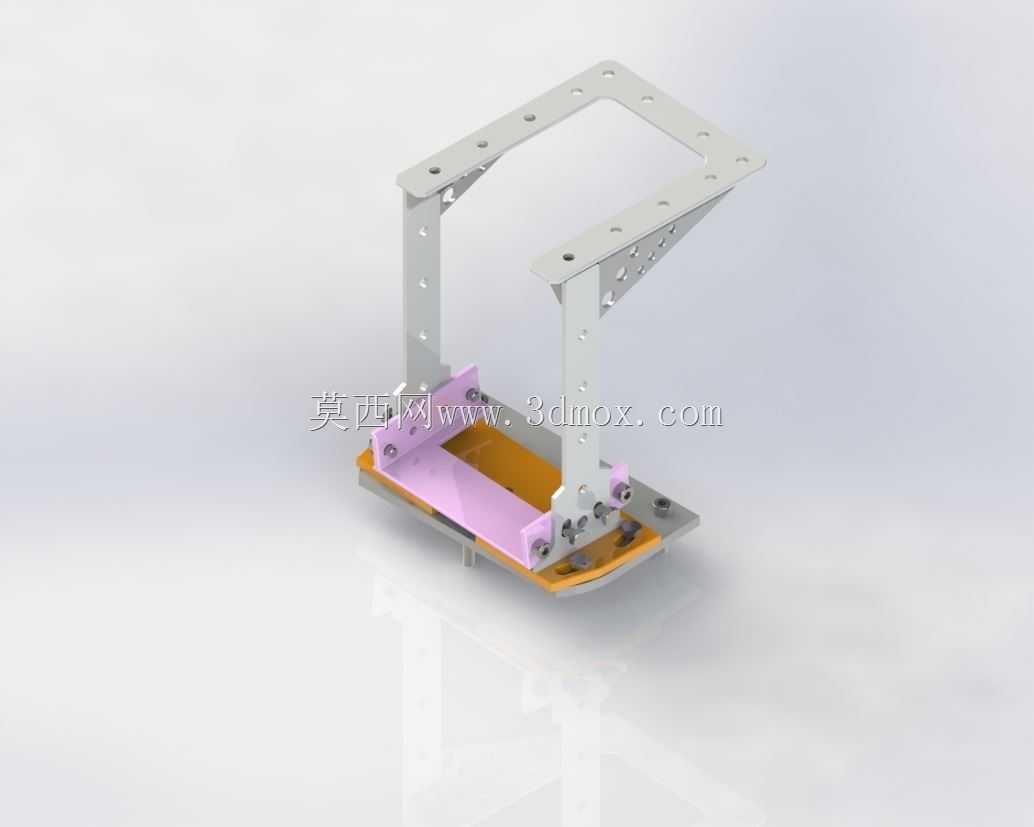

　　在工业激光加工、视觉检测、自动化定位类产线场景中，激光器件的安装固定精度直接决定了整套工位的作业良率，这款可调式激光安装支架正是针对这类场景的安装需求设计的支撑构件。不同于常规固定式安装座，该支架采用分层式支撑结构，顶部预留的矩形安装面可适配多数工业级激光头、激光位移传感器的安装孔位，安装面周边排布的多组通孔支持器件在平面范围内做横向、纵向的位置微调，无需重新加工安装孔即可适配不同尺寸规格的激光器件安装需求。

　　支架的垂直支撑段采用带减重孔的板式结构，在保证整体结构刚性的前提下尽可能降低构件自重，避免长期使用后因自重产生的形变偏移，垂直段上排布的多组调节孔位可实现顶部安装面的高度方向调节，调节行程覆盖常规产线激光工位的高度差需求，调节到位后通过紧固件锁死即可保证支撑位置的稳定性，不会因设备运行产生的振动出现位置偏移。底部安装座采用加宽式设计，增大与设备安装基面的接触面积，降低单位面积的承压载荷，底部与垂直支撑段的连接位置设置了角度微调结构，可实现顶部激光器件的俯仰角度微调，满足激光光路斜向投射、角度校准的使用需求，微调结构处采用了防滑锁紧垫片，锁死后可抵御常规工业设备运行产生的持续振动，不会出现角度滑移问题。

　　从安装边界来看，该支架的底部安装座预留了四个沉头固定孔，可直接通过螺栓固定在设备台面、型材机架或者专用安装基板上，固定孔的孔距适配主流工业铝型材的槽距标准，无需额外制作过渡连接板即可完成安装。整体结构的所有棱角处均做了倒角处理，避免安装调试过程中划伤操作人员或者线缆，构件的材质选型兼顾刚性与轻量化，可在-10℃到60℃的常规工业车间环境下长期使用，不会因温变产生明显的形变影响定位精度。

　　在实际产线应用中，这类支架可用于激光打标工位的激光头固定、激光检测工位的传感器支撑、自动化设备的激光对位器件安装等场景，相较于一体式焊接固定支架，该可调式结构可大幅降低现场调试的工作量，当产线换型需要调整激光位置时，无需重新制作安装支架，仅需松开对应位置的紧固件调整到目标位置后锁死即可，可有效缩短产线换型的调试周期。支架的整体结构没有复杂的异形曲面，所有板件均采用常规钣金加工工艺即可制作，加工成本可控，后期维护更换配件也十分便捷，连接位置所用的紧固件均为标准件，出现损耗时可直接替换同规格标准件，无需定制特殊配件。

　　设计过程中充分考虑了工业现场的走线需求，支架的垂直支撑板边缘预留了走线空间，可将激光器件的供电线缆、信号线缆沿支架内侧排布固定，避免线缆外露被设备运动部件剐蹭，同时也能让工位整体布线更加规整，减少现场安全隐患。支架的表面做了防锈氧化处理，可在常规湿度的工业车间环境下长期使用，不会轻易出现锈蚀问题，表面处理层的硬度足够，日常调试过程中的轻微磕碰不会造成表层脱落，可长期保持外观完整性与结构精度。
