多爪式气动小型抓取执行机构

　　这类小型多爪抓取机构，常被部署在小负载自动化分拣、精密装配、轻量物料转运的工位上，适配3C电子小零件装配、食品包装线小件拾取、实验室样本转运这类对夹持力控制、抓取同步性有要求的场景，相比两指夹爪，多爪的环抱式夹持结构能更好适配圆柱类、异形小尺寸工件，避免单点夹持带来的工件偏转、表面压伤问题。

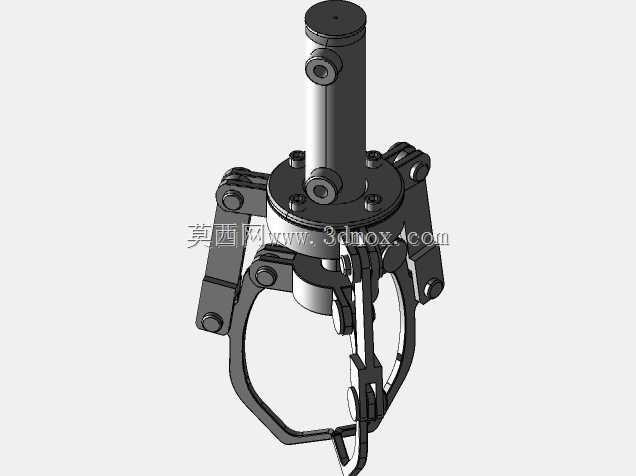

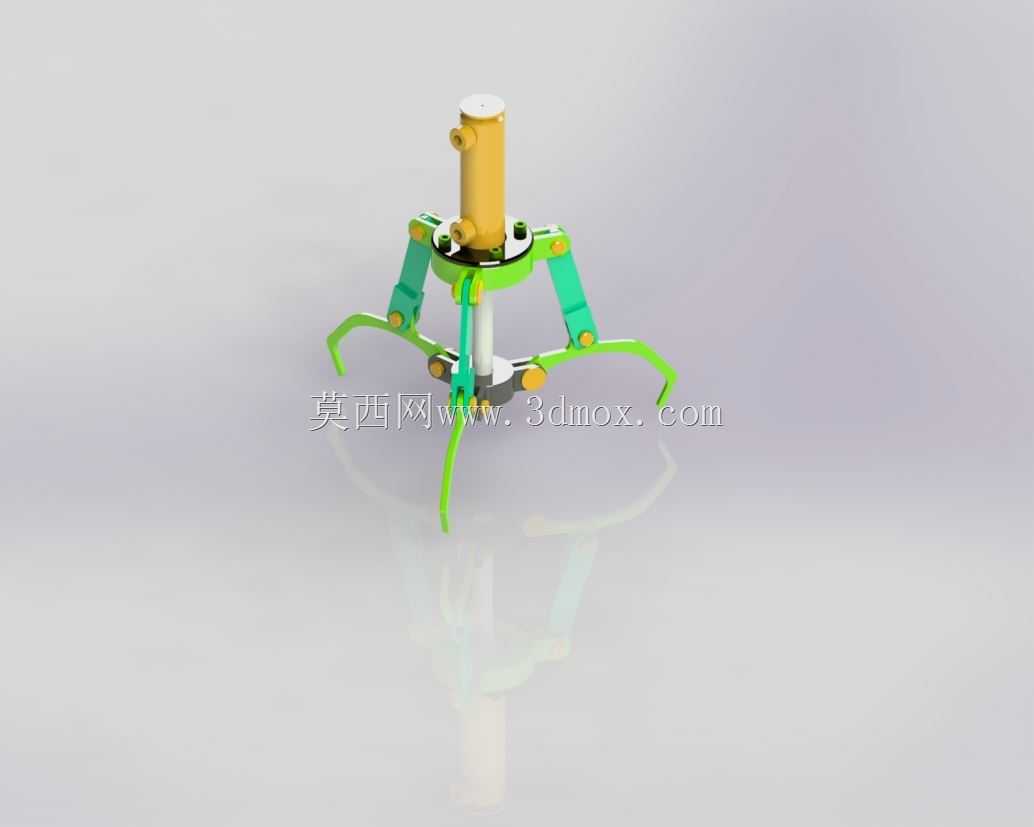

　　从功能实现逻辑来看，该机构以顶部的柱状驱动单元作为动力输出核心，驱动杆沿轴向做直线往复运动时，会带动周向均布的多组连杆机构同步动作，每根夹爪的铰接点都做了等距限位设计，能保证所有爪指开合角度完全一致，夹持中心始终与驱动轴轴线重合，不会出现夹偏的情况。爪指末端做了向内弯曲的勾型设计，接触工件的弧面可以根据实际夹持的工件外形更换不同的接触垫块，既可以抓取外圆柱面工件，也能通过调整爪指安装方向实现内孔撑持抓取，适配不同的取料需求。

　　设计过程中首先要考虑的是安装边界的适配性，顶部驱动单元的法兰安装面做了标准化的安装孔位，能直接匹配市面常见的小型滑台、机械臂末端法兰，不需要额外做转接板设计，整体径向最大尺寸控制在较小范围内，能在狭窄的工位空间内完成动作，不会和周边的工装、料架产生运动干涉。轴向尺寸上，驱动单元的行程和爪指的开合角度做了匹配计算，当驱动杆走完额定行程时，爪指刚好达到最大开合直径，不会出现行程浪费或者开合度不足的问题，铰接位置的销轴都做了防脱设计，长期往复动作不会出现销轴窜动脱落的故障。

　　结构细节上，所有连杆的铰接转动副都预留了合理的配合间隙，既不会因为间隙过大导致夹持晃动，也不会因为间隙过小出现卡滞，夹爪的主体受力件采用刚性足够的合金材质，在额定夹持负载下不会出现形变，保证重复抓取的位置精度。驱动单元的进气接口做了侧向布局，安装后气管走线不会影响爪指的动作轨迹，也不会在机构升降、横移过程中被周边部件剐蹭。爪指的表面可以根据需求包胶或者粘贴防滑垫，针对表面易刮花的工件能有效降低夹持损伤，针对表面光滑的工件也能提升摩擦力，避免抓取过程中工件脱落。

　　实际选型应用时，需要先确认工位所需的最大夹持直径、单爪夹持力、工作节拍，匹配对应的驱动压力，该机构的驱动压力适配常规工厂气动系统压力范围，不需要额外配置增压或者减压元件就能直接接入气路使用。日常维护时只需要定期在铰接转动位置加注润滑脂，检查销轴的紧固情况，就能保证长期稳定运行，相比复杂的伺服夹爪，这类纯气动连杆式抓取机构结构简单，故障点少，维护成本低，在小负载高速抓取场景下的性价比优势非常明显。在装配线的上下料工位，这类抓斗可以直接安装在直线模组的滑台上，完成料盘到工装位的工件转运，也可以安装在小型多关节机器人末端，完成多工位的物料分拣，多爪同步的特性能保证每次抓取的工件姿态一致，减少后续工位的姿态调整步骤，提升整线的运行效率。
