8立方罐式运输半挂车罐体三维结构

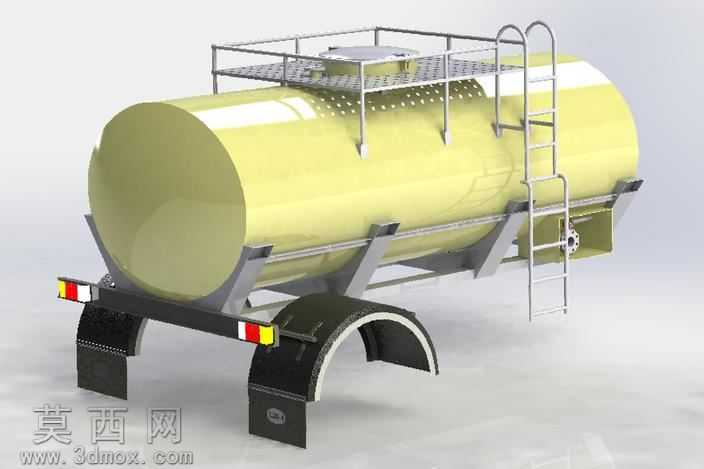

本模型为8立方米容量的罐式运输车辆罐体承载结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循专用车辆罐体的设计规范，对罐体的承载结构、附属安全部件进行了1:1比例的还原。模型主体为卧式圆柱形承压罐体，建模时对罐体的筒身段、两端封头分别进行特征建模，通过曲面缝合、实体加厚的方式生成罐体主体结构，筒身壁厚均匀，封头采用标准椭圆封头结构，符合承压罐体的力学设计要求，能够有效降低罐体内部介质对罐体端部的冲击应力。罐体顶部设置了整体式操作平台，平台采用防滑冲孔板结构建模，还原了实际产品的防滑纹理，平台周边设置了安全防护栏杆，栏杆采用圆管特征扫描生成，栏杆高度与间距均符合车辆操作平台的安全规范，平台中部设置了罐体人孔结构，用于罐体内部的检修与维护操作。罐体侧面设置了直爬梯结构，爬梯通过多个支撑支座与罐体筒身固定连接，爬梯踏步采用等距分布的圆钢结构，爬梯两侧设置扶手，从罐体下部一直延伸至顶部操作平台，方便操作人员上下作业。罐体下部设置了整体式支撑鞍座结构，鞍座采用弧形贴合面与罐体筒身紧密贴合，鞍座下部设置了与车辆底盘连接的安装支座，支座上预留了螺栓安装孔位，用于将罐体整体固定在半挂车底盘上。罐体尾部设置了尾灯安装支架，支架上还原了红黄组合的车辆尾灯结构，同时设置了罐体卸料接口与操作阀门结构，用于运输介质的装卸作业。模型在渲染阶段对罐体主体赋予了淡黄色工业漆面材质，还原了实际罐车的漆面质感，对爬梯、护栏、鞍座等金属结构件赋予了哑光金属材质，对轮胎挡泥板赋予了黑色工程塑料材质，通过光影渲染突出了各部件的结构层次与材质差异。设计过程中充分考虑了罐体的受力合理性，鞍座的支撑位置经过力学优化，能够均匀承载罐体与内部介质的重量，顶部操作平台与爬梯的布局符合人机工程要求，方便操作人员开展日常作业，各附属部件的安装位置均预留了足够的操作空间，整体结构紧凑合理，可用于专用车辆设计的结构参考、教学演示以及方案展示使用。
