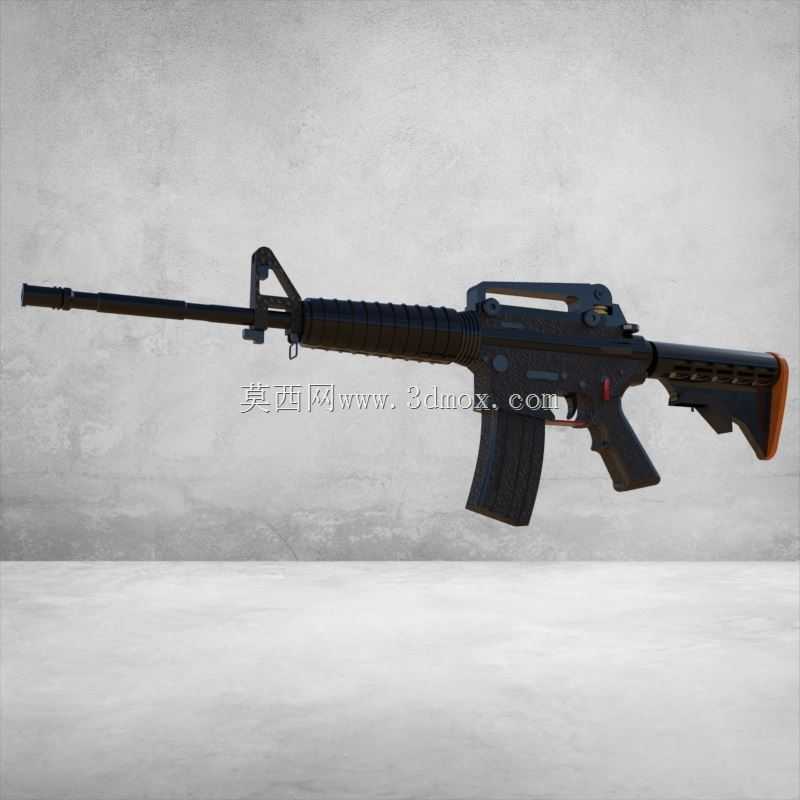

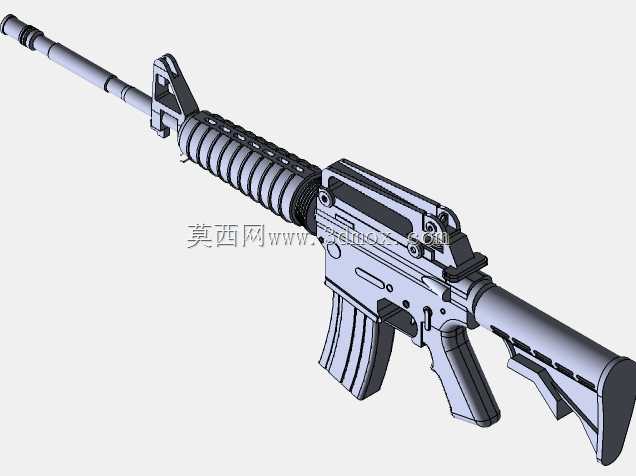

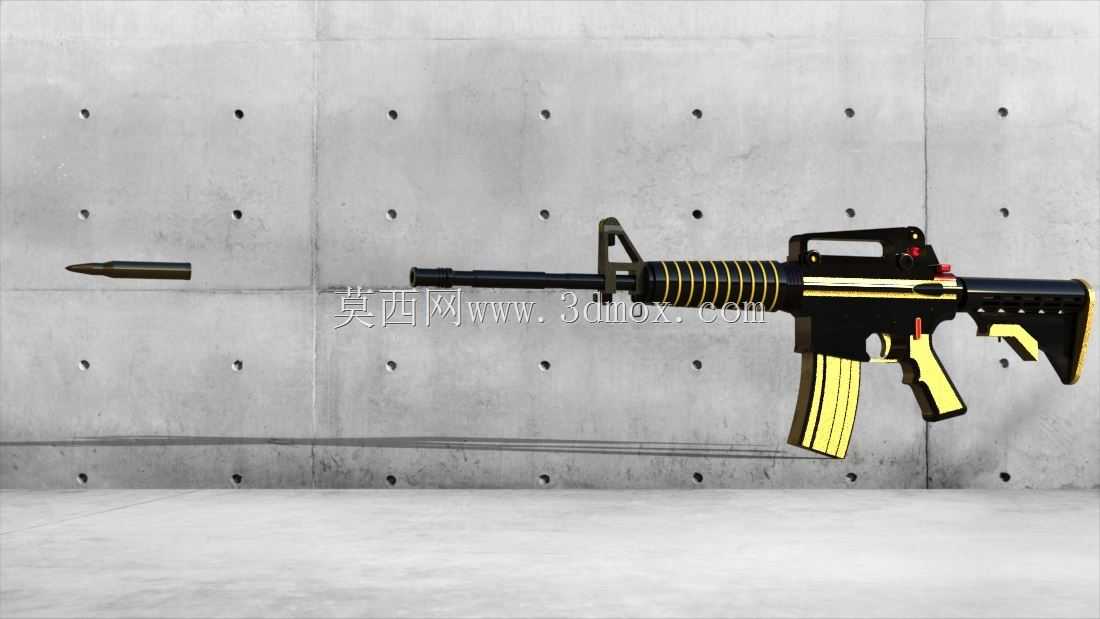

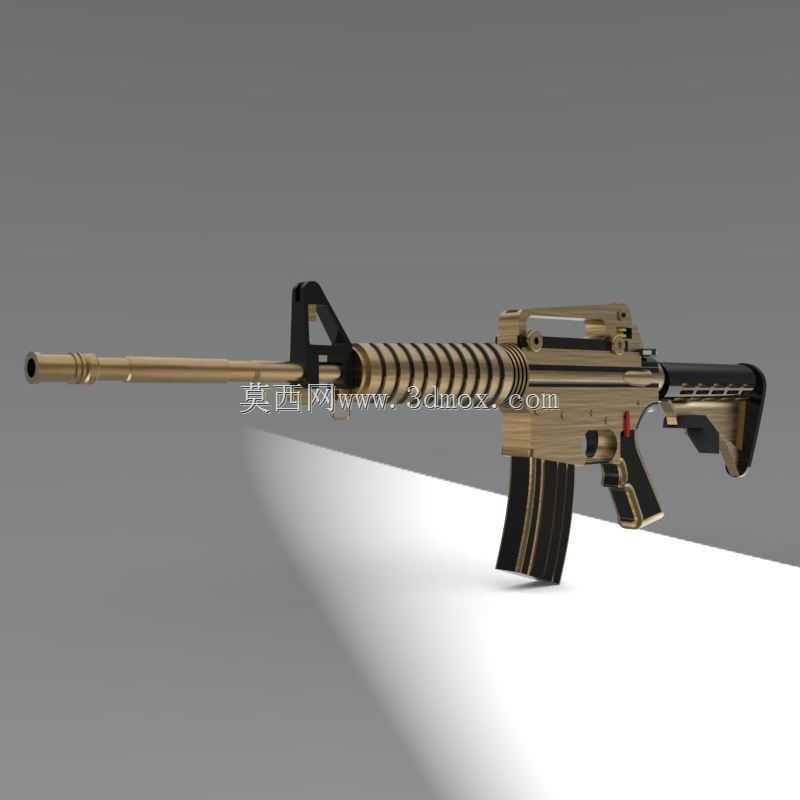

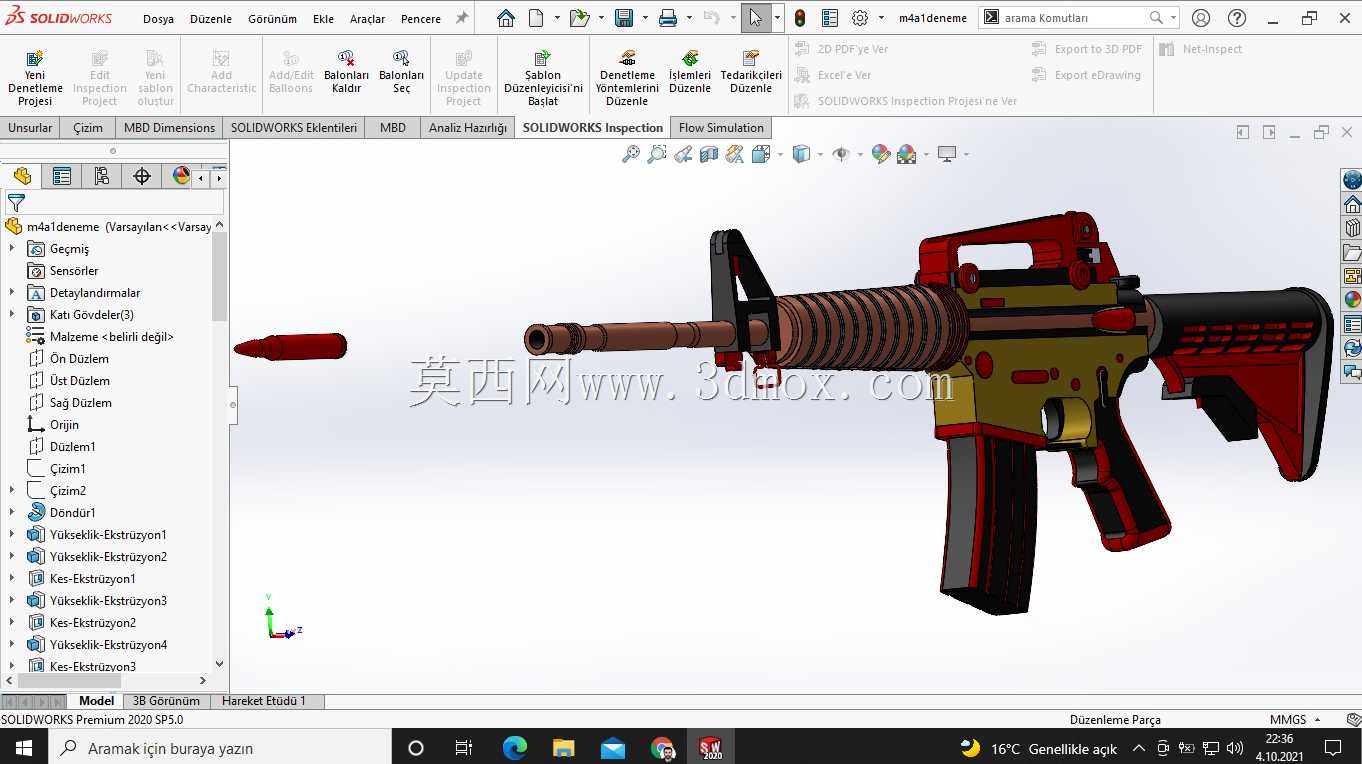

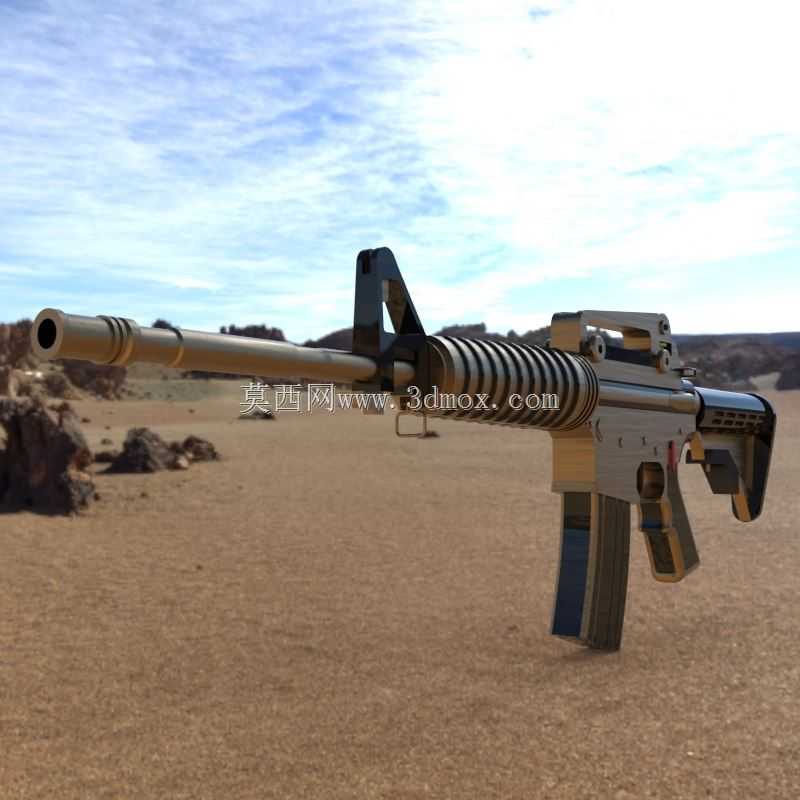

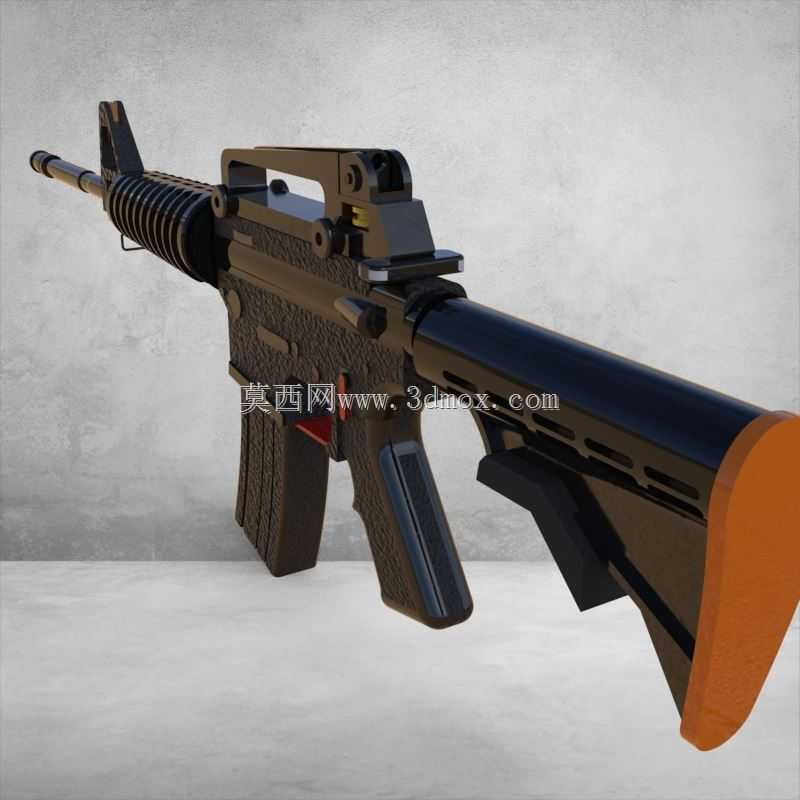

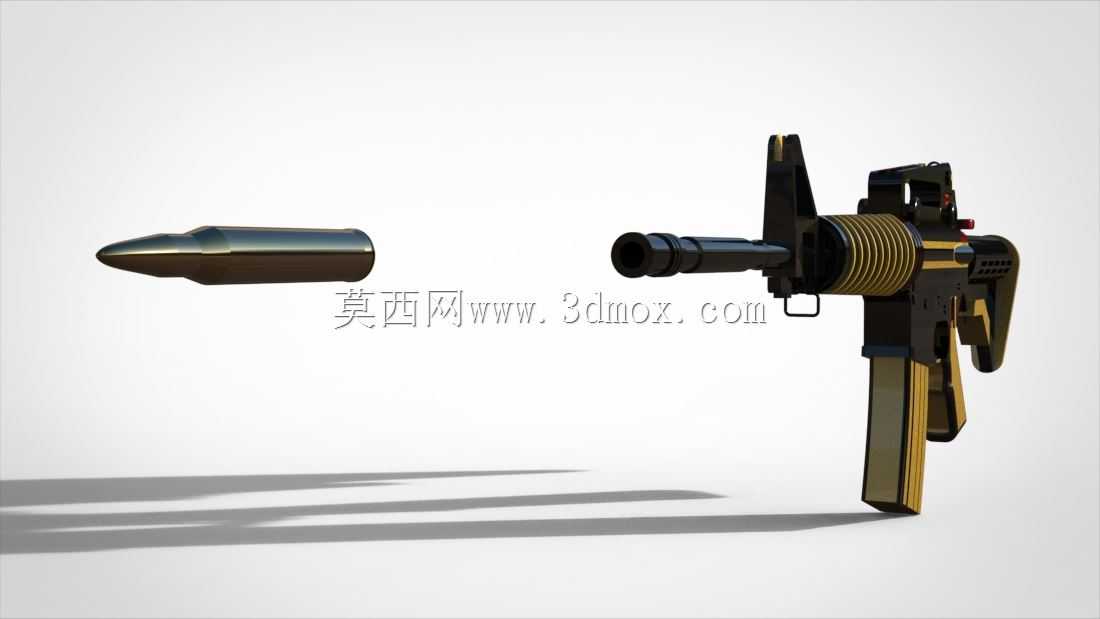

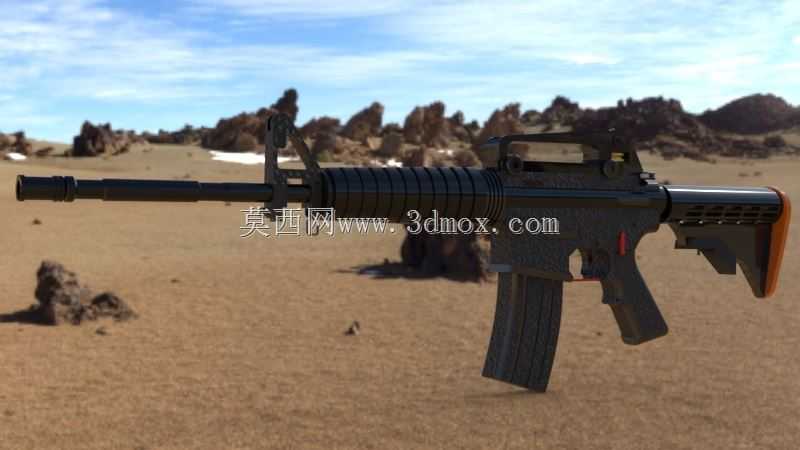

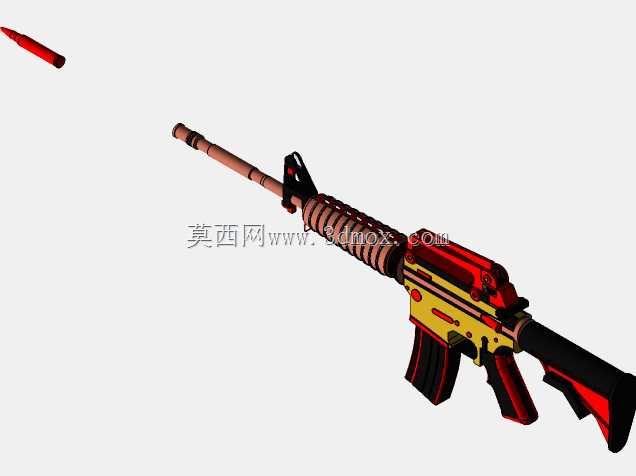

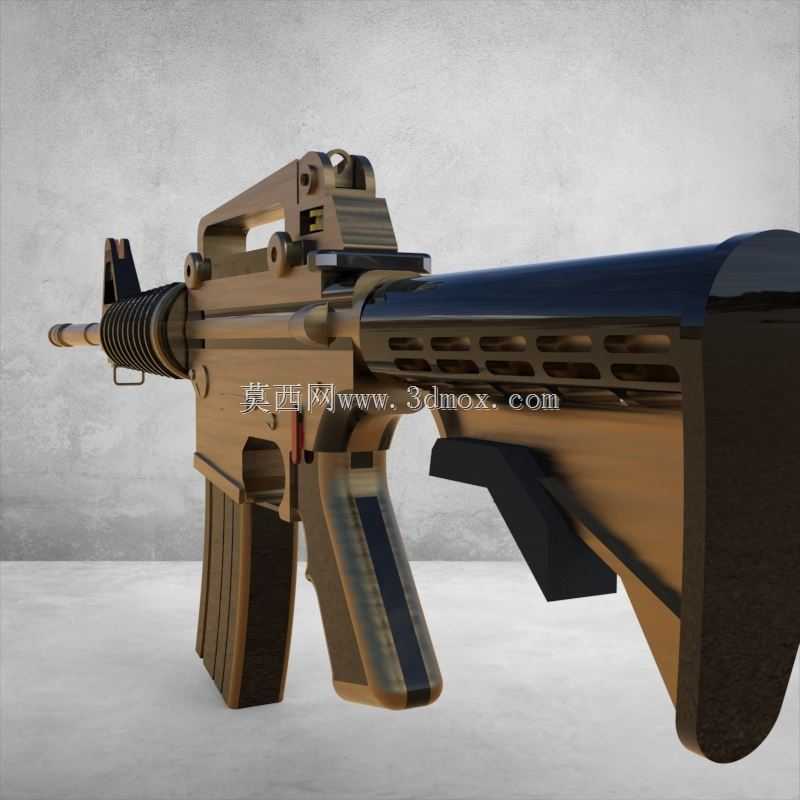

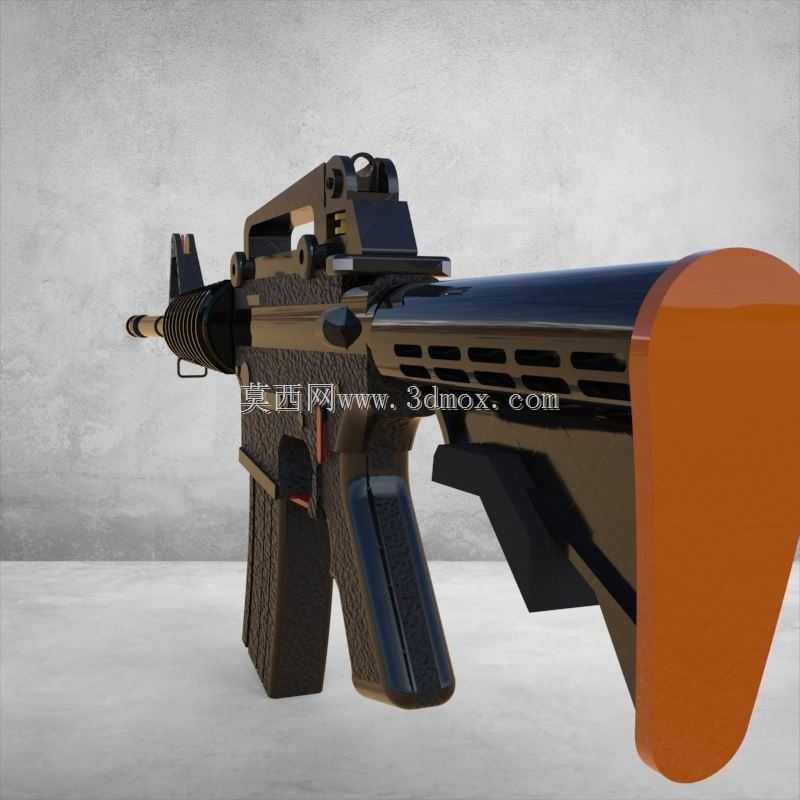

M4A1卡宾枪结构三维设计方案

　　在轻武器装备的研发与结构验证环节，三维数字化建模是衔接概念设计与实物试制的核心环节，本次完成的M4A1卡宾枪结构设计，围绕单兵近战使用场景的实际需求展开，覆盖从自动机循环逻辑到外部人机工程接口的全结构还原。从实际应用场景来看，该类轻武器主要配属步兵班组、特战单位在近距离突击、室内清剿、要员防护等任务场景使用，对结构可靠性、操作便捷性、附件拓展能力有明确的工程要求。设计过程中首先梳理了自动方式的核心逻辑，采用气吹式自动原理的结构布局，将导气管内的火药燃气直接导入机匣气室推动枪机框后坐，相比活塞式结构能够有效降低往复运动件的重量，提升连发射击时的可控性，同时也对枪机组件的同轴度、配合间隙提出了更高的公差要求，

　　建模时针对枪机闭锁凸笋的啮合角度、抽壳钩的弹性行程、抛壳挺的突出量都做了1:1的结构还原，确保自动循环动作的逻辑符合实枪运行规律。外形尺寸与安装边界的把控上，严格参照实装的尺寸边界设定参数，枪管长度适配卡宾枪的紧凑定位，在保证有效射程内弹道性能的前提下缩短全枪长度，托缩状态下的全枪长度满足狭小空间内的携行与快速出枪需求，枪托展开后的抵肩长度适配不同身高使用者的人机工程要求，护木位置的周向皮卡汀尼导轨接口预留了标准安装尺寸，能够兼容瞄准镜、战术灯、前握把、激光指示器等各类通用战术附件，所有导轨的齿距、安装平面度都按照通用战术附件的接口标准设计，不存在安装干涉问题。从功能特性的结构实现来看，设计中还原了快慢机的档位切换结构，

　　能够实现保险、单发、连发三种模式的结构限位，扳机组件的阻铁与击锤的配合关系做了完整的运动干涉验证，扣压扳机时的阻铁解脱行程、击锤回转打击击针的运动路径都符合实际动作逻辑；弹匣接口采用标准的STANAG弹匣兼容尺寸，弹匣卡笋的位置、按压行程都适配右手操作的人机习惯，同时预留了双侧操作的结构拓展空间；拉机柄的位置设置在机匣尾部上方，操作时不会影响光学瞄准镜的安装，拉机柄的挂钩结构能够实现枪机后坐到位后的挂机锁定，配合空仓挂机释放按钮可以实现换弹后的快速上膛。设计过程中也充分考虑了日常维护的拆解需求，上下机匣的连接销采用可拔出不脱落的结构设计，拔出连接销后即可完成上下机匣的分离，直接抽出枪机组件进行清洁维护，不需要额外的专用工具，

　　护手与枪管的连接采用浮动式结构设计，护手不与枪管直接接触，避免射击时的枪管形变影响射击精度，枪管与机匣的连接采用螺纹拧紧加固定销的方式，保证反复拆解后依然能够保持稳定的装配精度。针对不同使用环境的适应性，结构设计中考虑了沙尘、泥水等恶劣环境下的可靠性，各运动部件之间预留了足够的容污间隙，避免异物进入后导致自动循环卡滞，枪口装置采用标准的螺纹接口连接，可根据任务需求更换消焰器、消音器、制退器等不同枪口附件，背带环的位置设置在护木前端与枪托尾部，可适配单点、双点等不同类型的战术背带安装。整个建模过程中对每个零件的壁厚、材料去除区域都做了结构合理性验证，避免出现结构强度不足的薄壁区域，也没有多余的冗余结构增加不必要的重量，握把的倾斜角度、防滑纹理的位置都按照握持手感的人机要求做了曲面优化，确保使用者握持时手腕能够保持自然角度，长时间据枪不会产生过度疲劳。
