立式AA电池收纳取放支架结构设计

　　日常电子设备运维、小型电器维修工位、桌面电子元件收纳场景中，AA电池的规整存放与快速取放一直是容易被忽略的细节，零散堆放的电池不仅容易出现正负极接触短路的风险，还会在取用过程中增加翻找时间，影响工位操作效率，这款立式AA电池架正是针对这类实际场景需求开发的结构件。从实际使用逻辑出发，这款支架采用立式敞口仓体设计，主体仓室为矩形中空结构，可容纳多节AA电池竖直叠放，仓体侧壁预留的多组定位槽并非装饰结构，一方面是为了降低整体结构重量，减少材料消耗，另一方面可以通过槽位观察仓内电池剩余存量，无需翻开仓盖即可判断是否需要补充电池，同时这些槽位也为后续加装固定卡扣、挂载到工位挂板上预留了安装接口，适配不同的工位布置需求。

　　仓体底部的滚轴式出料结构是整个设计的核心功能点，区别于传统上开式取放的电池盒，该结构在仓体最下方设置了带限位的滚轴出料口，单节电池可通过滚轴的转动从仓底滑出，每次取用仅能取出单节电池，避免多节电池同时滚落散落，滚轴两侧的限位挡边刚好贴合AA电池的圆柱外径，不会出现电池卡滞或者掉出的情况，取用过程单手即可完成，无需双手配合开合盒盖，在手持工具进行设备维修的场景下，这种单手取料的设计能大幅提升操作流畅度。从结构设计的工艺适配角度来看，整个支架的结构做了针对性的打印工艺优化，主体仓壁采用均匀壁厚设计，避免壁厚差过大导致的成型翘曲问题，仓体内部的分隔筋与外壁连接位置全部做了圆角过渡，减少应力集中的同时，也能避免打印过程中出现层间开裂的问题。

　　底部滚轴的安装位采用卡槽式设计，无需额外紧固件即可完成滚轴的装配，降低装配复杂度，滚轴与仓体的配合间隙控制在0.2mm，既保证滚轴转动顺畅，又不会出现间隙过大导致的电池卡滞。针对垂直打印的需求，支架的两个核心受力部件做了打印方向的适配，将层间受力方向调整为与结构受力方向一致，避免层间结合力不足导致的结构断裂，同时整个结构的支撑需求极低，仅在出料口的少量悬空位置需要添加少量支撑，打印完成后支撑去除难度低，不会在结构表面留下明显的支撑痕迹，降低后处理工作量。从安装边界与尺寸适配来看，这款电池架的整体外形尺寸适配常规桌面工位的摆放空间，仓体内径严格匹配AA电池的标准外径14.5mm，仓内深度可容纳十节以上AA电池竖直存放，

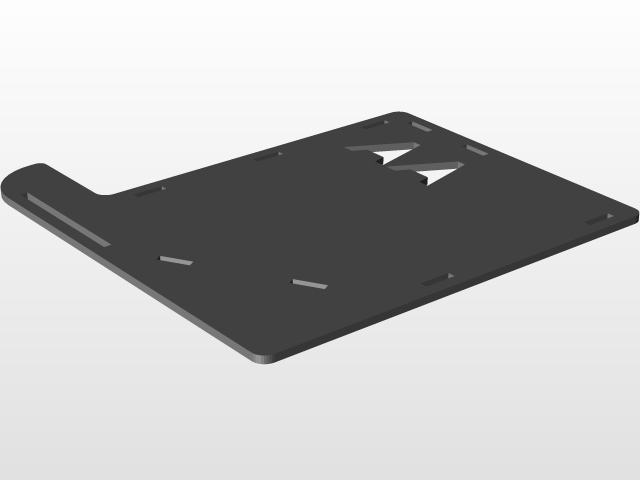

　　满足日常工位一周以上的电池使用存量需求。支架底部做了微凸的防滑底脚设计，放置在光滑桌面时不会出现滑动，同时侧壁的预留槽位也支持使用自攻螺丝将支架固定在墙面、设备侧壁或者工位挂板上，固定孔位的间距符合常规工位挂板的孔距标准，无需额外打孔即可完成挂载。在实际使用场景中，这款支架不仅可以用于维修工位的电池收纳，还可以适配家用电池收纳、电子产品售卖柜台的电池展示存放、学生电子实验台的元件收纳等多个场景，结构没有多余的装饰性设计，所有结构特征都服务于实际存放与取放功能，没有冗余结构带来的材料浪费，整体结构强度满足日常频繁取放的使用需求，正常使用过程中不会出现结构变形或者断裂的问题。仓体表面的AA标识采用凹陷式设计，打印过程中可直接成型，无需后续喷涂或者粘贴标识，长期使用也不会出现标识磨损脱落的问题，方便使用者快速识别仓内存放的电池型号，避免与其他型号电池混放。
