拉链扎带用摇篮式固定支架结构

　　在成套电气柜布线、户外通信基站线缆敷设、工业设备线束整理的现场作业场景里，这类摇篮式支架是解决扎带限位、线缆承重固定的小尺寸核心连接件，很多刚入行的结构设计人员容易忽略这类小零件的结构合理性，往往导致后期现场布线出现扎带滑脱、线缆固定点松动、长期震动下支架变形的问题。从实际使用场景来看，这类支架主要适配宽度在4-8mm区间的常规尼龙扎带，用来把多股控制电缆、信号线束固定在设备钣金内壁、机柜安装梁或者建筑布线桥架的侧壁上，和传统的鞍型扎带固定座不同，摇篮式的开口结构不需要提前把扎带穿入支架本体，现场布线的时候可以先完成线束捆扎，再把扎带卡入支架的中部卡槽，大幅提升现场装配的效率，尤其是在已经完成初装、需要后期增补线束的改造场景里，这种结构的操作便利性远高于封闭型的扎带固定座。

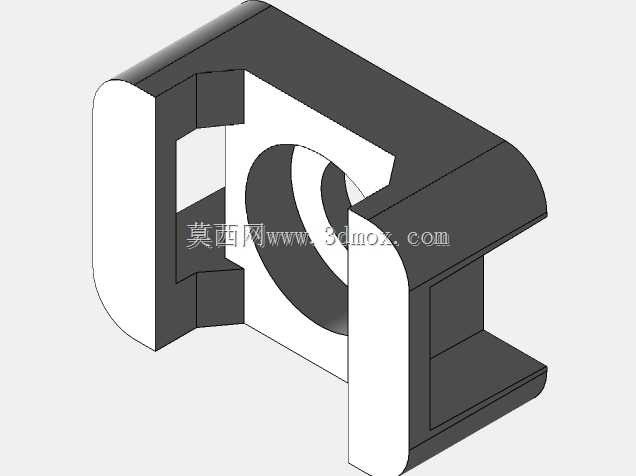

　　从结构设计的思路来看，这个零件采用一体化冲压折弯成型的工艺路线，没有额外的焊接、拼接结构，整体材质选用常规的冷轧钢板，表面做镀锌钝化处理，适配普通工业环境的防腐蚀需求，如果是户外使用场景只需要更换为304不锈钢板材即可，不需要调整整体冲压模具的尺寸参数。零件整体的外轮廓没有尖锐的外角，所有折弯边都做了最小R0.5的圆角处理，避免安装和布线过程中割破线缆绝缘层或者划伤操作人员的手套。中部的下沉式环形槽是整个零件的核心功能结构，槽的宽度刚好匹配扎带的本体厚度，扎带卡入之后不会沿着支架的长度方向窜动，环形槽中心的通孔是安装定位孔，用来穿M4或者M5的固定螺丝，把支架锁定在安装基准面上，这个通孔做了轻微的沉孔设计，螺丝锁紧之后螺丝头不会高出支架的上表面，避免和捆扎的线束发生干涉。

　　零件两侧的向上折弯边形成摇篮式的围挡结构，两个折弯边的高度比中部环形槽的上表面高出2.5mm，一方面可以对卡入的扎带起到侧向的限位作用，避免扎带在长期受线缆拉扯的情况下从侧边滑出支架，另一方面这两个折弯边相当于加强筋结构，大幅提升了零件整体的抗弯折强度，当支架承受纵向的线缆拉力时，两侧的折弯边可以分散中部安装孔的受力，避免支架本体在固定点位置发生变形。零件底部的两个向外延伸的折弯支脚是安装贴合面，两个支脚的共面度公差控制在0.1mm以内，保证支架锁紧在安装面上之后不会出现翘曲，整个支架和安装面的贴合间隙不超过0.05mm，避免长期震动环境下支架出现松动异响。

　　从安装边界的尺寸来看，这个支架的整体长度控制在22mm，宽度16mm，整体高度（从安装贴合面到顶部折弯边的最高点）为8mm，属于小尺寸的固定连接件，安装的时候只需要在安装基准面上打一个对应规格的螺丝过孔即可完成固定，不需要预留太大的操作空间，哪怕是在安装空间局促的设备走线槽内部、电气元件的缝隙位置都可以灵活布置。和市面上常见的粘胶式扎带固定座相比，这种螺丝固定的摇篮支架承重能力更强，单支架可以承受最大150N的静态拉力，哪怕是直径较粗的动力电缆捆扎之后也能提供可靠的固定力，不会因为环境温度变化、粘胶老化出现固定座脱落的问题。在实际建模过程中，需要重点控制折弯处的内R角和板材厚度的匹配关系，板材选用1.5mm厚度的冷轧钢板时，折弯内R设置为0.8mm即可兼顾成型精度和折弯处的结构强度，不会出现折弯处开裂或者回弹过大导致尺寸超差的问题；中部环形槽的拉伸深度控制在2mm，槽底和零件底部平面的厚度保留1mm，既保证槽体有足够的深度限位扎带，也不会因为拉伸过度导致槽底出现材料变薄开裂的缺陷。

　　很多设计人员在做这类小五金件的时候，往往会忽略支脚位置的毛刺处理要求，在实际建模出图的时候需要明确标注支脚的冲裁面毛刺高度不超过0.1mm，避免安装的时候毛刺刮掉安装面的喷涂层，导致支架和设备钣金之间出现接地不良的问题，在有电磁兼容要求的电气设备里，这个细节往往会影响整台设备的EMC测试结果。另外，中部安装孔的位置度公差需要控制在0.15mm以内，保证批量安装的时候支架的位置偏差不会导致扎带卡入后出现偏斜，影响线束的排布整齐度。在实际的布线作业中，这类支架的排布间距通常控制在300-400mm，沿线束走向均匀布置，对于走震动较大的设备比如工程机械、轨道交通车辆内部的线束，支架间距可以缩小到200mm，避免线束在长期震动下出现晃动磨损绝缘层的问题。和塑料材质的扎带固定座相比，这种金属材质的摇篮支架耐温范围更广，可以在-40℃到120℃的环境温度区间内稳定工作，不会因为高温出现塑料软化、低温出现塑料脆裂的问题，适配更多复杂的工业使用场景。
