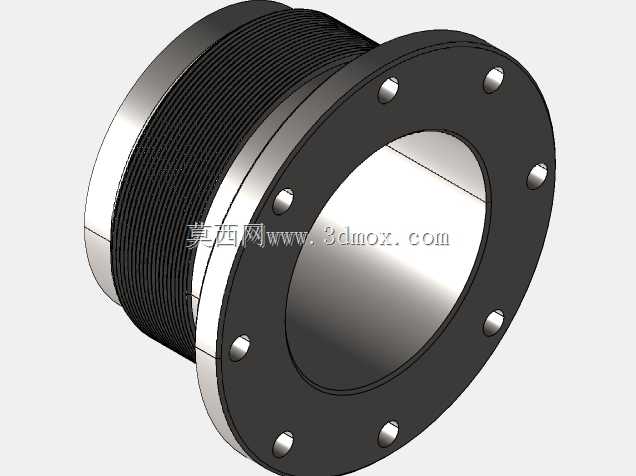

泵用活塞密封组件剖视结构设计

　　在往复式容积泵的运行体系里，活塞密封是直接决定泵腔容积效率、介质泄漏率与整机运维周期的核心部件，这套剖视呈现的密封结构，主要适配中高压工况下的流体输送场景，常见于液压动力单元、化工计量输送、高压水射流设备等需要活塞做轴向往复运动的泵类设备中。从结构设计逻辑来看，这套密封采用了多道组合式密封布局，没有采用单一密封环的简易结构，而是沿活塞轴向依次排布了导向支撑环、主密封环、副密封挡圈以及端部防尘圈，不同环件承担的功能有明确区分：靠近泵腔介质侧的主密封环采用带唇边的自紧式结构，在泵腔升压过程中，介质压力会将密封唇边均匀压向缸筒内壁与活塞轴面，压力越高密封贴合度越好，避免高压介质沿配合间隙窜漏；中间的多道带孔环件属于均压与支撑结构，

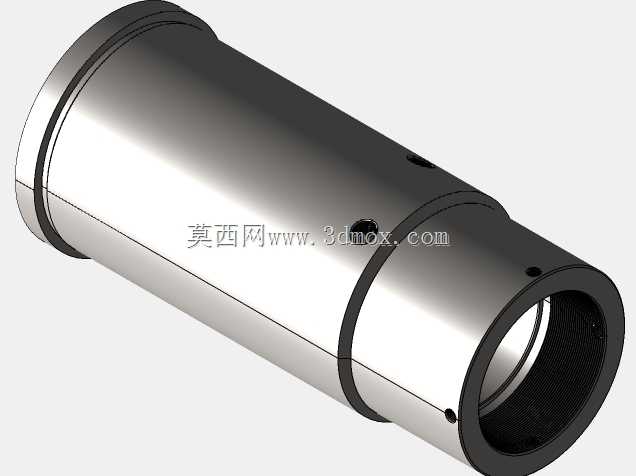

　　环身上的径向通孔可以让渗入密封间隙的介质压力均匀分布，避免局部压力差造成密封件偏磨，同时承担活塞的径向支撑作用，抵消活塞往复运动中产生的径向偏载，防止密封件受侧向力出现局部啃伤。导向支撑环采用低摩擦系数的耐磨材质，与缸筒内壁的配合间隙控制在微米级，既保证活塞运动过程中不会出现卡滞，又能限制活塞的径向跳动量，给密封件提供稳定的工作间隙边界。端部的防尘圈位于密封组件最外侧，负责刮除附着在活塞杆表面的外界粉尘、杂质颗粒，避免硬质颗粒进入密封配合面划伤密封件与缸筒内壁。从安装边界来看，这套密封组件整体集成在活塞的密封槽位内，轴向安装尺寸与活塞的密封段长度完全匹配，径向尺寸与缸筒内壁的配合公差满足往复运动的间隙要求，

　　不需要额外改动活塞主体结构即可完成装配，适配常规内径的标准缸筒。在实际工况应用中，这种组合式密封结构相比单道密封，能适应更高的工作压力，同时在介质存在少量微小颗粒的场景下，多道密封的逐级节流作用也能延长密封件的使用寿命，减少设备停机更换密封件的频次。设计过程中需要重点控制各密封环的压缩量，主密封环的轴向压缩量过大会造成摩擦阻力急剧上升，加快密封件磨损，压缩量过小则会在低压工况下出现泄漏；支撑环的开口间隙需要根据工作温度范围预留热膨胀量，避免高温工况下支撑环热胀卡滞活塞。另外密封组件的流道孔位置需要与活塞的介质通道对齐，保证均压效果，避免出现局部困油造成的压力脉动。
