直升机飞行控制反向工程混合装置结构

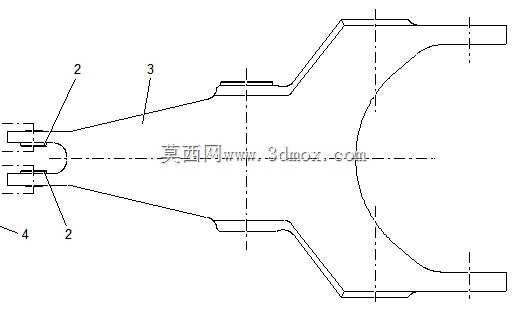

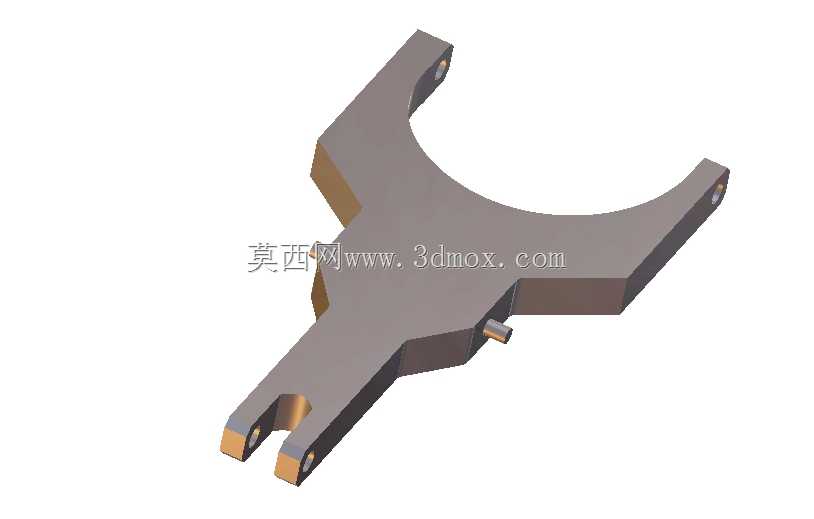

　　该构件应用于小型直升机飞行控制系统的操纵传动链路中，属于飞控系统里的力传递换向部件，主要承担操纵指令的路径混合、行程分配功能，将飞行员操纵杆或自动飞控舵机输出的直线/旋转位移，按预设传动比分配至不同舵面的作动支路，实现总距、周期变距操纵的动作解耦，避免单路操纵输入对其他舵面产生干涉。从结构形态来看，主体采用叉形布局，上部为大开口弧形叉臂，两个叉臂末端预留同轴安装孔位，用于铰接在飞控机构的固定支座上，作为整个构件的摆动回转支点，弧形内凹面用于避让舵机输出轴或相邻传动拉杆的运动空间，避免大角度摆动时出现结构干涉；下部为双叉头窄臂结构，两个端头同样设置铰接孔，用于连接操纵拉杆或摇臂，接收输入的操纵力，

　　侧部伸出的短轴结构用于连接复位弹簧或位置反馈传感器的触发端，实现操纵动作的回位与位置信号采集。设计过程中首先围绕飞控系统的操纵行程边界开展结构适配，上部弧形叉的开口半径根据铰接支点到中心避让部件的距离确定，保证整个构件在±18°的摆动角度范围内，弧形内缘与中心轴类部件始终保持2mm以上的安全间隙，不会出现运动卡滞；下部双叉头的中心距根据所连接拉杆的铰接端宽度确定，叉头内侧预留0.5mm的装配间隙，同时在叉头孔位处设计镶套结构，可更换耐磨衬套，降低长期往复摆动带来的铰接磨损，延长构件使用寿命。材质选用航空常用的高强度铝合金，主体结构采用一体化铣削成型，仅在铰接孔位压装不锈钢衬套，在保证结构强度满足飞控系统最大操纵力1.

　　5倍安全系数的前提下，尽可能降低构件自身重量，减少飞控传动链路的运动惯量，提升操纵响应速度。安装边界方面，上部铰接孔的同轴度公差控制在0.02mm以内，保证构件摆动时无卡滞偏磨；下部两个铰接孔的轴线与上部回转轴线的平行度公差控制在0.03mm以内，避免传动过程中出现附加侧向力，导致拉杆弯曲或铰接点异常磨损；构件整体最大外轮廓尺寸适配小型直升机飞控舱的安装空间，安装后与周边线缆、其他传动摇臂的最小间隙不小于3mm，满足航空设备的装配维护要求。从功能实现逻辑来看，该混合装置通过自身的杠杆比设计，将下部输入的操纵位移按比例传递至上部连接的两个作动支路，当单路输入动作时，可同时带动两个输出端产生差异化的行程输出，实现操纵动作的混合解耦，

　　无需额外设置多组独立摇臂，简化了飞控操纵机构的整体布局，减少了传动链路的铰接点数量，降低了传动间隙累积带来的操纵虚位，提升飞控系统的操纵精度。结构细节上，所有棱边均做R0.5的圆角处理，避免应力集中，同时在叉臂与主体连接的过渡位置设置加强筋，提升构件的抗扭刚度，避免大操纵力输入时出现结构形变，影响操纵行程的准确性；侧部短轴的直径根据复位弹簧的内径匹配设计，轴端设置卡簧槽，用于安装轴向限位卡簧，防止弹簧工作过程中脱出。
