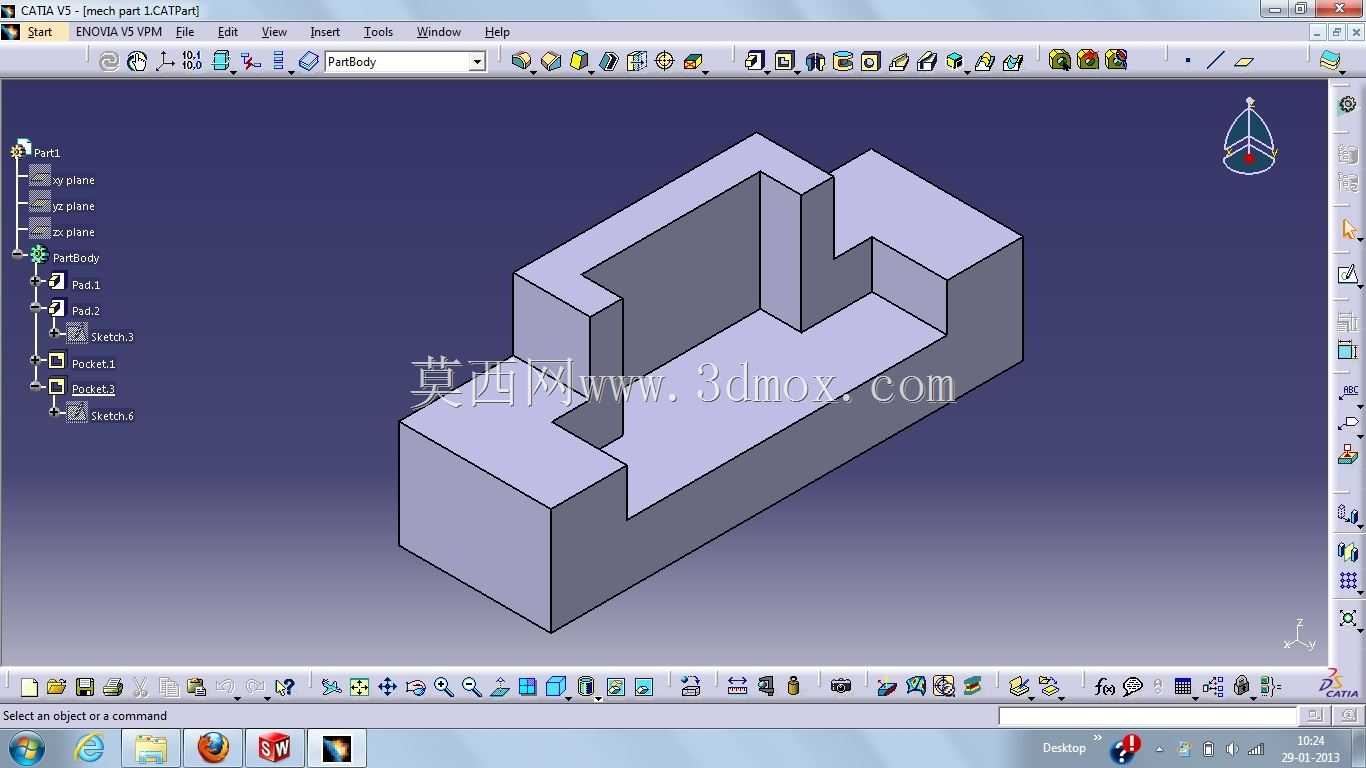

带卡槽定位结构的凹型机械基座零件

　　这类带卡槽定位结构的凹型基座零件，在轻工自动化输送线、小型工装夹具台架、电子元器件组装工位的定位模组中应用十分广泛，日常做设备改型或者非标工位搭建时，经常会遇到需要这类承托兼定位功能构件的场景。从实际使用场景来看，这类零件大多作为工位上的小型承托定位座使用，比如在PCB板分切工位，它可以通过自身的凹腔和侧边卡槽卡住待加工的载具边缘，避免载具在气缸推送过程中出现横向偏移；在小型五金件冲压的接料工位，它可以承接从模具工位落下的小型冲压件，通过内侧的凸台结构对工件进行初步规整，方便后续机械手取料时的定位校准。

　　从功能特性上看，这个零件的结构设计完全围绕定位承托的核心需求展开，整体为一体式块体结构，没有额外的拼接装配面，避免了拼接结构带来的装配间隙误差，长期受侧向推力时也不会出现拼接面错位的问题。零件内侧设置的两道凸起卡台，刚好可以和配套载具侧边的凹槽形成嵌合配合，嵌合深度控制在3-5mm区间，既不会因为嵌合过深导致载具取放卡顿，也不会因为嵌合过浅在受侧向力时出现脱开的情况。凹腔的底部平面做了0.2mm的平面度公差控制，承托工件或者载具时不会出现翘边歪斜的问题，外侧的六个安装面都做了倒角处理，安装时不会因为边缘毛刺刮伤安装面或者操作人员。

　　做这个零件的结构设计时，首先要考虑的是安装边界的适配问题，这类零件大多是直接通过螺栓固定在铝型材工位台的面板上，所以底部的安装孔位要匹配常用的4040、4080铝型材的槽距，孔位边缘做沉头设计，螺栓锁紧后头部不会突出零件底面，保证零件和安装面板完全贴合，不会出现安装倾斜的问题。设计时特意将外侧的壁厚做了等厚处理，整体壁厚保持在6mm，既可以满足常规工位下承受15kg以内竖向载荷、50N以内侧向推力的强度要求，也不会因为壁厚过大造成材料浪费，同时等厚结构在采用机加工或者注塑工艺生产时，都能减少工艺缺陷，机加工时可以减少走刀空程，注塑时可以避免壁厚不均导致的缩痕问题。

　　在尺寸链校核阶段，要重点关注卡槽的位置尺寸和凹腔的开口尺寸，卡槽到凹腔底面的高度尺寸公差控制在±0.1mm，保证和配套载具配合时，载具底面能完全贴合凹腔底面，不会出现悬空的情况；凹腔的开口宽度尺寸公差控制在±0.15mm，既方便载具顺利放入，也不会因为间隙过大导致载具在腔内晃动。零件的边角位置都做了R1的圆角过渡，避免应力集中，在长期受交变载荷的场景下使用时，不会因为尖角位置的应力集中出现开裂问题。另外在设计时也考虑了不同工况的适配性，如果是用于有切削液或者粉尘的工位，可以在凹腔的最低位置预留一个直径2mm的排屑孔，方便积攒的切削液和细小铁屑自动排出，不需要人工频繁清理；如果是用于有防静电要求的电子组装工位，可以在零件表面做防静电涂层处理，结构本身不需要做额外改动就能适配不同的工况需求。

　　实际选型使用时，要注意根据承载的载荷大小选择对应的材质，常规轻载工位可以选用6061铝合金材质，重量轻且加工成本低，表面做阳极氧化处理后耐磨性能也能满足日常使用需求；如果是承载较重或者受冲击力较大的工位，可以选用45号钢材质，表面做发黑处理提升防锈能力；如果是用于有腐蚀介质的工位，可以选用POM或者尼龙材质，自身具备一定的自润滑性能，和载具摩擦时不会产生金属碎屑。安装时要保证安装面板的平面度在0.2mm以内，避免强行锁紧螺栓导致零件出现变形，影响卡槽的定位精度，日常维护时只需要定期清理卡槽和凹腔内积攒的杂物，不需要额外做润滑保养，整体的维护成本很低，适合在各类非标自动化设备的工位上批量使用。
