伸缩式链条磨损状态检测指示装置

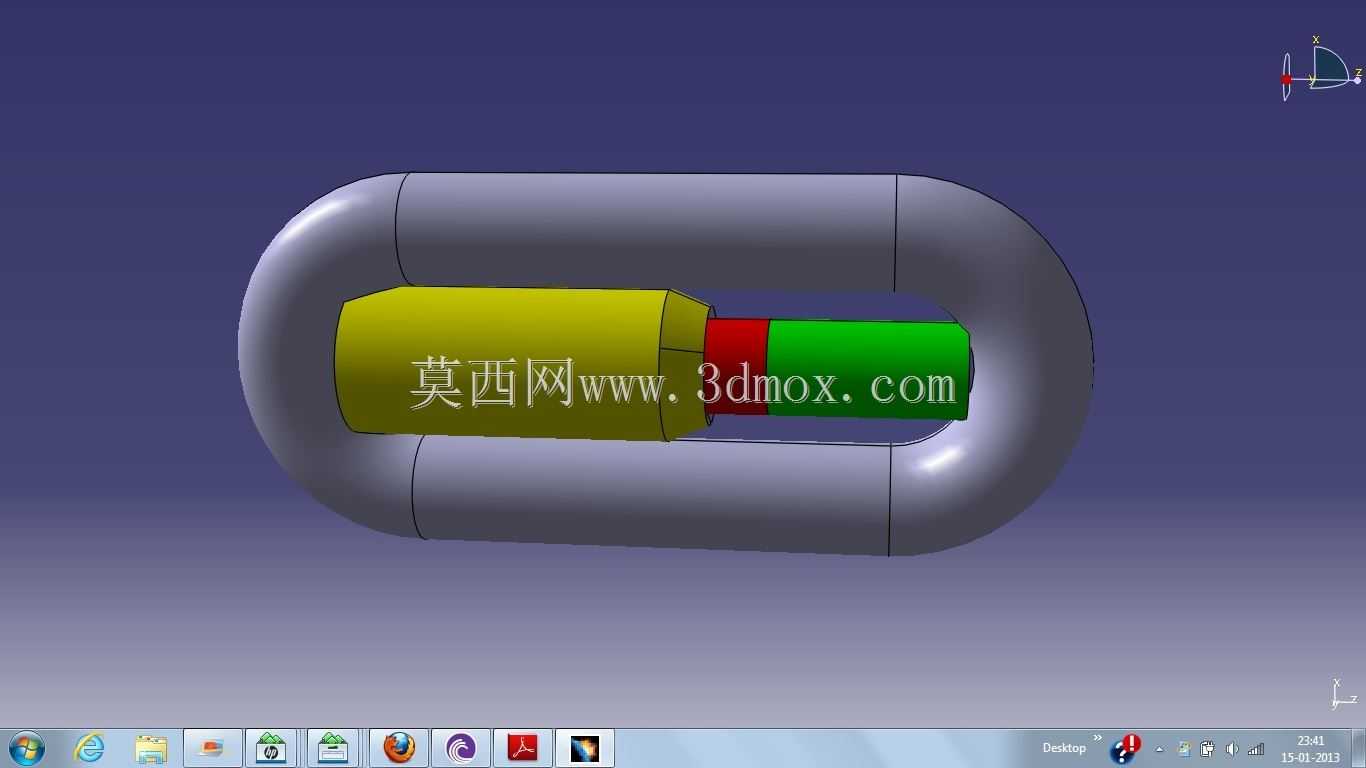

　　在矿山输送、港口起重、自动化生产线、农机传动等长期依赖链条作为动力传递或承载构件的场景中，链条磨损伸长是引发跳齿、脱链、传动失效甚至设备停机事故的核心诱因，传统的人工卡尺测量磨损量的方式，不仅需要停机拆解护罩，耗费运维工时，还容易因检测间隔过长错过磨损临界期，这套伸缩式磨损指示装置，就是为解决链条日常运维中磨损状态无法直观快速判断的痛点设计的。装置整体采用嵌套式管组结构，核心由两组弹簧加载的同轴管段构成，外管段为固定基准端，内管段为可轴向伸缩的触发端，安装时直接卡套在单节链条链环的内侧，无需对原有链条结构做打孔、焊接等破坏性改造，适配绝大多数标准规格的工业传动链条与起重链条，安装边界完全贴合链环内廓，不会与链条运行路径上的链轮、

　　护罩、导轨等构件产生运动干涉。日常运行状态下，弹簧预紧力维持内管段处于伸出位置，此时外露的指示段为绿色，代表链条节距伸长量在允许公差范围内，链环与链轮的啮合精度符合运行要求，运维人员巡检时无需停机，隔着设备护罩的观察窗就能快速判断链条状态，大幅降低日常点检的工作量。当链条长期运行出现销轴磨损、链板疲劳伸长，节距伸长量达到预设的磨损极限阈值时，链环内廓的尺寸变化会压缩内管段克服弹簧预紧力向内回缩，此时原本被内管段遮挡的红色警示段会外露，直接给出明确的磨损超限信号，提醒运维人员及时更换链条，避免因链条过度磨损引发的设备故障。设计过程中，管组的伸缩行程完全匹配对应规格链条的报废标准节距伸长量，弹簧的预紧力经过反复校准，

　　既不会因为链条运行中的振动、冲击出现误触发，也不会在磨损达到临界值时出现卡滞不触发的问题，所有滑动配合面都做了适配工矿的间隙设计，能够在多粉尘、有少量油污的常规工业环境下长期可靠工作，不会因为粉尘卡塞导致伸缩动作失效。装置的整体外形完全贴合链环的弧形内轮廓，没有突出的尖锐结构，随链条运行经过链轮啮合区时，能够顺着链环的转动角度自然通过，不会对链轮齿面造成额外刮擦，也不会改变链条原有受力状态，不会额外增加链条的运行负载。不同于需要外接电源、布线的电子磨损检测传感器，这套纯机械结构的指示装置无需额外供电，没有电路老化、信号干扰的问题，安装后无需日常维护，就能长期稳定提供磨损状态指示，尤其适合在野外作业的工程机械、长距离输送线等布线困难、运维条件有限的场景下使用，从结构设计源头降低了链条传动系统的运维检测成本，也减少了因突发链条失效带来的非计划停机损失。
