敞口斜壁料斗式物料承托结构设计

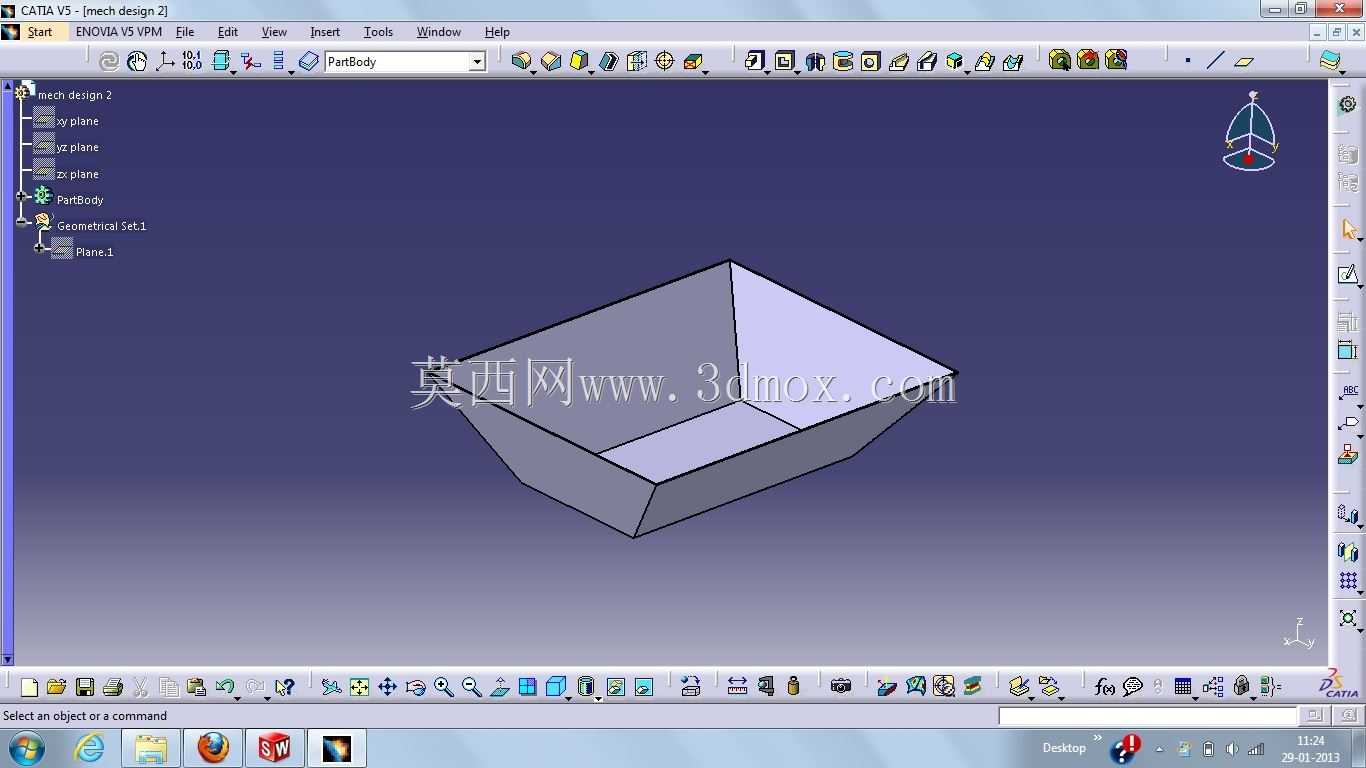

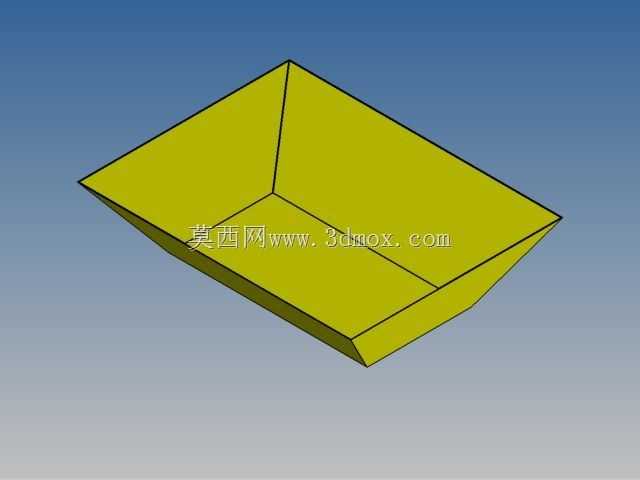

　　这类敞口斜壁的承托结构，在轻工物料输送、零散工件周转、小型加工产线的集料环节应用十分普遍，很多时候作为生产线末端的集料斗、工位旁的零件暂存料盘、或是小型物料分装的承料槽使用，相比直壁容器，斜壁设计能让内部盛放的零散件、颗粒料依靠自重向底部中心区域聚拢，不会在边角位置卡滞堆积，取料时不用反复刮蹭边角就能把物料收拢，适配人工取料或是配套小型输送装置自动送料的场景。做这个结构的三维设计时，首先要考虑的是实际使用的安装边界，这类构件通常是直接架设在工位支架上方、或是嵌入工作台的预留开口里，所以上口的外沿尺寸要和安装位的支撑边框匹配，预留出足够的搭接余量，避免安装后出现晃动或是掉落的问题；底部的尺寸则要根据后续对接的出料口、

　　或是接料容器的口径来确定，不能出现底部尺寸过大无法对接、或是过小导致物料下料不畅的问题。斜壁的倾斜角度是设计里的核心参数，角度不能太缓，否则物料下滑的阻力太大，容易在壁面残留堆积，尤其是盛放带有一定粘性的塑胶件、或是表面有切削液的金属零件时，缓壁很容易挂料；但角度也不能太陡，太陡的话整体结构的高度会被拉高，不仅占用更多竖向安装空间，也会让上口的有效承料面积被压缩，降低单次盛放物料的容量，实际设计时要结合盛放物料的静摩擦系数来调整角度，常规五金零件、塑料颗粒这类物料的话，壁面和水平面的夹角控制在55到65度之间就能兼顾下料顺畅度和结构紧凑性。结构的壁厚选择要结合盛放物料的单重和总装载量来定，如果是用来盛放小型螺丝、塑胶件这类轻质物料，

　　用1到1.5毫米的冷轧钢板折弯成型就足够，整体重量轻，挪动和安装都方便；如果是用来盛放金属切削件、小型锻坯这类较重的物料，壁厚就要加到2到3毫米，同时在上口位置增加折边加强筋，避免长期装载重物后上口出现外扩变形，壁面的折弯位置要预留合理的折弯圆角，不能直接做直角折弯，否则钣金加工时容易出现应力集中开裂，使用过程中边角位置也容易因为磕碰出现变形。这个结构没有额外的运动部件，整体是一体化的折弯焊接结构，设计时要注意壁面拼接位置的焊缝处理，内侧的焊缝要打磨平整，不能有凸起的焊瘤或是焊渣残留，否则物料下滑时会被凸起位置挡住，长期使用还容易积留污垢，清理起来十分麻烦；如果是用来盛放食品级物料、或是有洁净要求的电子零件，内侧壁面还要做抛光处理，降低壁面的粗糙度，进一步减少物料挂壁的概率。实际安装时，这类结构通常不需要额外的紧固件，依靠上口外沿的折边搭在支撑框架上即可，如果是用在有振动的工位旁，比如振动盘的出料接料位，就要在搭接位置增加橡胶减震垫，同时用卡扣做简单的固定，避免长期振动导致结构移位。很多一线做结构设计的工程师在做这类料斗时，容易忽略的是出料的顺畅性，只关注整体外形，没考虑到斜壁交汇处的死角位置，实际使用时小零件很容易卡在四个角的拼接位置，所以在做三维建模时，要把四个内角位置做小圆弧过渡，不要留尖锐的直角交汇，这样物料就能顺着圆弧面滑到底部，不会出现卡料的问题。另外还要考虑使用过程中的清理需求，这类敞口结构没有复杂的内部隔层，

　　日常清理时直接用压缩空气吹或是抹布擦拭就能完成，所以设计时不要在壁面上增加多余的凸起结构，避免形成清理死角。如果是配套自动化产线使用，还要在结构的外侧预留传感器的安装位，比如在低位安装料位检测传感器，当内部物料堆积到设定高度时就能发出信号，控制上游的送料装置暂停供料，避免物料溢出。这类结构看似简单，但实际设计时要结合具体的使用场景调整参数，不能直接套用通用模型，比如用来盛放尖锐的金属切屑时，壁面就要选用耐磨的钢板，同时适当增加壁厚，避免切屑刮擦壁面导致过早磨损；如果是用来盛放带有腐蚀性的化工物料，就要选用对应的耐腐蚀板材，同时在壁面做防腐涂层处理。从建模的角度来说，这类钣金结构要优先用钣金模块来搭建，准确预留折弯扣除量，保证加工出来的实物尺寸和设计值一致，不要直接用实体建模拉伸成型，否则后续导出加工图纸时会出现尺寸偏差，给钣金加工带来麻烦。
