工业传动用吊架式支撑轴承结构

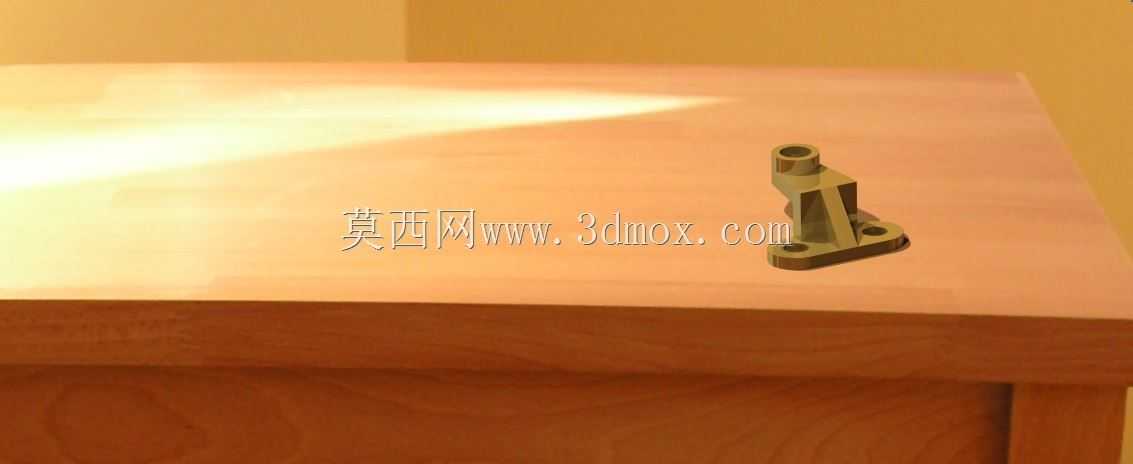

　　在各类工业传动系统、输送设备以及需要悬吊布置转轴的工况场景中，这类吊架式支撑轴承是承担径向载荷、保障转轴回转精度的核心支撑部件，区别于常规卧式安装的轴承座，它的核心应用场景集中在转轴需要悬空布置、安装基面位于转轴上方的设备布局中，常见于轻型输送线的吊挂辊筒、高空布置的传动长轴、纺织机械的上部导纱辊支撑、小型起重设备的导向转轴等场景，能够在不占用设备下部安装空间的前提下，为回转部件提供稳定的支撑约束。从功能特性来看，该轴承结构集成了安装底座、支撑立臂、轴承安装孔三个核心功能段，底座部分设置了三个呈三角形分布的安装通孔，这种孔位布局相比双孔固定拥有更好的抗倾覆能力，能够抵消转轴运转过程中产生的径向偏载，

　　避免长期运行后安装螺栓出现松动疲劳；支撑立臂采用了变截面的加强结构，从底座向上延伸的过程中，在受力集中的转角位置设置了加厚的加强筋，既能够控制整体零件重量，又可以保证立臂在承受径向载荷时不会出现过大的挠曲变形，保障轴承内圈的回转同轴度；顶部的轴承安装孔为同轴通孔设计，孔内壁加工有适配标准滚动轴承的配合公差，能够直接压入对应规格的深沟球轴承或者滑动轴套，孔端预留的台阶面可以对轴承外圈进行轴向定位，防止轴承在转轴运转过程中出现轴向窜动。在设计思路上，这类吊架轴承首先要匹配对应转轴的受力载荷，先根据应用场景的额定径向载荷、转轴转速计算所需的轴承规格，再反向推导安装孔的直径、配合公差等级，

　　之后根据安装基面的允许安装空间确定底座的轮廓尺寸与安装孔位间距，立臂的高度则需要匹配转轴与安装基面之间的悬吊距离，在保证不与周边运动部件发生干涉的前提下，尽可能缩短立臂的悬臂长度，降低悬臂带来的弯矩影响；结构设计过程中，所有转角位置都做了圆角过渡处理，避免应力集中导致零件在交变载荷下出现断裂失效，底座的安装面做了铣平加工处理，保证安装后与基面的贴合度，避免安装倾斜导致轴承承受额外的附加载荷。从安装边界来看，该零件的底座为近似三角形的平板结构，三个安装孔的中心距需要匹配现场安装基面的预留螺孔位置，安装时需要保证底座平面与转轴轴线的平行度公差控制在允许范围内，否则会导致轴承内外圈出现偏角，大幅缩短轴承的使用寿命；

　　立臂侧面的轮廓做了内收设计，预留出了足够的扳手操作空间，方便安装人员拧紧底座的固定螺栓，顶部轴承孔的外径尺寸也考虑了轴承压装时的工装操作空间，不会出现压装工装与立臂干涉的问题；整体结构没有多余的外凸结构，在设备内部布置时不会与周边的管线、其他传动部件产生运动干涉，适合在空间紧凑的悬吊式传动布局中使用。实际应用中，这类吊架轴承相比一体式的吊装轴承座，拥有更好的结构刚度，加强筋的设计让它可以承受比同重量普通吊轴承更大的径向载荷，同时三角形的安装底座也让它在承受一定轴向冲击载荷时不会出现移位，在一些存在小幅振动的输送设备上使用时，稳定性要优于双孔固定的简易吊轴承；在维护层面，顶部的轴承孔为贯通设计，更换轴承时不需要将整个吊架从基面上拆下，只需要拔出转轴就可以从孔的一端顶出旧轴承，压入新轴承即可完成维护，大幅降低了设备运维的拆装工作量。
