科林不锈钢多路分流歧管结构设计

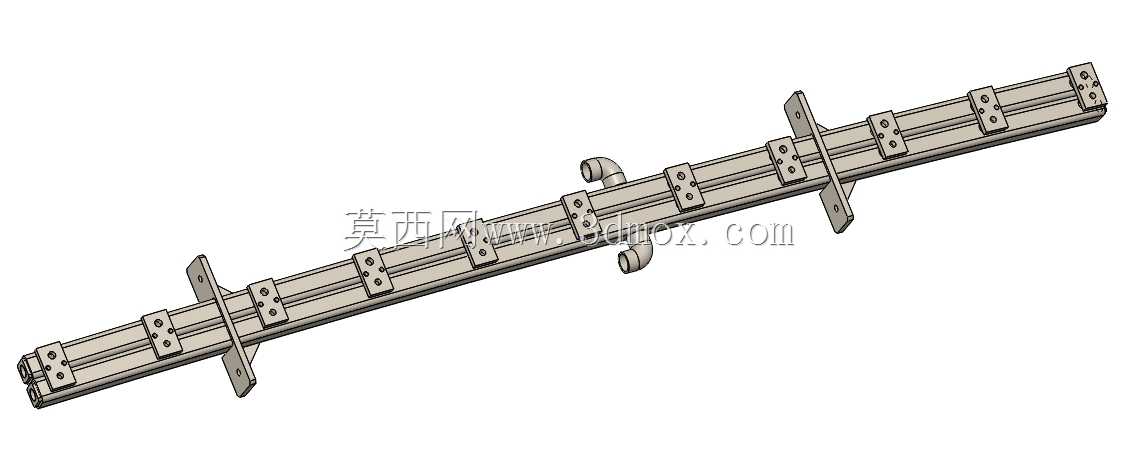

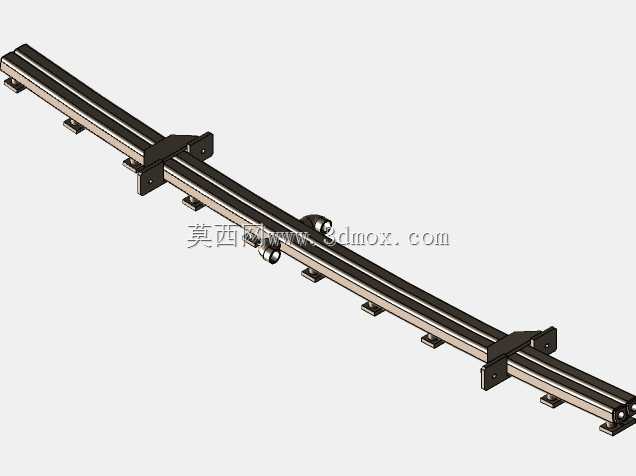

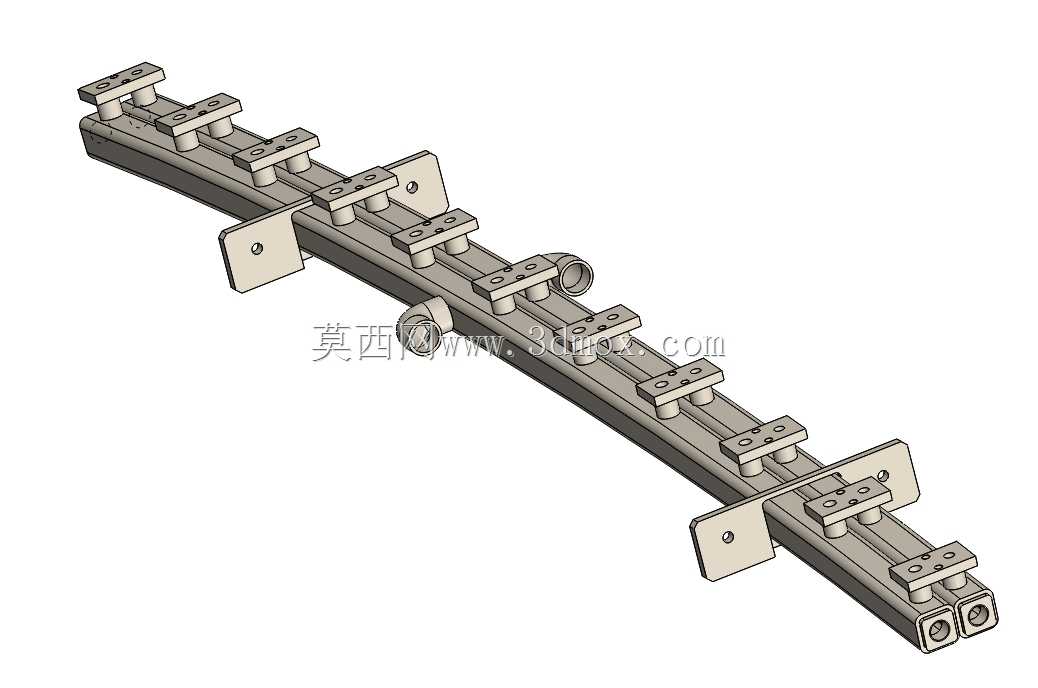

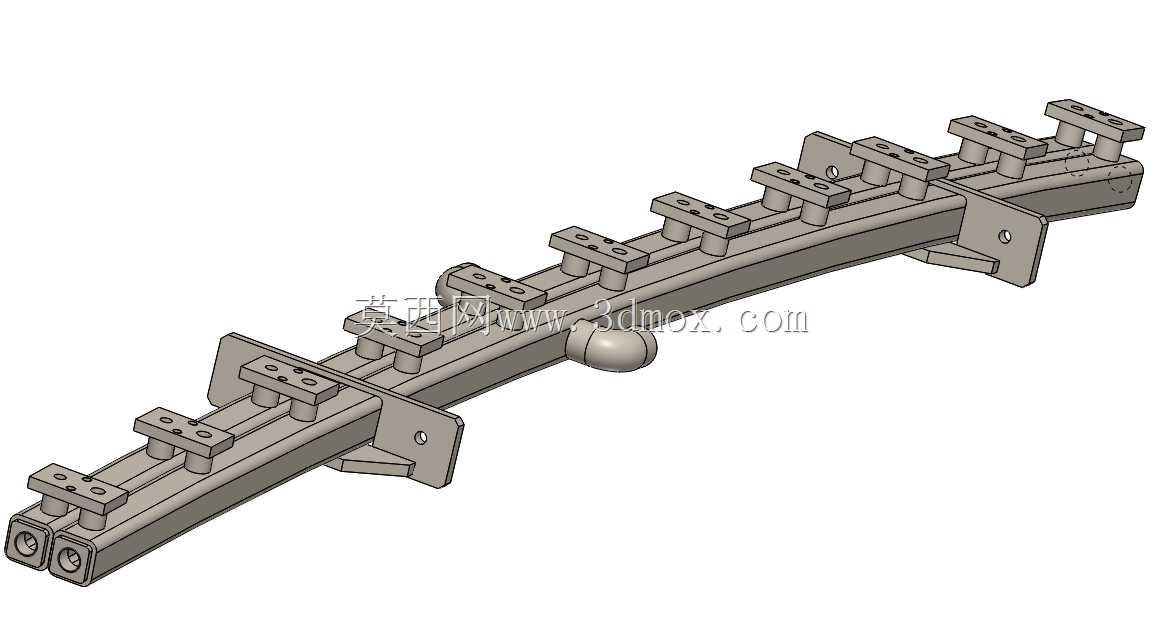

　　这款不锈钢歧管主要应用在多工位流体、气路同步供给的工业场景中，常见于半导体洁净管路、实验室气路分配、小型化工流体分流、食品级流体输送等对管路洁净度、分流一致性有要求的场合，替代传统多管拼接的管路结构，减少管路接头数量，降低泄漏风险。从结构来看，主体采用长条形矩形截面的不锈钢型材作为主流通路，沿主体长度方向等距布置了多组快装式接头安装座，每组安装座都通过压板式锁紧结构固定在主管体上，不需要在主管上焊接过多接头，可根据实际工位数量灵活调整接头的安装位置与间距，适配不同的设备工位布局。主管体两端预留了标准对接接口，可直接与上游主供管路连接，侧面预留的两个侧向接口可作为旁通通路，接压力表、泄压阀或者支路管路，不需要额外在管体上开孔焊接。

　　设计过程中优先考虑了安装的便捷性，主管体上分布的多组带安装孔的固定耳板，可直接通过螺栓将整个歧管固定在设备安装面或者支架上，固定耳板的位置避开了接头安装区域，不会和管路接头的安装、管路插拔操作产生空间干涉。每个接头安装座都设计了定位卡槽，卡在主管体的导向槽内，调整位置时不会出现周向转动，保证接头的朝向统一，方便后续外接管路的排布。压板式的锁紧结构只需要拧紧两个固定螺栓即可完成接头座的固定，现场调整时不需要拆卸整个歧管，只需要松开对应位置的螺栓就能移动接头座，适配现场工位调整的需求。从安装边界来看，整体为细长型结构，宽度方向尺寸紧凑，可安装在设备侧边的狭窄空间内，接头沿主管体单侧排布，外接管路时所有操作都在同一侧完成，

　　不需要在歧管两侧预留过多操作空间，适合设备内部管路排布紧凑的场合。主管体内部流道做了平滑过渡处理，每个分流口的位置都做了倒角去毛刺，避免流体经过时产生紊流或者压降，保证每个支路的流体压力、流量一致性，对于多工位同步作业的设备来说，能有效避免不同工位因流体供给压力差出现的作业效果不一致问题。材质选用不锈钢，可适配多数腐蚀性流体、洁净气体的输送需求，不需要额外做表面防腐处理，长期使用不会出现锈蚀脱落污染管路介质的问题，整体结构没有复杂的异形曲面，加工难度低，常规的型材切割、铣削、钻孔工艺即可完成加工，制造成本可控，后期维护时只需要更换密封件或者个别接头座即可，不需要整体更换歧管，降低后期运维成本。
