2AI型行星齿轮减速传动机构

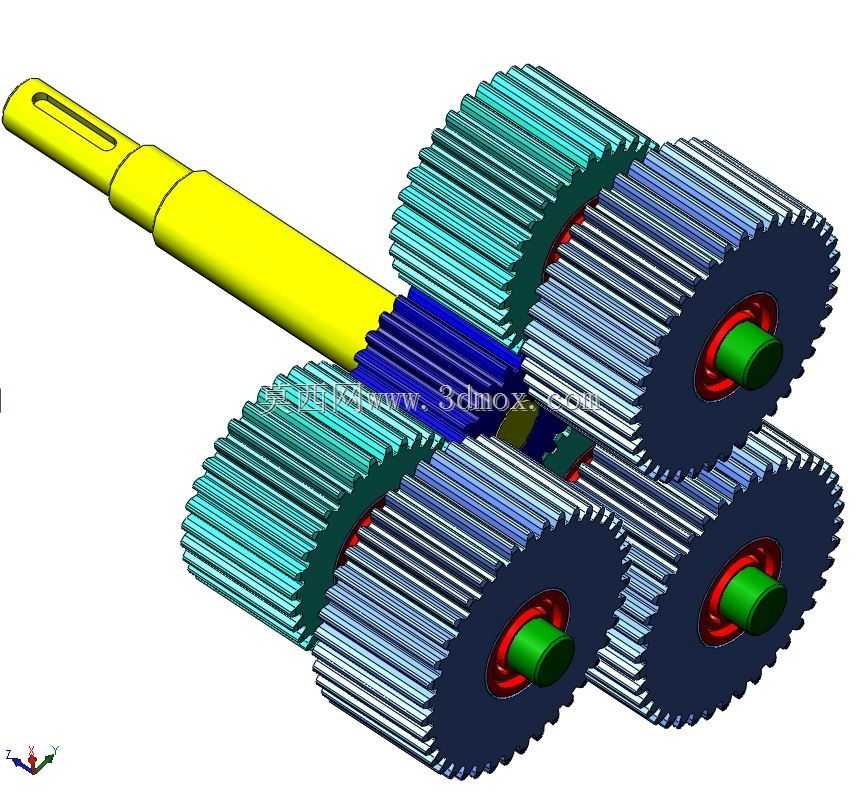

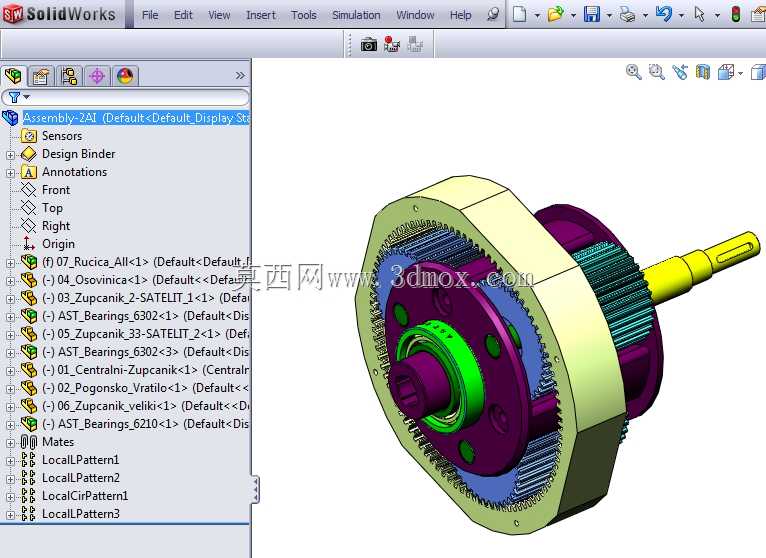

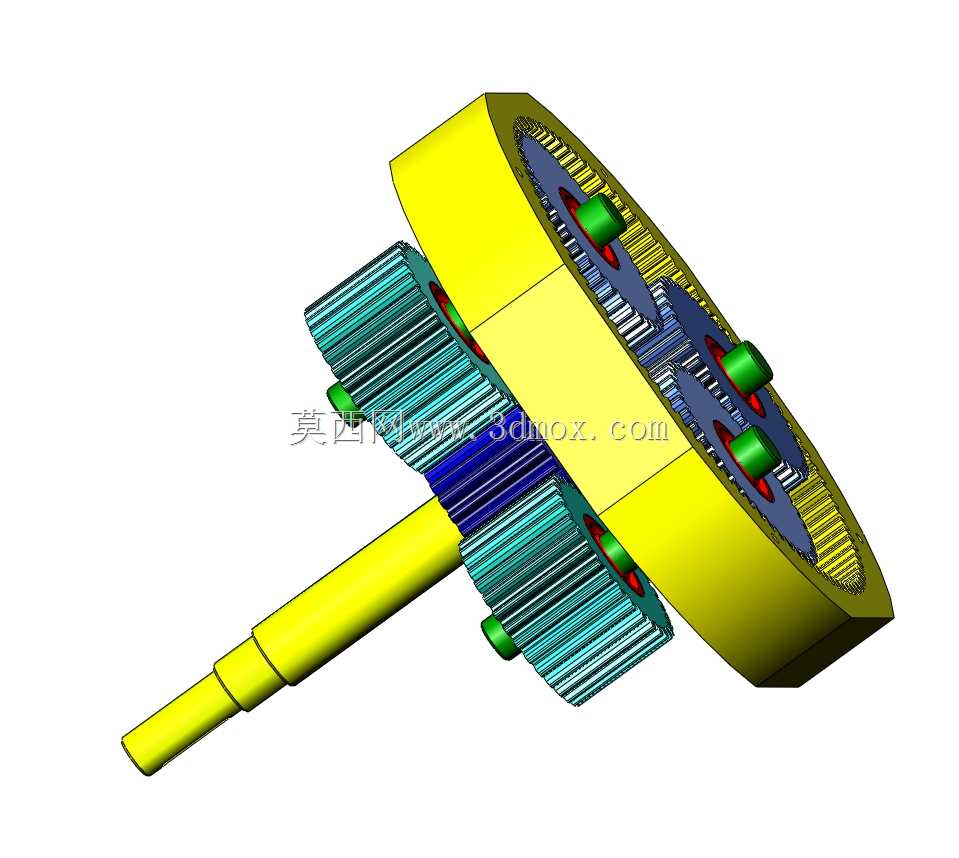

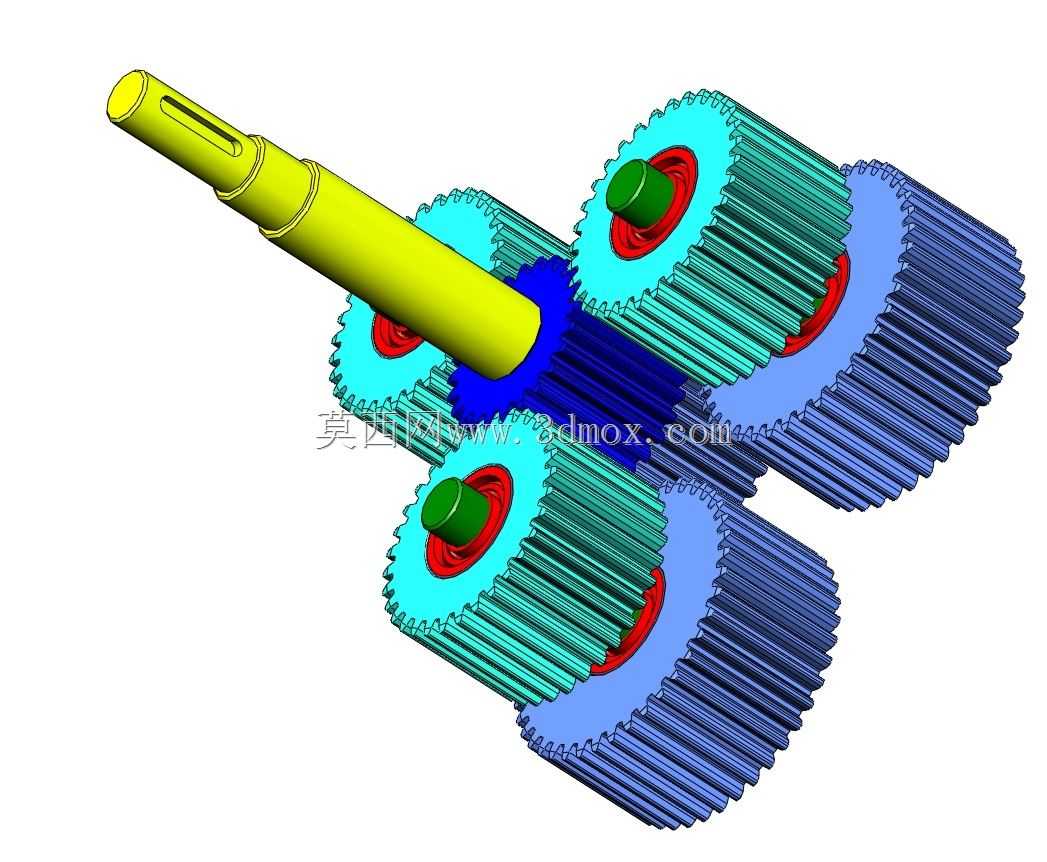

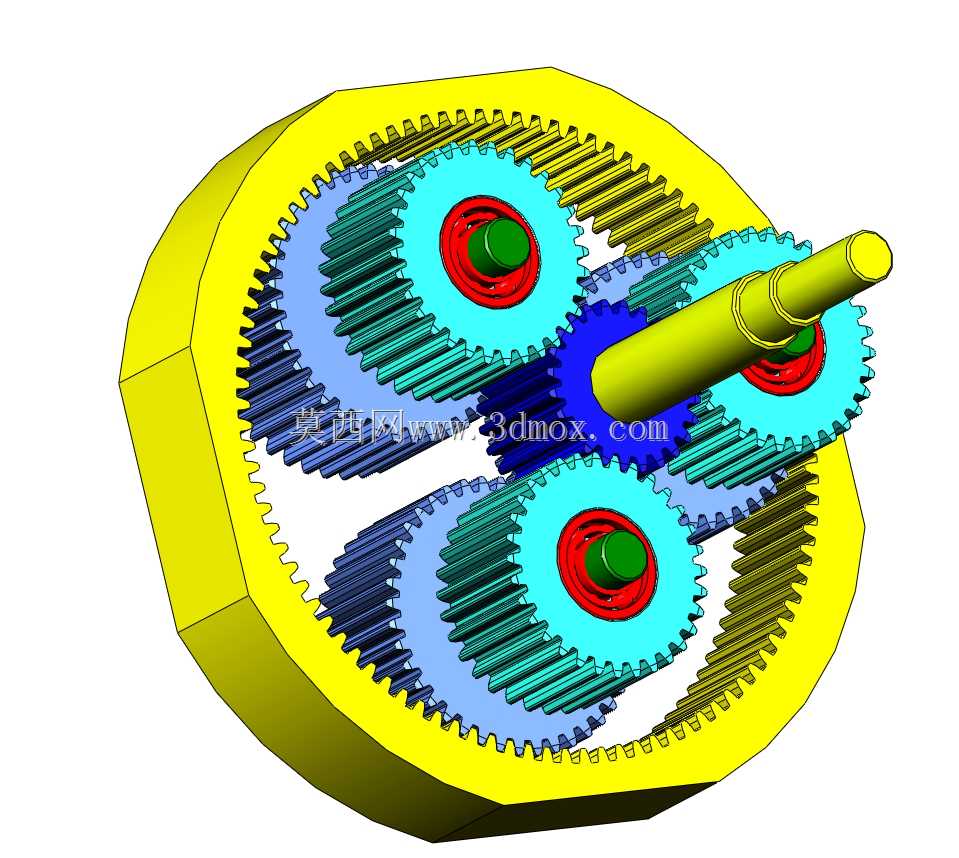

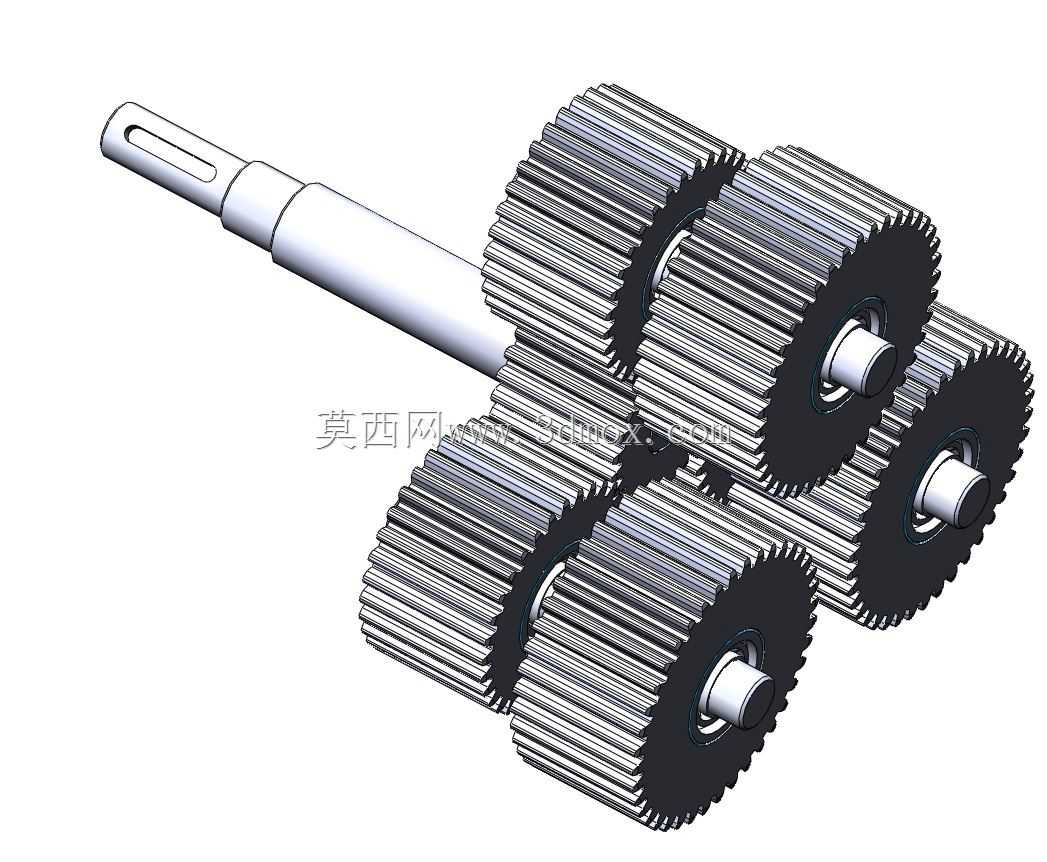

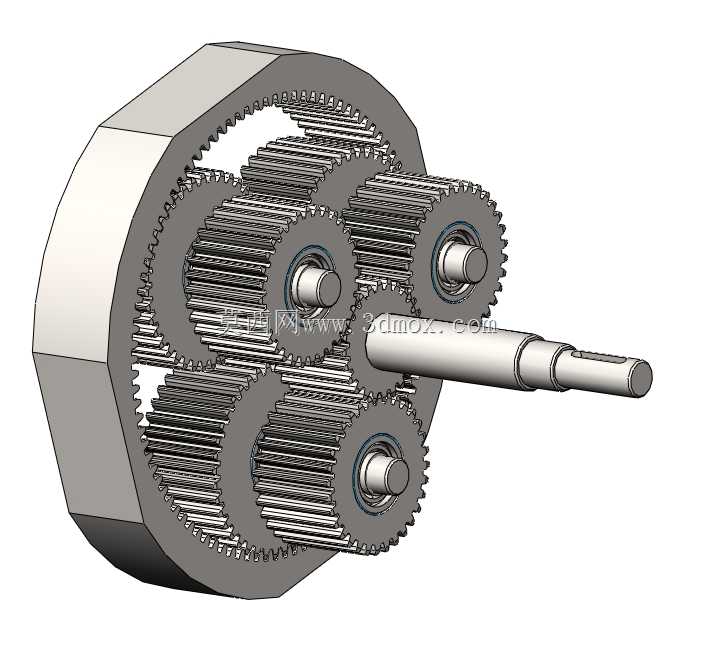

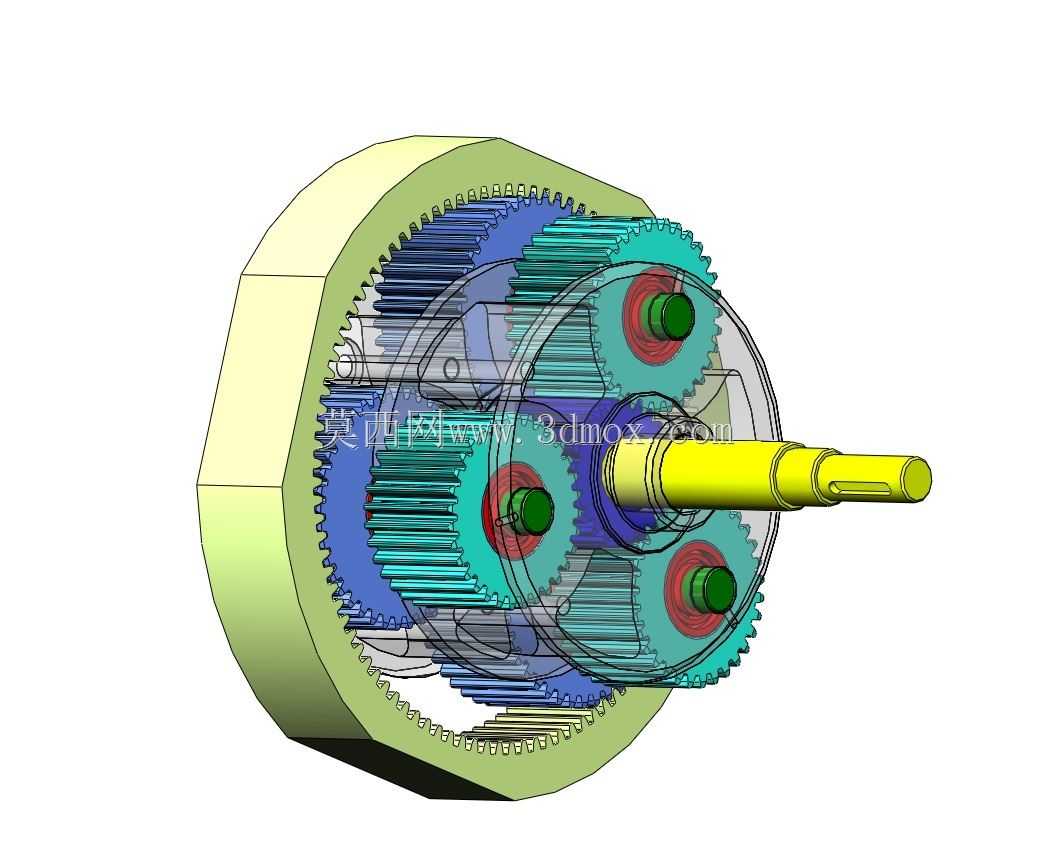

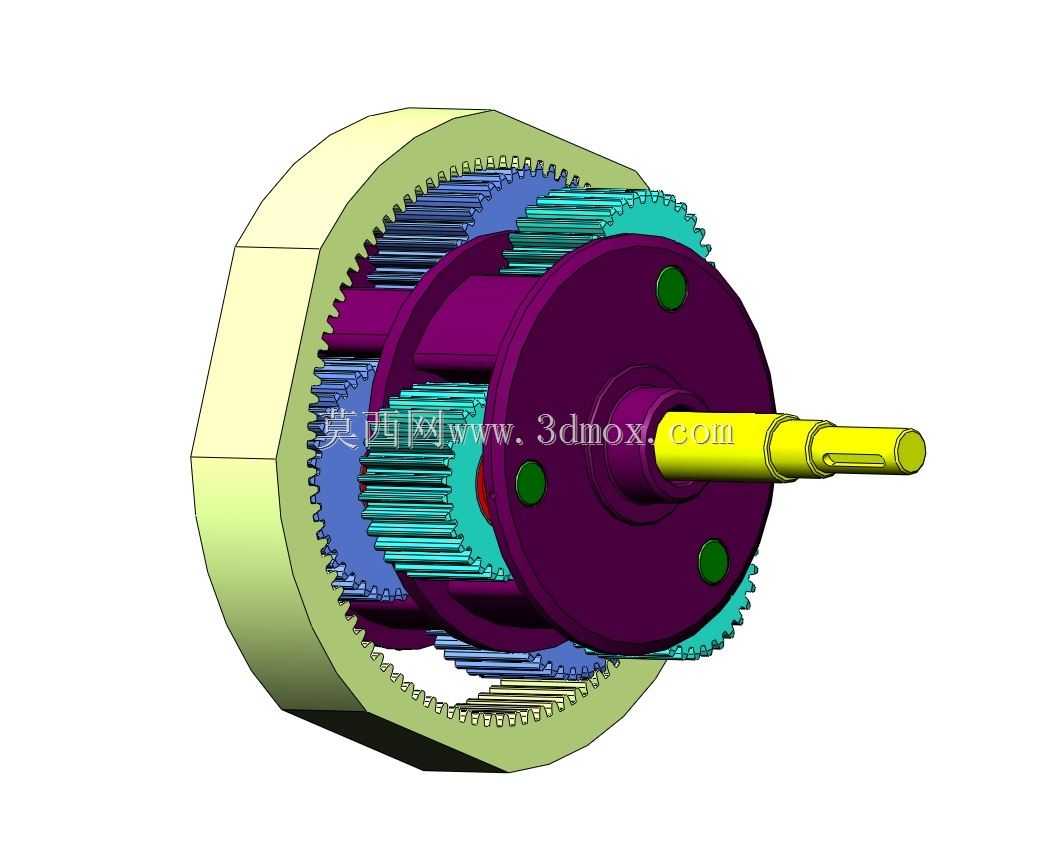

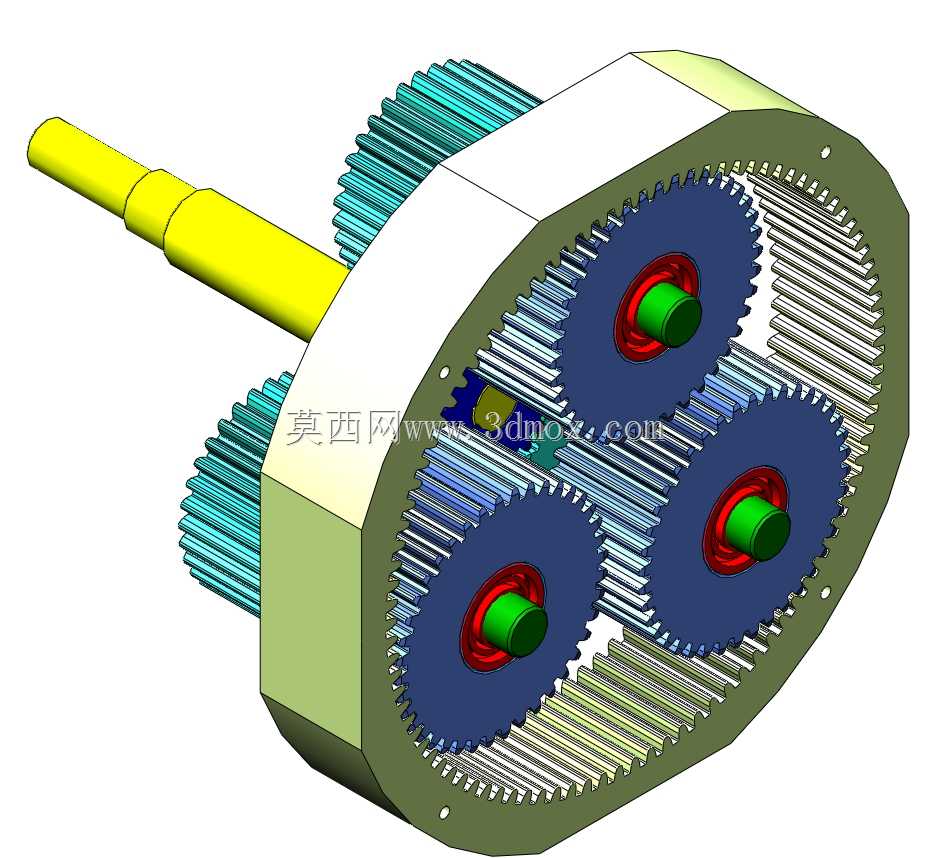

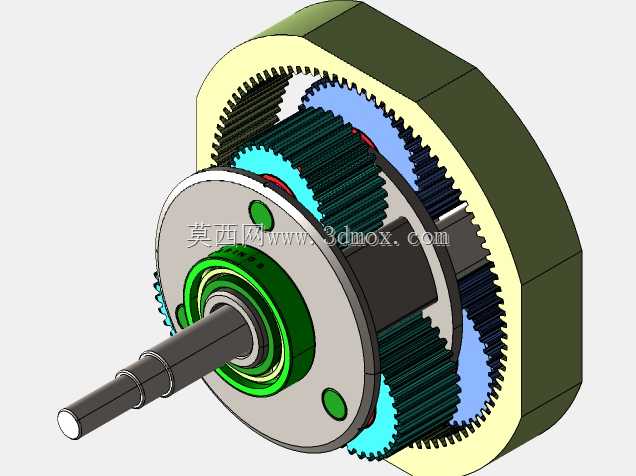

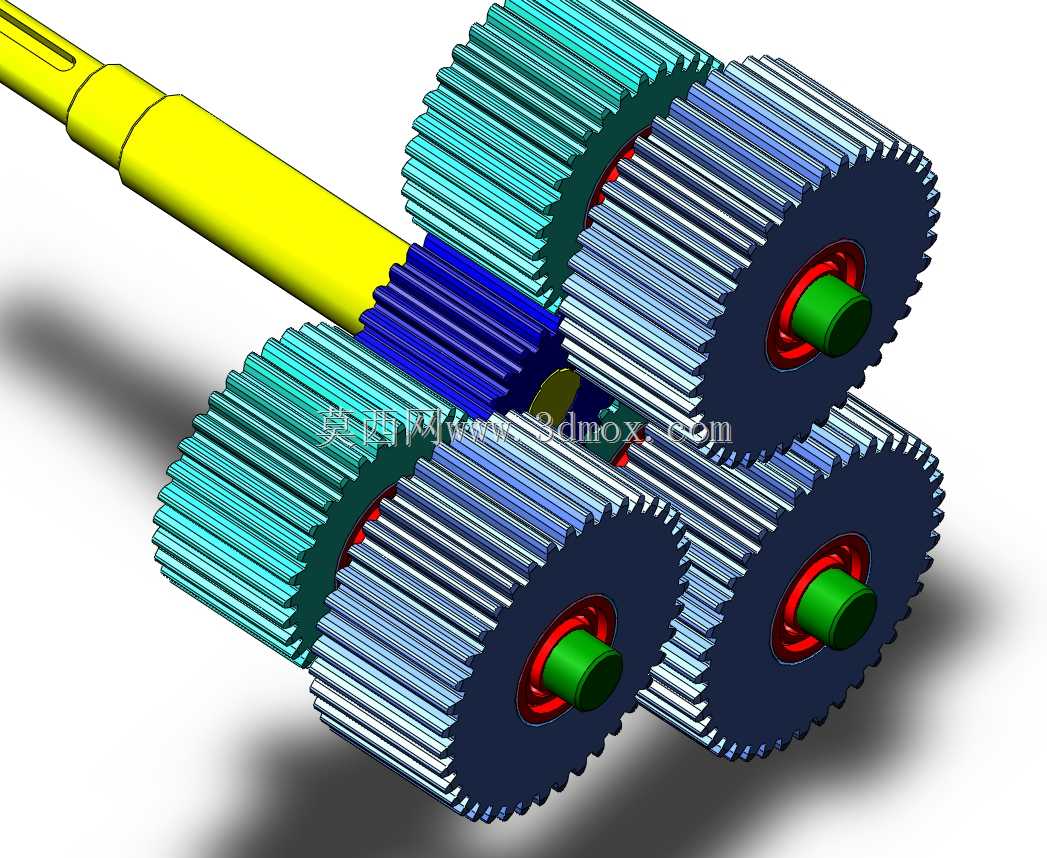

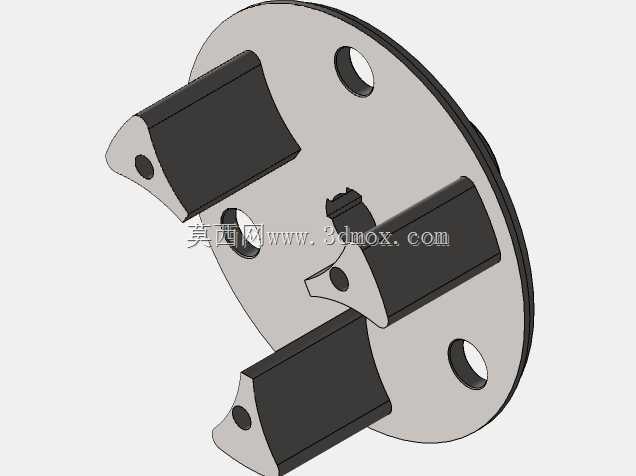

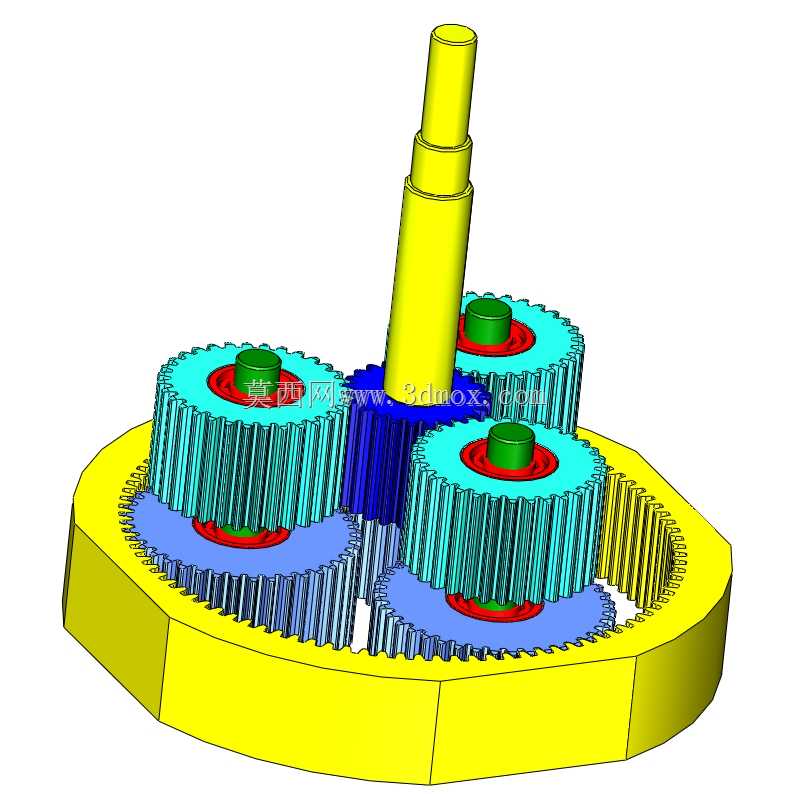

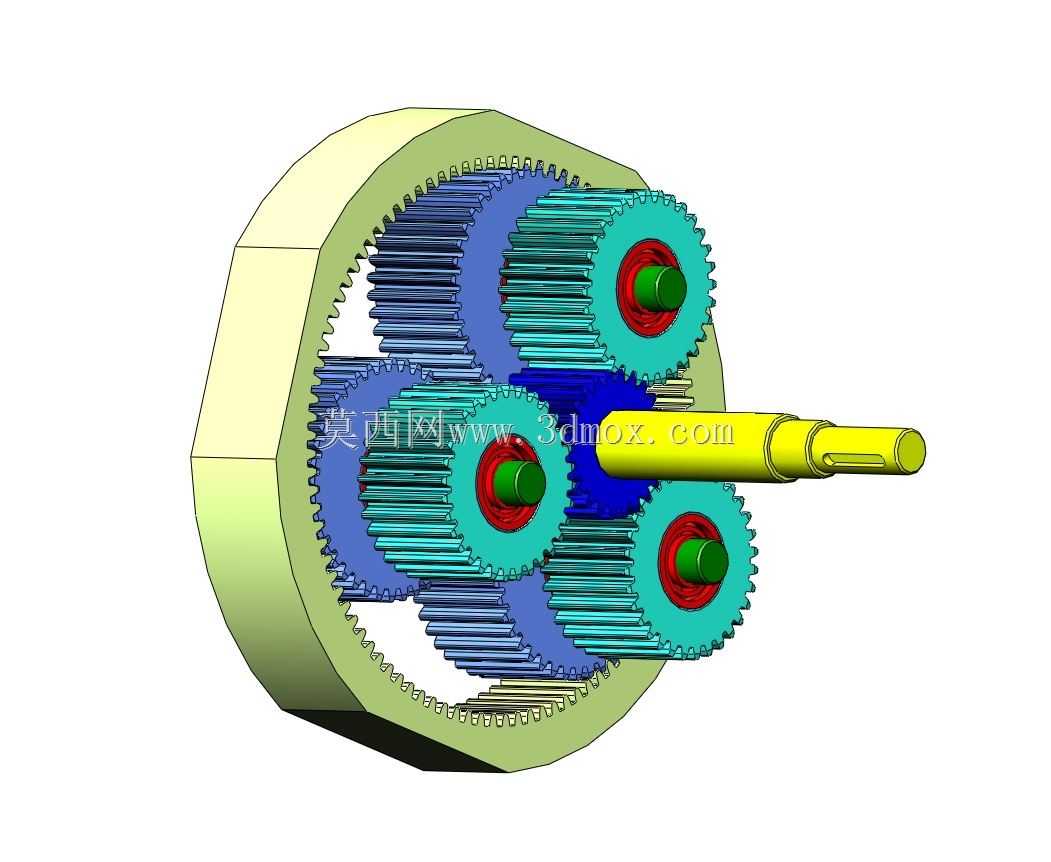

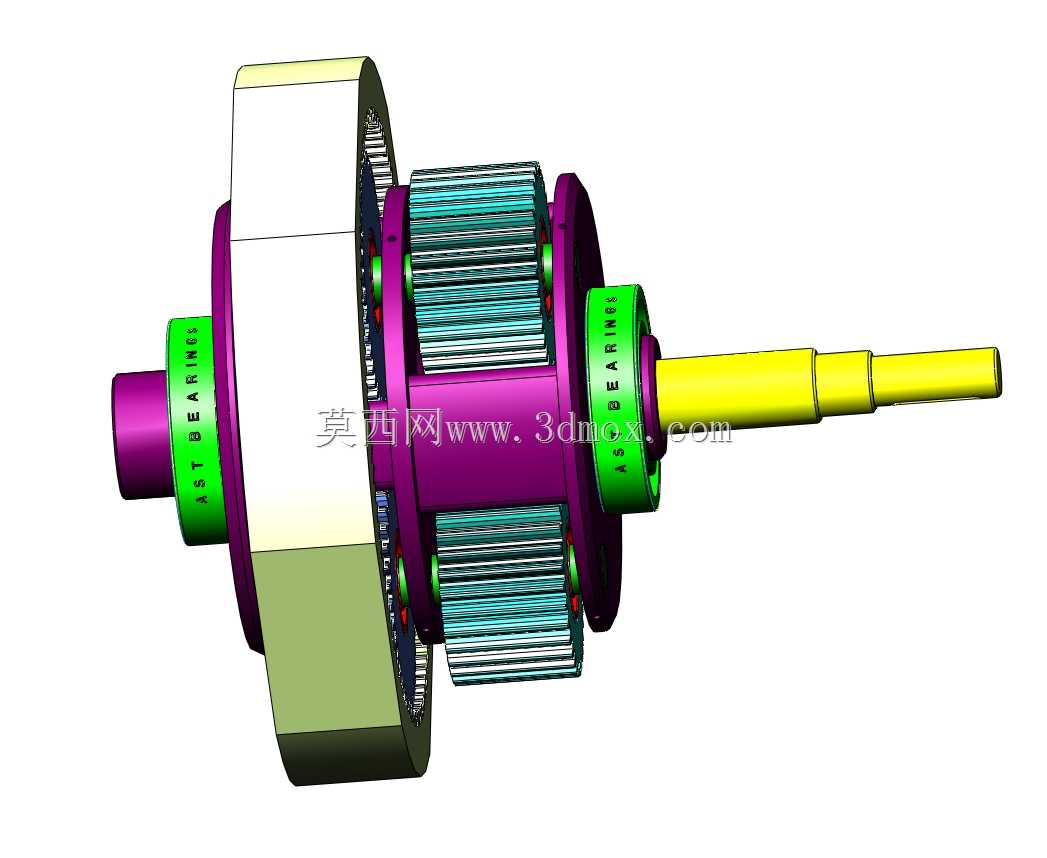

　　这套行星齿轮传动结构，常被集成在中小功率的动力传输链路中，在轻工输送设备、小型自动化产线驱动单元、民用电动工具的动力输出端都能见到同类结构的应用，核心作用是在紧凑的安装空间内完成高减速比的动力转换，匹配原动机高转速低扭矩的输出特性与执行端低转速大扭矩的负载需求。从结构布局来看，该机构采用典型的NGW行星轮系排布，内齿圈作为固定端嵌入安装壳体，太阳轮直接连接输入轴，三个行星轮通过销轴均匀装配在行星架端面上，行星架与输出轴做一体化刚性连接，动力从太阳轮输入后，经行星轮在内齿圈约束下的公转与自转复合运动，最终由行星架带动输出轴完成减速后的动力输出，整体传动过程中多组齿轮同时啮合，载荷被均匀分散到各个啮合齿面，相比平行轴定轴轮系，

　　同等承载能力下体积可缩小40%以上，非常适合安装空间受限的传动场景。设计过程中，轮系的配齿计算严格遵循邻接条件、同心条件、安装条件与传动比条件，确保各齿轮啮合侧隙处于合理区间，既不会因侧隙过大导致传动回程超差，也不会因侧隙过小出现运转卡滞、齿面异常磨损的问题；行星轮销轴的位置度公差控制在0.02mm以内，保证三个行星轮载荷分配均匀，避免单齿过载出现断齿失效。输出轴端预留了标准键槽结构，可直接通过平键连接联轴器、链轮或带轮等执行连接件，输入轴的轴伸尺寸匹配常规微型驱动电机的输出轴径，无需额外定制转接件即可完成装配；外齿圈的外圆做了定位止口设计，可直接嵌入设备的安装腔体，通过端面法兰的螺栓孔完成整体固定，安装边界规整，

　　不需要为避让结构预留额外的空间。日常运维中，这类封闭结构的齿轮箱通常在装配时填充足量润滑脂，可实现长期免维护运行，齿面的接触疲劳强度与弯曲强度经过校核，能够承受额定载荷下的长期连续运转，在频繁正反转的传动场景下，也能保持稳定的传动精度，不会出现明显的传动回差扩大问题。
