百方级饮用水工业用水蓄水池结构设计方案

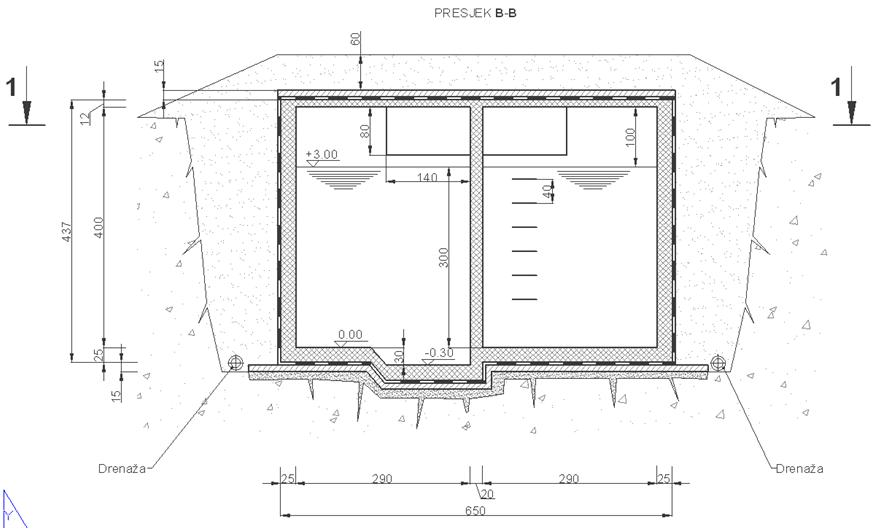

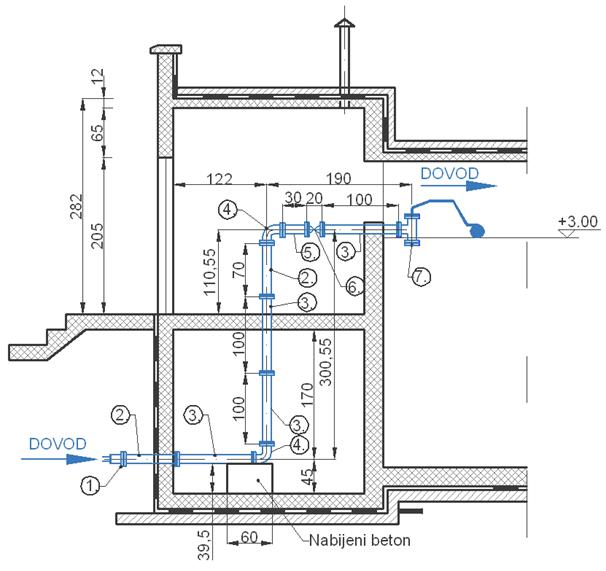

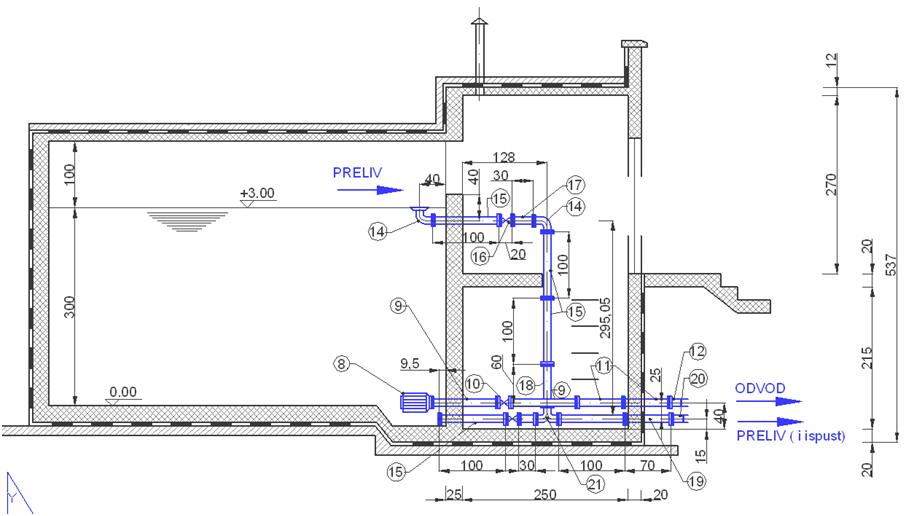

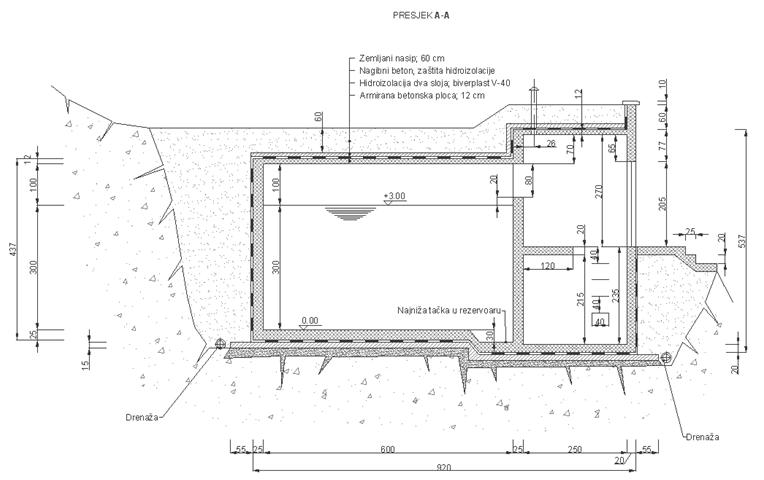

在村镇集中供水、小型工业厂区自备水系统的场景中，100立方米级蓄水池是衔接水源取水与用户配水管网的核心储水调节构筑物，这类构筑物需要同时满足日常供水调蓄、短时停水储备、溢流安全防护的多重需求，其内部管道布局直接决定后期运维的便捷性与供水稳定性。从结构剖面来看，该蓄水池采用地下式钢筋混凝土矩形池体设计，有效储水高度3米，池底设置0.00标高基准面，正常运行水位控制在+3.00标高位置，池顶覆土或做防护盖板处理，既可以减少夏季水温升高导致的水质恶化，也能在北方地区降低冬季冻胀对池体结构的破坏风险。池体内部的管道系统做了明确的功能分区：进水管道设置在池体上部靠近溢流口的位置，进水端搭配浮球阀控制液位，避免进水冲击扰动池底沉积的杂质；溢流管道管径与进水管匹配，溢流口标高高于正常运行水位100毫米，溢流管出口设置防虫网罩，防止外部生物进入池内污染水质；出水管路设置在池体下部距离池底400毫米的位置，避免抽吸池底沉渣，同时在出水管路配套设置检修阀门与导流装置，保证出水水流平稳。池壁外侧的管道井区域集中布置了所有控制阀门，后期运维人员不需要进入池内就可以完成阀门启闭、管路检修的操作，管道井内预留了足够的操作空间，阀门手轮距离井壁的操作间隙满足水工设施运维的规范要求。设计时还考虑了池体的放空需求，在池底最低处设置了放空管路，配合池底找坡可以在清淤作业时完全排空池内存水，放空管出口接入附近的排水系统，不会出现积水倒灌的问题。整套结构的平面与剖面比例覆盖1:100与1:50两个常用出图比例，既可以用于项目前期的方案报审，也能直接指导现场的土建施工与管道安装作业，池体的平面护岸部分做了混凝土压顶处理，防止周边土体坍塌落入池内，池顶的通气管道伸出地面足够高度，保证池内外气压平衡，避免水位升降时池体内部形成正压或负压破坏结构密封。
