粮食加工用高产能锤磨机结构设计

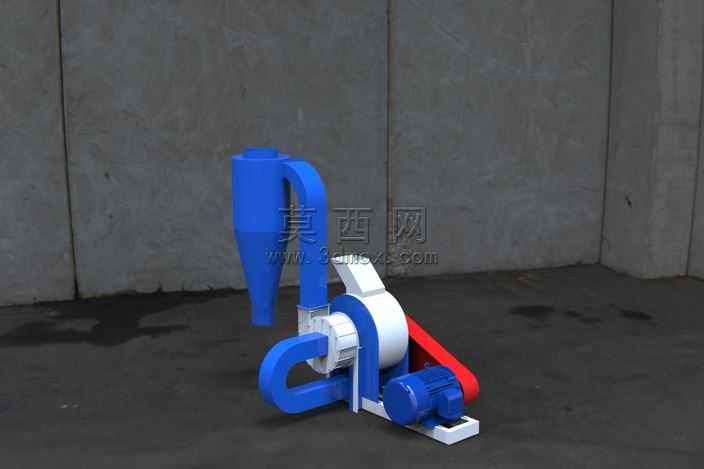

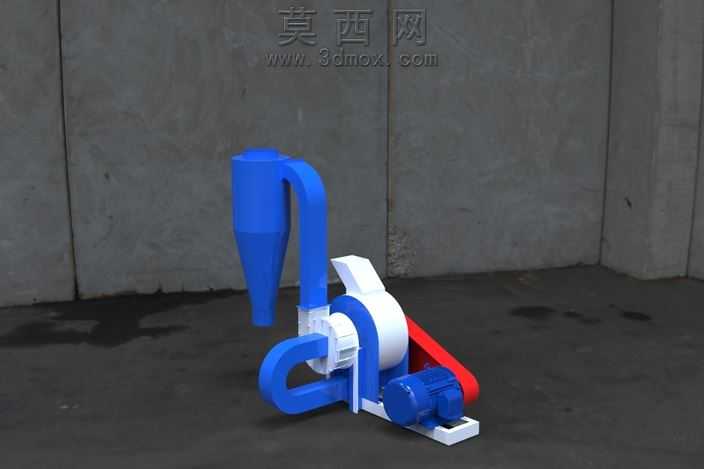

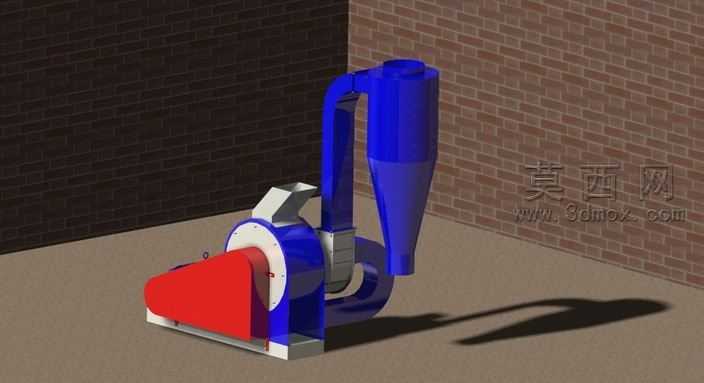

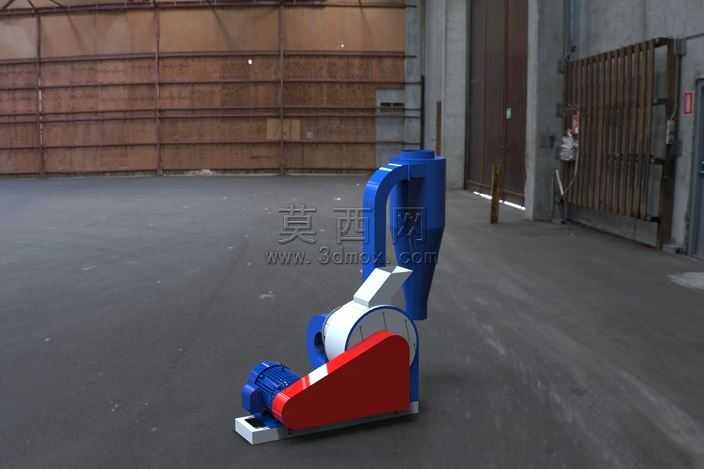

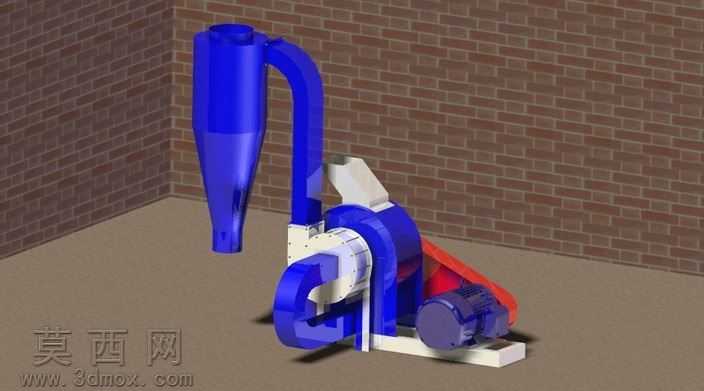

本锤磨机三维模型采用SolidWorks完成全参数化建模，整体围绕4-6吨/小时的高产能加工需求展开结构设计，建模过程中严格遵循粮食加工设备的卫生安全与作业稳定性要求，对各功能模块进行了独立装配与全局干涉校验。模型主体分为粉碎主机、旋风集料筒、连接风道三个核心部分，主机腔体采用圆弧过渡结构设计，避免粮食粉料在腔体内壁残留堆积，进料口设置倾斜导料结构，可引导待加工物料顺畅进入锤片作业区域，降低进料卡堵风险。渲染阶段采用物理材质系统还原设备真实质感，主机粉碎腔外侧护罩采用亮红色哑光金属漆材质，模拟实际设备的安全防护涂层，机架、旋风集料筒、连接风道采用深蓝色工程塑料与金属烤漆混合材质，区分不同功能部件的材质属性，地面采用浅灰色水泥质感材质，背景搭配红砖墙与深色墙面，通过三点布光方案投射柔和阴影，清晰呈现设备各部件的轮廓与装配关系。结构设计上，粉碎腔内部的锤片组件采用对称排布方式，可保证高速运转时的动平衡，降低设备作业振动；旋风集料筒采用上宽下窄的锥度设计，配合切向进风结构，可实现粉碎后粉料的高效气固分离，减少粉料随气流溢出的损耗；连接风道采用大曲率圆弧弯管设计，降低风阻的同时避免粉料在风道内沉积堵塞；设备底部机架采用加厚方管焊接结构，预留了设备安装固定的螺栓孔位，可保证高负荷作业时的结构稳定性。设计过程中充分考虑粮食加工场景的使用需求，所有与物料接触的内壁均做了无锐角圆滑处理，避免物料残留滋生卫生隐患，各部件的连接法兰处均预留了密封件安装槽位，可保证设备运行时的密封性，减少粉尘外溢。整体模型装配层级清晰，各零部件可单独导出用于工程图生成与加工生产参考，渲染效果直观还原了设备的实际外观与布局，可用于设备方案展示、生产指导与教学演示使用。
