集成式反渗透水处理站整体结构设计

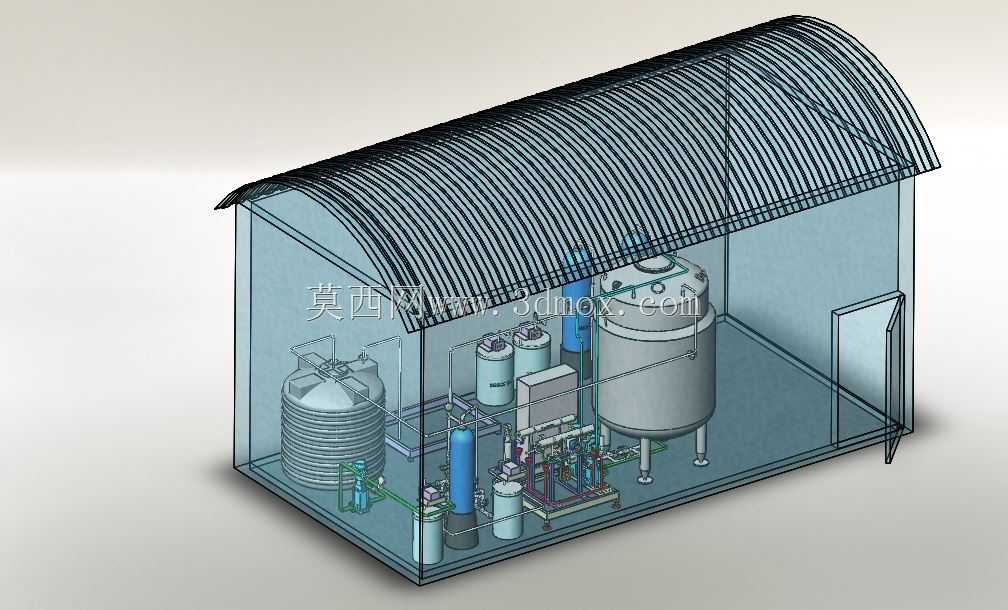

　　这套集成化水处理装置采用拱形彩钢围护的站房式整体布局，将原水预处理、反渗透过滤、产水储存全流程工艺设备整合在同一封闭空间内，适配中小型工业厂区、偏远作业点、村镇供水等场景的净水需求，可直接完成原水到达标产水的全流程处理，无需额外分散搭建独立处理车间。设计阶段优先考虑现场安装的便捷性，所有工艺设备沿站房内部两侧排布，中间预留宽度不小于800mm的检修通道，站房侧部开设外开平开门，满足日常巡检、滤芯更换、设备维保的通行需求，拱形屋面采用波纹压型板结构，既提升屋面排水效率，也降低整体围护结构的自重，减少现场安装的钢结构焊接工作量。核心工艺段的排布遵循水流走向依次布置：原水进入端先设置多介质过滤罐体，截留原水中的大颗粒悬浮物、泥沙杂质，

　　后续串联保安过滤器、高压泵组后接入反渗透膜堆组件，膜组产水接入终端储水罐，浓水侧管路单独排布引至站房外排放或回收接口。所有立式罐体均采用支腿式安装结构，支腿底部预设地脚安装板，可直接与站房内的预埋基础板通过螺栓固定，避免设备运行过程中因泵组振动产生位移偏移。管路设计阶段充分考虑操作便利性，阀门操作手柄均朝向检修通道一侧，仪表安装位置距离地面1.2m至1.5m区间，方便巡检人员直接读取压力、流量参数，无需登高或探身操作。站房内部的管路采用分层排布逻辑，大口径原水、产水管路靠底部支架固定，小口径加药、浓水管路沿上部支架敷设，不同工艺介质的管路预留足够的安装间隙，避免后期维护时互相干涉。整体站房的外形边界控制在标准集装箱运输尺寸范围内，

　　可实现工厂预组装后整体运输至现场，仅需对接进出水管道、供电接口即可投入运行，大幅缩减现场施工的周期与工作量。罐体之间的管路连接采用法兰快装结构，方便后期拆解更换滤料、检修膜元件，搅拌式储药罐设置在靠近加药点的位置，缩短加药管路长度，减少药剂输送过程中的阻力损耗，所有转动设备的安装基础均预设减震垫安装位，降低运行过程中的振动与噪声传递。
