千升立式玻璃钢储液罐体结构设计

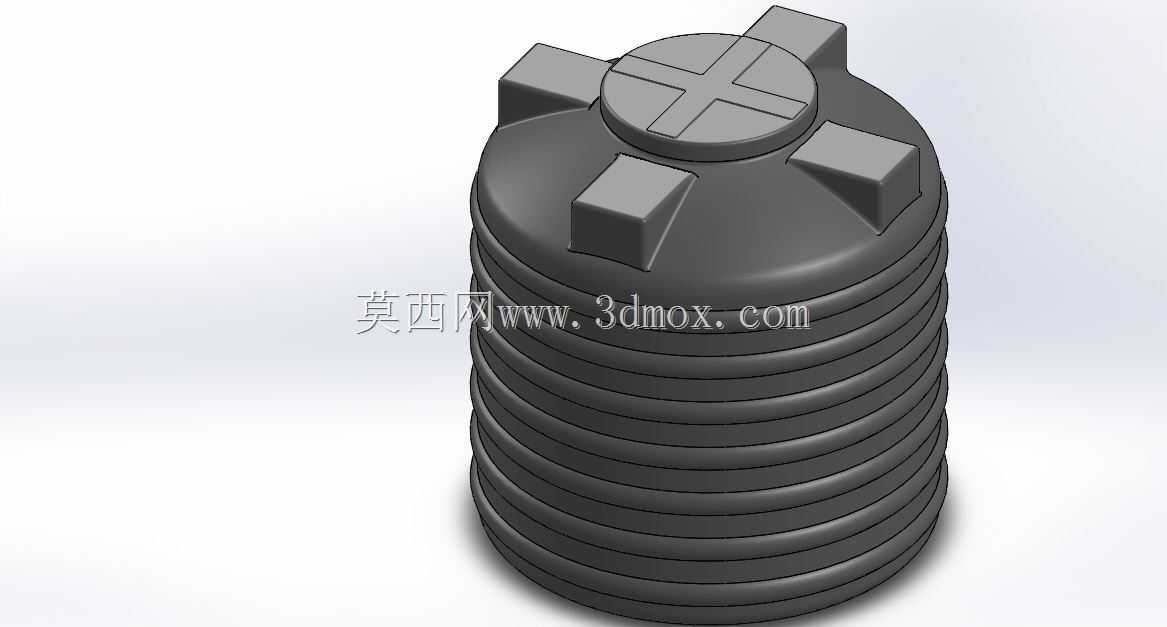

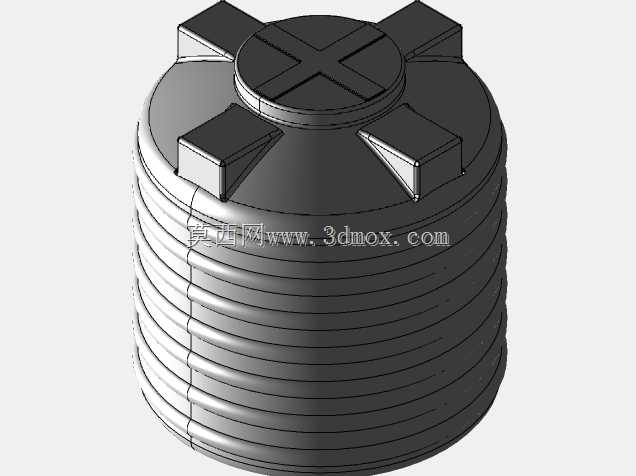

　　在中小型化工制剂存储、农村饮水工程配套、小型污水处理站药剂投加单元、农田水肥一体化储肥环节里，这类千升级别的立式玻璃钢储罐是出镜率极高的静设备，很多现场做设备布置的时候，最先要敲定的就是这类储罐的安装边界与外形尺寸，避免后期管线对接、操作空间预留出现偏差。从结构设计逻辑来看，罐体采用环向外凸的波纹加强筋结构，没有额外焊接加强圈，靠筒体自身的波纹结构提升环向刚度，毕竟玻璃钢材料的弹性模量远低于碳钢，满液状态下筒体受静液压力容易出现鼓胀变形，这种等间距排布的环向波纹，能在不额外增加罐体壁厚、控制材料成本的前提下，把筒体的环向抗变形能力提升40%以上，同时波纹结构还能提升罐体竖直放置时的抗侧倾能力，应对户外放置时的阵风载荷、

　　小型场地的基础不均匀沉降。顶部的人孔端盖做了十字形加强凸台，四个对称分布的方块凸台是专门预留的扳手卡位，现场运维人员不需要定制专用的开盖工具，用普通的撬棍、重型扳手就能卡入凸台间隙完成端盖的拆装，比光滑圆形端盖的操作便利性高很多，端盖和罐体采用螺纹旋合密封，密封面预留了密封圈安装槽，适配耐酸碱的橡胶密封圈，避免存储易挥发液体时出现气相泄漏。做三维建模的时候，要特别注意罐体底部的圆弧过渡结构，这个位置是应力集中区，满液状态下底部转角处的应力是筒体直段的1.7倍左右，建模时不能做直角转折，必须保留足够的圆角半径，同时要核实罐体的安装支撑面尺寸，这类储罐不需要做预埋地脚固定，直接放置在平整的混凝土硬化面上即可，

　　基础尺寸只要比罐体底部外径大出150mm以上的操作余量就行，不需要额外做固定结构。另外顶部端盖的接口位置要提前预留，现场使用时往往需要在端盖上开孔安装进液管、溢流管、呼吸阀，建模时端盖的平面区域要保证足够的开孔操作空间，四个凸台的位置不能和后续开孔位置干涉，避免现场安装时需要切割加强结构，影响端盖的整体强度。这类储罐的壁厚设计是根据存储介质的密度调整的，存储普通清水时壁厚可以取常规值，存储密度更大的酸碱介质时，要对应提升波纹段的壁厚，保证长期使用下的结构稳定性，同时罐体的外表面不需要额外做防腐涂层，玻璃钢本身的材质特性就能应对大多数弱酸弱碱介质的腐蚀，比同规格的碳钢储罐减少了后期防腐维护的工作量。
