工业管道用数显式流量测量装置结构设计

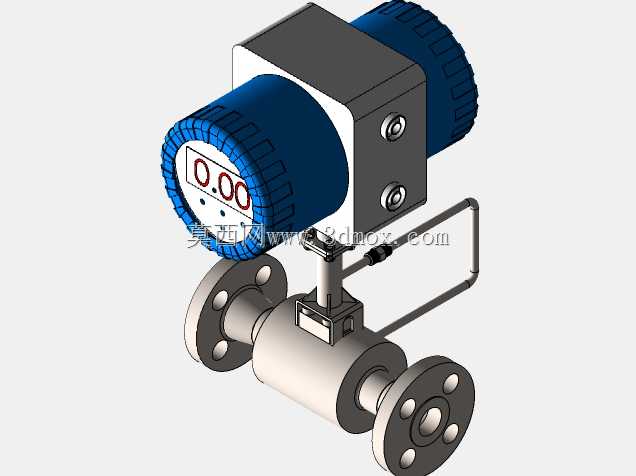

　　这款流量测量装置主要面向工业流体输送管路的工况监测场景，在化工、市政供水、热力输送、制药配料等管路系统中承担实时流量采集与数据反馈的核心作用，可直接串联安装在工艺管段上，为生产过程的流量配比、能耗统计、泄漏监测提供可靠的现场数据支撑。从结构设计逻辑来看，装置整体采用分体式布局思路，下部为过流测量主体，上部集成数显变送模块，中间通过金属支架完成连接固定，同时配套旁通引压管路，将管路内的流体压力信号稳定传导至检测单元，既保证了检测精度，也避免了电子元器件直接接触高温、高腐蚀流体，延长核心部件的使用寿命。过流段采用法兰连接结构，两端法兰的螺栓孔位、密封面尺寸完全匹配常规工业管道的安装标准，设计阶段充分考虑了现场安装的兼容性，

　　无需额外加工过渡接头即可直接对接同通径的工艺管道，安装时只需保证法兰密封面垫片对齐、螺栓对角均匀紧固即可，安装边界预留了足够的扳手操作空间，不会出现与周边管线、支架干涉的问题。上部的数显表头采用双显示端的冗余设计？不对，仔细看结构是双变送模块布局，可同时支持现场读数与远传信号输出，表头外壳做了防滑滚花设计，方便现场运维人员旋转调整显示角度，无需拆卸整体装置即可将显示屏调整到便于观察的朝向，表头与连接支架的衔接处做了密封处理，可满足常规户外、车间多尘工况的防护要求。设计过程中对整体重心做了配平计算，上部仪表模块的重量通过中间支架均匀传递到下部过流阀体上，不会因为长期运行出现支架变形、连接部位渗漏的问题，旁通管路采用硬质金属弯管成型，

　　走向避开了螺栓紧固操作区域，同时管路弯曲半径符合流体压力传导的设计规范，不会出现信号迟滞的问题。数显窗口采用高对比度设计，现场人员在一定距离内即可清晰读取瞬时流量数值，表头侧面的紧固螺钉采用标准内六角规格，运维人员使用常规工具即可完成表头的拆装校准，无需定制专用工装。过流阀体的流道做了顺滑过渡处理，减少流体经过测量段时的压损，避免在阀体内腔形成涡流影响测量精度，同时流道内壁的粗糙度控制满足工业流体输送的要求，不易积存介质杂质，降低长期运行后的维护清理频次。
