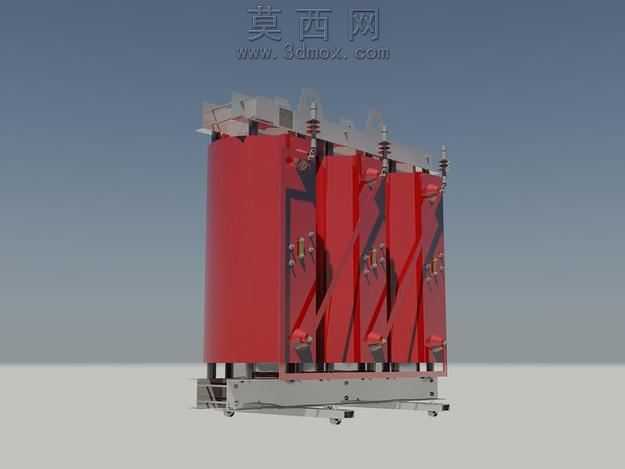

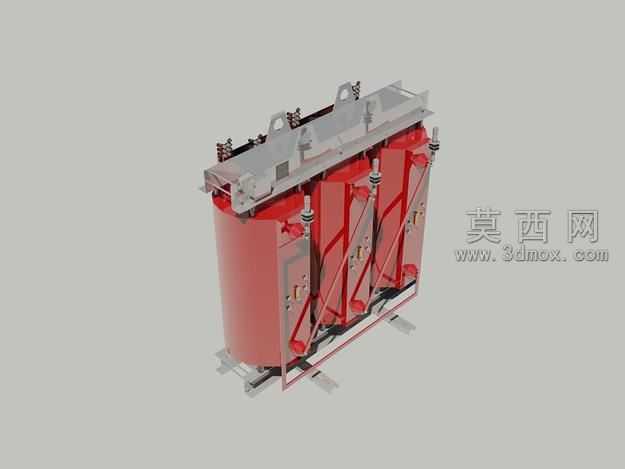

1250千伏安树脂浇注干式变压器结构模型

本模型为1250千伏安树脂浇注干式电力变压器的三维结构模型，建模过程严格参照干式变压器的实际生产设计规范完成，完整还原了该类变压器的核心结构与装配关系。建模阶段首先依据20/0.4kV电压等级的容量参数，完成铁芯部分的结构搭建，采用阶梯式叠片铁芯的结构特征还原，精准呈现铁芯夹件、拉板、接地装置的细节结构，保证铁芯部分的装配逻辑与实际产品完全一致。绕组部分按照高压绕组、低压绕组的分层结构进行建模，还原了树脂浇注层的包裹形态，对绕组端部的绝缘结构、气道支撑结构进行了精细化刻画，同时准确呈现了高低压绕组之间的绝缘距离、定位结构，保证绕组部分的结构合理性。夹件与装配结构部分，完整还原了上下夹件的槽钢形态、压紧螺栓结构、吊攀安装位、底部安装脚轮与固定底座的结构，对高压侧的分接端子、低压侧的出线铜排结构进行了1:1比例的还原，同时呈现了绕组外部的防护拉杆、温度传感器安装位、风冷预留安装位等细节结构。材质渲染阶段，为铁芯部分赋予硅钢片叠压的金属质感材质，为绕组树脂浇注层赋予红色绝缘树脂的半哑光材质，为金属夹件、螺栓、铜排分别赋予对应的镀锌钢材、不锈钢、紫铜材质，通过材质区分清晰呈现不同部件的功能属性，整体渲染效果直观展现干式变压器的内部构造与外部形态。设计思路上围绕干式变压器无油化、防火性能优的结构特点，重点突出树脂浇注绝缘的结构特征，所有部件的装配关系符合实际产品的装配流程，可用于电力设备结构教学、干式变压器安装培训、配电方案展示等场景，模型结构完整无缺失部件，各部件之间无干涉问题，准确还原了1250kVA容量等级干式变压器的典型结构特征。
