扳手收纳盒及配套两用扳手结构设计

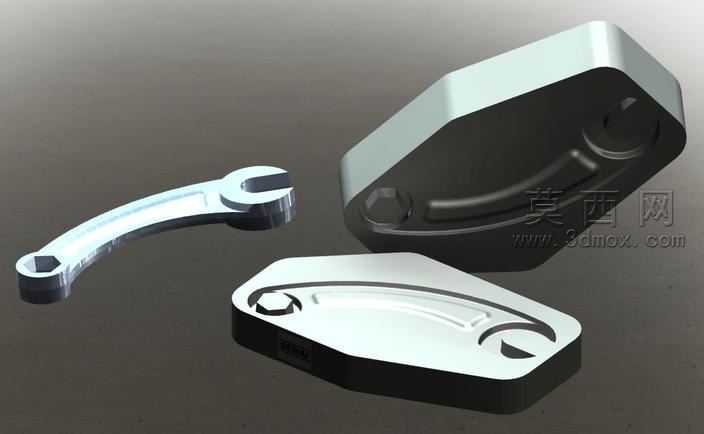

本作品围绕手动五金工具的收纳与配套使用需求展开三维建模设计，核心包含一把两用开口梅花扳手与两个适配的收纳壳体组件。建模过程中首先对两用扳手的结构进行精准还原：扳手整体采用弧形过渡的长柄结构，一端为标准开口扳手头，适配对应规格的六角螺母拆装，另一端为梅花扳手头，可实现更大扭矩的紧固件操作，柄身做了符合人体工学的弧度优化，既保证受力强度，又提升握持操作的舒适度，建模时对扳手头的齿形、开口的倒角、柄身的棱边做了精细化处理，避免锐边带来的使用安全隐患。收纳壳体采用上下对合的盒式结构，整体轮廓做了圆角钝化处理，避免尖锐边角划伤使用者，壳体内部型腔完全匹配扳手的外轮廓造型，可将扳手完全嵌入型腔内部实现稳固收纳，避免工具在存放过程中发生晃动、磕碰，同时上下壳体的合模面做了精准的贴合面设计，保证闭合后缝隙均匀，整体外观整洁。材质设计上，扳手部分赋予金属镀铬材质效果，通过调整材质的反光度、粗糙度参数，模拟真实五金扳手的金属光泽与表面质感，还原镀铬层的高亮反光特性与细微的表面磨砂质感；收纳壳体部分采用硬质工程塑料材质，分别赋予银灰色与深黑色两种塑料材质表现，通过调整材质的漫反射、高光参数，模拟工程塑料哑光略带光泽的表面效果，同时在壳体边缘做了细微的圆角高光处理，还原注塑件的成型工艺特征。渲染阶段采用柔和的工作室布光方案，主光源从侧上方照射，突出金属扳手的反光质感与塑料壳体的轮廓层次，辅助光源补充暗部细节，避免模型暗部出现死黑区域，背景采用中性灰色渐变背景，让视觉焦点完全集中在模型本身，同时通过阴影的柔化处理，提升模型的真实感与立体感。设计过程中充分考虑了工具收纳的实用性与结构合理性，型腔的尺寸预留了合理的装配间隙，既保证扳手可以顺畅取放，又不会因为间隙过大导致收纳松动，壳体的壁厚设计均匀，符合注塑成型的工艺要求，避免出现壁厚不均导致的注塑缺陷，整体结构兼顾了实用功能与外观的简洁规整。
