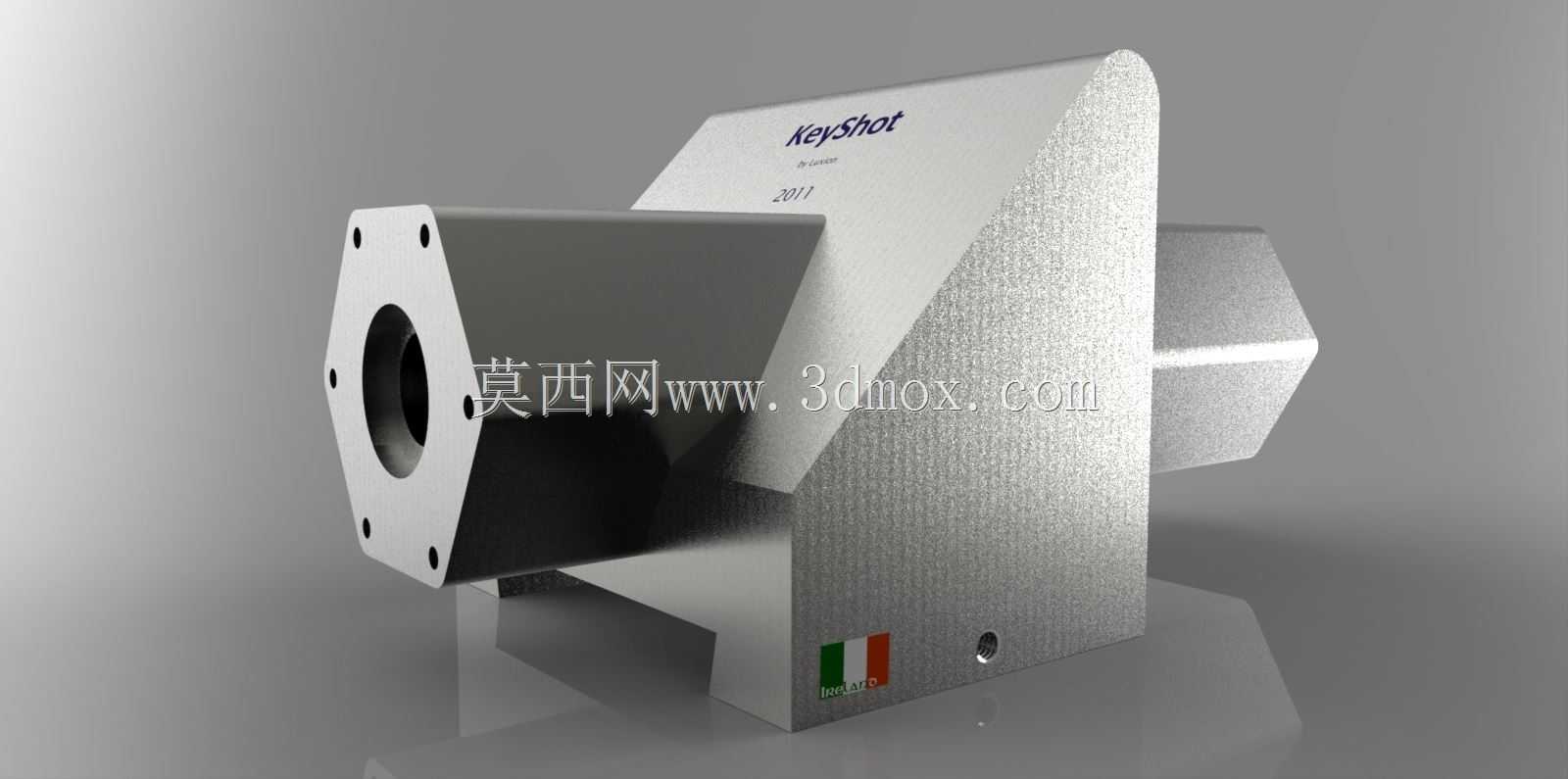

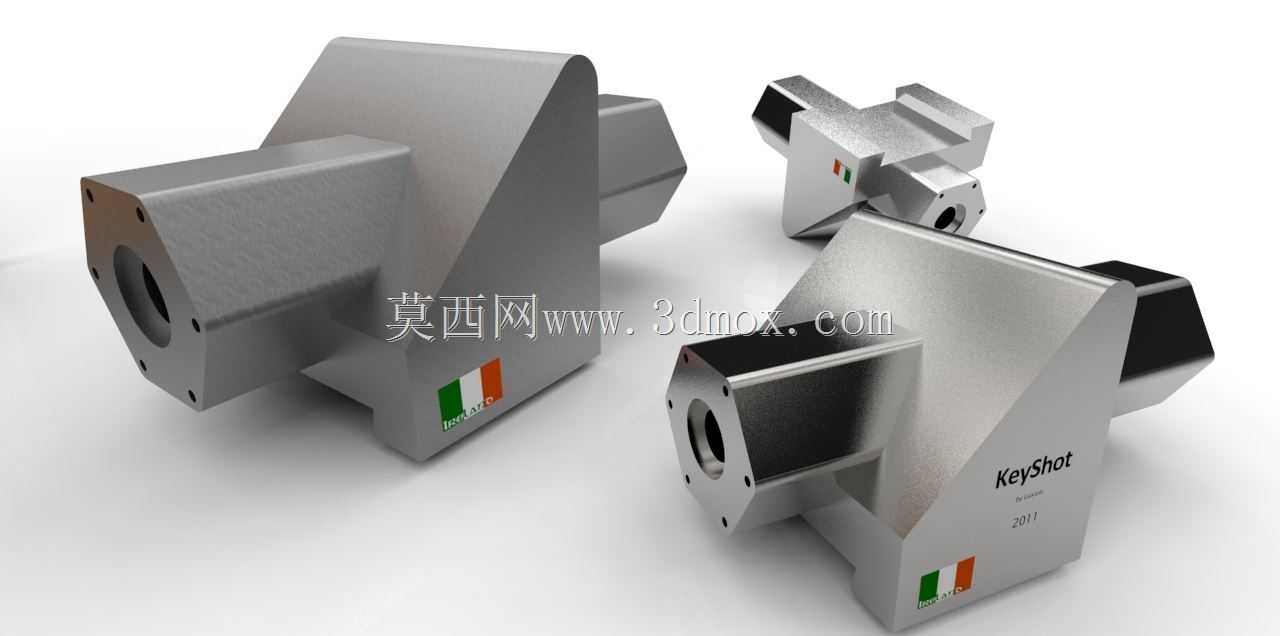

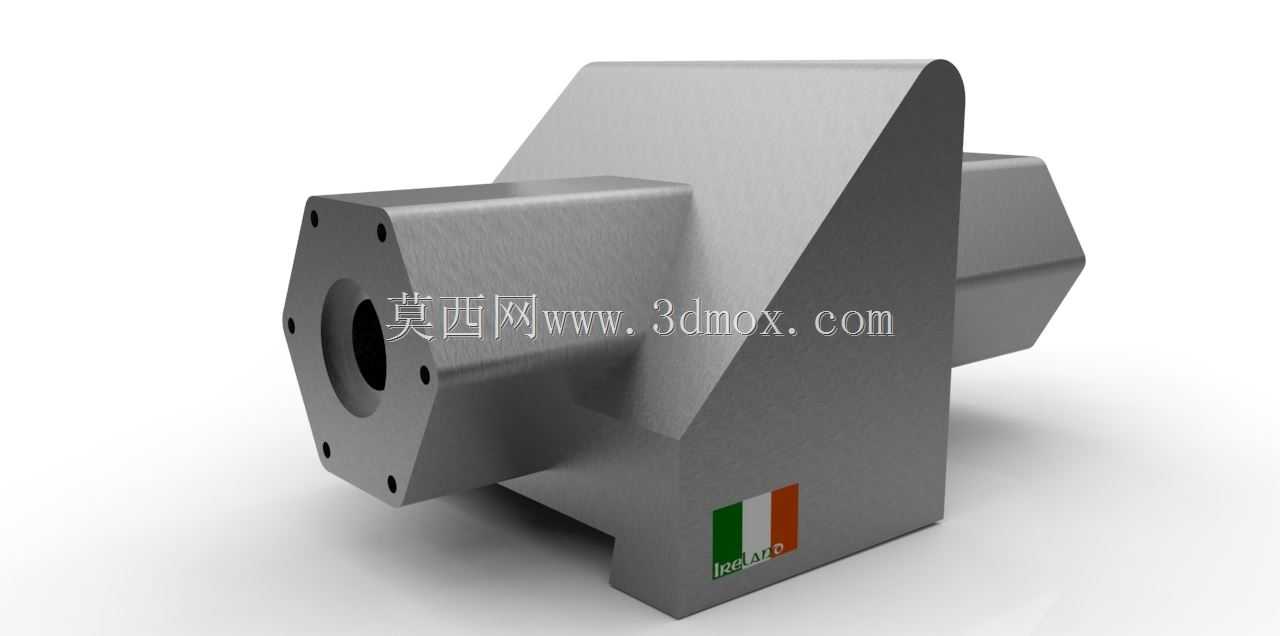

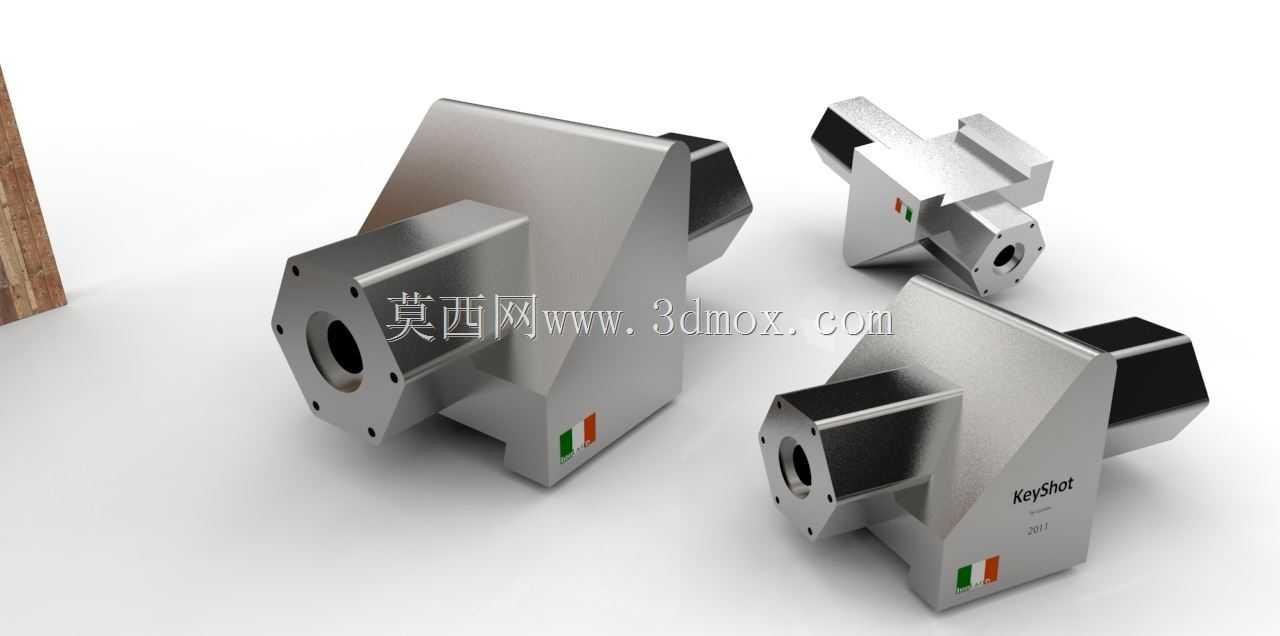

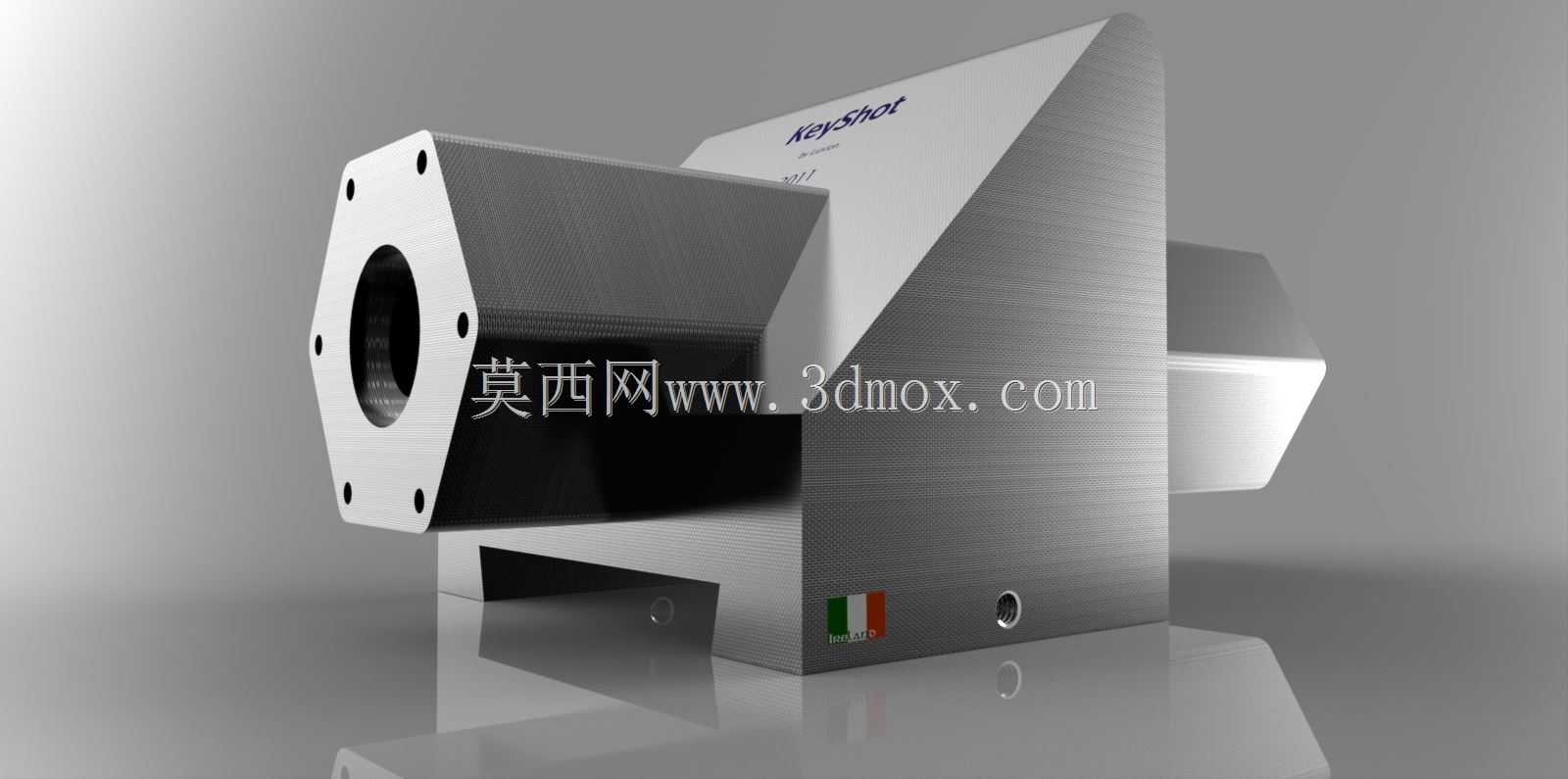

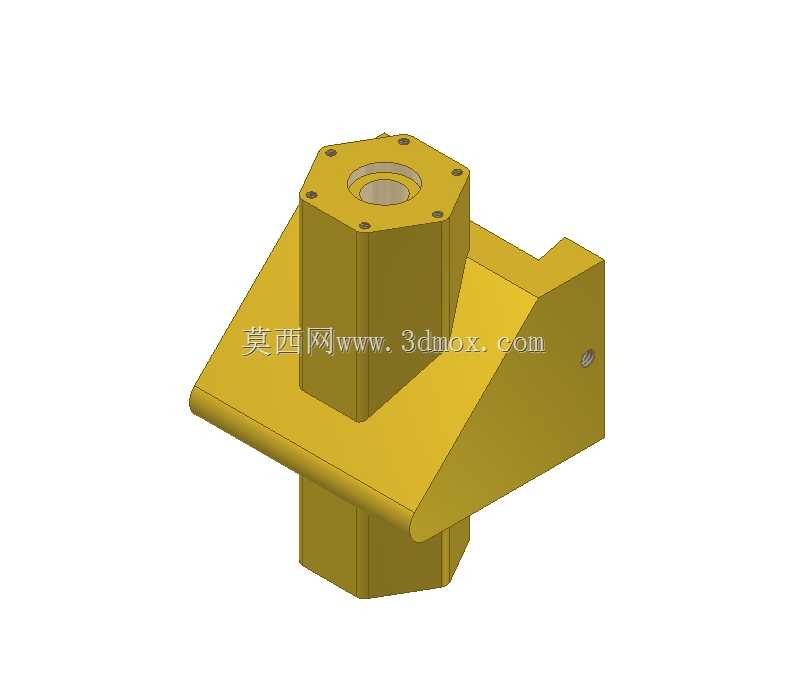

燕尾式止动导轨精密结构设计

项目分类:导轨 发布时间:2022-02-05 ID:548159
  • 燕尾式止动导轨精密结构设计
  • 燕尾式止动导轨精密结构设计
  • 燕尾式止动导轨精密结构设计
  • 燕尾式止动导轨精密结构设计
  • 燕尾式止动导轨精密结构设计
  • 燕尾式止动导轨精密结构设计

  燕尾式止动导轨作为滑动导向类部件的典型结构,在各类需要精准直线导向同时具备位置锁定需求的设备中应用广泛,常见于普通机床的进给拖板、小型工装夹具的位移调节机构、光学检测设备的镜头微调滑台、木工机械的靠模定位单元等场景,这类场景普遍对导向精度保持性、抗倾覆能力有明确要求,同时需要在调整到位后实现无间隙锁止,避免作业过程中出现位置偏移。从结构功能来看,燕尾型的截面设计自带V型导向的自定心特性,相比平导轨拥有更大的接触支撑面,侧向抗倾覆力矩的能力更强,不需要额外加装过多的导向压块就能承受偏载工况下的作用力,集成的止动结构可以在滑台移动到目标位置后,通过侧面的锁紧元件施加径向抱紧力,让滑动副之间产生足够的静摩擦力,抵消设备运行时的振动、

  切削力或者外力冲击带来的位移趋势,保证工位的重复定位精度稳定。设计这类导轨结构时,首先要根据应用场景的负载大小确定燕尾的倾角参数,常规工况下选用55度的燕尾夹角,既可以保证导向过程的顺滑度,避免夹角过小导致的滑动卡滞,也能兼顾锁紧时的接触面积,不会因为夹角过大造成锁紧力不足的问题;其次要考虑滑动面的磨损补偿结构,通常会在燕尾的配合侧设计可调镶条,通过镶条的微调螺钉调整配合间隙,补偿长期使用后的磨损量,延长导轨的整体使用寿命;止动部位的设计要避开滑动配合面,通常将锁紧块布置在导轨的非导向侧面,避免锁紧时的局部压力损伤导向面的加工精度,同时要保证锁紧力的作用点位于滑台的重心平面附近,防止锁紧时出现滑台翘曲影响定位精度。从安装边界来看,

  这类导轨的固定端通常设计有带安装孔的法兰端面,法兰上的安装孔采用对称分布设计,适配常用的内六角螺栓安装规格,安装基面的平面度要求控制在0.02mm以内,避免安装时产生结构变形导致滑动阻力增大;滑台的连接端面设计有同轴的定位止口和螺纹孔,方便直接连接负载工装,不需要额外设计转接板,整体结构的外形轮廓方正,没有突出的干涉结构,可以在紧凑的设备安装空间内布置,滑动行程范围内不会和周边的管线、其他结构件产生运动干涉。建模过程中需要重点保证燕尾配合面的形位公差,导向面的直线度、两个燕尾斜面的对称度都要符合机械设计手册的对应公差要求,止动部位的锁紧块行程要预留足够的调节余量,保证在磨损补偿调整后依然能够实现可靠锁紧,所有棱边都要设计合理的倒角,避免安装和使用过程中出现锐边划伤的问题,同时也能减少应力集中,提升结构的整体刚性。
