手动台式压装设备结构设计

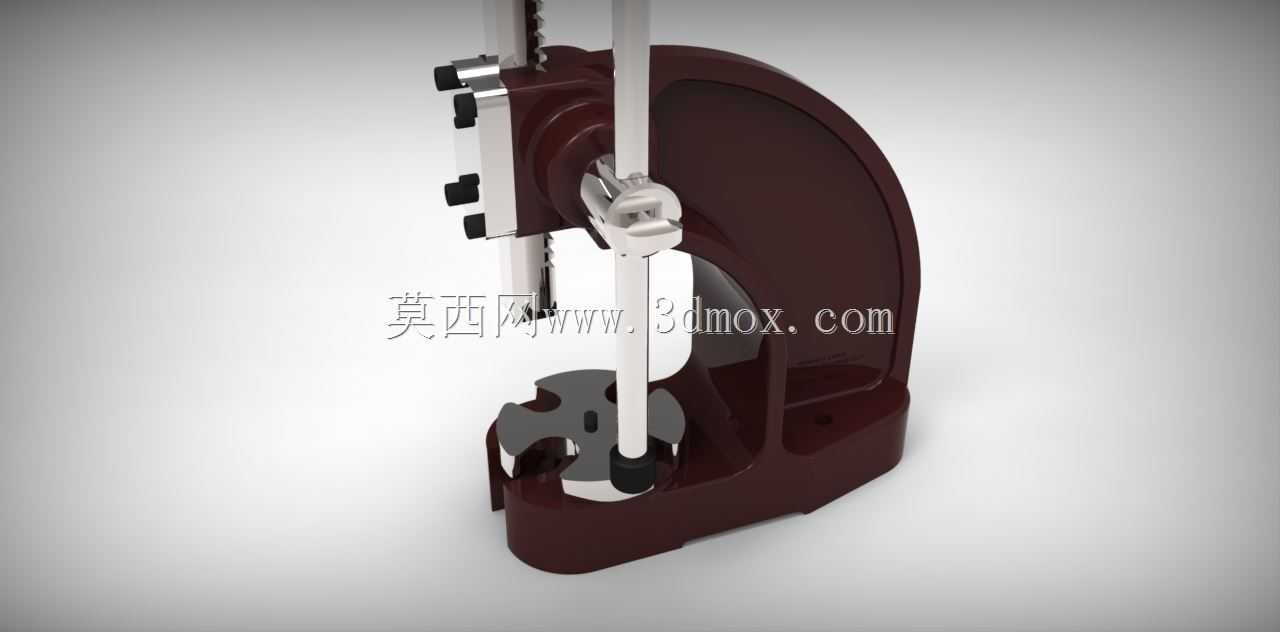

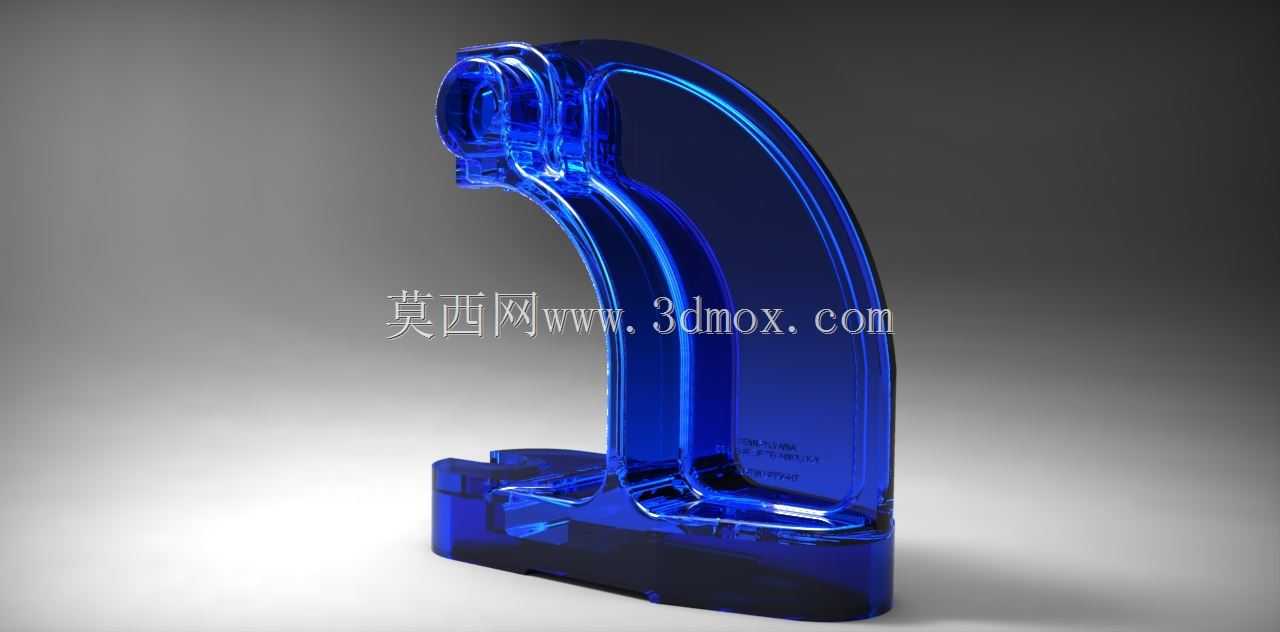

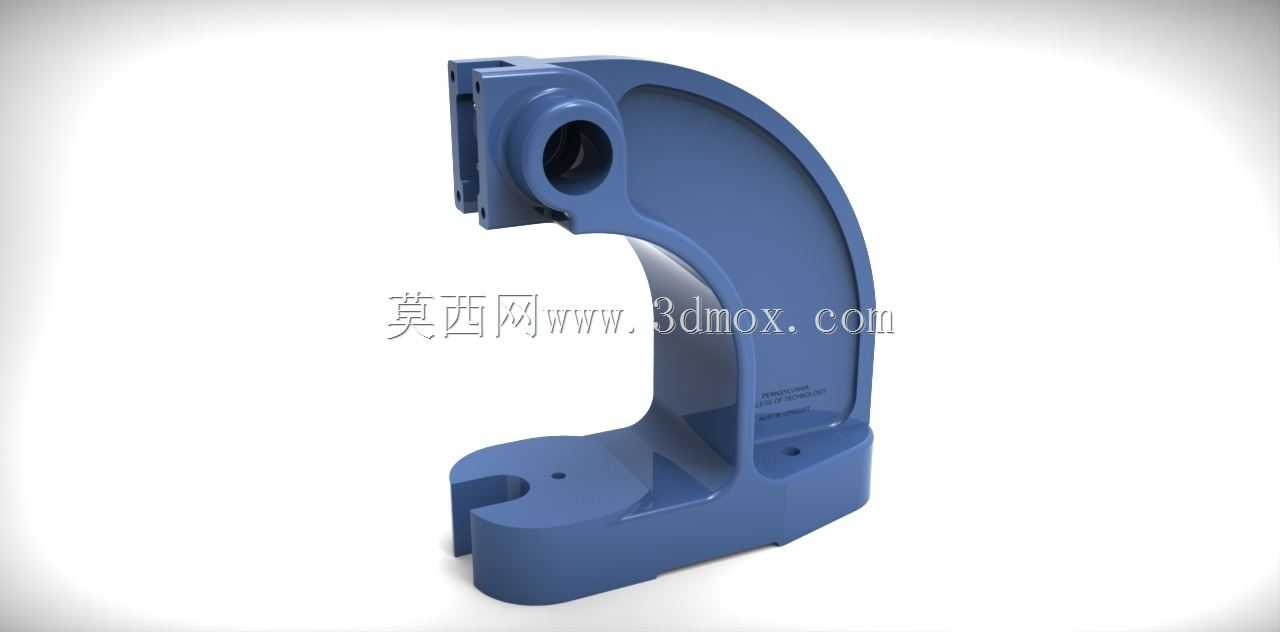

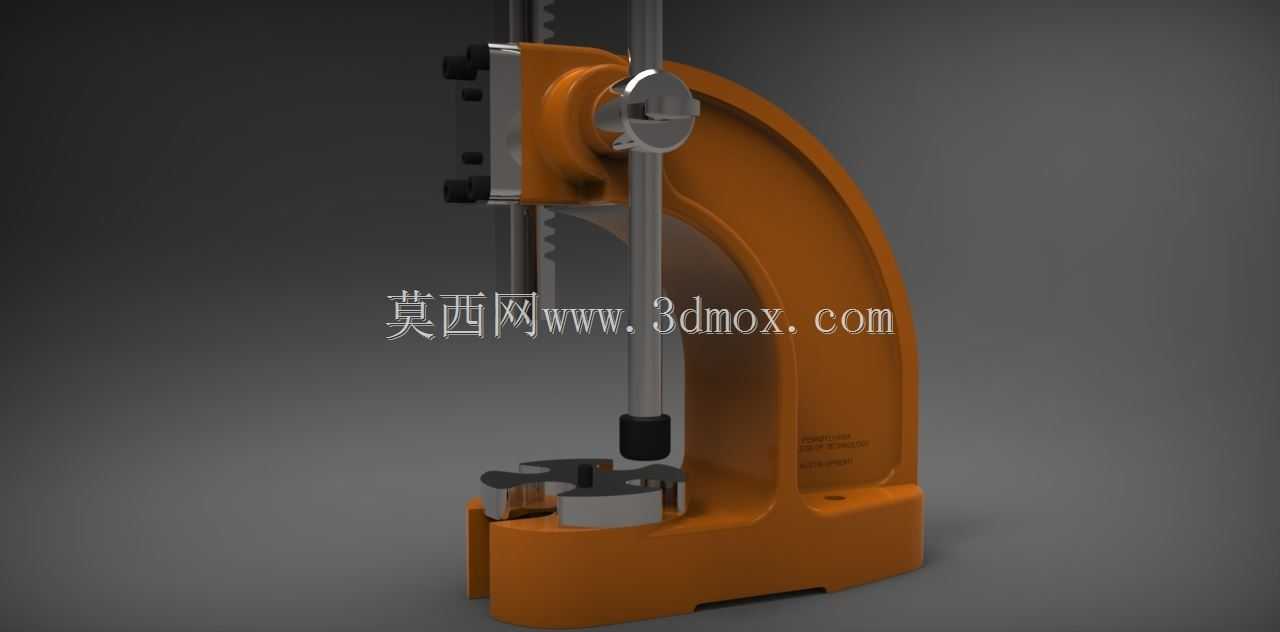

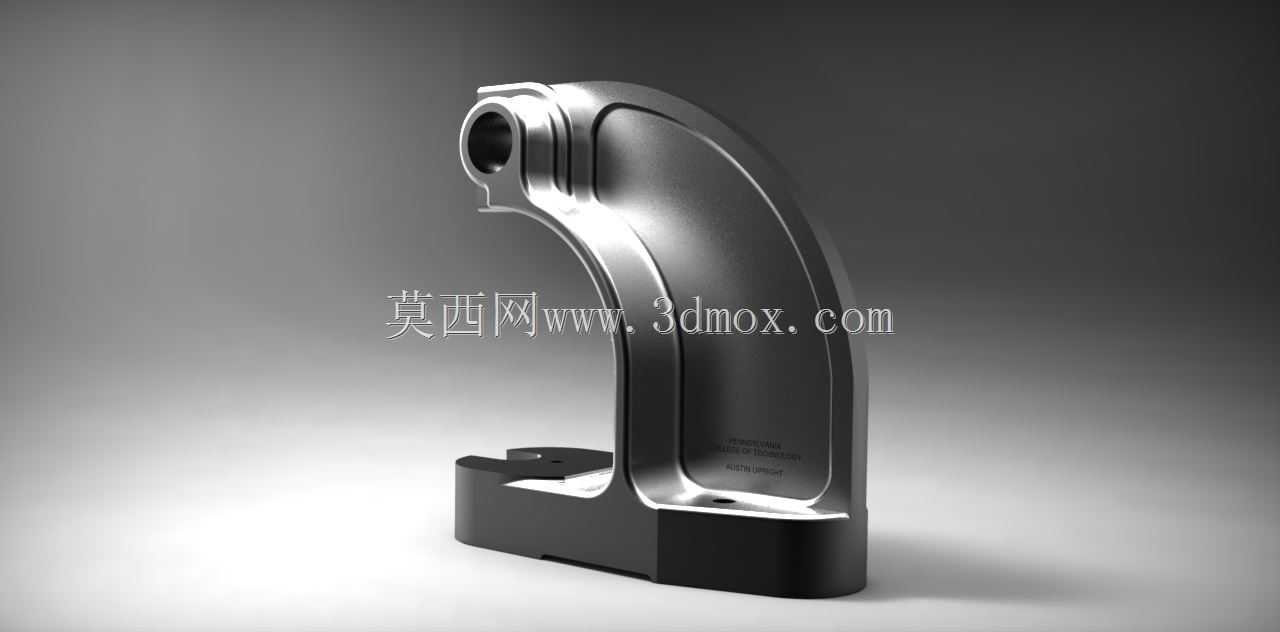

　　这款手动压装设备主要面向小批量零部件装配、维修工位的压合作业场景，常见于五金加工车间的小件压入、维修站点的轴承衬套装配、教学实训的手动冲压演示等场景，无需外接动力源，依靠人力驱动即可完成小吨位的压装动作，适合无气源无电源的零散作业场景，也可作为生产线旁的备用压装工位使用。设备采用C型开式机身结构，这种结构的优势在于操作空间开阔，工件可从三个方向送入工位，针对异形件、带伸出结构的工件适配性更强，不会因为机身封闭造成工件干涉。机身采用整体铸造式的弯臂结构，受力路径沿弯臂弧形轮廓传递，相比拼接式机架能更好抵消压装时的侧向分力，长期使用不易出现机架开口变形的问题。驱动部分采用齿条直压结构，手扳杆通过齿轮啮合带动竖直齿条做上下直线运动，

　　齿条下端安装压头，相比螺杆式手动压机，这种结构的压头下行速度更快，空行程移动效率更高，压装过程中力的传递更直接，没有螺纹传动的回程间隙，压装到位的反馈手感更清晰。设备底座设置有可更换的工位支撑块，支撑块开有不同规格的避让槽，可根据待压装工件的外形更换适配支撑，避免压装时工件悬空造成变形，支撑块通过定位销与底座连接，更换时无需额外工具即可快速拆装。压头部分采用快换结构，可根据压装需求更换平压头、环形压头、定位压头等不同端头，适配销钉压入、轴承压装、小件铆点、薄片冲压等不同作业需求。设备的安装边界较为紧凑，整体占地面积不足0.1平方米，可直接固定在常规钳工工作台面上，底座预留四个安装螺栓孔，可通过T型螺栓或膨胀螺丝固定，

　　作业时不会因为手扳施力出现机身晃动。齿条行程设置有可调限位块，可根据工件压装深度提前设定下行极限位置，避免压装过深造成工件损坏，限位块通过锁紧螺丝固定在齿条侧面，调整时只需松开螺丝滑动到对应位置锁紧即可，操作便捷。机身表面采用喷塑处理，耐磨抗锈蚀，日常维护仅需定期在齿轮齿条啮合处涂抹润滑脂即可，没有复杂的液压、气动元件，故障率极低，适合对设备可靠性要求高、维护条件有限的作业场景。在设计过程中，重点校核了弯臂部分的抗弯强度，确保在额定压装力下弯臂的变形量控制在0.1mm以内，保证压装时的同轴度，避免压头偏斜造成工件压装报废。同时齿轮齿条的模数选择经过扭矩核算，确保普通人手扳作用力下即可输出足够的压装力，不会出现扳不动或者力值不足的问题。
