桌面型伺服驱动精密压装作业设备

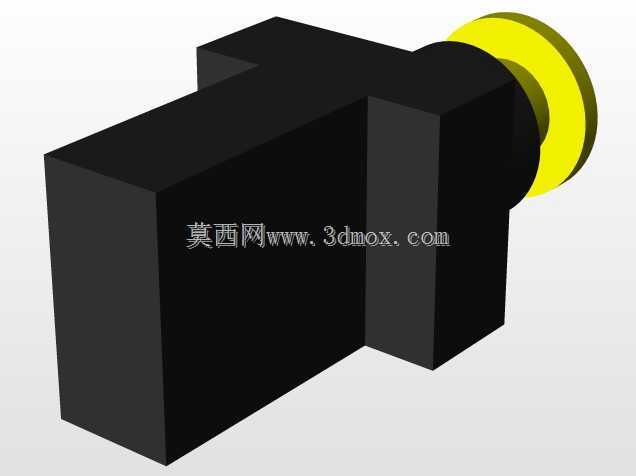

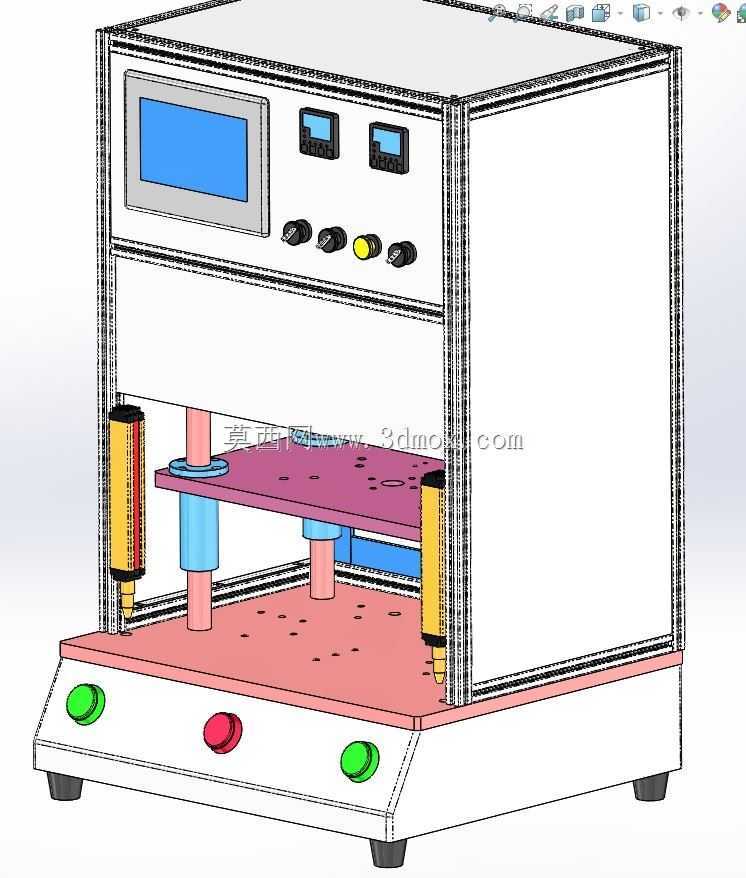

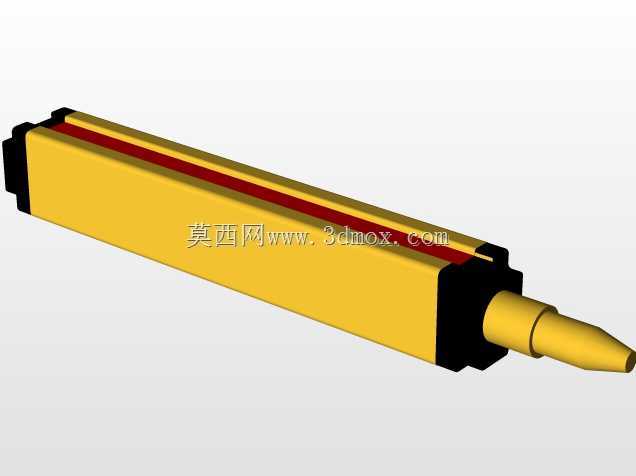

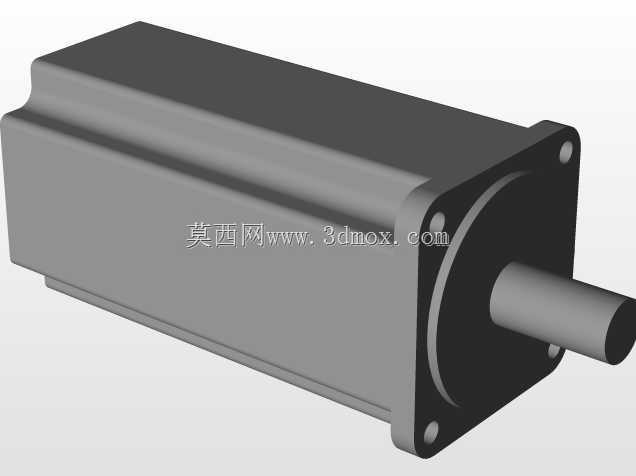

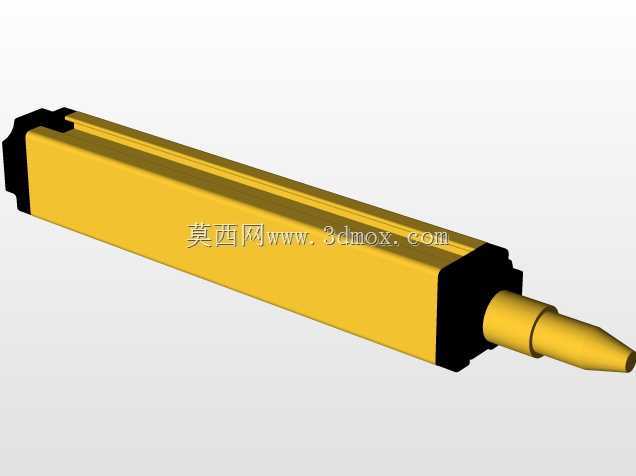

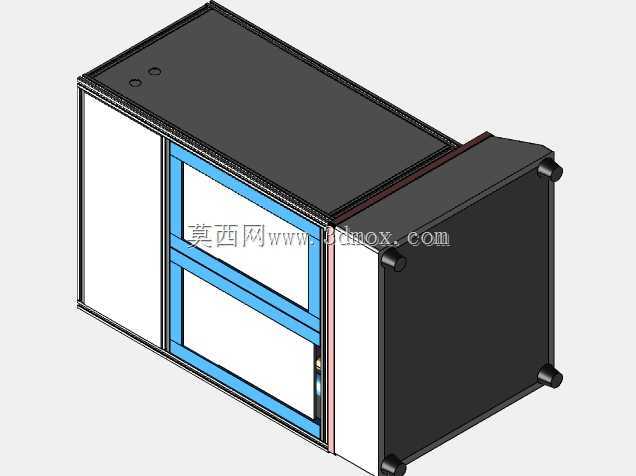

　　这款桌面式伺服压装设备，主要面向3C电子零部件、小型五金组件、传感器封装等场景的精密压合作业，适配小批量多批次的产线工位、实验室打样以及维修返工环节的压装需求，相比传统气动压机，它能精准控制压装行程与压装力，避免过压损伤工件或者压装不到位的不良问题。设备整体采用立式框架结构，底部为钣金焊接的机座，底部预留四个可调脚杯的安装位，可根据放置台面的平整度调整水平，机座正面设置两个绿色启动按钮与一个红色急停按钮，符合双按钮启动的安全操作规范，避免操作人员单手误触发带来的安全风险。上部的压装执行区域，采用双导柱配合升降压板的结构，保证压头下行过程的平行度，不会出现偏载歪斜的情况，两侧配置的位移传感标尺可实时反馈压头的下行位置，

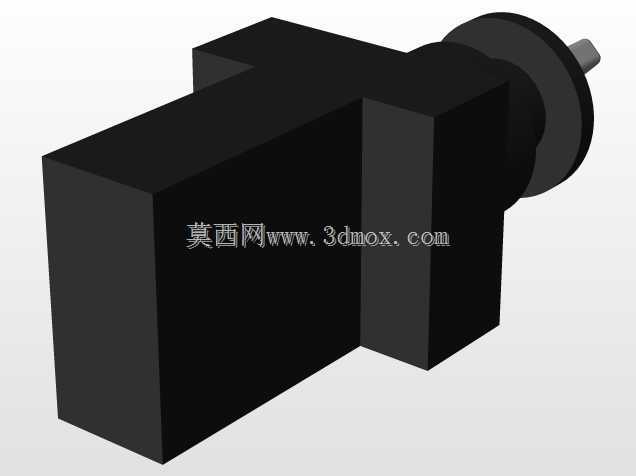

　　配合伺服电机的驱动控制，能实现0.02mm级的行程控制精度，压装力可通过伺服扭矩换算实时监测，压装过程的力与位移曲线可通过正面嵌入的触控显示屏查看，方便工艺人员追溯压装参数，筛选不良品。设备上部的控制区域，除触控屏外还配置了数显表、调节旋钮与功能按钮，可直接在设备端设置压装速度、保压时间、压装力阈值等工艺参数，无需外接上位机即可独立完成压装作业。设计过程中充分考虑了小型工位的安装边界，整体宽度控制在600mm以内，深度在500mm左右，高度不超过700mm，可直接放置在标准工作台上使用，不需要额外做地基固定，设备后侧预留了气源与电源接口，接电接气后即可快速投入使用。压装工位的上下模板都预留了标准的工装安装孔位，

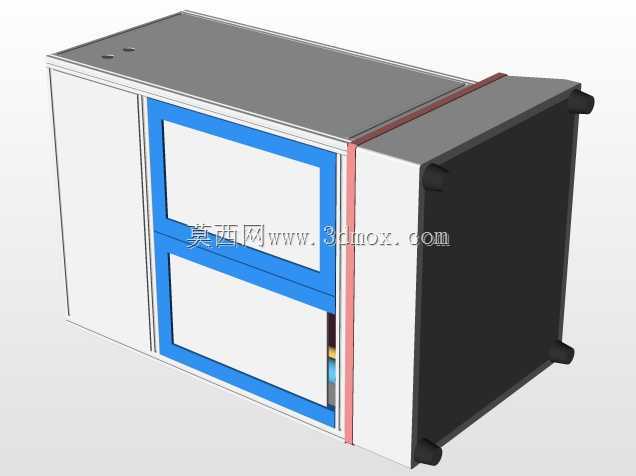

　　可根据不同的压装产品快速更换适配的压头与定位工装，换型时间短，适配多品种小批量的生产模式，压板的下行行程预留了150mm的可调空间，可适配不同高度的工件压装需求，设备的电控元件全部集成在机身后侧的封闭腔体内，布线规整，维护时只需拆开后侧盖板即可排查线路与元件故障，日常保养只需定期给导柱加注润滑脂，检查皮带或者丝杠的磨损情况即可，维护成本远低于液压式压机，也不会出现液压油泄漏污染工位的问题，适合对洁净度有一定要求的电子组装车间使用。
