手动压力机结构设计方案

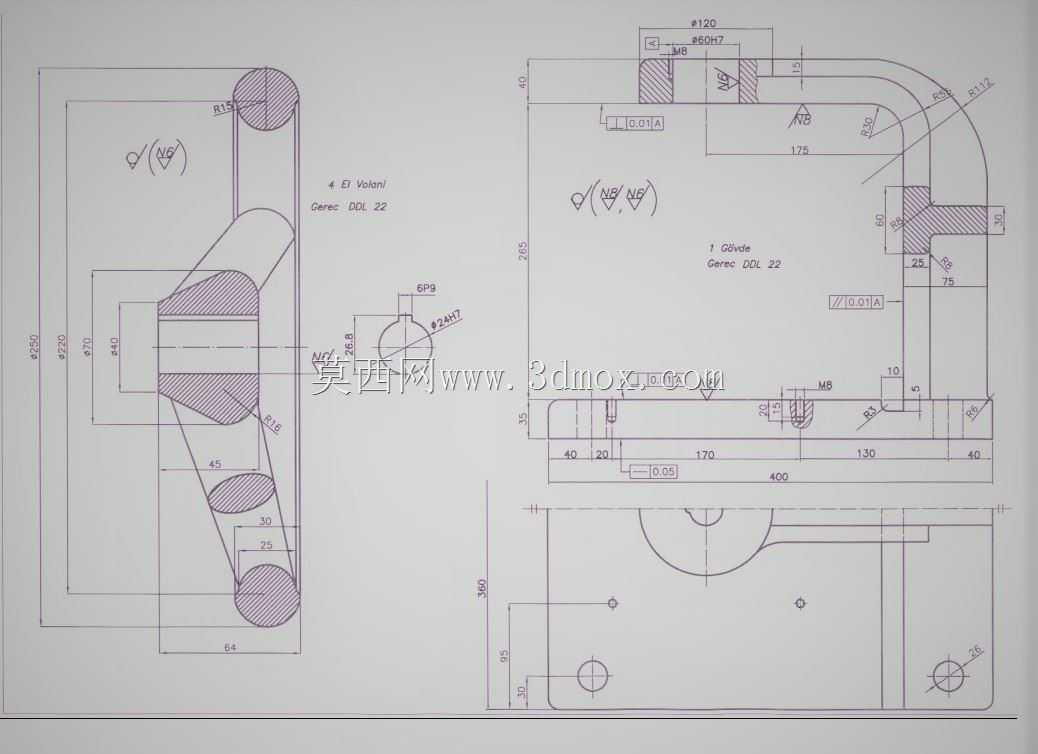

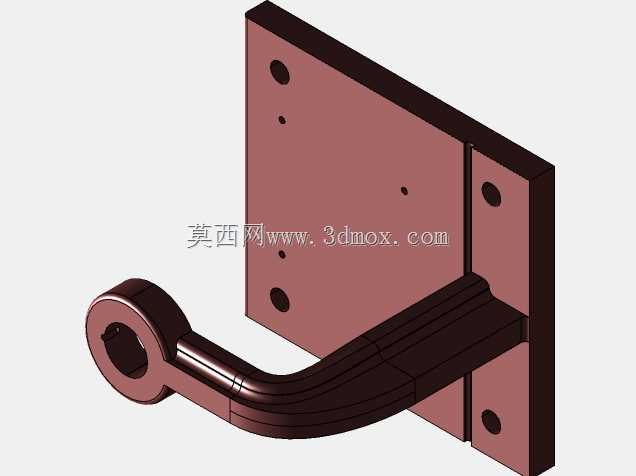

　　这款手动施压的压装设备，多应用在小批量零部件加工、维修工位的压装作业场景里，比如小型轴承与轴的过盈装配、薄壁零件的铆接压合、小尺寸五金件的校形工序，不需要外接动力源，对工位的配套条件要求极低，在没有气源、电源的野外维修场景、教学实训工位、小型五金加工个体户的作业台面上都能稳定使用，相比大型气动、液压压力机，它的占地空间极小，不需要配套管线布设，移动搬运也十分方便，单人即可完成移位和操作。从结构设计逻辑来看，整体采用C型开式机架布局，这种布局的核心优势是操作开口大，工件取放不受两侧结构遮挡，操作人员可以直观看到压头与工件的对位情况，降低对位偏差导致的零件压废概率。机架的截面尺寸经过受力校核，在喉口深度对应的最大压装行程位置，

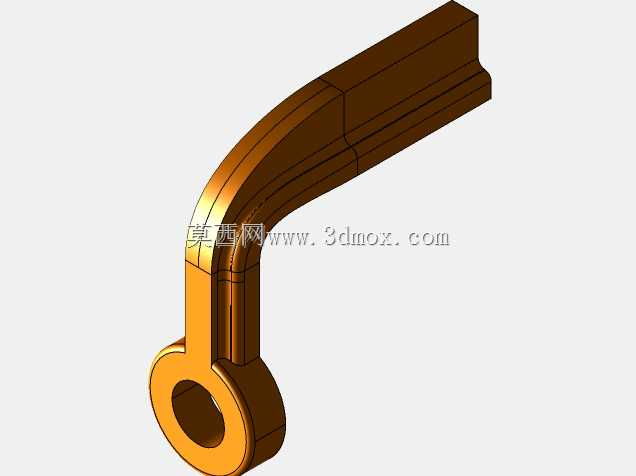

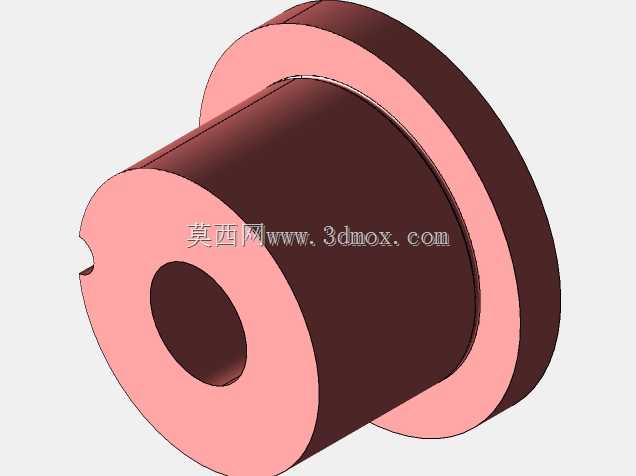

　　机架的变形量控制在允许范围内，避免长期受力后机架出现开口扩张的塑性变形，保证压装作业的精度稳定性。压头的运动采用导柱导向结构，导向段的长度与压头行程做匹配设计，避免压头下行过程中出现偏摆，保证压装力始终沿垂直方向传递，不会对工件产生侧向分力，对于同轴度要求较高的轴套类零件压装，这种导向结构能有效避免压装过程中零件出现倾斜、卡滞的问题。操作端采用杠杆增力结构，通过力臂长度的配比设计，操作人员只需要在手柄端施加较小的作用力，就能在压头端获得满足小型零件压装需求的输出压力，杠杆的铰接点都做了耐磨衬套设计，减少长期铰接转动带来的磨损间隙，避免操作过程中出现手柄晃量过大、压力传递损耗的问题。从安装边界来看，设备底座预留了螺栓安装孔，

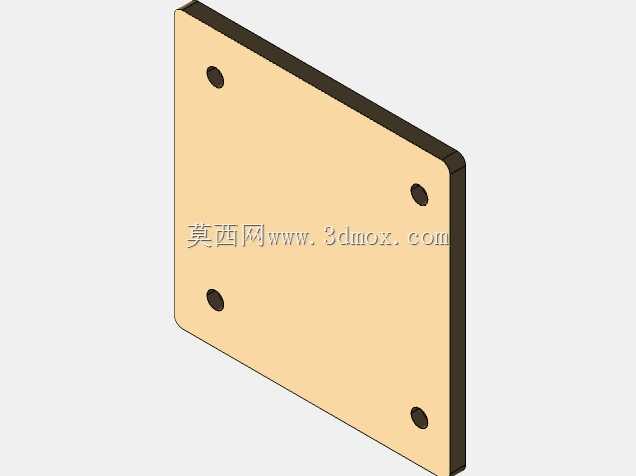

　　可以直接固定在标准规格的钳工工作台上，底座的平面度经过加工保证，安装后设备的垂直度不需要额外做过多调整，压头的中心位置到机架后侧的距离，也就是喉口深度，能够覆盖常规小型零件的压装尺寸需求，最大开口高度适配常见的小尺寸轴承、铜套、铆钉类零件的装夹高度，压头的行程设计也兼顾了作业效率和操作安全性，不会因为行程过长导致操作空程太多，也不会因为行程过短无法满足常规零件的压入深度要求。在细节设计上，机架的受力拐角位置都做了圆弧过渡处理，避免应力集中导致的机架开裂问题，所有的锐边都做了倒角处理，避免操作人员取放工件时被划伤，压头的端面做了可拆卸设计，可以根据不同的压装需求更换不同形状的压头端头，比如平端面用于普通平面压装，

　　带定位凸台的端头用于带中心孔零件的压装定位，拓展设备的适用范围。手柄的握持位置做了防滑结构设计，操作人员施力时不容易出现打滑脱手的情况，设备整体没有复杂的液压、气动元件，日常维护只需要定期在铰接点、导向面添加润滑脂即可，故障率极低，适合长期在低频次压装作业场景下使用。在实际作业过程中，操作人员只需要将待压装的零件放置在底座的定位位置，扳动手柄即可带动压头下行完成压装作业，松开手柄后压头在复位件的作用下回到初始位置，整个操作流程不需要额外的控制按钮，单手即可完成操作，另一只手可以辅助固定工件，作业灵活性很高。对于小批量生产的场景，这种手动压力机的投入成本极低，不需要后续的动力消耗成本，压装力的大小可以通过操作人员的施力大小做灵活调整，对于一些脆性材料、薄壁零件的压装，可以灵活控制压力大小，避免压力过大导致零件压裂、压变形的问题，相比固定压力输出的动力压力机，在小批量多品种的压装作业中适配性更强。
