带刹车平顶万向聚氨酯工业脚轮结构

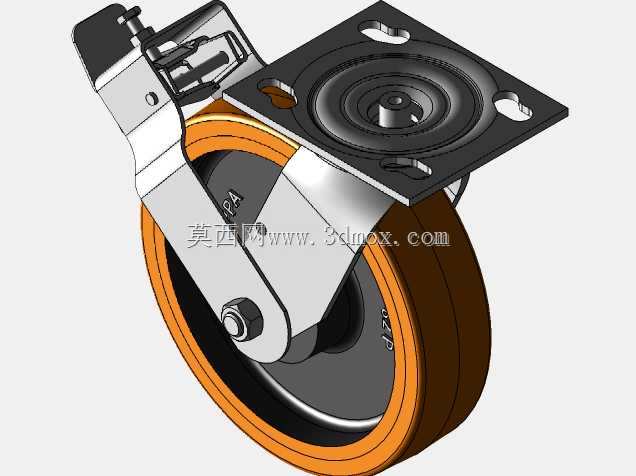

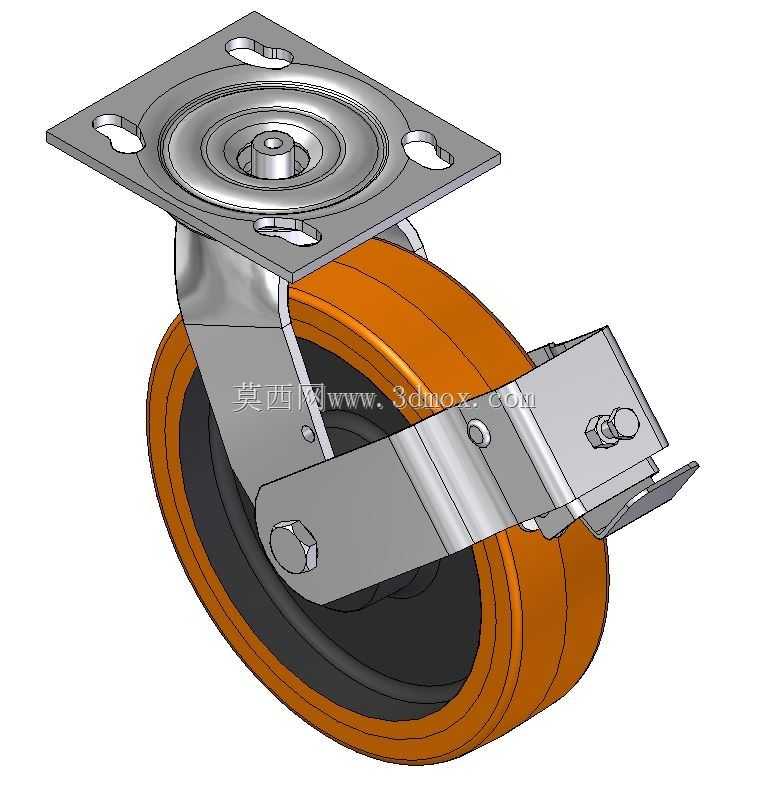

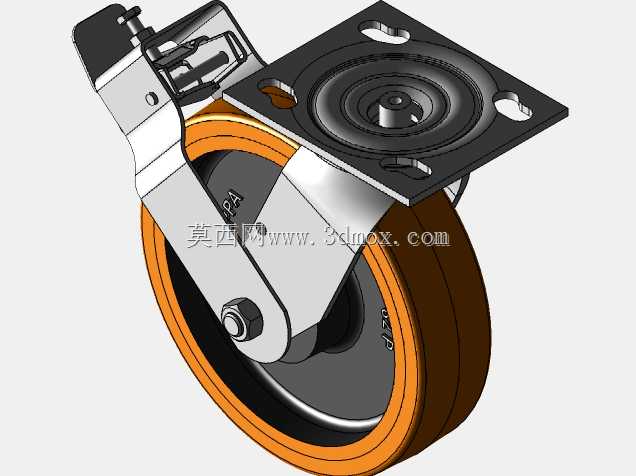

　　这款带刹车的平顶万向脚轮，在各类工业移动设备、工装周转车、仓储货架、轻型自动化输送接驳台的场景中应用十分广泛，很多车间内需要频繁移位又要在工位上保持稳定的设备，都会选用这类结构的脚轮作为移动支撑部件。从结构设计来看，顶部采用方形四孔安装法兰，安装孔位做了沉台处理，装配时螺栓头可以完全沉入沉台内，不会突出法兰平面影响安装贴合度，法兰盘与转向支架之间采用双排钢珠回转支承结构，转向时阻力小，承载状态下转动顺滑不会出现卡滞，哪怕是设备满载推移时，转向操作也不需要额外施加过大的推力。轮架部分采用加厚镀锌钢板冲压成型，支架的弯折处做了加强筋压型处理，能承受额定载荷下的冲击载荷，不会因为频繁过地面接缝、车间小坎出现支架变形的问题。

　　轮面采用聚氨酯材质浇注成型，轮芯为高强度工程塑料材质，聚氨酯轮面的邵氏硬度适配多数工业车间地面，既不会像硬尼龙轮那样推移时产生过大噪音，也不会像橡胶轮那样在环氧地坪上留下拖痕，同时具备不错的耐磨性能，长期使用轮面磨损量小，能维持稳定的滚动高度。侧边附带的刹车结构为金属拨杆式刹车，踩下刹车拨块时，刹车块会同时抵紧轮面和顶部转向齿圈，既能锁止轮子的滚动，也能锁止支架的转向，确保设备停在指定位置时不会出现滑移或者意外转向的情况，拨杆的踩踏位置做了防滑齿纹，操作人员穿劳保鞋也能轻松触发刹车，不需要弯腰手动操作。做设备选型时要注意，这款脚轮的安装法兰尺寸、安装孔中心距要和设备底部的安装预留位匹配，安装面要保证足够的平面度，

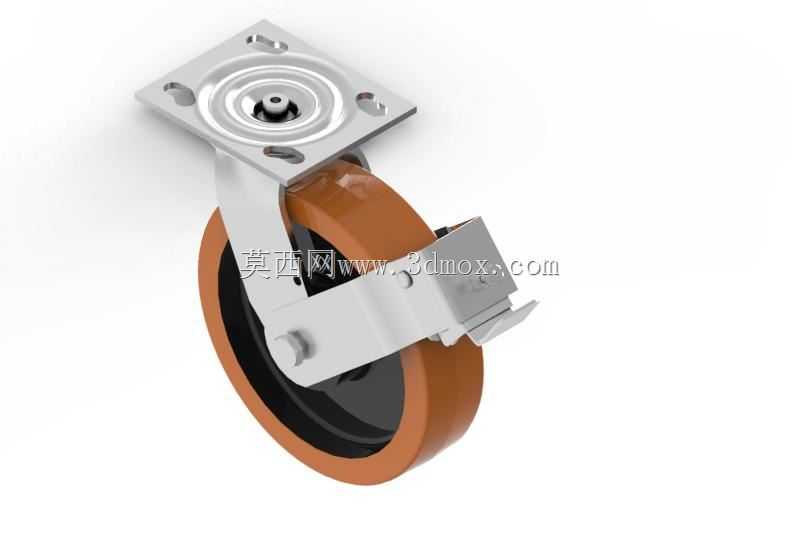

　　避免法兰强行锁紧后出现支架变形影响转向灵活性，单轮的额定承载要结合设备总重量乘以安全系数来核算，通常四脚支撑的设备要考虑地面不平整带来的单轮过载情况，单轮承载选型建议预留1.5倍以上的余量。建模时还原了脚轮的所有装配间隙，转向部分的转动副、刹车的活动行程都按照实际产品的活动范围做了约束，导入装配体后可以直接做运动仿真，模拟设备推移、转向、刹车锁止的状态，不需要额外调整零件间的配合关系。轮面的弧度、支架的折弯圆角、安装孔的倒角细节都做了还原，做设备整体渲染时能呈现出真实的产品质感，不会因为细节缺失影响整机方案的展示效果。
