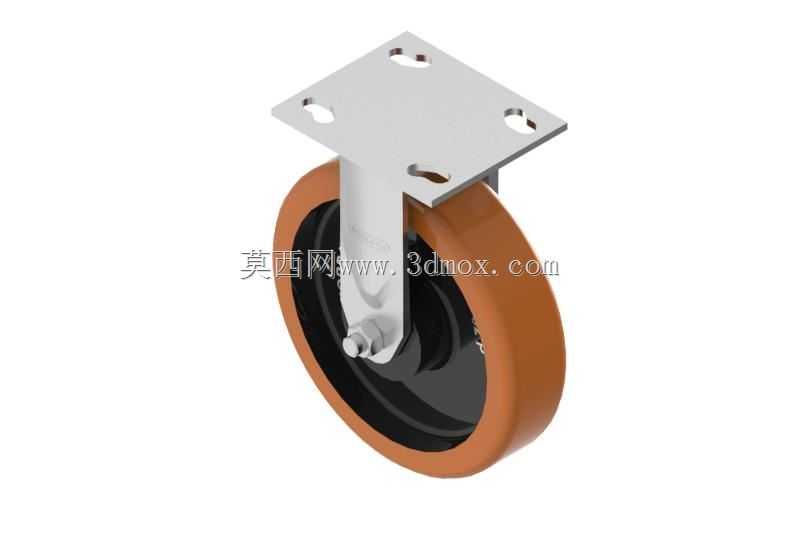

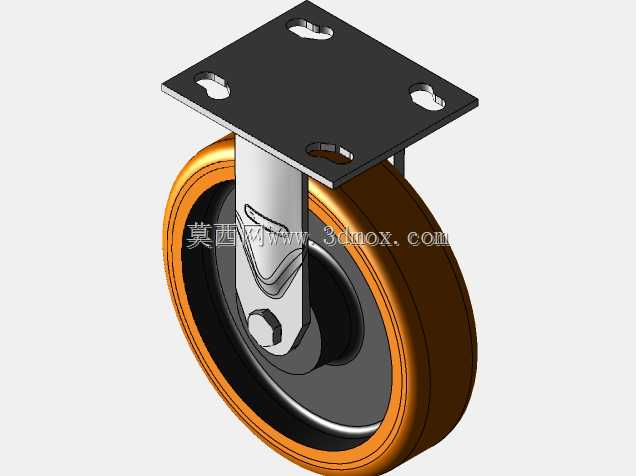

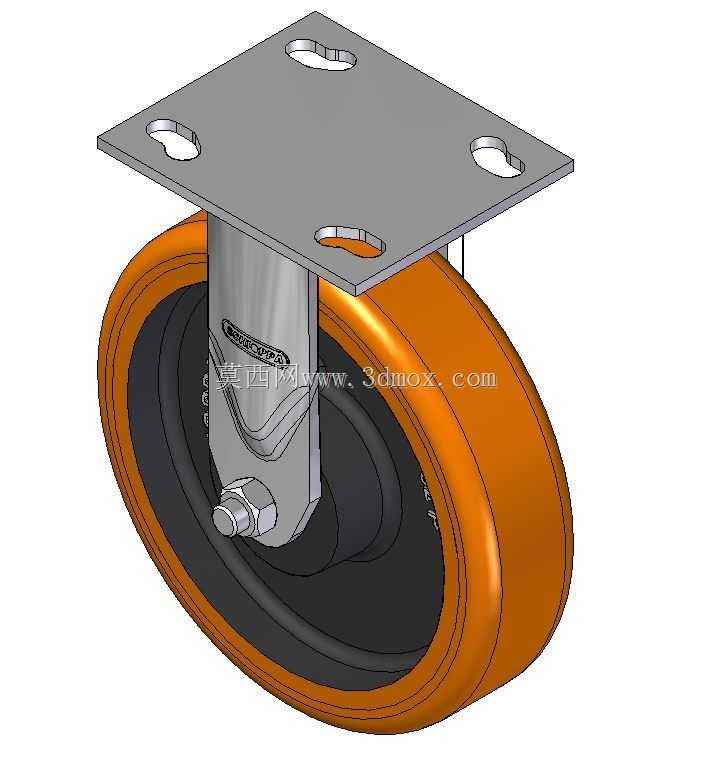

重型定向平板支架聚氨酯脚轮结构

　　这款定向脚轮的结构设计完全围绕工业重载移动场景的实际需求展开，轮面采用聚氨酯材质包覆，既保留了聚氨酯材料耐磨、静音、不伤地面的特性，又通过内层的高强度轮芯结构保证了重载下的结构刚性，不会在长时间承压后出现轮体形变、脱胶的问题。顶部的平板式安装座是这类脚轮最通用的安装形式，座板上预留的四个腰型安装孔可以适配一定范围内的安装孔位偏差，不需要设备机架在加工时做到极高的孔位精度，降低了配套机架的加工难度，安装时只需将座板贴合在设备底部的安装平面，穿入螺栓紧固即可完成装配，不需要额外的转接配件。支架部分采用厚钢板冲压成型后做表面防锈处理，支架与轮体的连接轴采用铆接结构，配合轴套部位的间隙控制，既保证轮体转动时的顺滑度，

　　又不会出现径向窜动的问题，定向结构的设计让脚轮只能沿直线方向行进，适合搭配万向脚轮使用，在需要定向移动、避免设备行进时出现偏移的场景下，这类定向脚轮通常布置在设备的固定侧，配合带刹车的万向轮实现设备的移动与定位。从安装边界来看，这类脚轮的安装座板尺寸、轮径、整体安装高度都有明确的适配范围，选型时需要先确认设备底部的安装空间是否匹配整体高度，避免安装后设备整体高度超出设计预期，同时要根据单轮的额定负载匹配设备总重，通常选型时会预留1.5倍以上的安全系数，避免设备满载时脚轮负载超出额定值出现结构损坏。轮面的聚氨酯材质在车间环氧地面、水泥地面都能适配，不会像硬质铸铁轮那样刮伤地面涂层，同时滚动阻力更小，推动设备时更省力，

　　轮体内部的轴承结构做了密封处理，可以阻挡车间内的粉尘、碎屑进入轴承内部，延长轴承的使用寿命，减少日常维护的频次。在仓储物流设备、重型工装台架、工业加工设备的移动结构设计中，这类定向平板脚轮是非常常用的移动部件，建模时还原了支架的折弯弧度、安装孔的位置尺寸、轮体的包覆层厚度、铆接部位的结构细节，完全可以直接用于设备的整体装配干涉检查，也可以作为选型时的结构参考，确认安装尺寸是否匹配设计需求。
