重型平板安装式聚氨酯包胶万向脚轮结构

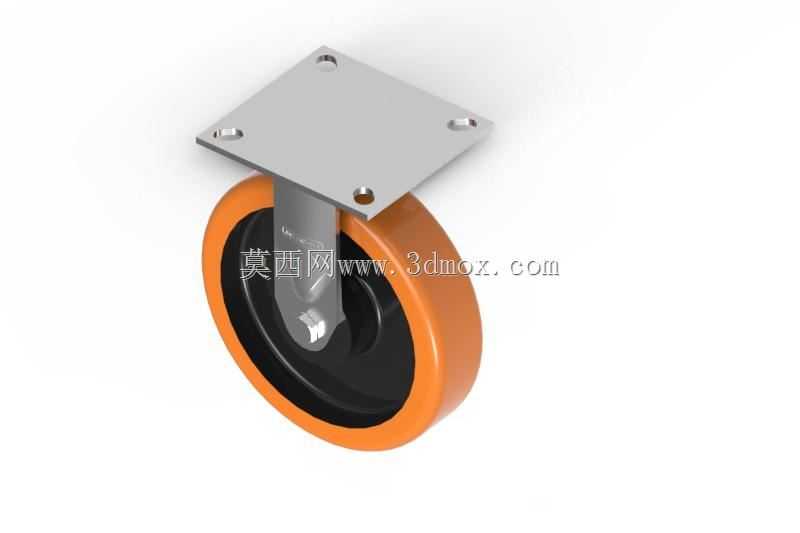

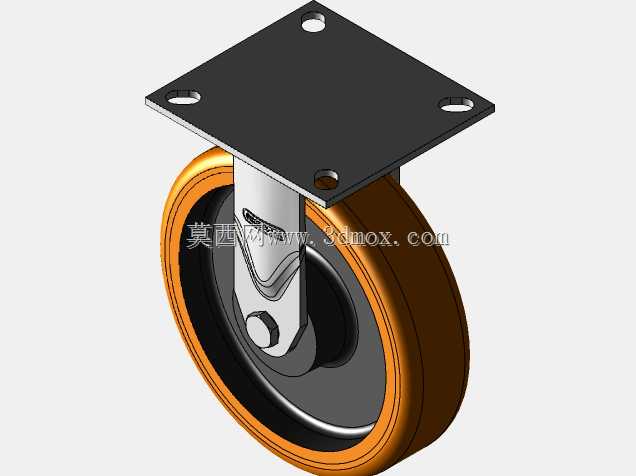

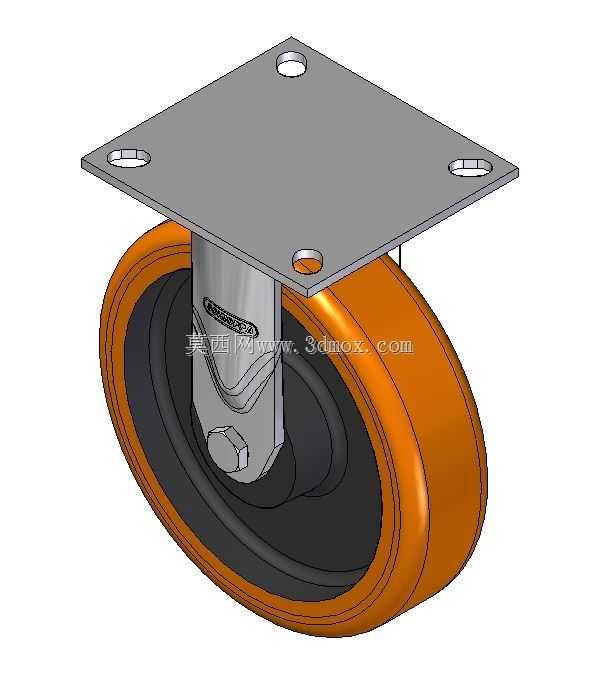

　　在各类工业生产场景中，脚轮作为设备移动的核心支撑部件，直接决定了工装周转车、重型货架、自动化移动工作站、车间转运设备的移动顺畅度与负载可靠性，这款平板安装式的包胶万向脚轮，就是针对中重载移动场景开发的支撑行走部件。从结构设计来看，这款脚轮采用顶部方形法兰安装板作为连接界面，安装板上预留四个对称分布的沉头安装孔，安装时可通过螺栓直接与设备底部的安装基面锁紧，无需额外设计转接支架，能大幅降低设备底部的安装结构复杂度，适配多数标准工业设备的底部安装空间。轮架部分采用加厚金属支架冲压成型，转向回转部位采用铆接式回转结构，支架与轮体的连接轴经过加粗处理，可承受径向与轴向的复合载荷，避免重载转向时出现支架变形、回转卡滞的问题。

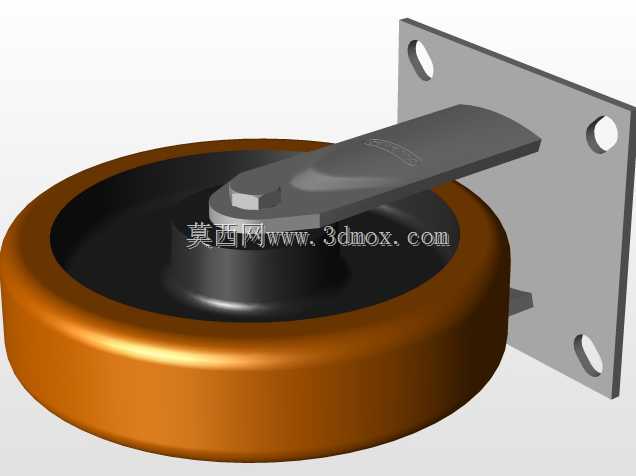

　　轮体部分采用双材质复合结构，内层为高强度硬质轮芯，承担主要的负载支撑作用，外层包覆橙色聚氨酯弹性体，这种材质搭配既保证了轮体的整体承载强度，又能通过外层聚氨酯的弹性形变吸收地面不平整带来的振动，同时聚氨酯材质具备优异的耐磨性能，在环氧地坪、水泥地面、瓷砖地面等常见工业地面上移动时，不会划伤地面，滚动阻力也远低于传统铸铁轮或尼龙轮，推动设备时更加省力。从安装边界来看，方形安装板的孔位布局符合工业脚轮的通用安装尺寸规范，轮体的回转半径经过优化，转向时轮体不会与安装板边缘、设备底部的突出结构发生干涉，安装时只需确认设备底部预留的安装空间大于轮体的最大回转直径，即可完成适配。在实际选型应用中，这类脚轮通常四个为一组搭配使用，

　　其中两个可搭配带刹车结构的同规格脚轮，用于设备停靠时的位置固定，广泛适配车间物料周转车、中型设备移动机架、自动化生产线移动工位、仓储移动货架等需要频繁移位又需要稳定支撑的场景。设计这款脚轮的三维结构时，需要重点关注回转副的配合间隙，间隙过大会导致转向旷量，设备移动时出现晃动，间隙过小则会导致转向阻力增大，推动时转向不灵活；同时轮体与支架的连接轴需要保证足够的强度储备，避免满载时遇到地面凸起冲击出现轴体断裂的问题；聚氨酯包胶层与内层轮芯的结合面需要设计防滑结构，避免长期使用后包胶层与轮芯出现脱层打滑的情况。轮面采用圆弧过渡设计，与地面的接触面积经过优化，既保证足够的接触面积降低单位面积压力，减少轮面磨损，又避免接触面积过大导致滚动阻力升高，兼顾了负载能力与移动顺畅性。
