工业通风配套风机消音降噪装置结构

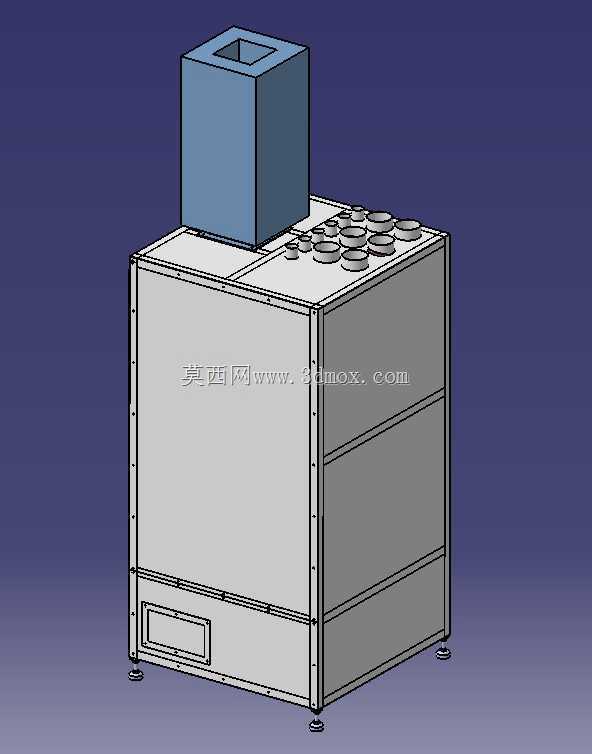

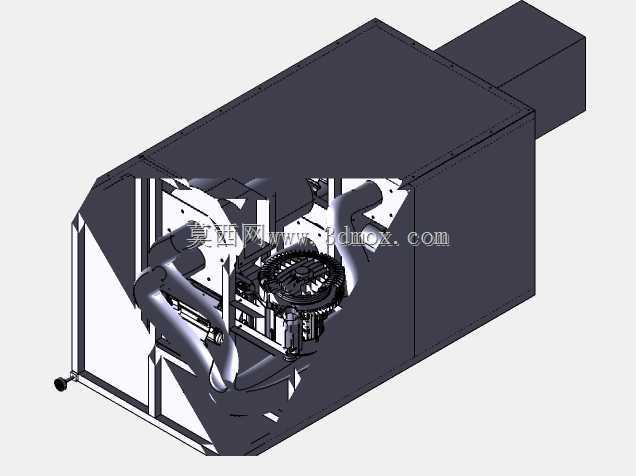

　　在工业厂房通风系统、废气处理排风链路、车间集中除尘系统的风机出口段，气流脉动与叶片旋转切割空气产生的宽频噪音，往往会超出职业健康噪音限值要求，同时沿风道传递至厂区办公区域或厂界外引发噪音扰民问题，这款消音装置正是针对这类场景设计的配套降噪组件。从结构设计来看，装置主体采用框架式钣金拼接结构，外层为满焊密封的冷轧钢板壳体，内部预留了阻性消音棉填充腔，顶部设置方形风道对接接口，可直接与高压离心风机的出风口法兰匹配连接，无需额外加工变径接头即可完成装配。顶部排布的多组圆形接口为分支风道预留接口，可同时对接多台工位除尘吸风罩的支管路，在实现多支路排风汇流的同时，对各支路传递的气流噪音进行前置消音处理。装置底部设置四个可调式支撑脚，

　　可根据现场地面平整度调整安装高度，抵消地面不平带来的装配应力，避免壳体长期受力变形导致密封失效。设计阶段充分考虑了现场安装的边界条件，主体外壳采用分段式螺栓拼接结构，无需大型吊装设备即可完成现场组装，侧面预留的检修口可定期更换内部老化的消音填充材料，无需整体拆解设备即可完成维护作业。消音腔内部采用多段折流结构设计，延长气流在腔体内的停留路径，通过阻性材料吸收中高频气流噪音，同时腔体截面的突变设计可有效削弱低频段的噪音传递，整体消音量可满足工业厂区厂界噪音排放的常规要求。在结构强度校核阶段，针对风机运行时产生的持续振动，框架连接处均设置了减震垫片，避免设备运行时的共振传导，同时壳体板材厚度经过核算，可承受常规通风系统的风压负载，不会出现板材震颤引发的二次噪音问题。设备的安装边界预留了足够的法兰对接余量，侧面与墙体的最小安装距离仅需预留检修开门空间即可，适配多数厂房风机房的紧凑安装空间，无需对现有风道布局做大规模改造即可替换原有普通风箱。
