汽车发动机缸体承载输送托盘结构

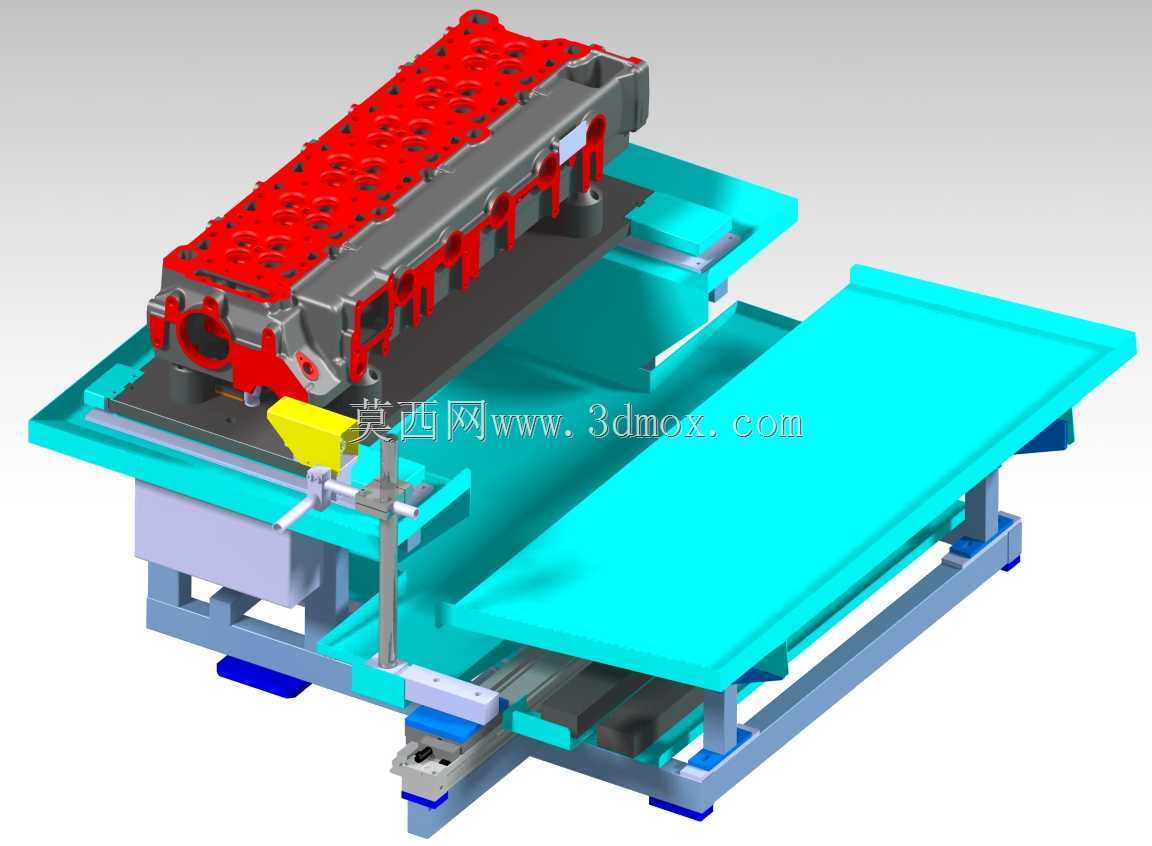

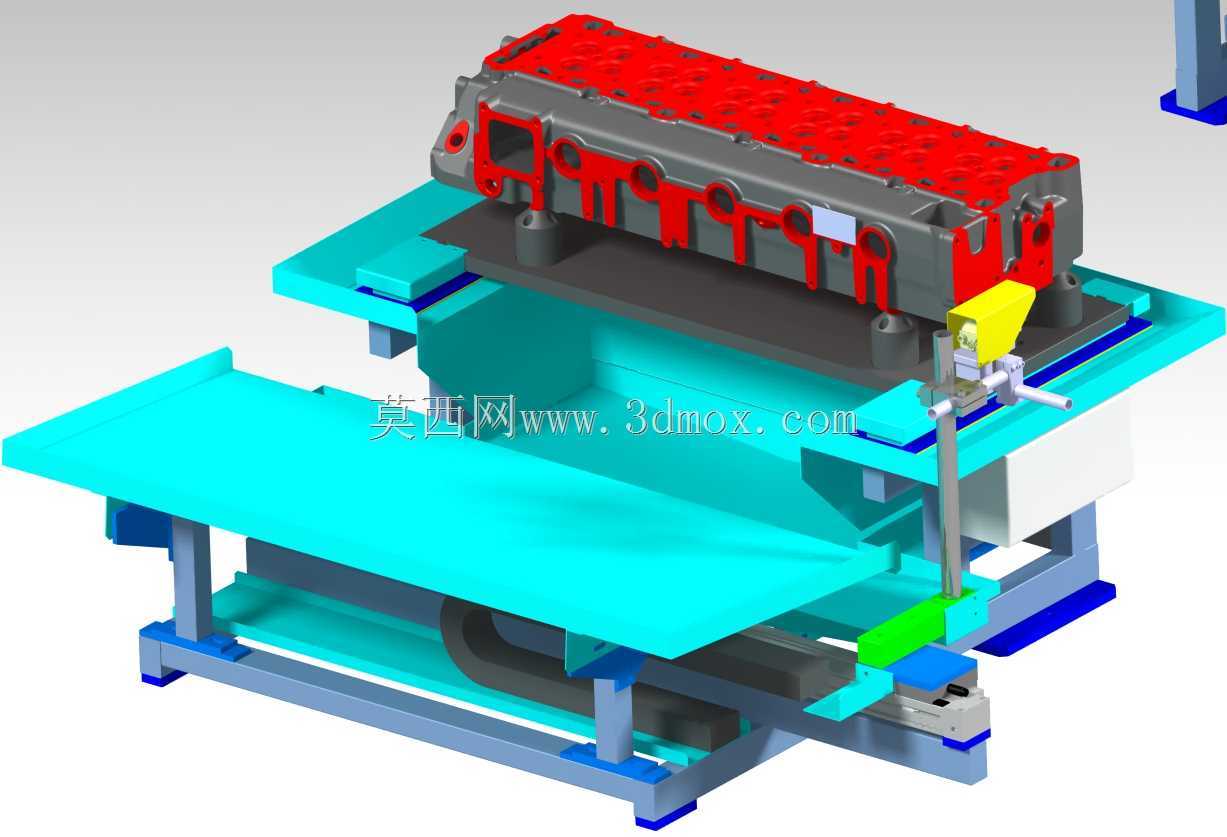

　　在汽车动力总成装配与机加工生产线中，缸体作为发动机核心基础部件，其工位间转运、工序定位的可靠性直接影响整线生产节拍与加工精度，这类专用托盘正是为适配直列多缸发动机缸体的流转需求设计。整套承载结构采用分层式框架布局，底部为型钢焊接的基座框架，框架支脚处设置可调式支撑垫脚，可适配生产线辊道、移栽机的安装高度差，基座内部预留了输送线顶升机构的避让空间，同时布置了横向滑动导轨副，可实现托盘在不同工位间的横向移位对接，满足多工序并行作业的流转需求。中层为承载主体平台，采用高刚性钢板焊接后经时效处理加工而成，平台表面根据缸体的铸造工艺基准点，布置了多点式定位支撑柱，支撑柱顶端镶嵌硬质合金耐磨垫块，避免长期承载缸体造成接触面压溃变形，

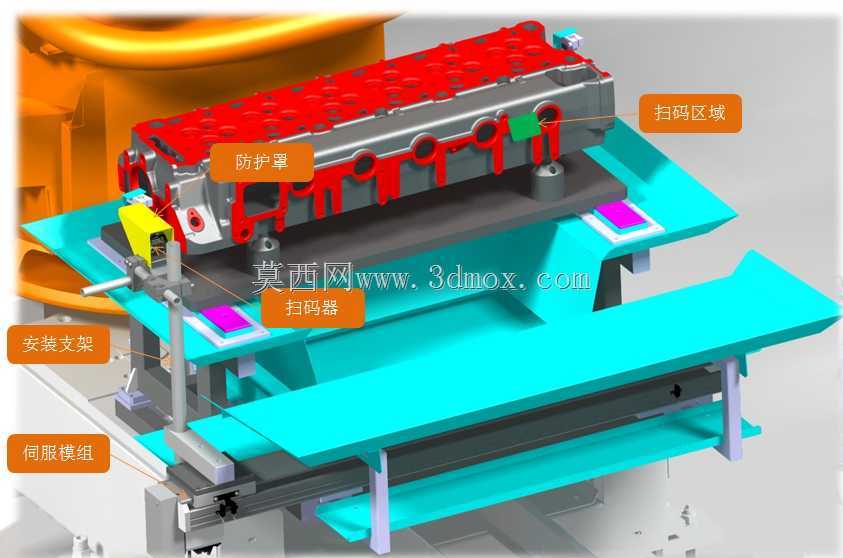

　　同时在缸体前后端面、两侧主轴孔对应位置设置了可翻转式气动夹紧机构，夹紧头采用聚氨酯包覆材质，防止装夹过程中刮伤缸体已加工表面，夹紧行程可根据不同批次缸体的铸造公差进行微调，兼容一定尺寸范围内的缸体装夹需求。托盘侧方设置了多组导向定位块，可与生产线各工位的定位销实现精准配合，重复定位精度控制在0.05mm以内，满足机加工工序的装夹精度要求。上层设置了可抽拉式辅助置物平台，用于放置缸体装配过程中所需的随行螺栓、密封件等小零件，平台边缘设置挡边防止零件滑落，同时在托盘一侧布置了随行标识安装座与检测触发块，可配合生产线的传感器实现托盘型号识别、到位检测，避免混线生产时出现工件错装问题。整套结构在设计时充分考虑了生产线的操作人机工程，

　　夹紧操作手柄布置在操作人员站立侧的黄金操作高度，无需俯身即可完成夹紧与松开操作，托盘整体的重心经过配重校核，满载状态下在辊道输送时不会出现偏载卡滞问题，所有外露的运动部件均设置了安全防护罩，避免生产过程中杂物进入导轨副造成卡涩，同时托盘的所有易损部件均采用模块化快拆设计，现场维护时无需整体拆解托盘即可完成耐磨垫块、夹紧头的更换，大幅缩短产线停机维护时间。
