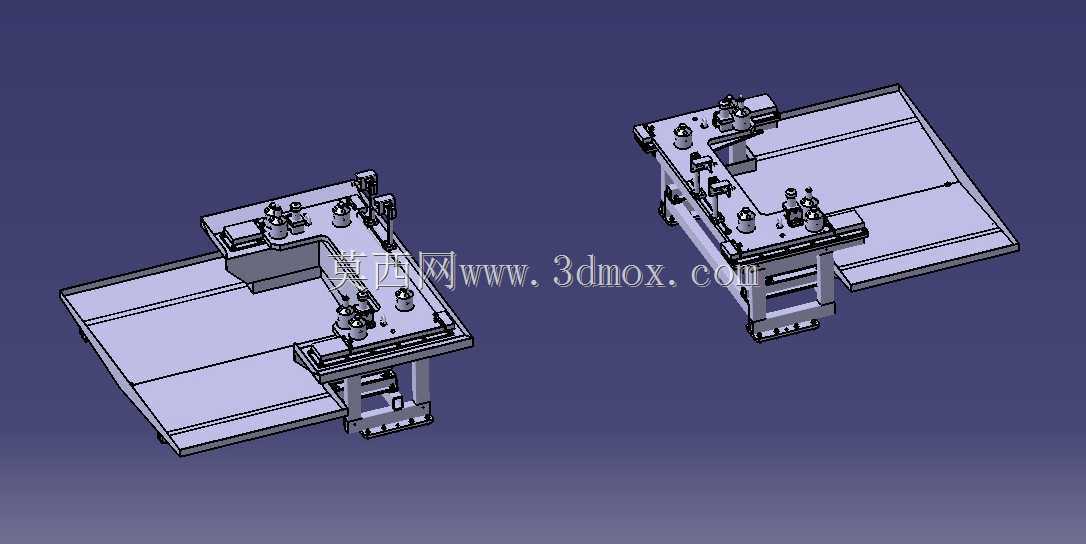

汽车发动机缸体承载定位托盘结构

　　该托盘主要应用于汽车动力总成制造环节，覆盖缸体机加工线工序转序、装配线工位承载、检测工位定位以及厂内物流周转等多个场景，是衔接各加工工序、保障缸体流转精度的核心工位载具。不同于普通平面托盘，该结构针对发动机缸体的不规则外形做了定制化适配，整体采用框架式焊接结构作为主体承载基底，台面设置多组可调式定位销与夹紧压头，可适配同系列不同排量缸体的定位需求，避免流转过程中缸体出现窜动、磕碰，保障加工基准的一致性。从设计逻辑来看，该托盘优先考虑了承载刚性与定位精度的平衡，主体框架采用矩形钢管拼焊成型，焊后做去应力处理避免长期使用出现形变，台面安装基准面经铣削加工保证平面度公差控制在0.1mm以内，定位销位置与缸体底面的工艺定位孔严格对应，

　　夹紧机构采用带自锁功能的快速压头，操作人员无需额外工具即可完成缸体的装夹与拆卸，单工位装夹耗时可控制在10秒以内，适配产线节拍要求。托盘底部设置了标准的输送线定位接口，可兼容常见的辊道输送、链条输送线的定位阻挡机构，同时预留了AGV顶升对接的空间，无需额外改造即可适配自动化产线的流转需求。外形尺寸方面，该托盘整体长宽控制在1200mm×1000mm范围内，高度不超过350mm，可适配多数机加工设备的工作台安装边界以及物流周转车的承载尺寸，两侧设置的导向倒角可避免托盘在转序对接时出现卡滞，底部的支撑脚高度统一，叠放时可嵌入上层托盘的定位槽内，减少空托盘存放的空间占用。结构上还预留了多个安装扩展位，可根据后续工艺调整加装RFID标签座、

　　工件到位检测支架、防错标识牌等附件，无需对主体结构做二次加工。托盘上的所有夹紧元件均做了发黑防锈处理，与缸体接触的定位面采用尼龙垫块做隔离，避免装夹过程中划伤缸体的加工面，同时可吸收流转过程中的小幅振动，减少工件表面的磕碰伤风险。
