汽车内饰件装配定位夹持工装结构

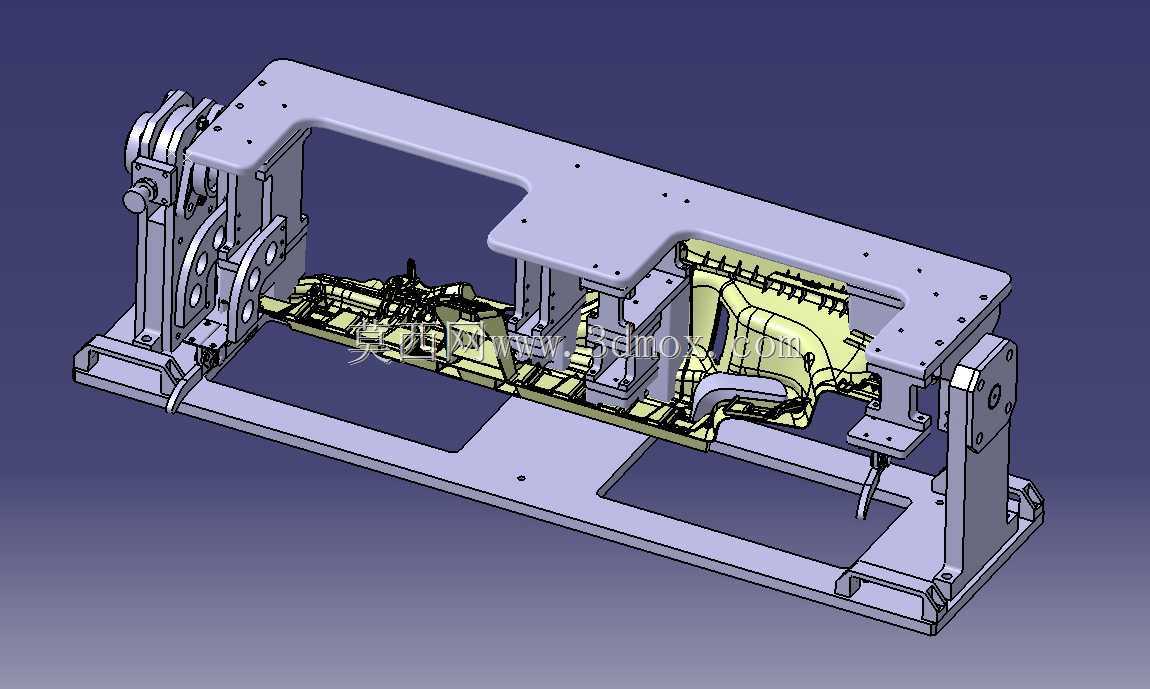

　　这套工装结构主要面向汽车内饰零部件的装配与精度检测工序，在整车零部件生产环节中，承担内饰件的定位夹持、装配辅助、形位公差校验的核心作用。从结构布局来看，整体采用框式龙门承载架构，上下两层安装基准面预留了充足的操作空间，既方便操作人员在工位上完成卡扣压装、附件粘接、线束排布等多道装配工序，也能适配视觉检测设备的拍摄视野要求，不会出现结构遮挡检测区域的问题。设计阶段优先考虑了不同批次内饰件的形位公差波动，所有与工件接触的定位支撑块都采用了可调式安装结构，支撑点位完全匹配内饰件的加强筋、安装孔位等刚性基准位置，避免夹持过程中出现工件变形、表面压痕的问题，对于软质表皮的内饰件，接触端还预留了软质包覆层的安装空间，防止损伤工件外观面。

　　左侧设置的多组调节轮组对应不同方向的压紧机构，可实现快速锁紧与释放，单工位工件装夹时间能控制在数秒内，适配流水线的生产节拍要求；右侧的铰接式翻转结构可以带动上层承载架完成小角度开合，方便工件上下料操作，也能在装配过程中调整工件的倾斜角度，降低操作人员的作业强度。安装边界方面，整体底座采用标准型材拼接结构，底部预留了与生产线工位台连接的固定孔位，可直接固定在现有装配流水线的台架上，不需要额外改造工位基础；整体宽度适配常规汽车门板、仪表板分段内饰件的尺寸范围，上下层的间距预留了工装夹具、检测探头的安装空间，不会出现运动干涉。整套结构的受力路径经过优化，所有压紧力都通过支撑立柱传递到底座框架上，长期使用不会出现基准面变形的问题，

　　定位精度能稳定保持在装配要求的公差范围内，既可以用于人工装配工位的辅助定位，也能经过简单改造适配自动化装配单元的上下料需求，对于多车型共线生产的场景，只需要更换对应的定位支撑块，就能快速切换生产的工件型号，减少工装更换的调试时间。
