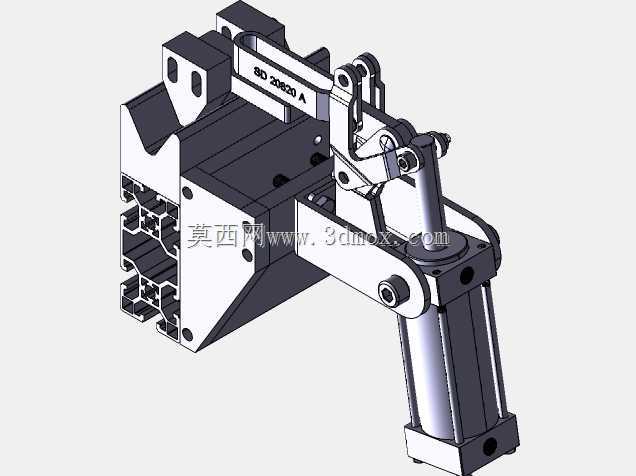

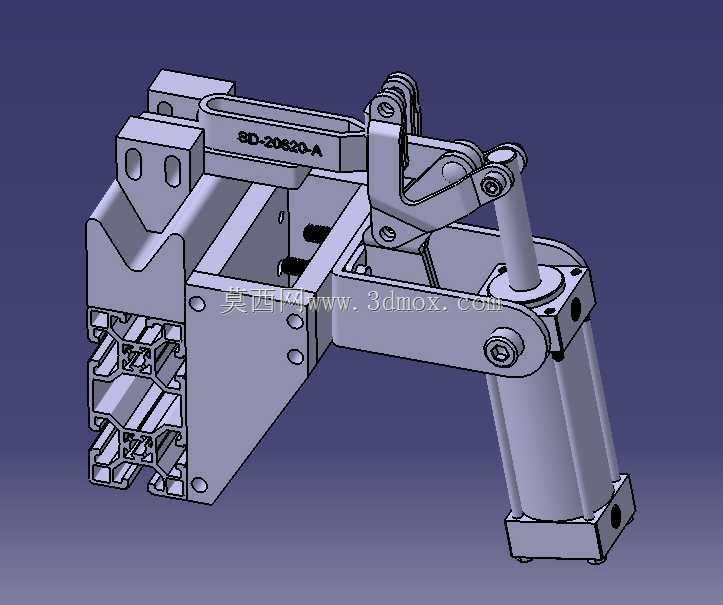

气动杠杆压紧式工装夹具结构设计

　　这款气动压紧机构常应用于自动化生产线的工件定位夹紧工位，在3C电子零部件装配、小型五金件机加工上下料、工装板载具锁定场景中使用频率较高，相比手动肘夹，它可以接入设备气路系统实现夹紧动作的自动触发，无需人工操作手柄，能适配连续运转的自动化产线节拍，降低操作人员的重复劳动强度。从结构设计逻辑来看，这套机构采用了杠杆增力的传动路径，气缸的直线输出力通过中部铰接的连杆组传递到压头端，利用肘节机构过死点的力学特性，在气源压力出现小幅波动甚至临时断气的工况下，依然可以保持足够的夹紧力，避免工件受加工振动影响出现移位，保障加工或装配的位置精度。安装侧采用标准工业铝型材作为承载基座，基座上预留的T型槽可以灵活调整整个夹紧机构的安装位置，

　　适配不同外形尺寸的工件装夹需求，不需要重新加工定制安装底板，能缩短工装调试的周期。压头端的V型定位结构可以对圆柱形、矩形截面的工件实现自适应对中，接触位置做了圆角过渡处理，避免夹紧过程中刮伤工件表面，压臂的开合行程经过匹配设计，既保证足够的工件取放空间，又控制了气缸的伸出长度，减少不必要的空行程耗时，提升动作响应速度。整个机构的铰接点都采用了销轴加耐磨衬套的配合形式，长期往复运转下的磨损量更小，维护时只需要定期更换衬套即可，不需要整体更换结构件，降低长期使用的维护成本。气缸的安装座采用铰接式连接，可以适配杠杆摆动过程中的角度变化，避免气缸杆承受径向力，延长气缸的密封件使用寿命。从安装边界来看，

　　整套机构的横向安装尺寸适配40系列标准铝型材的安装孔距，垂直方向的高度可以通过调整压臂的连接位置做小幅适配，进气口预留了标准快插接头的安装螺纹，可以直接接入工厂常规的0.5-0.7MPa压缩空气回路，不需要额外配置增压元件就能满足常规工件的夹紧力需求。在做产线布局时，需要预留压臂开合的摆动空间，避免和周边的送料机构、加工主轴产生运动干涉，机构的固定端需要通过T型螺栓和铝型材基座可靠锁紧，承受夹紧反力时不会出现位置偏移。
