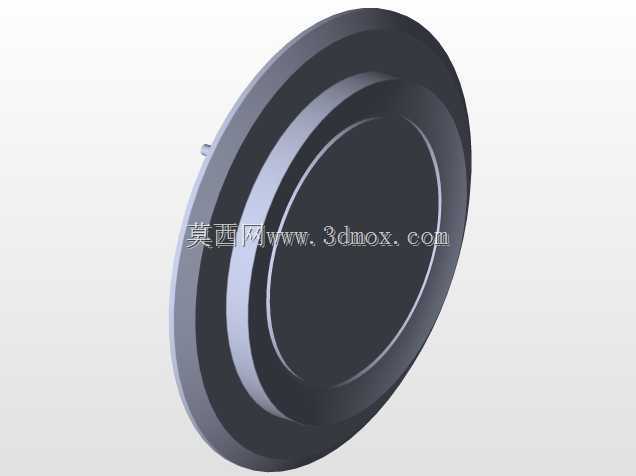

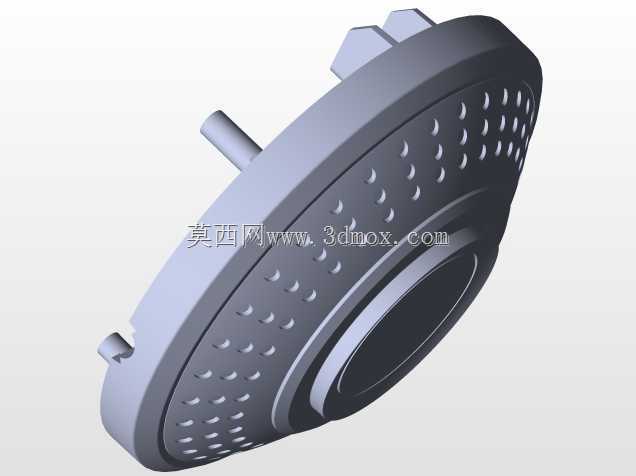

焊接连接机用圆形法兰式传感连接构件

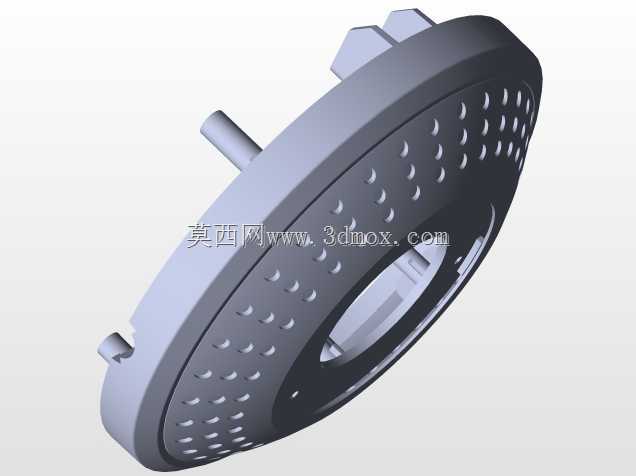

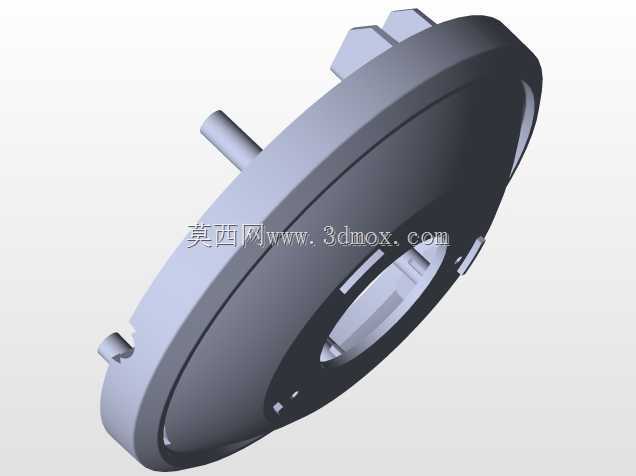

　　在自动化焊接产线的工位布局里，这类圆形连接构件常被布置在焊枪进给模组与焊接位置检测传感单元的衔接位置，承担着传感模块定位、焊接过程中应力传导、以及防护内部传感元件免受焊渣飞溅损伤的作用。从结构设计逻辑来看，构件采用阶梯式圆盘造型，外层大直径法兰边预留了均匀分布的安装孔位，可直接通过螺栓锁紧在焊接机的固定立板上，安装时无需额外设计转接工装，能直接匹配市面上多数自动焊接设备的安装基面尺寸，安装边界控制在法兰外径范围内，不会额外占用焊枪周边的操作空间，避免与工件夹持工装产生运动干涉。内层的阶梯凸台结构做了同心度公差约束，设计时将凸台与安装基面的同轴度控制在0.02mm以内，保证装配后传感单元的检测轴线与焊枪进给方向完全重合，

　　减少焊接位置检测的系统误差。构件侧面预留的细小凸柱是走线防护结构，内部开有贯通的穿线孔，传感单元的信号线缆可从该孔位引出至设备控制箱，避免线缆裸露在焊接作业区域被高温焊渣烫损。从实际使用场景出发，这类构件的厚度设计充分考虑了焊接作业时的热传导影响，法兰盘的厚度足以分散焊接过程中传递到构件上的热量，避免热量直接传导至后端的传感元件造成温漂，影响检测精度。设计时还在构件的外圈做了微小的倒角处理，既可以去除加工后的锐边避免装配时划伤操作人员，也能在安装时起到导向作用，让螺栓孔更快对准安装位。在焊接设备的日常维护中，这类构件的拆卸也十分便捷，只需松开法兰边上的固定螺栓即可整体拆下，无需拆解周边的焊枪管线与其他模组，

　　能大幅缩短传感单元的校准与更换时长。构件的阶梯面之间做了退刀槽设计，加工时可一次装夹完成所有配合面的车削加工，减少装夹次数带来的形位公差，同时也能降低加工成本，适合批量配套焊接设备生产使用。在多工位焊接转盘的布局中，这类构件也可被用于工位检测传感器的安装基座，其圆盘造型可适配不同角度的安装需求，只需调整法兰的锁紧角度即可改变传感单元的检测方向，无需重新设计安装支架。
