带棘轮调节结构的自动锁螺丝执行组件

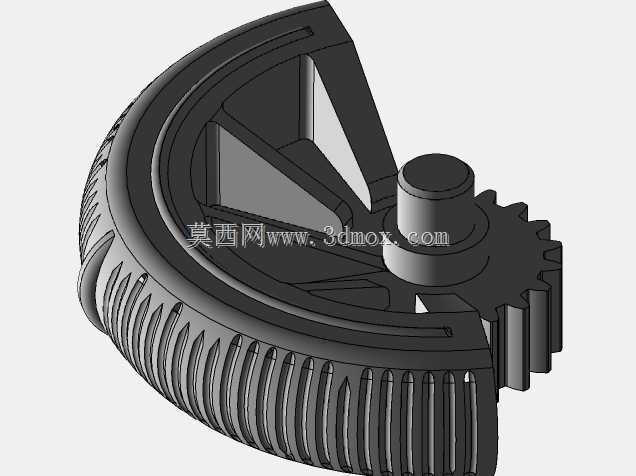

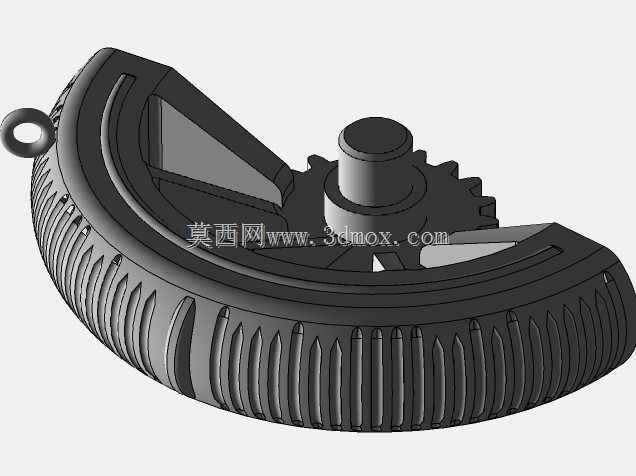

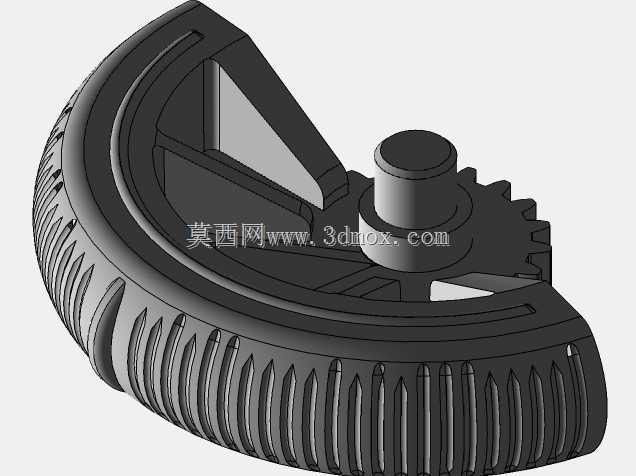

　　在消费电子组装、小家电总装、汽车低压线束端子装配这类需要密集锁付螺丝的产线场景里，锁付执行端的调节便利性、扭矩传递稳定性直接决定了单工位的作业效率与锁付良率。这套带棘轮调节结构的锁付组件，正是针对手持自动锁螺丝设备、桌面式三轴锁螺丝工位的扭矩调节与批头驱动需求设计，区别于传统固定式扭矩输出的锁付端头，它把扭矩调节、单向传动、批头同轴驱动三个核心功能整合在一个紧凑的轮式结构里，不需要额外加装调节拨杆或者外置扭矩旋钮，操作人员在作业间隙单指就能拨动外圈的防滑齿圈完成扭矩档位切换，适配不同规格螺丝的锁付扭矩要求。从结构设计逻辑来看，组件外圈的防滑齿圈做了等距的径向凸棱设计，凸棱的高度、间距完全贴合成年人指腹的按压触感，

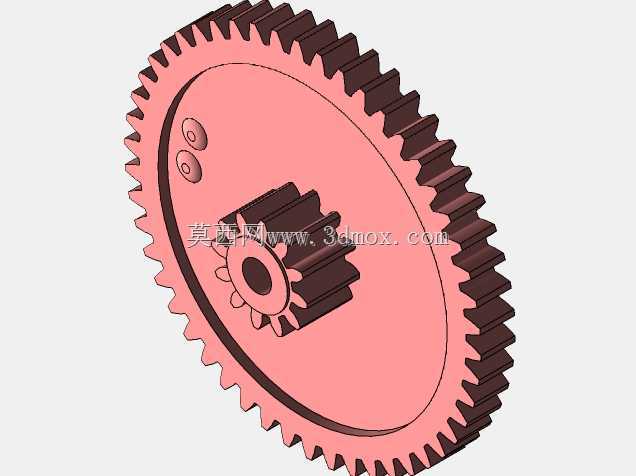

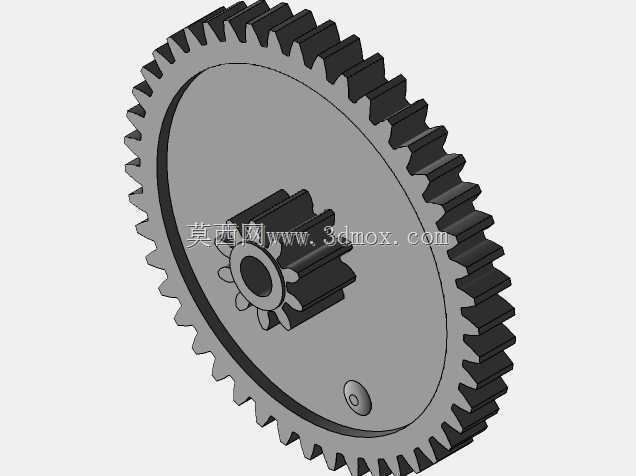

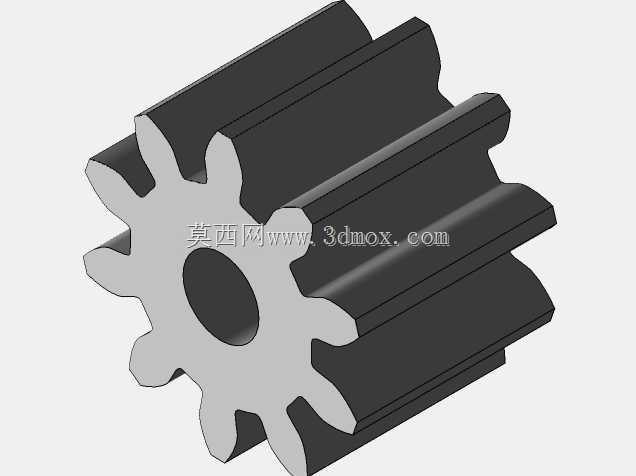

　　即使操作人员佩戴薄款丁腈作业手套，也能获得足够的摩擦力完成档位转动，不会出现打滑脱手的情况；齿圈内部做了三角放射状的加强筋结构，筋条的厚度根据受力仿真结果做了差异化设计，靠近中心轴座的位置筋条厚度更大，往齿圈外缘逐渐收薄，既保证了转动受力时的结构刚性，不会因为长期反复拨动出现筋条断裂、齿圈变形的问题，也尽可能控制了组件的整体重量，降低手持作业时的操作疲劳感。中心位置的圆柱轴座是批头安装的定位基准，轴座的内径公差控制在H7级，和批头夹持杆的配合间隙控制在0.02mm以内，保证高速旋转锁付时批头不会出现径向跳动，避免螺丝锁付时出现滑牙、偏位的问题；轴座一侧集成的直齿圆柱齿轮，是和设备内部的驱动电机输出齿轮啮合的传动部件，齿轮的模数、

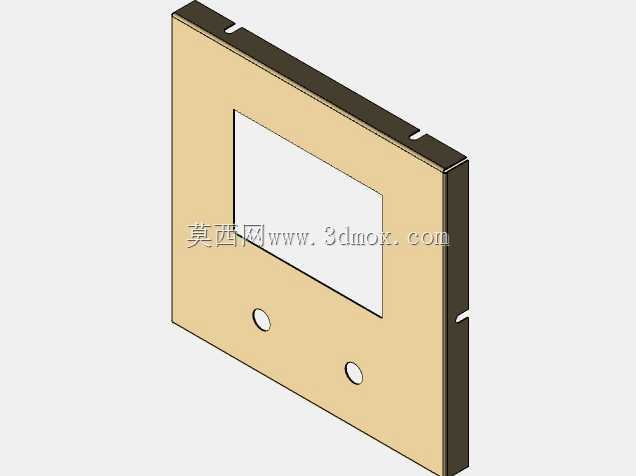

　　齿厚根据额定输出扭矩做了匹配设计，齿面做了圆角过渡处理，减少啮合传动时的应力集中，长期满负载传动也不会出现断齿、齿面过度磨损的问题。组件内置的棘轮单向传动结构，是实现扭矩调节不影响正常锁付传动的核心，当正向转动锁付时，棘轮卡爪完全卡合，驱动扭矩可以无损耗传递到批头端，保证锁付扭矩的输出精度；当反向拨动外圈齿圈调节扭矩档位时，棘轮结构处于脱开状态，调节动作不会带动中心轴和批头转动，避免调节过程中批头刮花工件表面。从安装边界来看，整个组件的最大外轮廓是外圈齿圈的圆柱面，安装时只需要在设备端盖上预留对应直径的圆形安装孔，齿圈突出端盖表面的高度控制在12mm，既保证手指拨动时有足够的接触高度，也不会因为突出过多导致作业时意外磕碰移位；

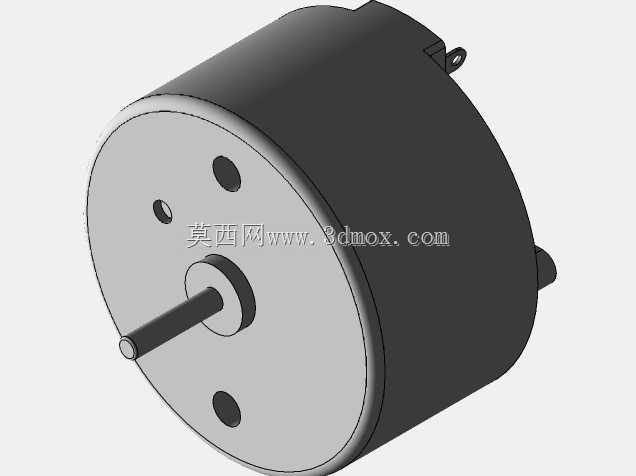

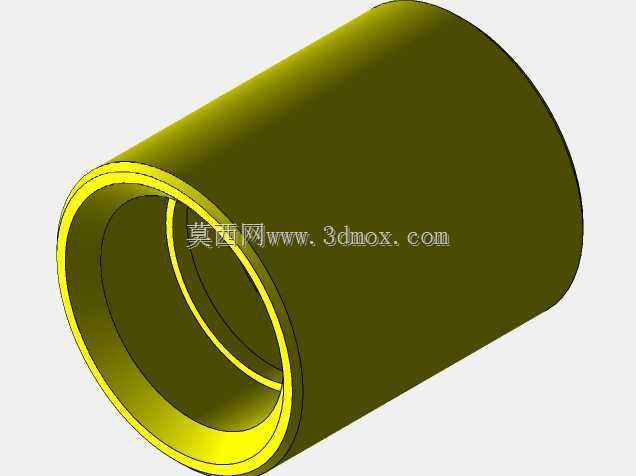

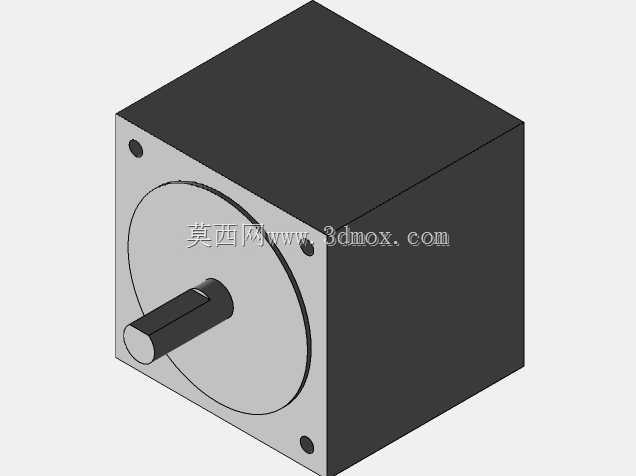

　　中心轴座的轴向定位尺寸和设备内部的轴承位完全匹配，不需要额外加装定制轴套就能完成装配，齿轮的啮合中心距和常规30W直流锁付电机的输出轴中心距通用，替换原有锁付端头时不需要改动设备内部的安装支架结构，适配性很强。实际产线应用中，这类组件可以覆盖M1.2到M4规格的自攻螺丝、机牙螺丝的锁付需求，针对不同材质的工件——比如ABS塑料外壳、铝合金压铸件、PCB板组件，只需要拨动外圈齿圈切换到对应的扭矩档位，就能避免扭矩过大导致的工件开裂、螺丝滑牙，或者扭矩过小导致的螺丝锁附不到位的问题；相比传统需要用螺丝刀拧动调节螺母的锁付端头，单档位调节的时间从原来的15秒以上缩短到2秒以内，在频繁切换螺丝规格的小批量多品种组装产线上，能大幅减少工位的调机等待时间。结构设计时还考虑了车间粉尘环境的适配性，齿圈和内部棘轮腔的配合间隙做了迷宫式密封结构，组装时在腔体内填充适量的润滑脂，就能阻挡组装车间里的塑料碎屑、金属粉尘进入棘轮啮合面，避免长期使用后出现卡滞、调节不顺的问题，日常维护只需要每半年拆开清洁一次重新加注润滑脂即可，不需要更换易损件，维护成本很低。
