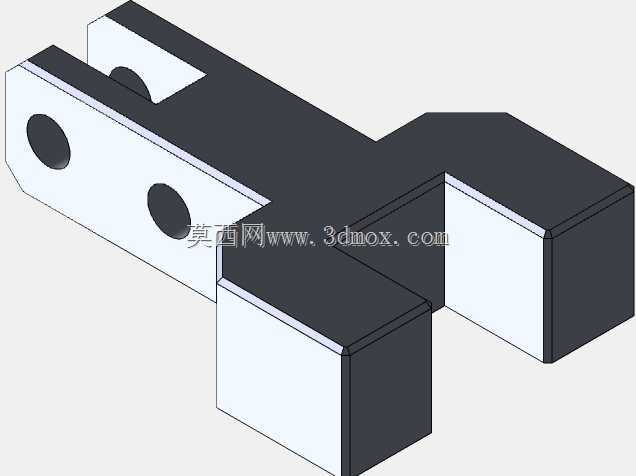

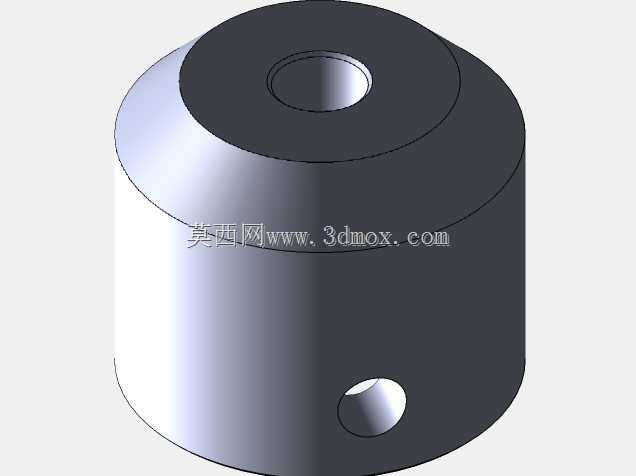

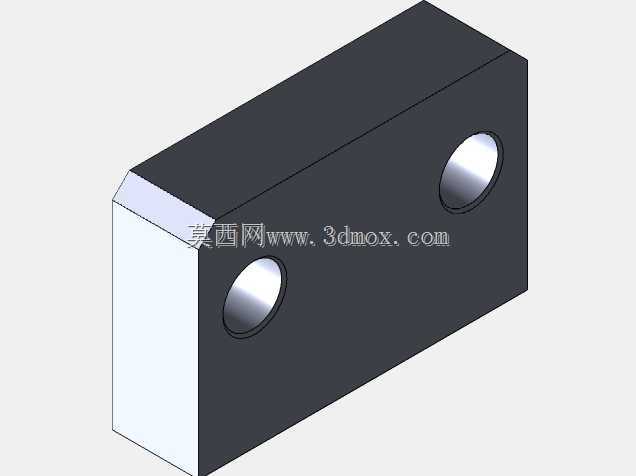

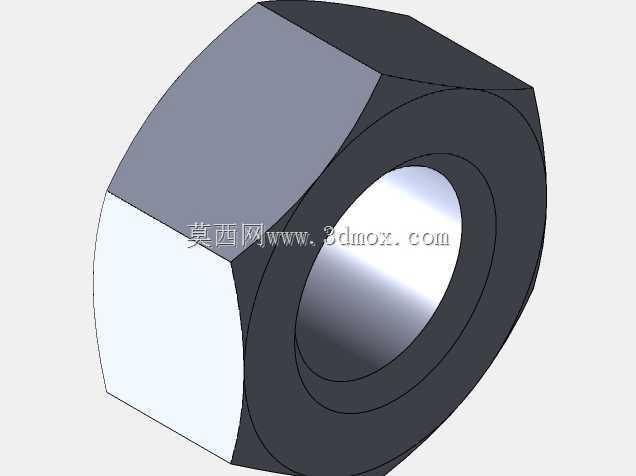

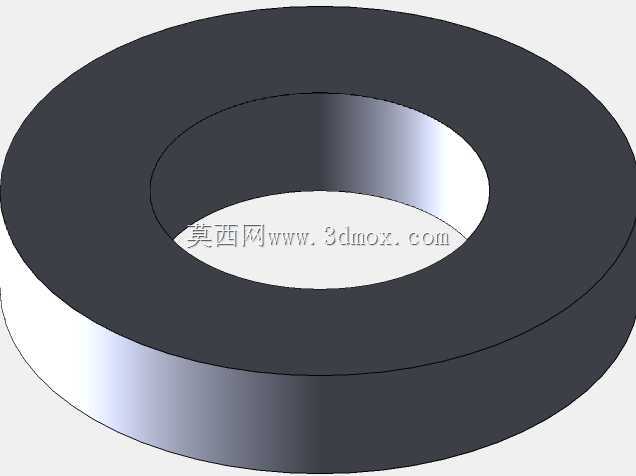

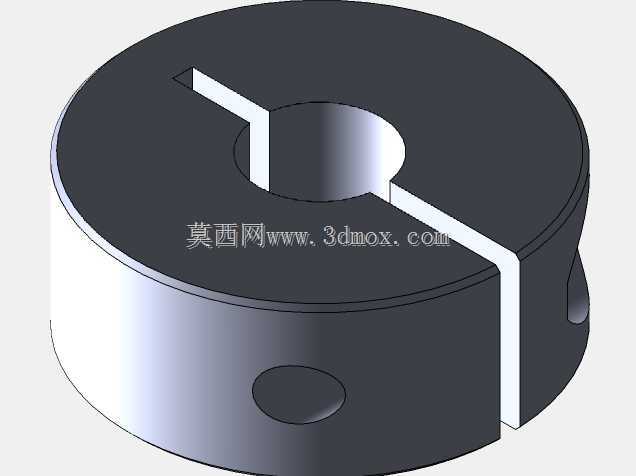

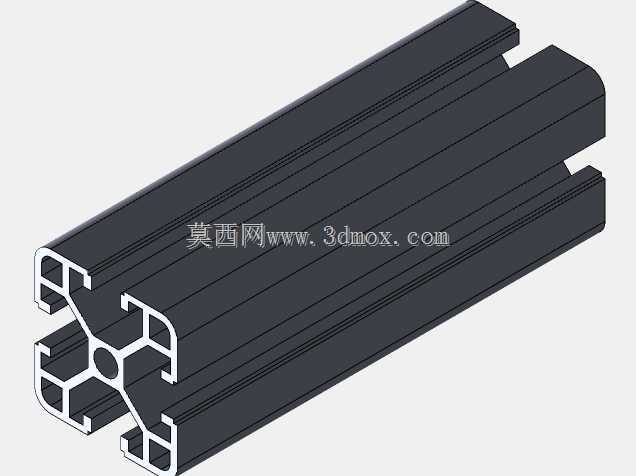

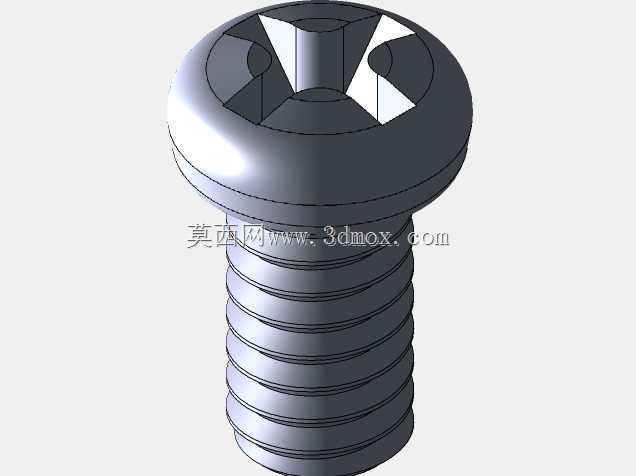

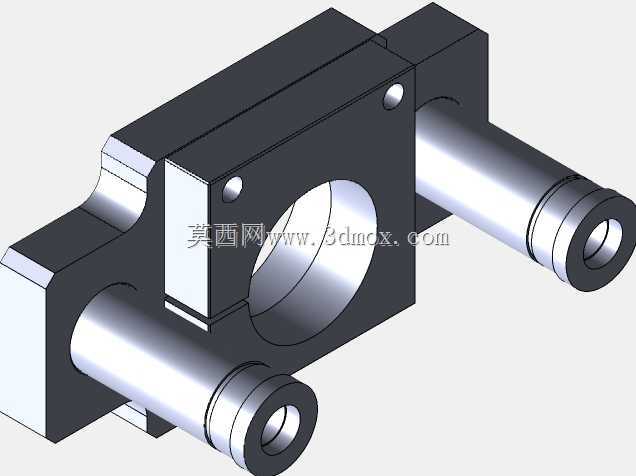

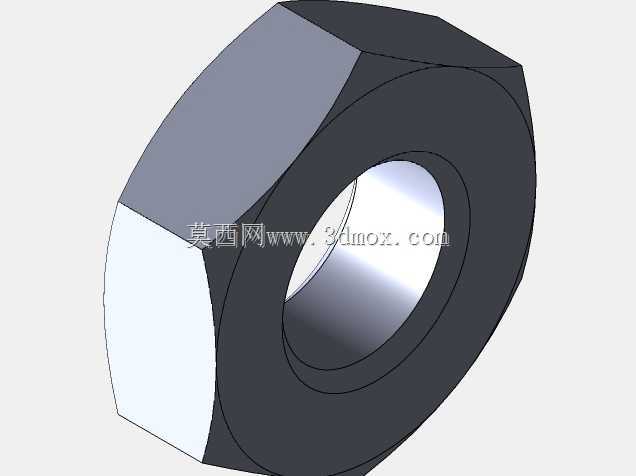

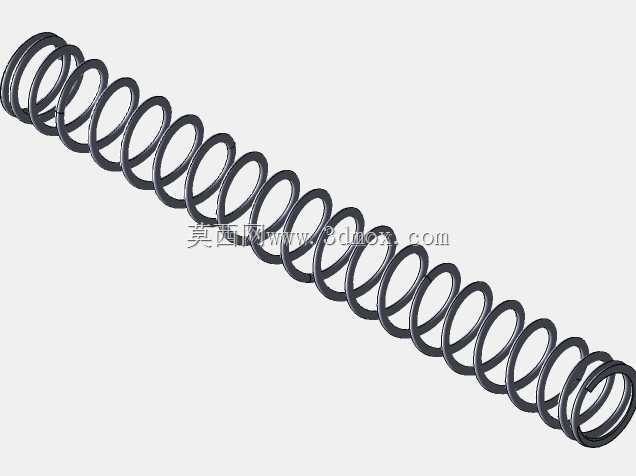

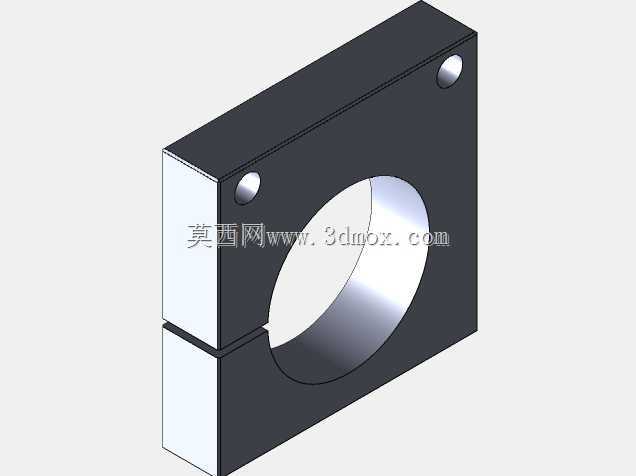

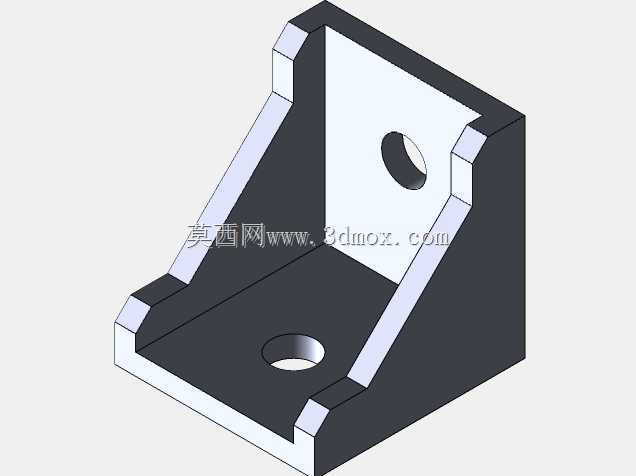

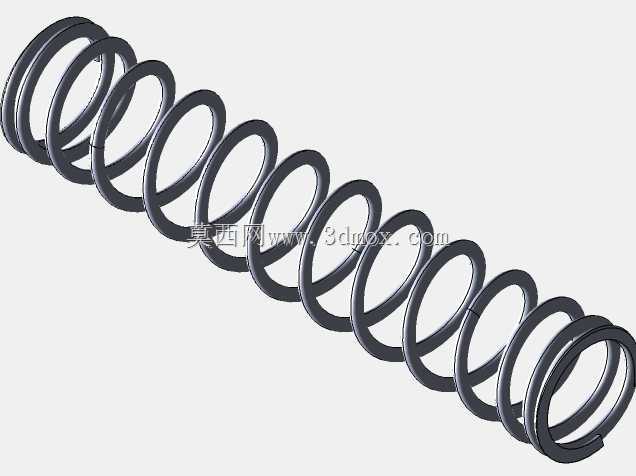

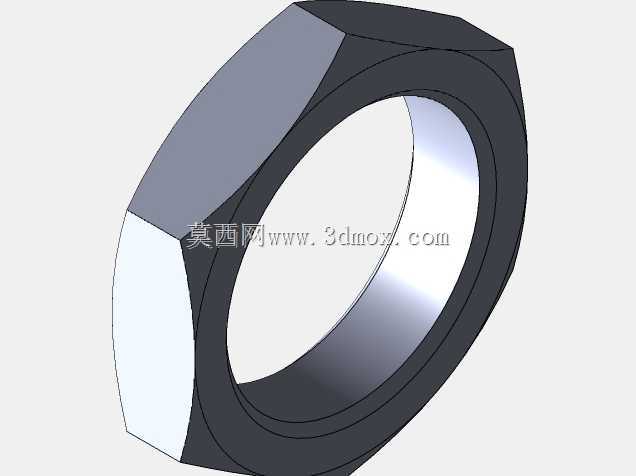

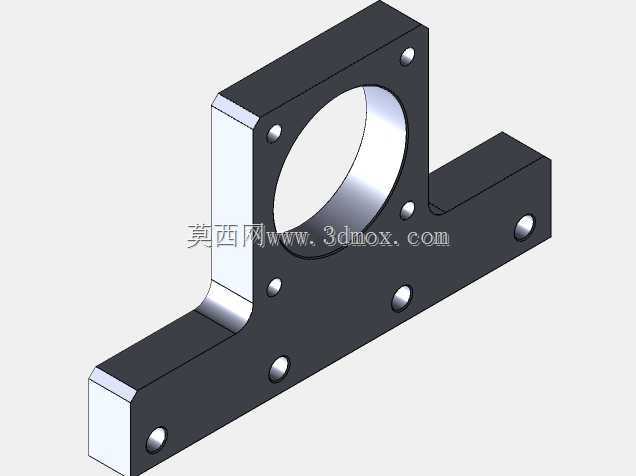

小型阀体压装装配工装设备结构

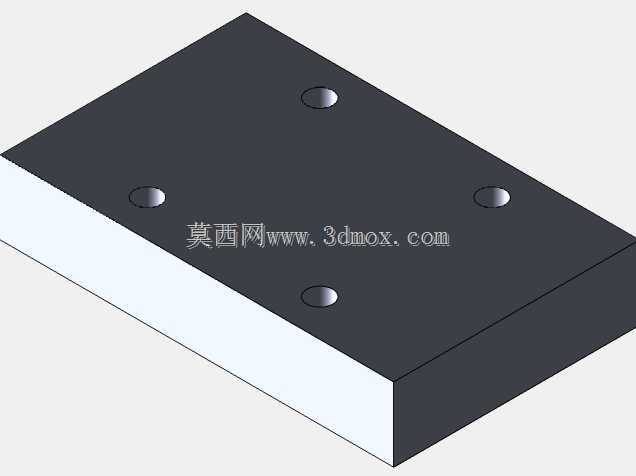

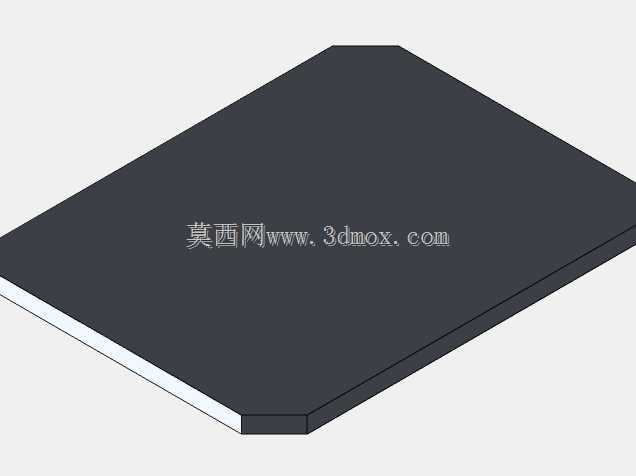

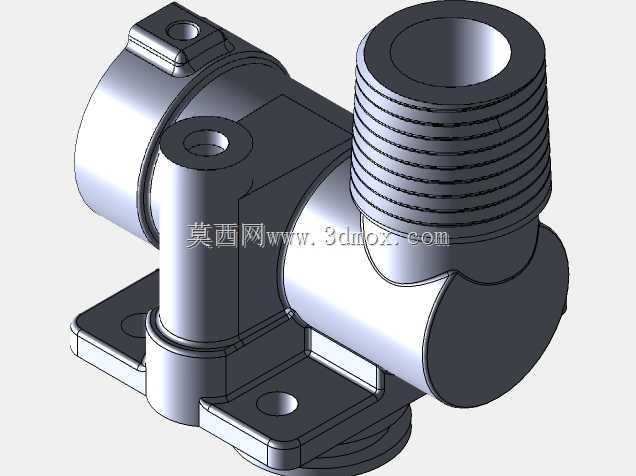

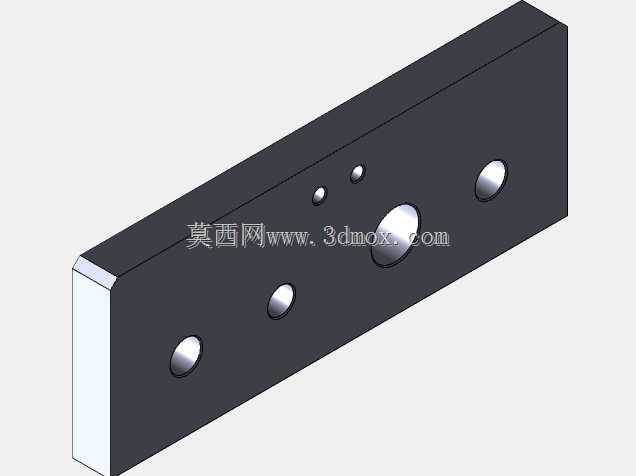

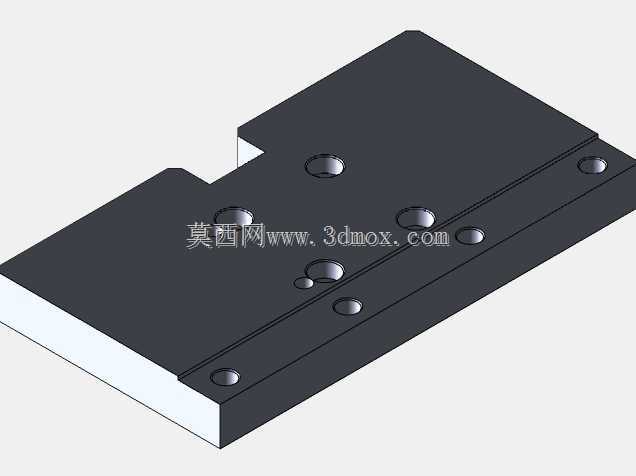

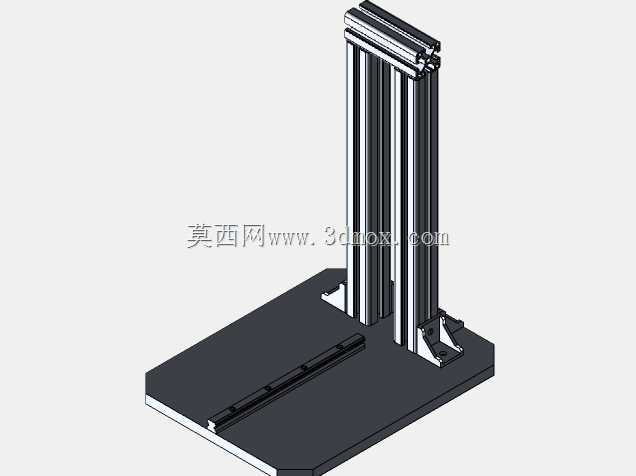

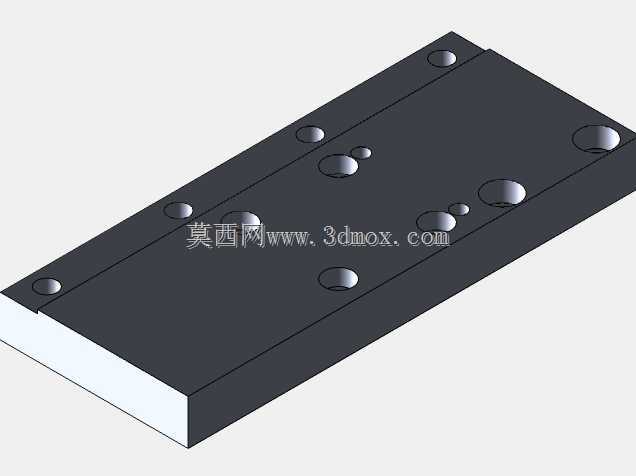

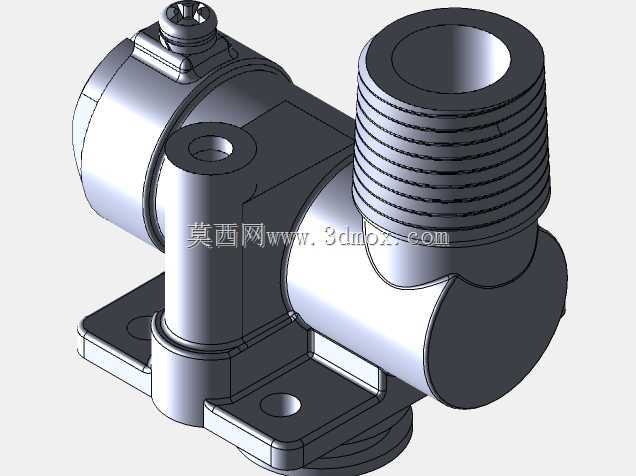

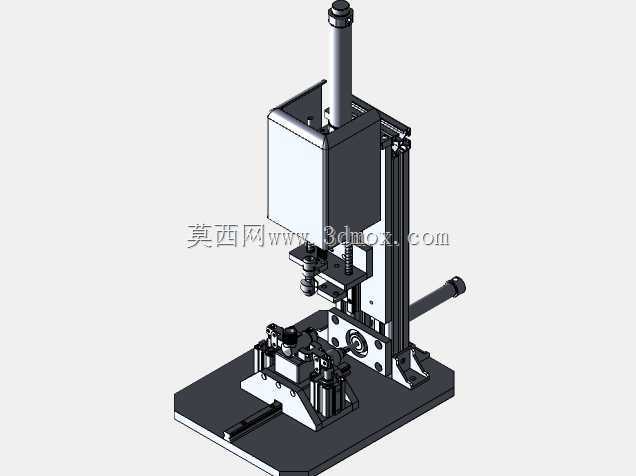

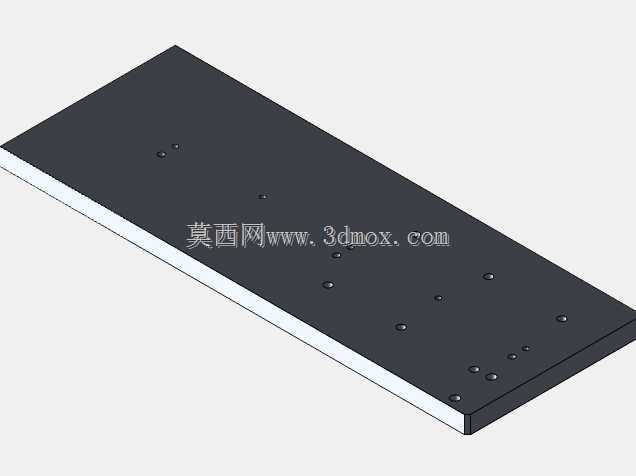

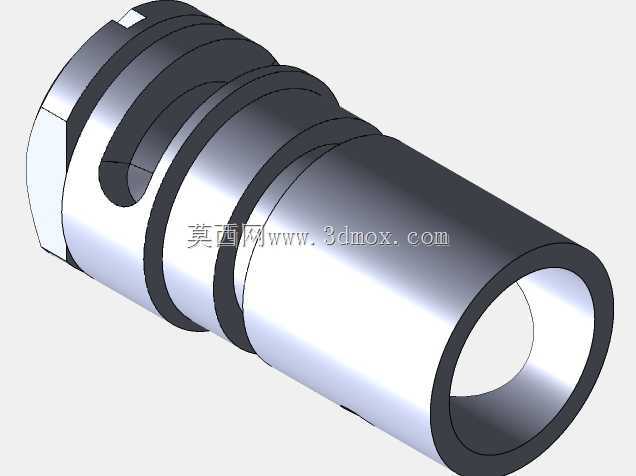

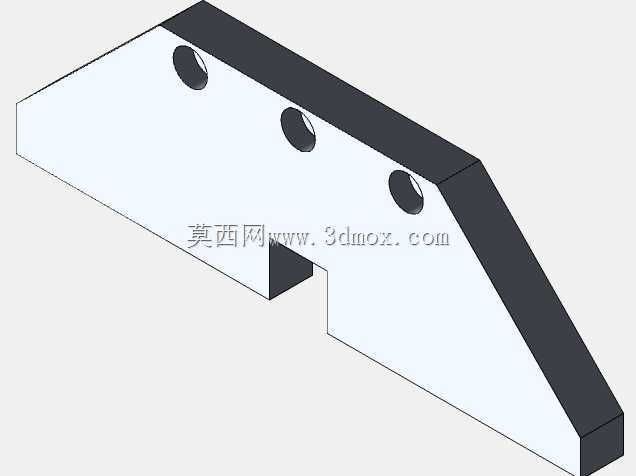

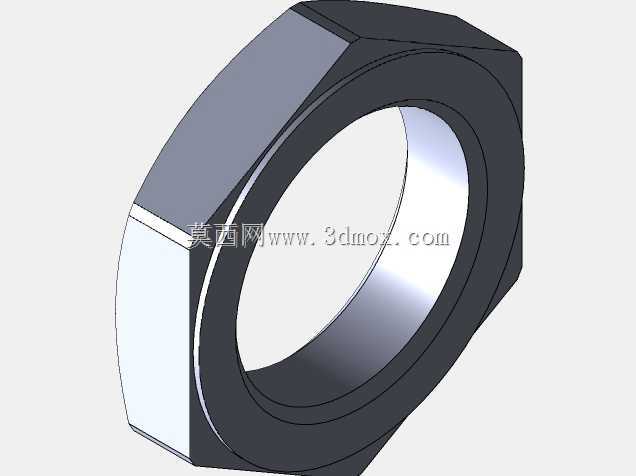

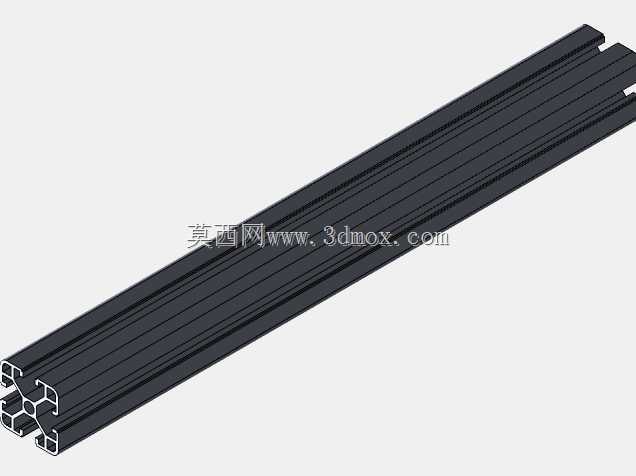

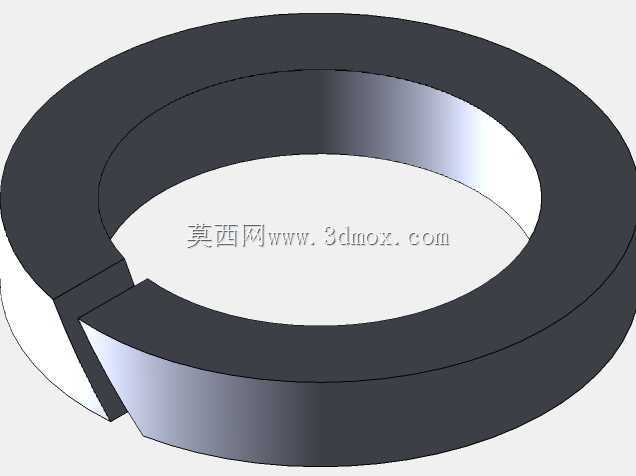

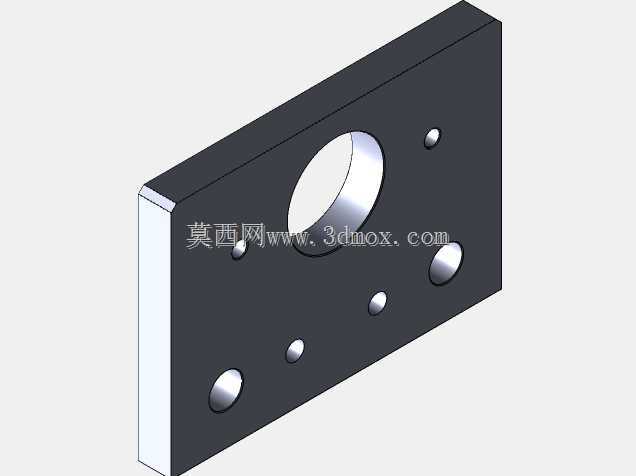

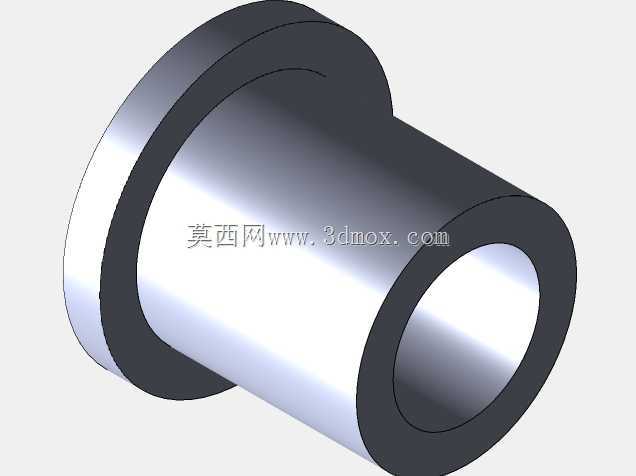

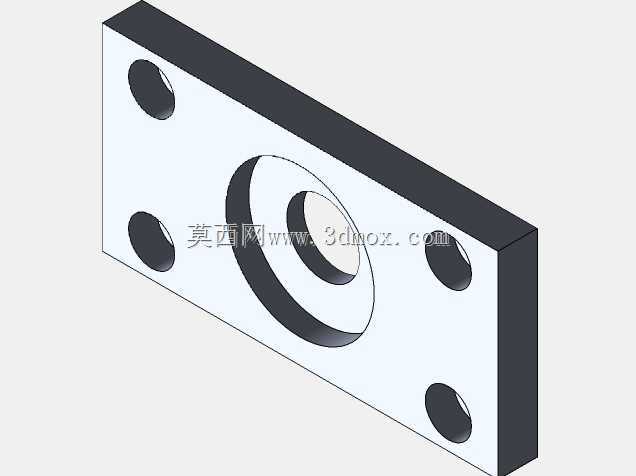

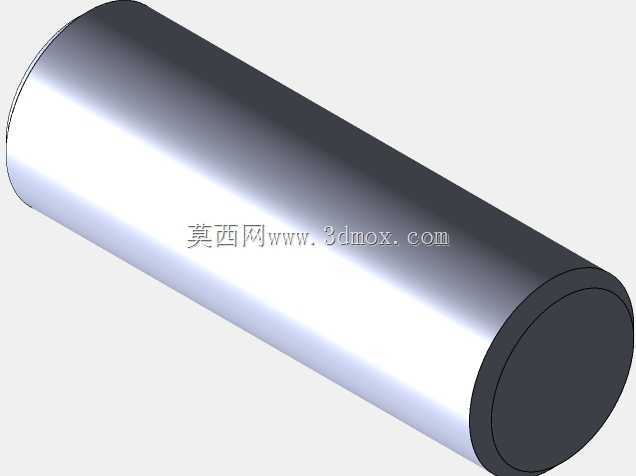

　　这款阀体装配工装主要面向水暖、液压、气动元器件生产环节的阀体组件组装工序，针对小型铜质、铝质阀体与阀芯、密封件、端盖的压装配合需求设计，可适配通径6mm到16mm的多款小型阀体装配作业，替代传统手工敲装、简易台钳压装的作业模式，降低装配过程中密封件切损、阀体磕碰变形的不良率。从结构布局来看，设备采用立式单柱压装架构，底部为整块铣削加工的钢制安装底板，底板上预留了多组T型槽与定位销孔，可根据不同阀体的外形尺寸快速更换定位夹具，无需重新加工整机安装基面，底板底部预留四个M12的调平脚杯安装位，可适配车间不同平整度的工作台面安装，整机安装占地尺寸控制在350mm*280mm范围内，不需要额外的地基固定，可直接放置在标准装配工作台上使用，

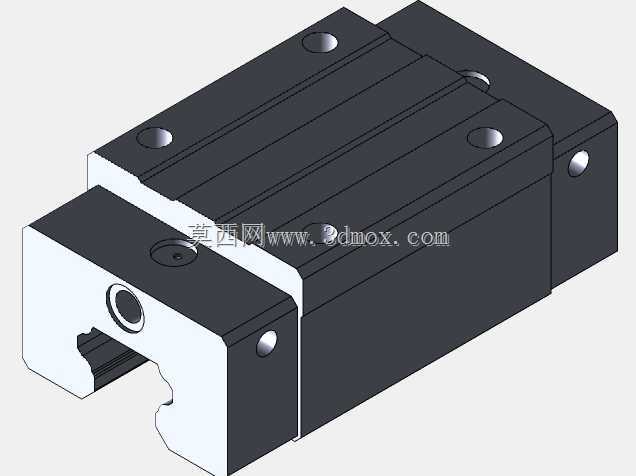

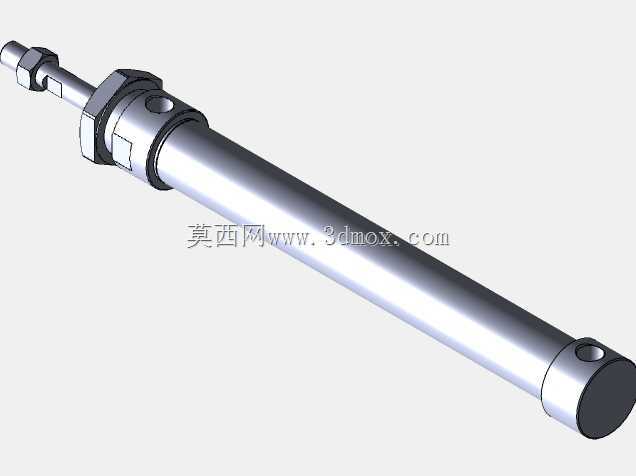

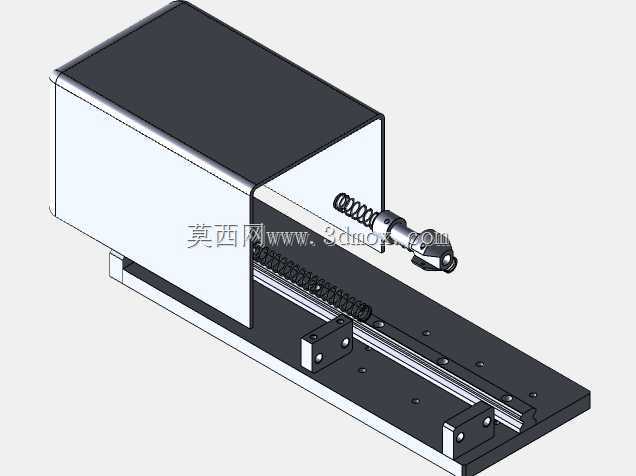

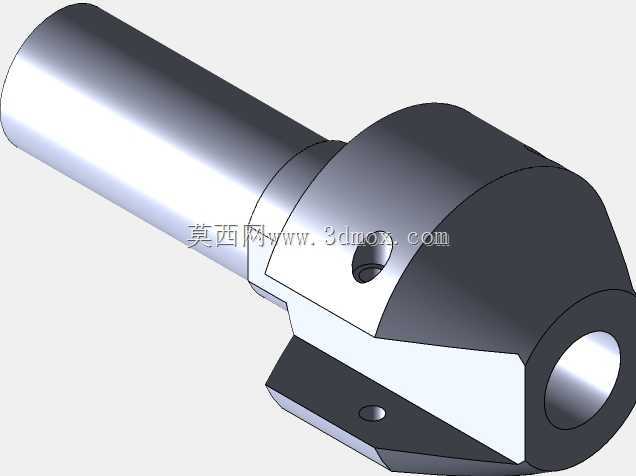

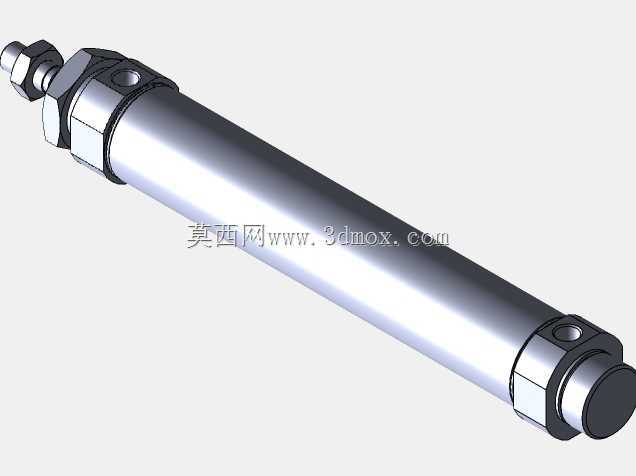

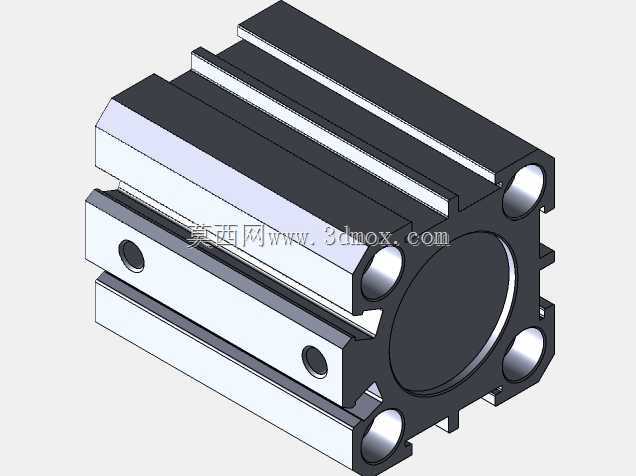

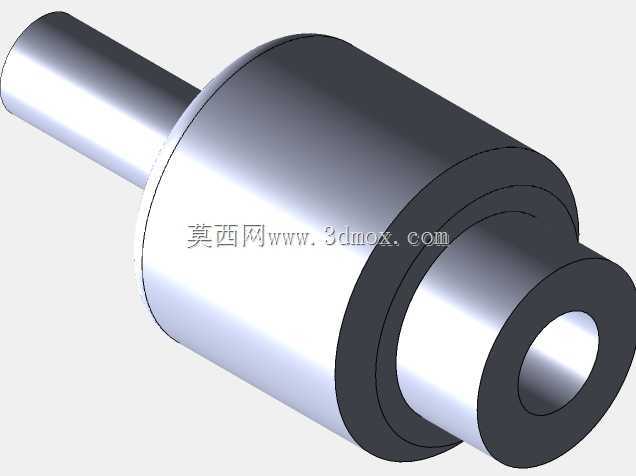

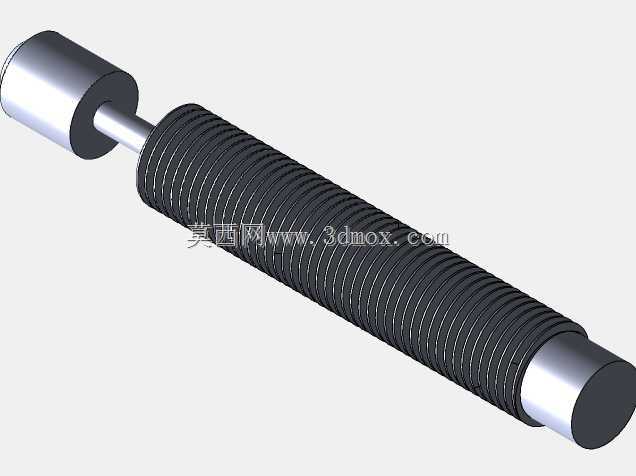

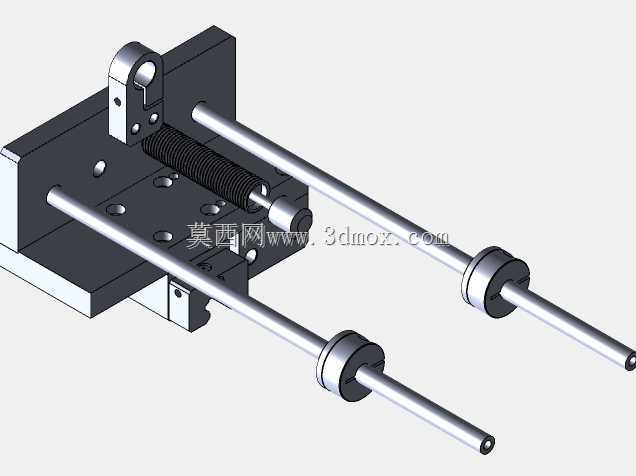

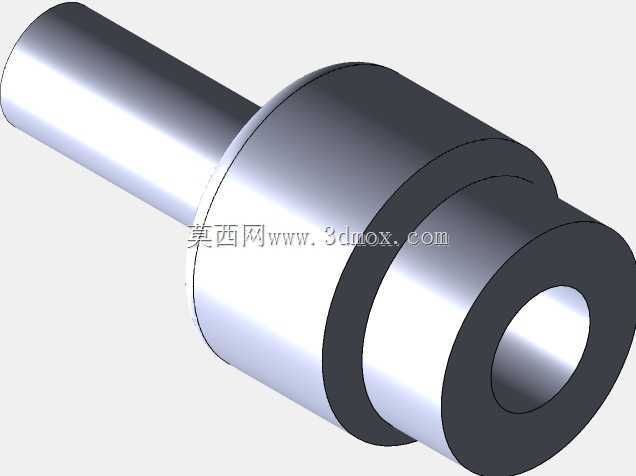

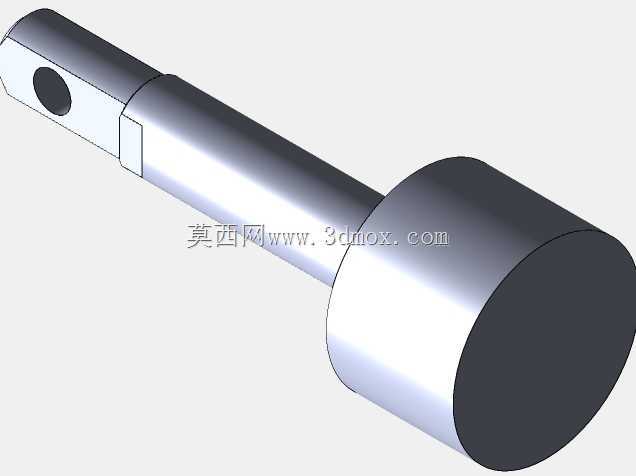

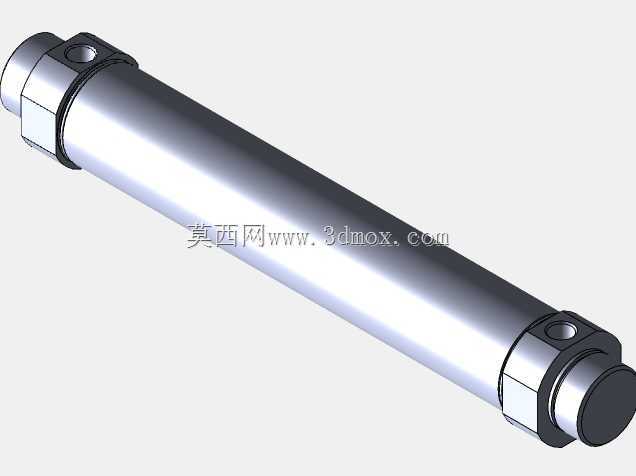

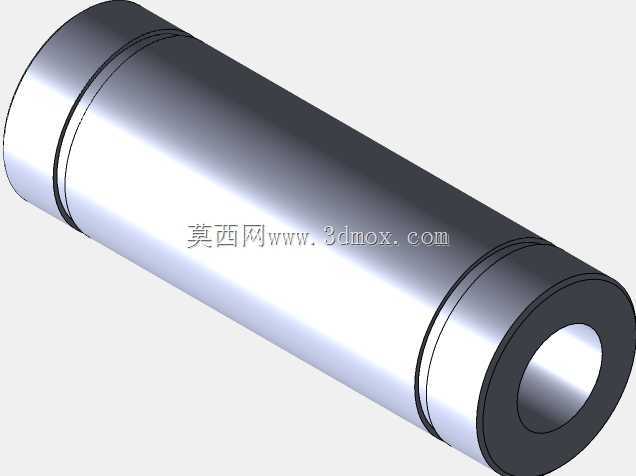

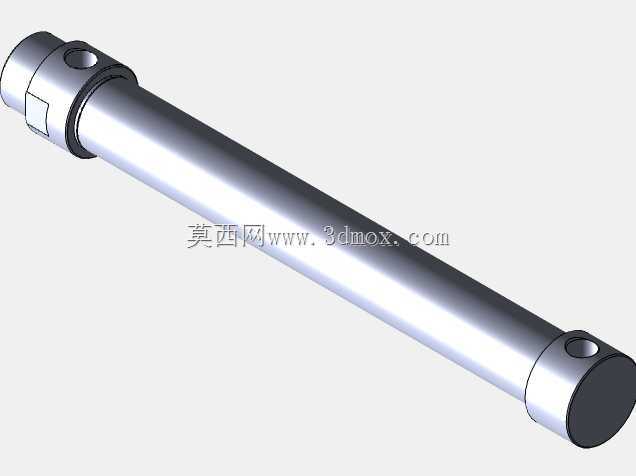

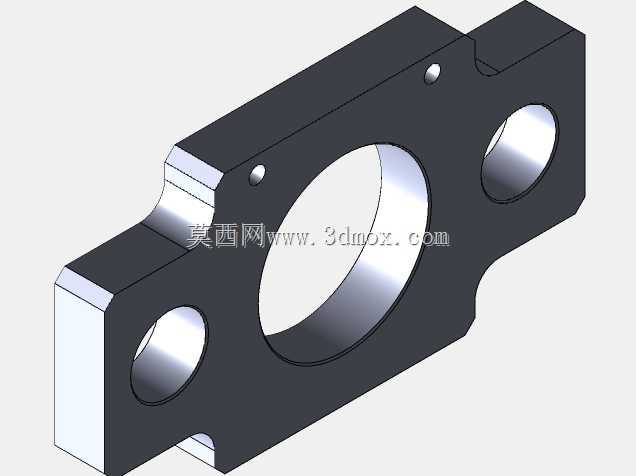

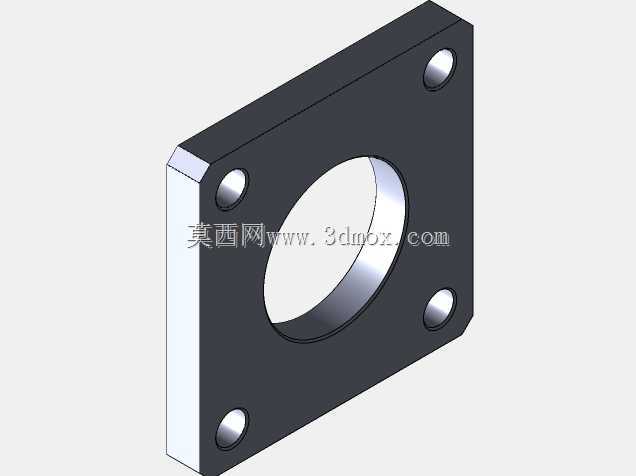

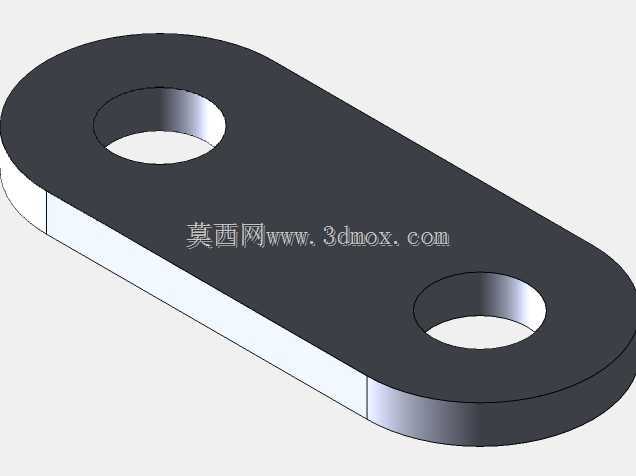

　　也可集成到小型装配流水线的工位段中。压装执行单元采用手动驱动与气动辅助结合的设计思路，立柱部分采用线性导轨作为压头的运动导向，相比传统导柱导套结构，导向精度更高，压头运行的径向跳动可控制在0.02mm以内，避免压装过程中阀芯偏斜导致的密封面损伤；压头部分快换接口设计，可根据不同阀体的压合端面形状更换适配的压头，压合行程设置了硬限位与可调缓冲结构，压装行程调节范围为0-120mm，可满足不同高度阀体的压装行程需求，压装力可通过气源压力调节，适配0.2-0.8MPa的车间常规气源，最大输出压装力可达800N，覆盖绝大多数小型阀体的装配压装力需求。设备的手动操作手柄设置在立柱侧方，符合人体工程学操作高度，

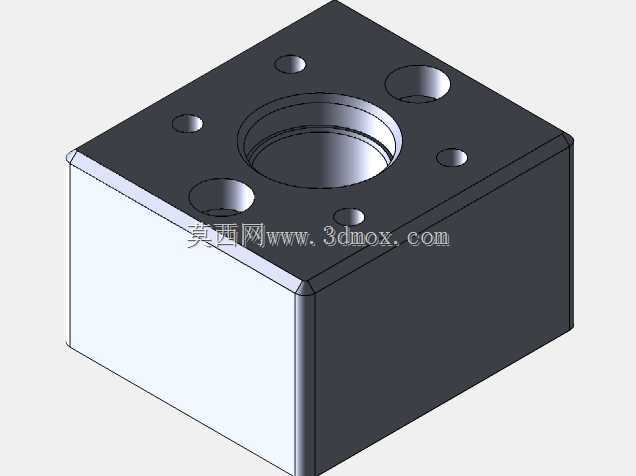

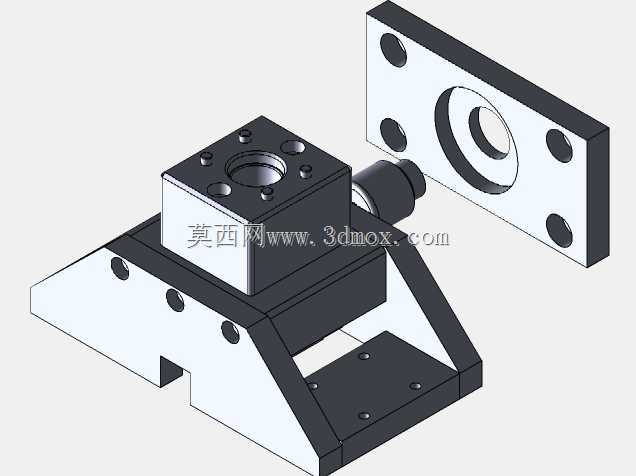

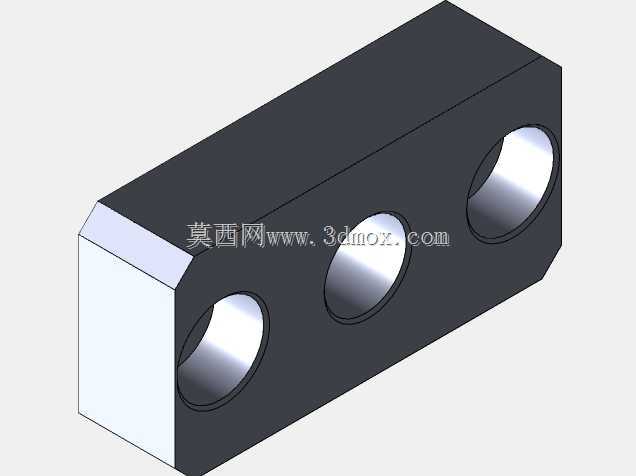

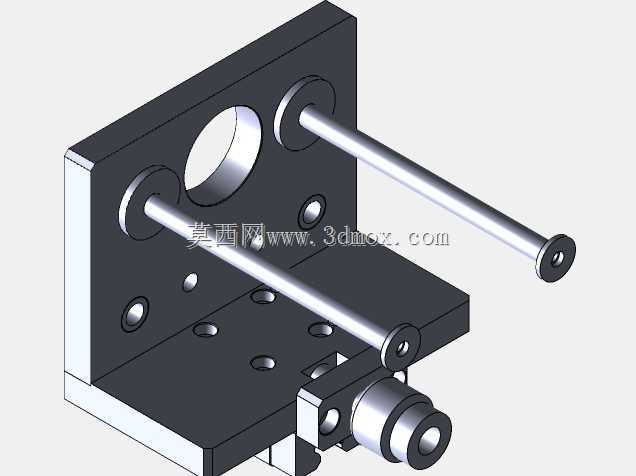

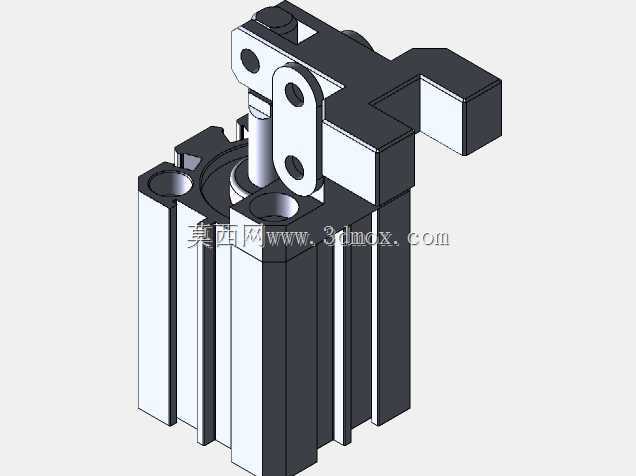

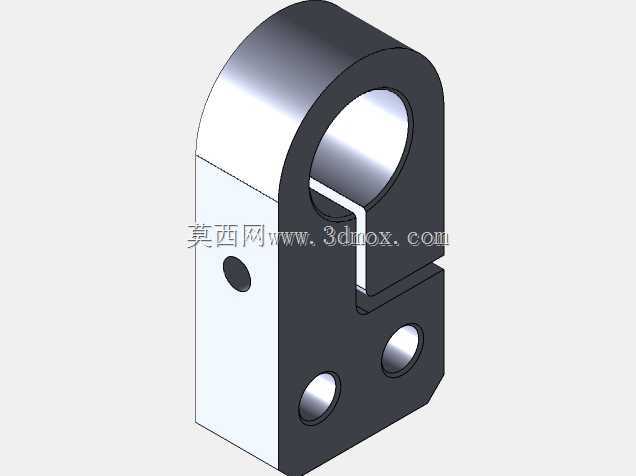

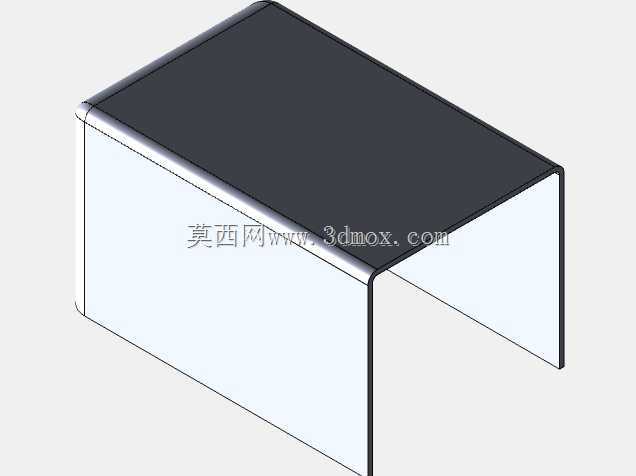

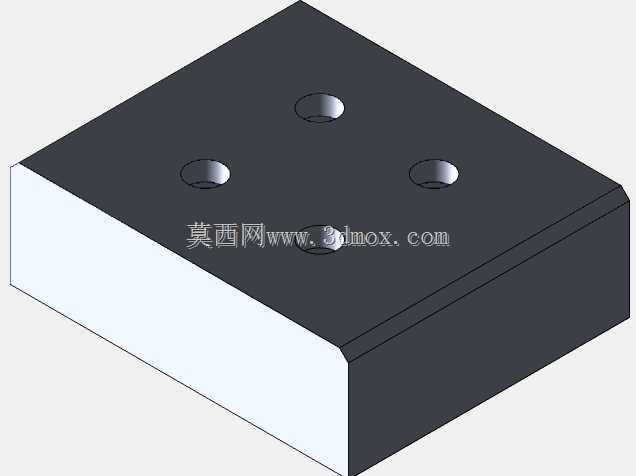

　　操作人员放置工件后单手即可扳动手柄完成压装动作，作业节拍可达每小时120件以上，相比纯手工装配效率提升60%以上。定位夹具部分采用仿形定位块设计，针对阀体的进出油口、安装法兰面做定位避让，确保阀体放置后定位基准与压头中心同轴度误差不超过0.03mm，夹具采用快拆式锁紧结构，更换不同产品夹具的时间不超过5分钟，适配多品种小批量的阀体生产场景。在设计过程中充分考虑了车间作业的维护便利性，所有运动副均设置了外露的润滑注油点，导轨、滑动部位的日常润滑不需要拆解设备外壳，气源处理元件设置在设备侧方显眼位置，可直观观察气源压力、过滤水杯的积水情况，日常维护点检无视觉死角。整机结构无复杂的电控元件，纯气动加手动驱动的模式故障率极低，适合生产车间24小时连续作业场景，不需要专业的电控维护人员即可完成日常故障排查与易损件更换。
