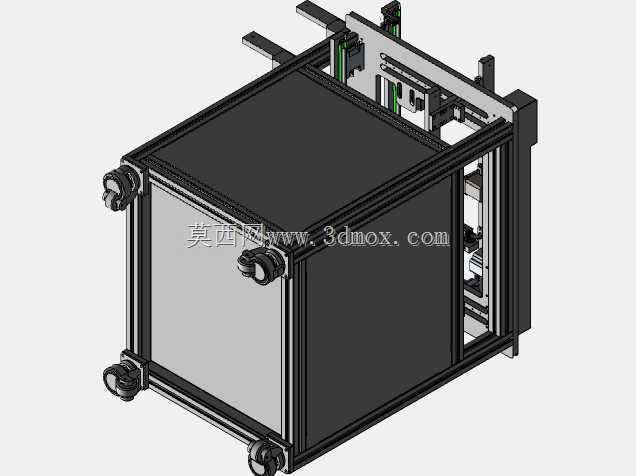

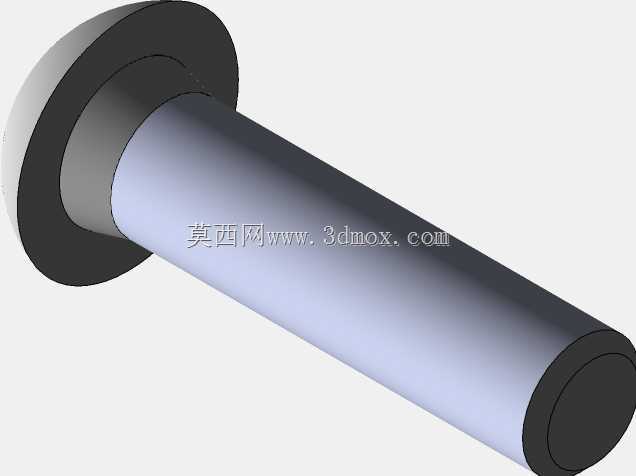

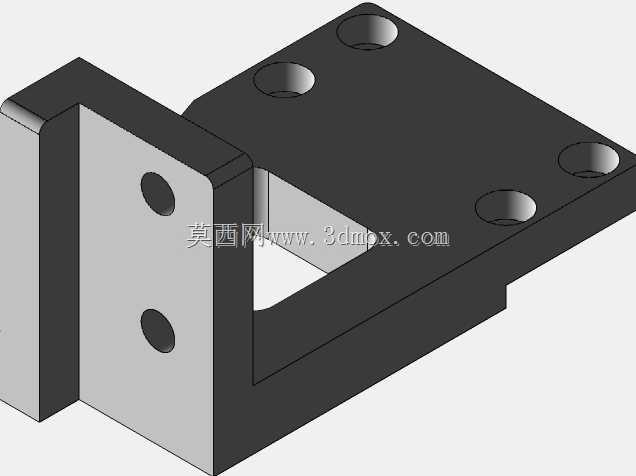

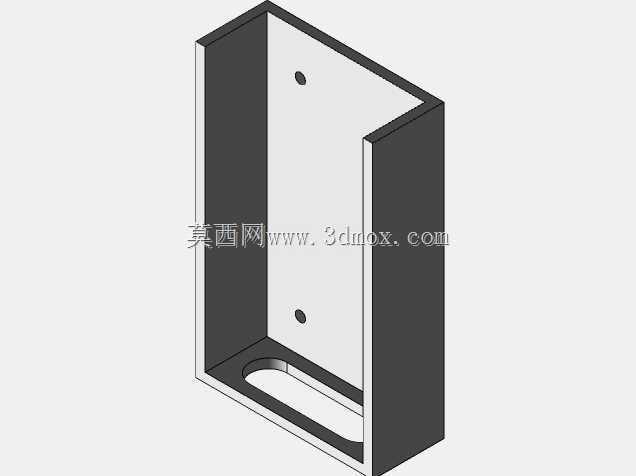

双层运输回中转接驳扩展坞设备结构

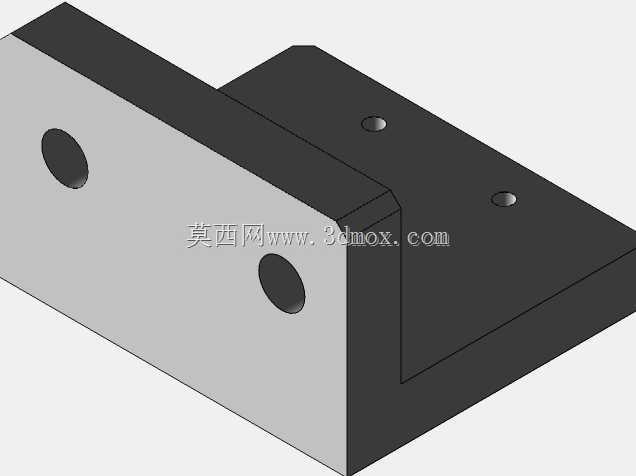

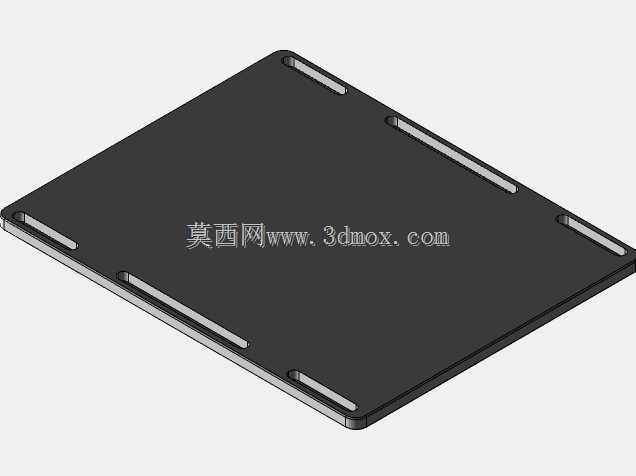

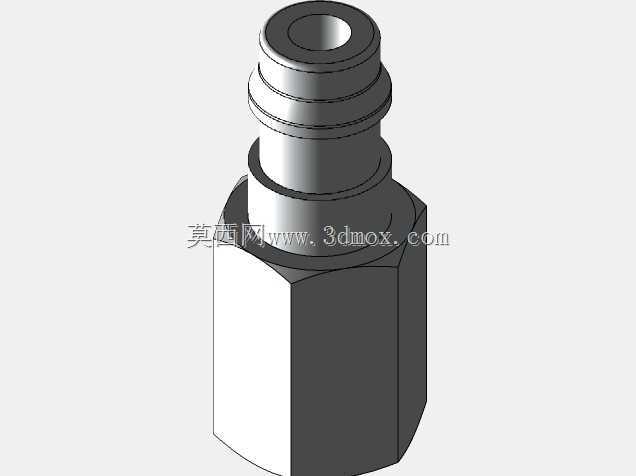

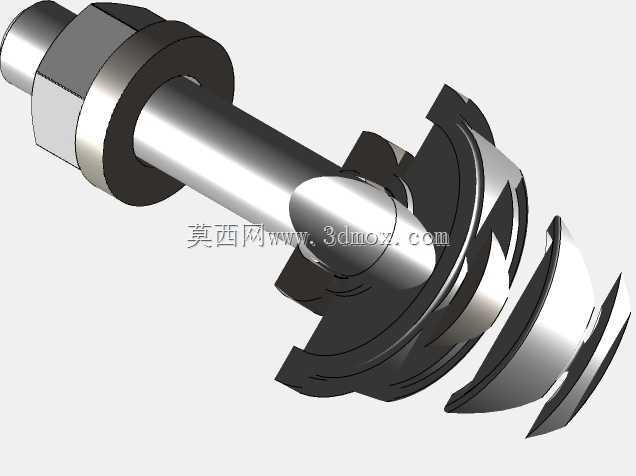

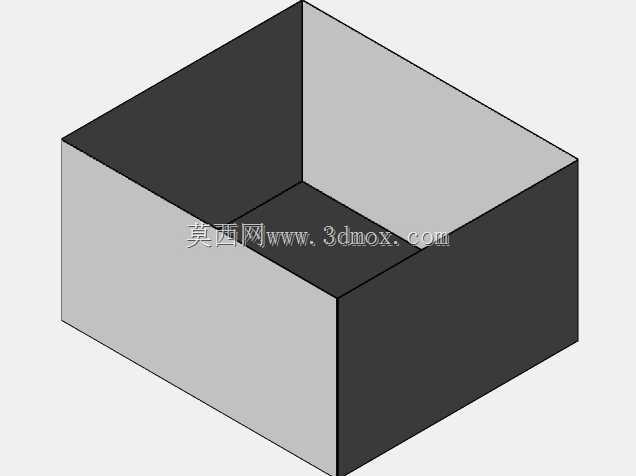

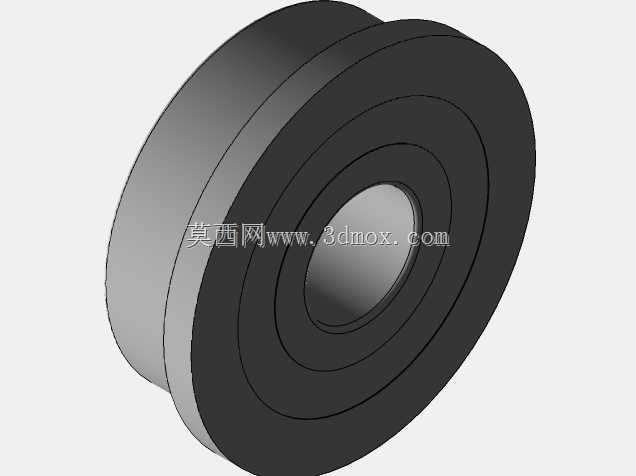

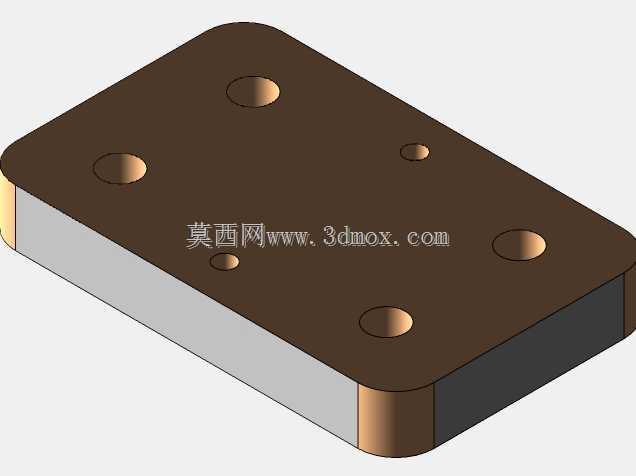

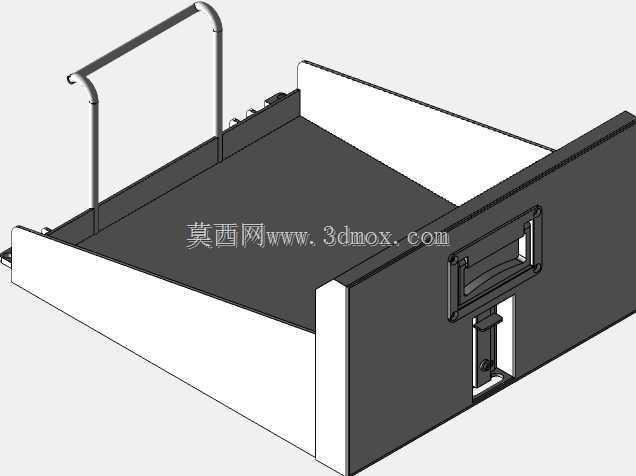

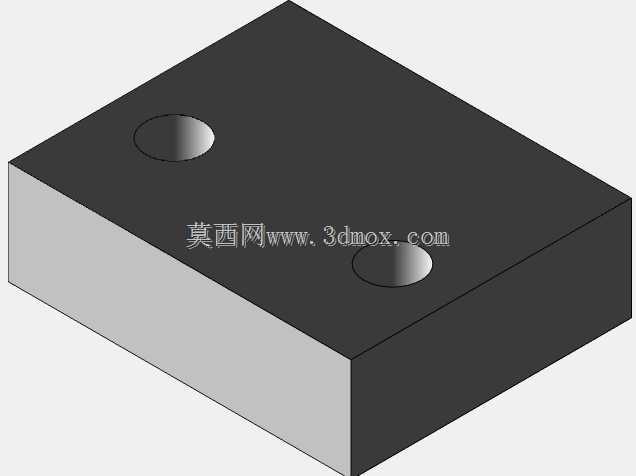

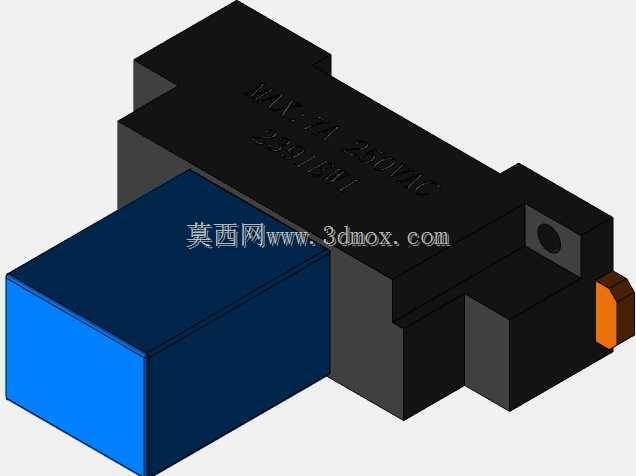

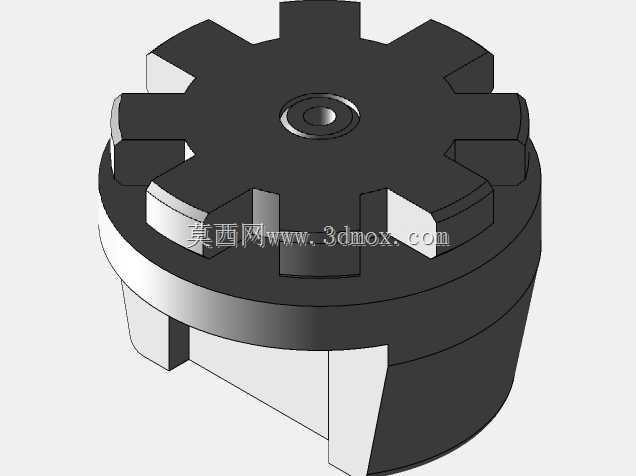

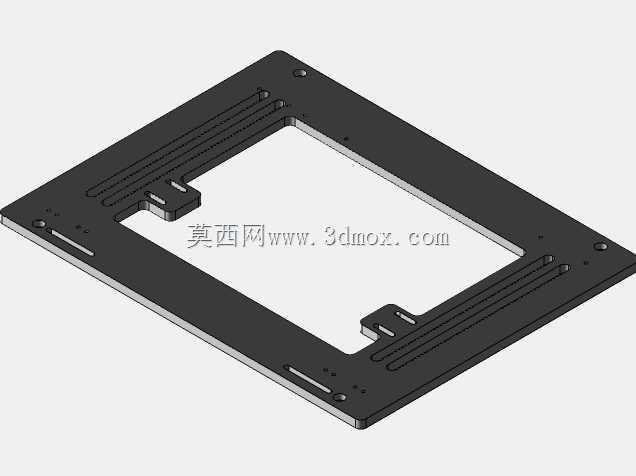

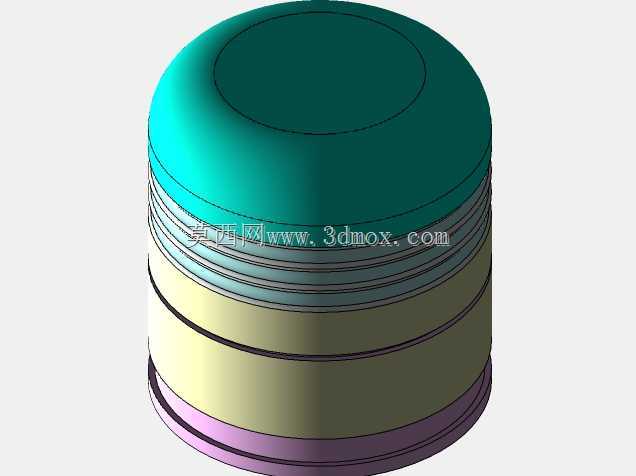

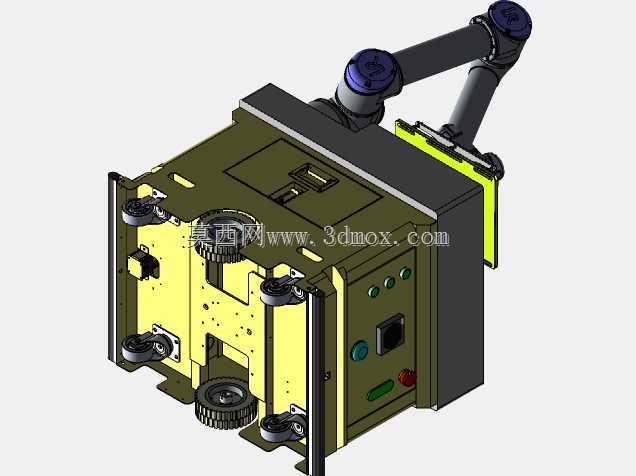

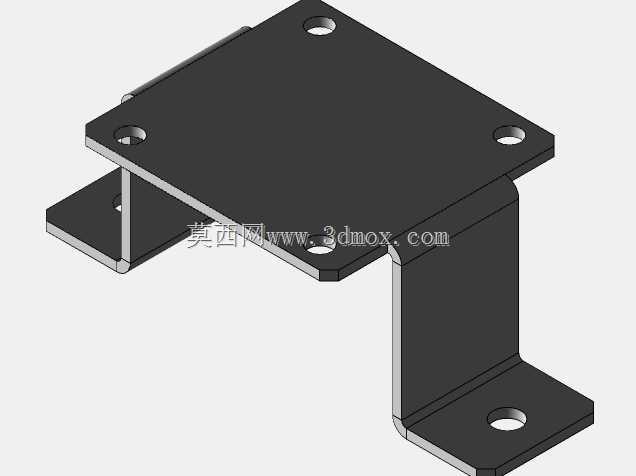

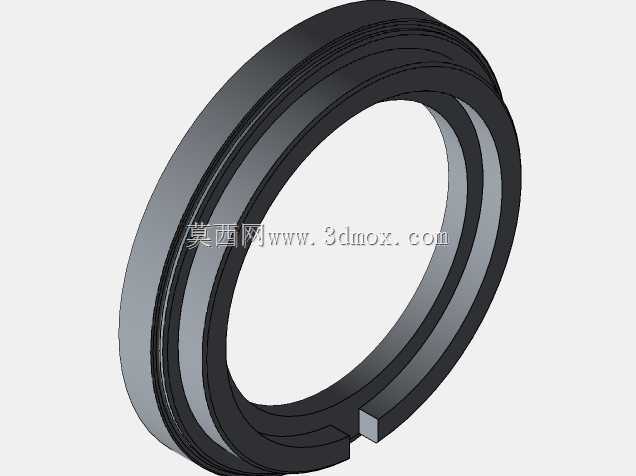

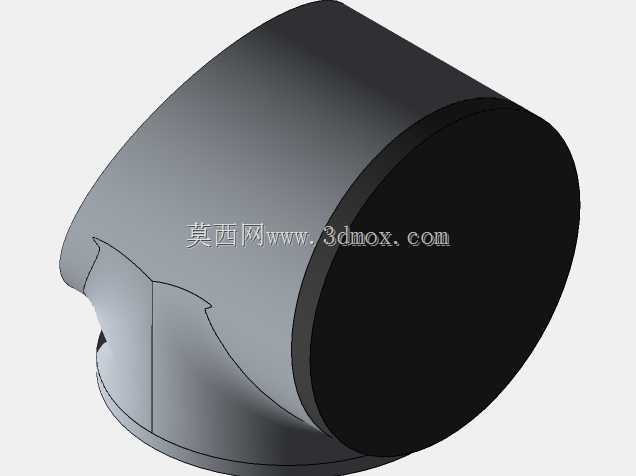

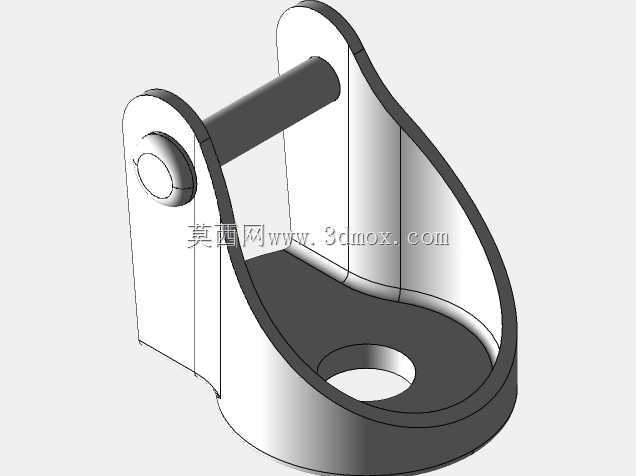

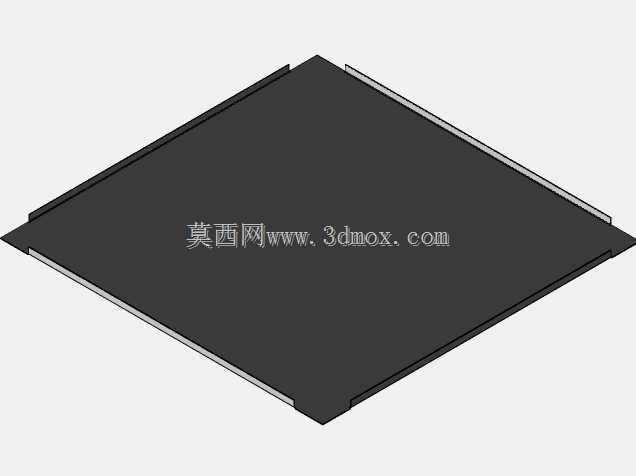

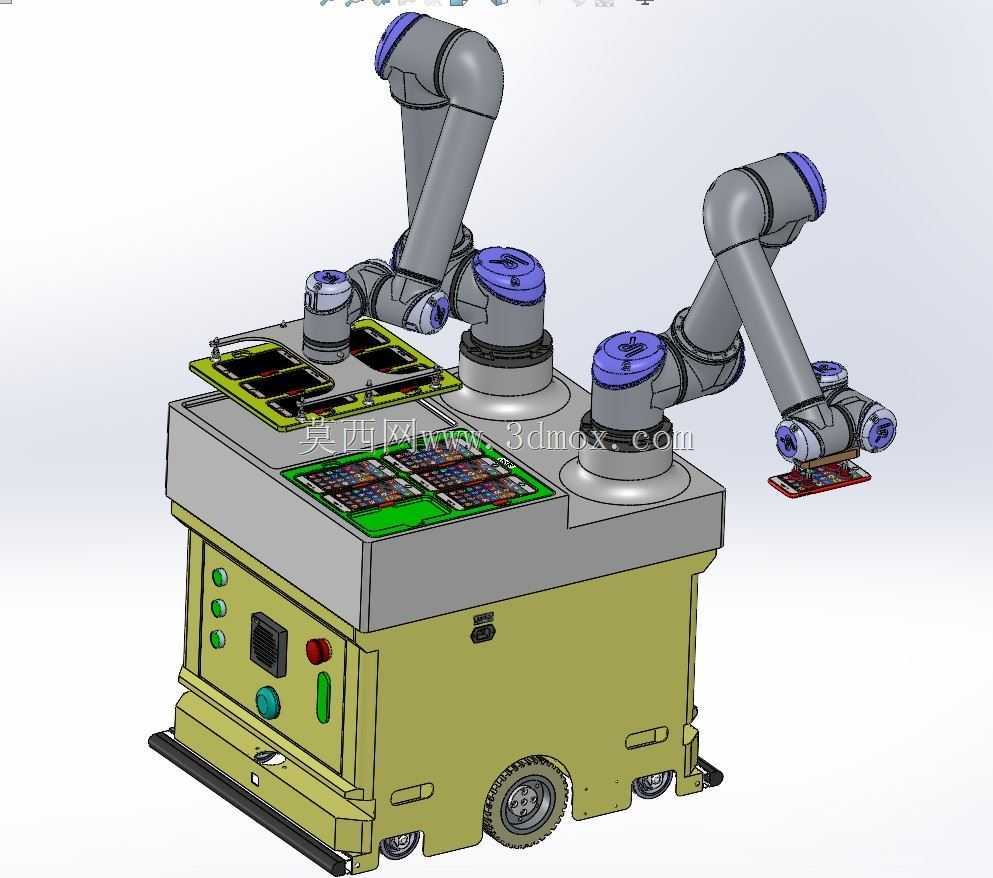

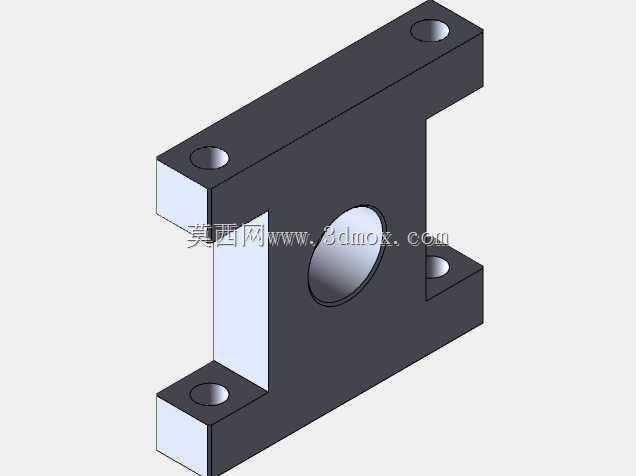

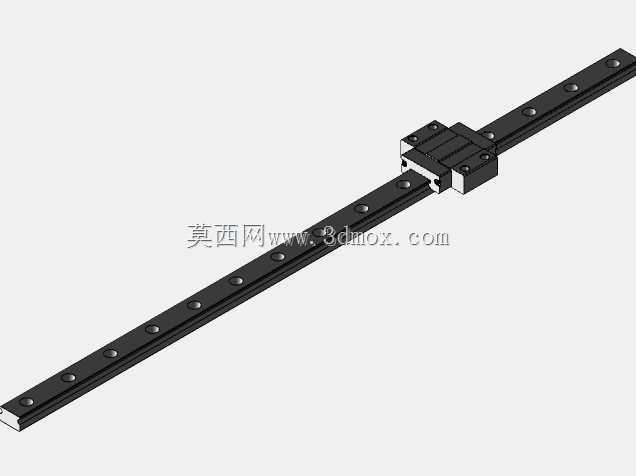

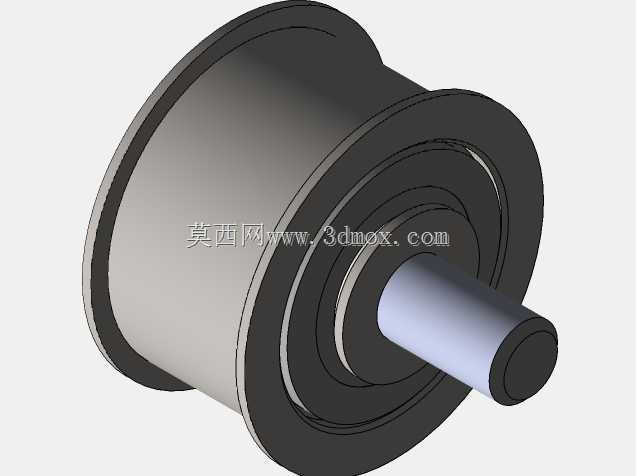

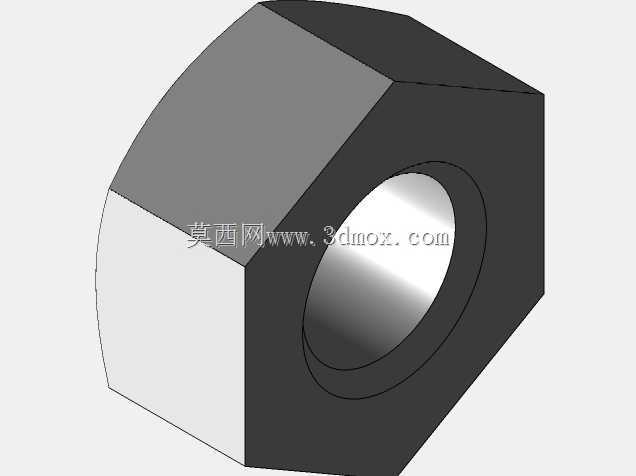

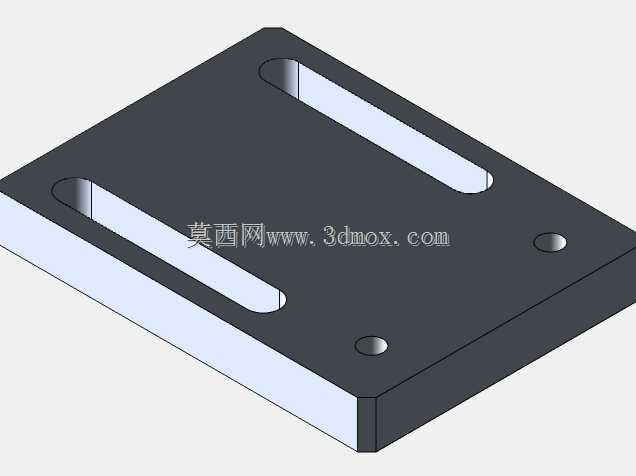

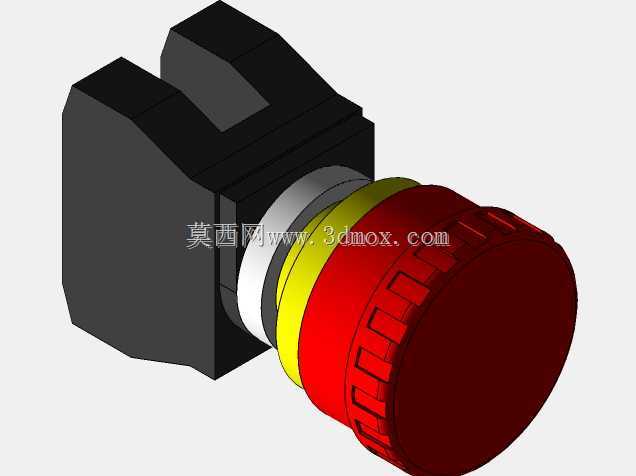

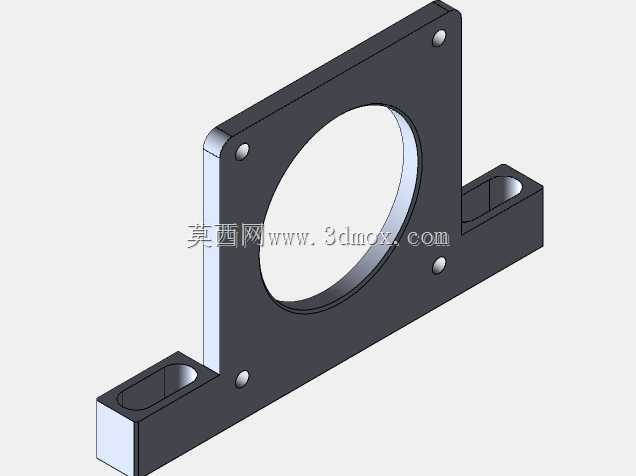

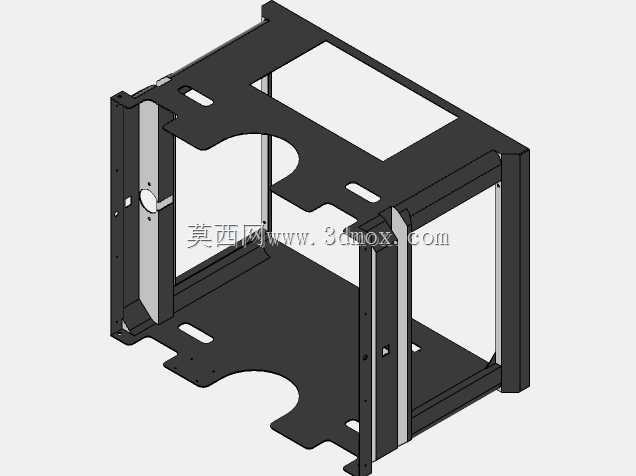

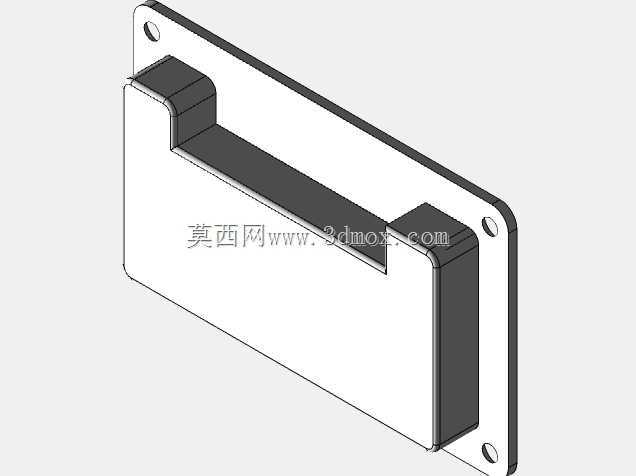

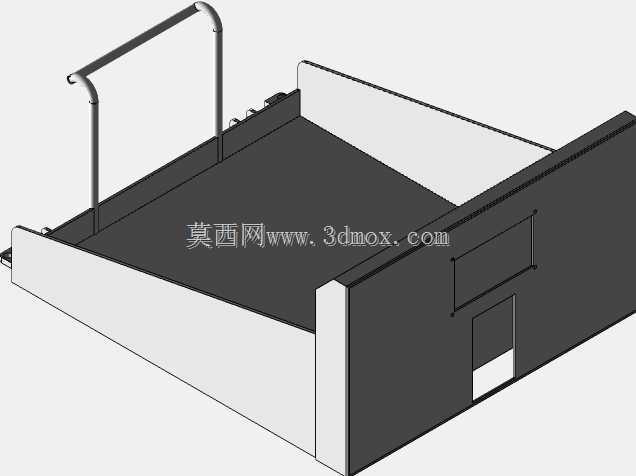

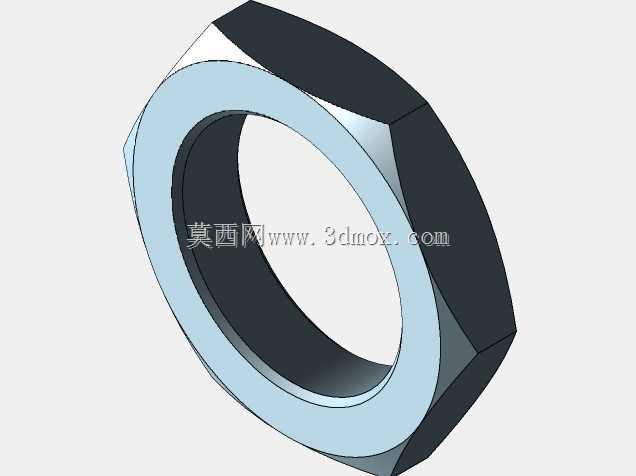

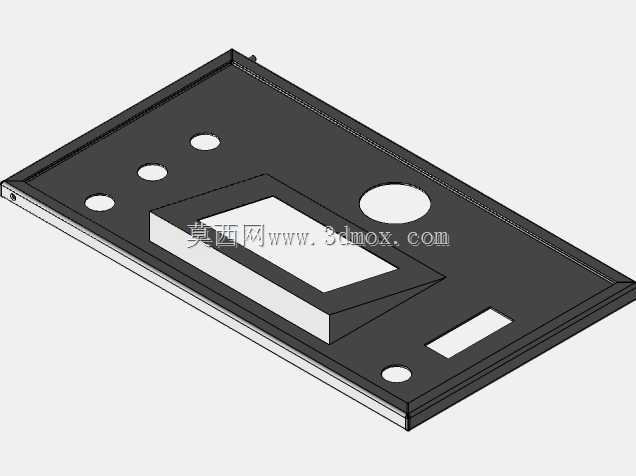

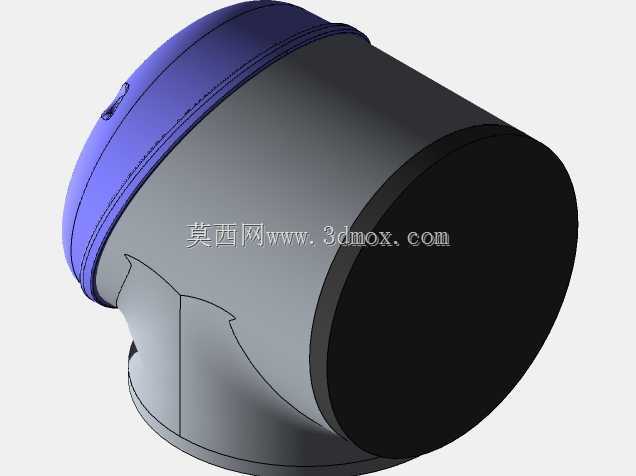

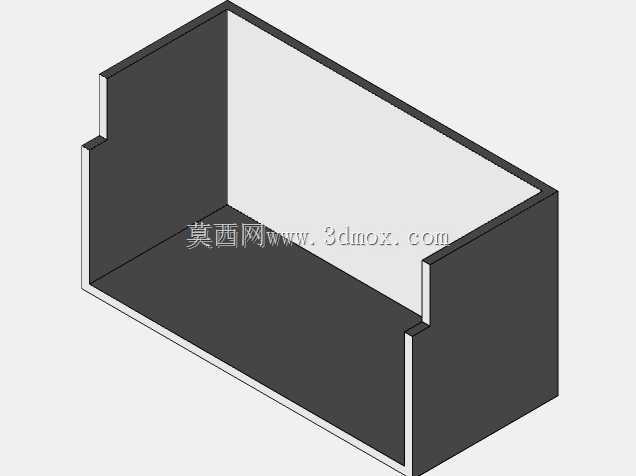

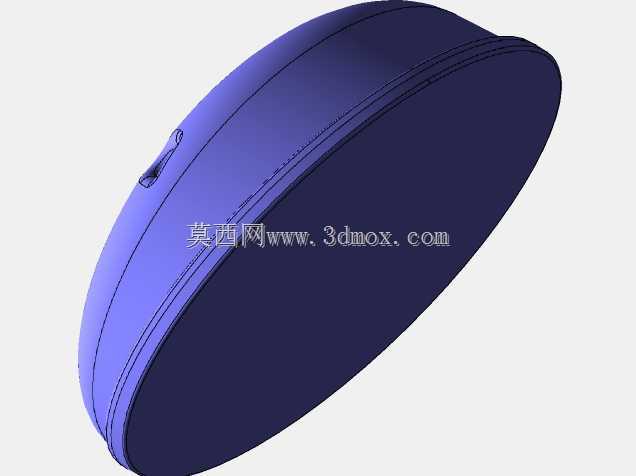

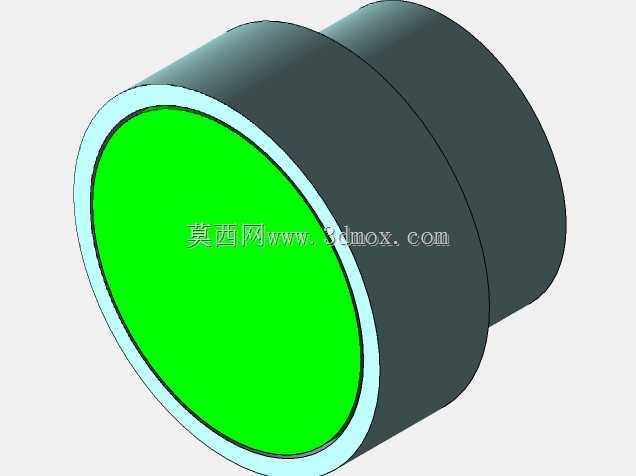

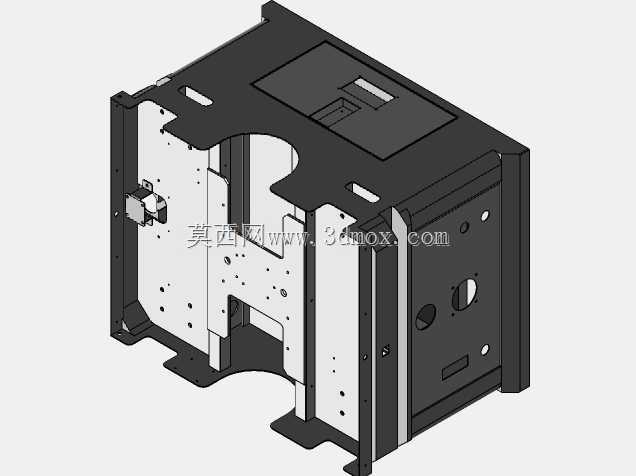

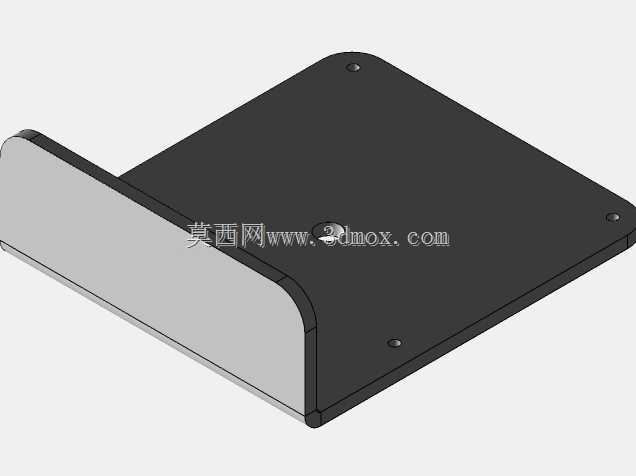

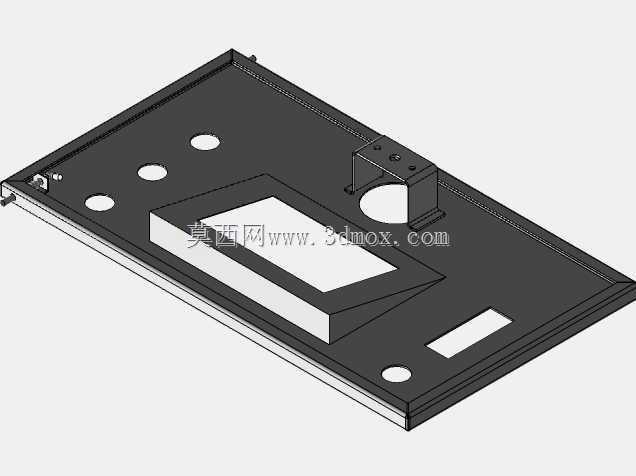

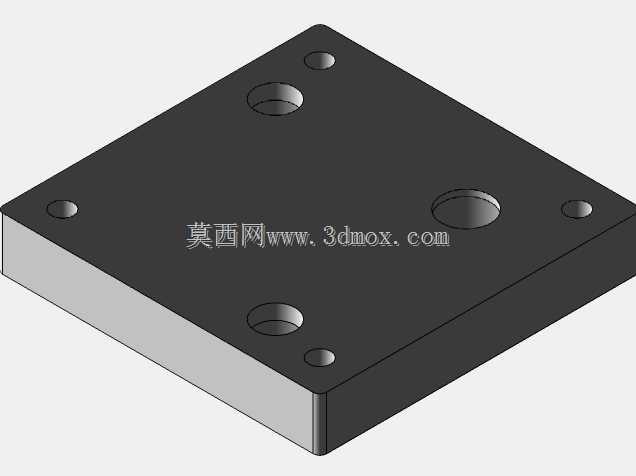

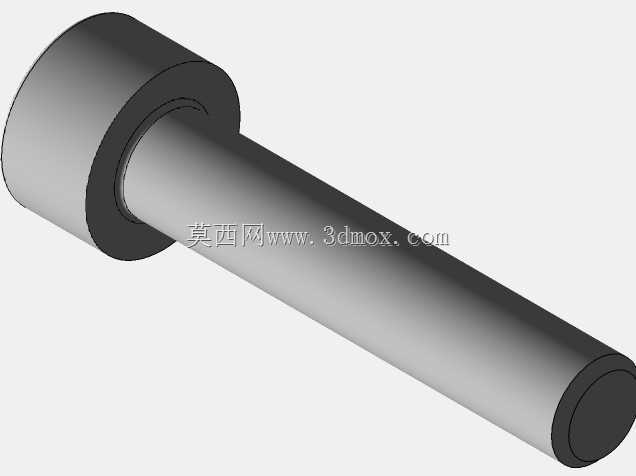

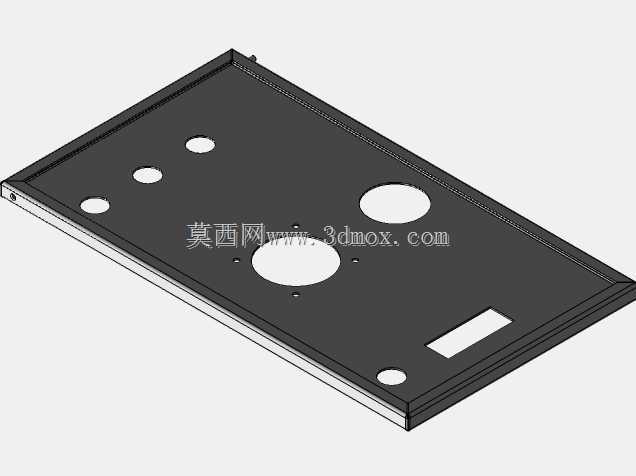

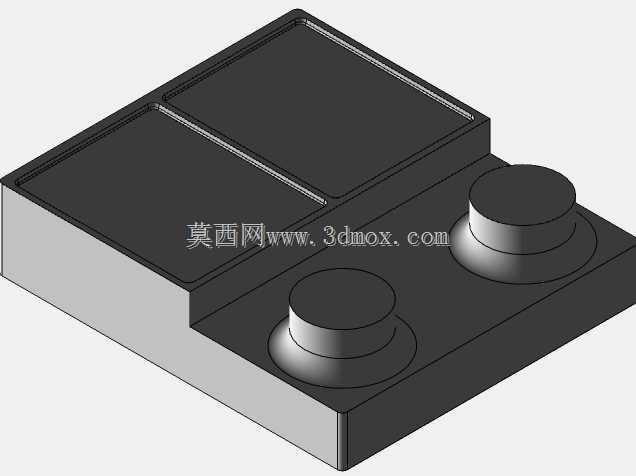

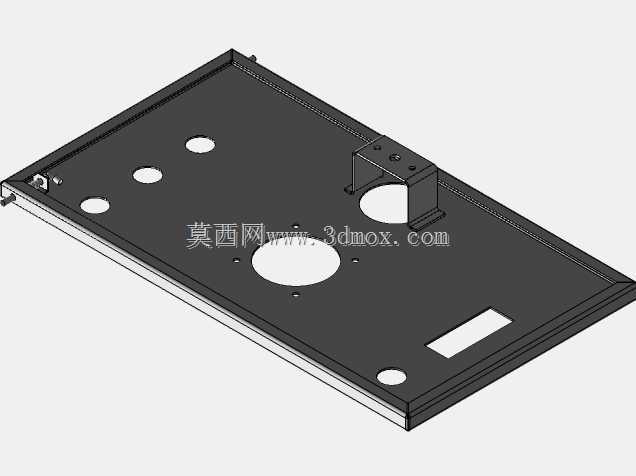

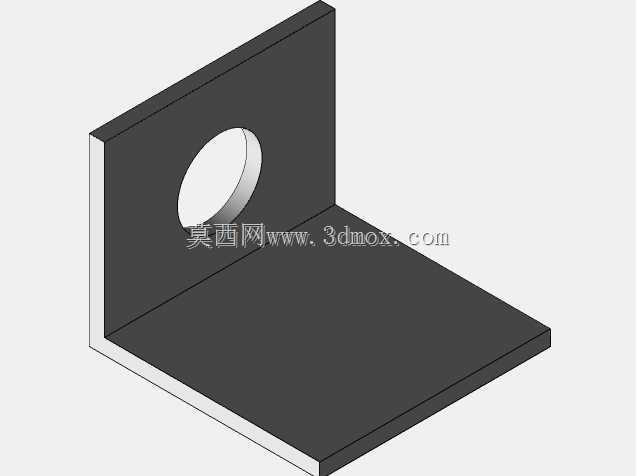

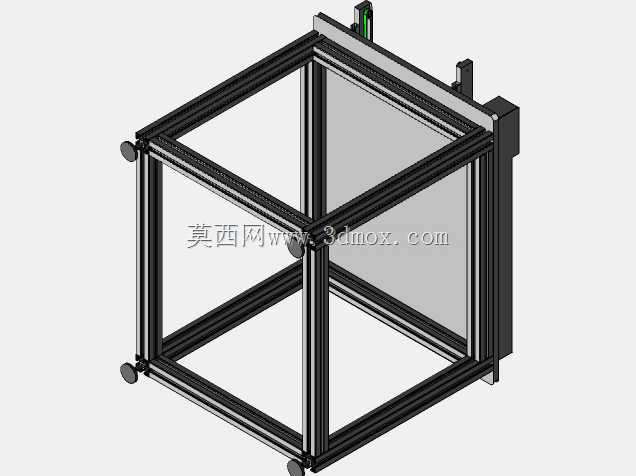

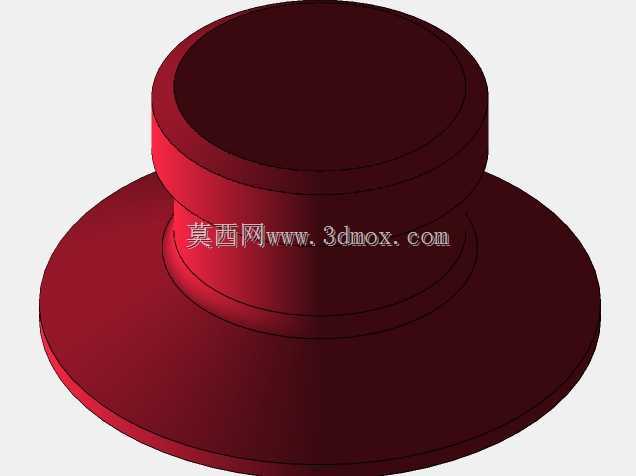

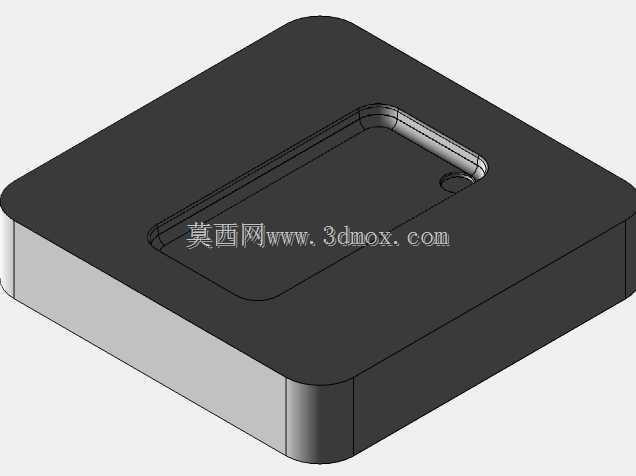

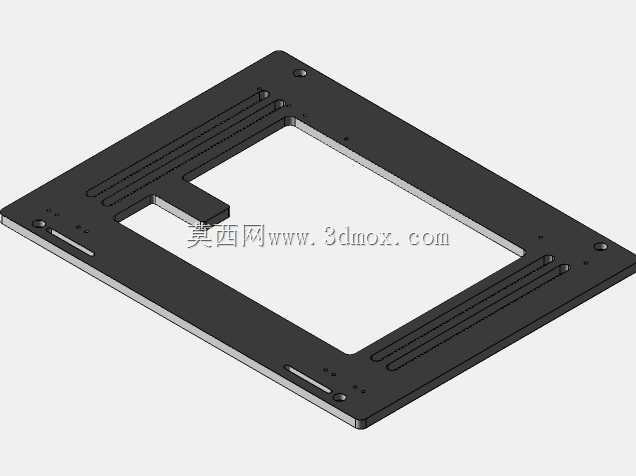

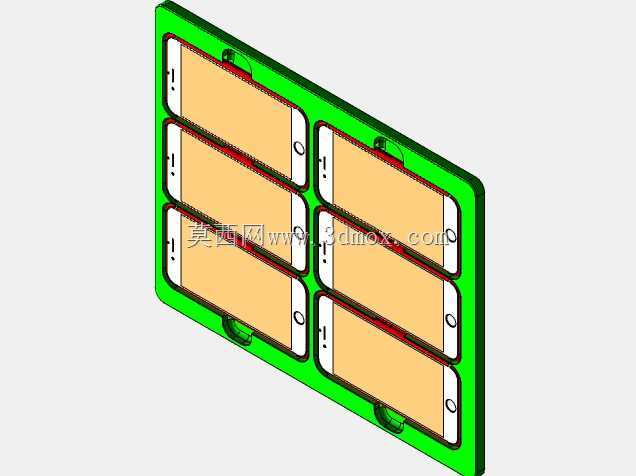

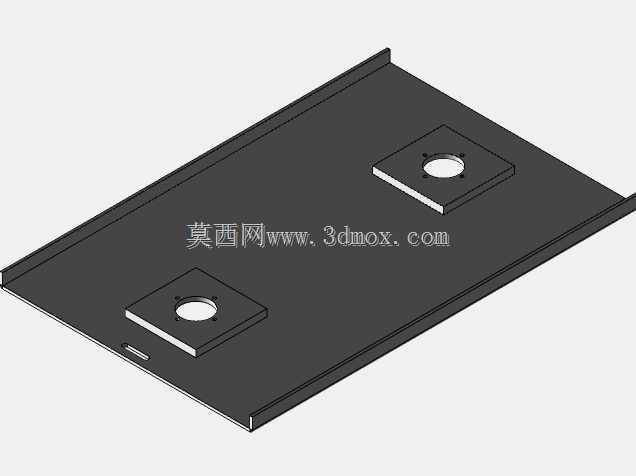

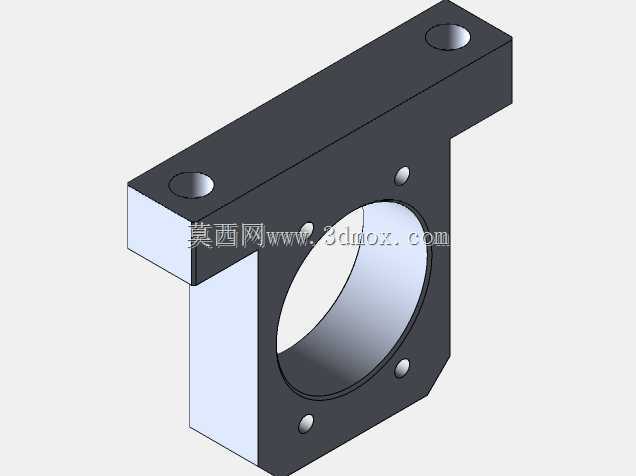

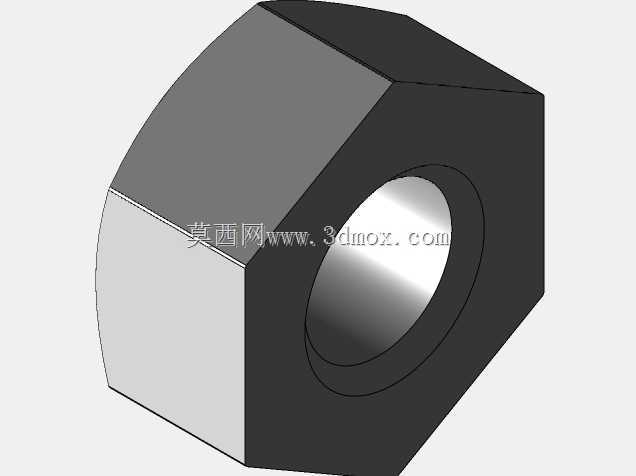

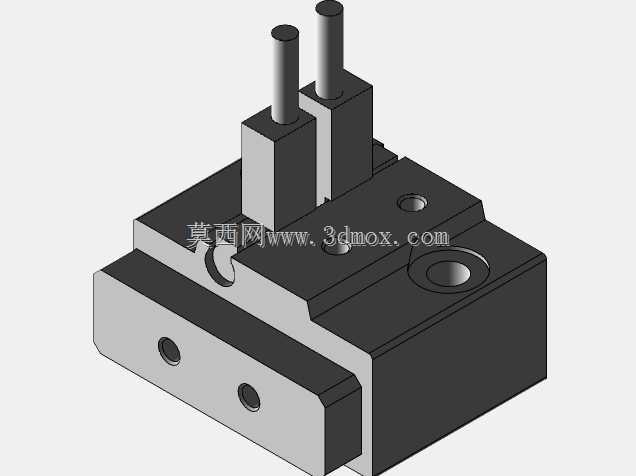

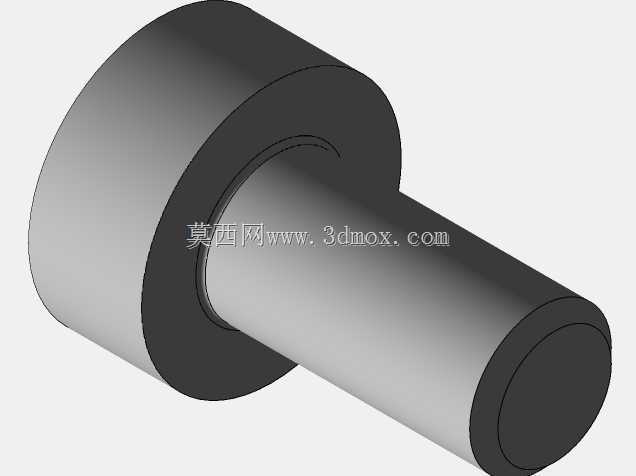

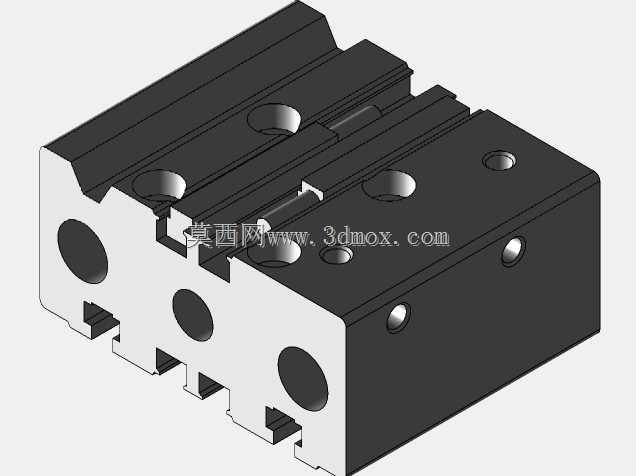

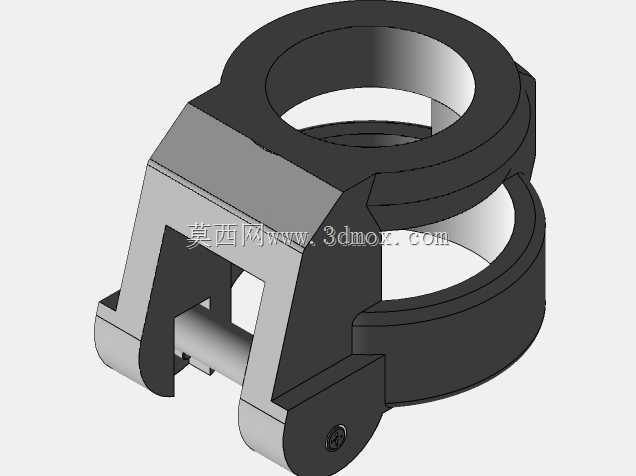

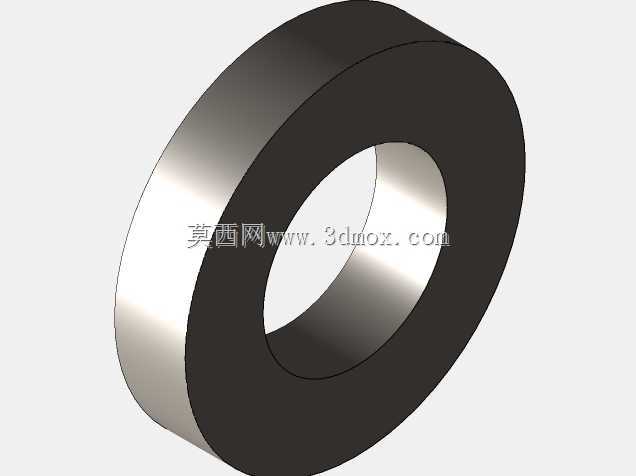

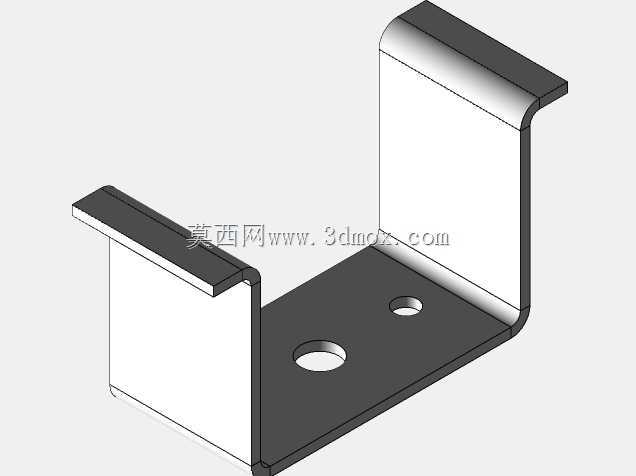

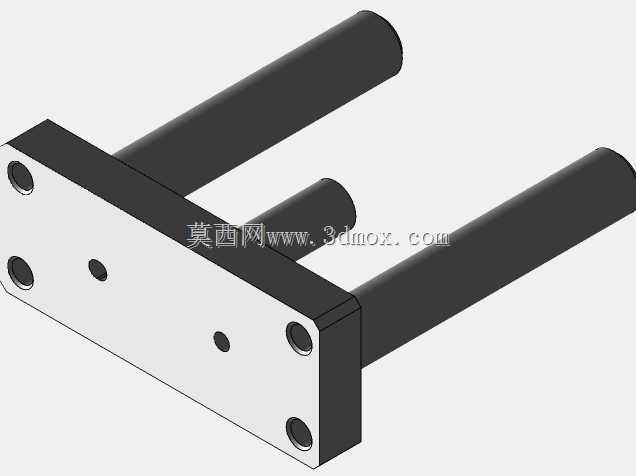

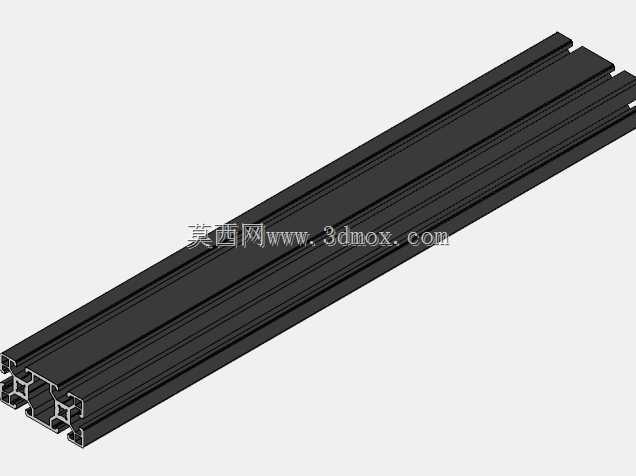

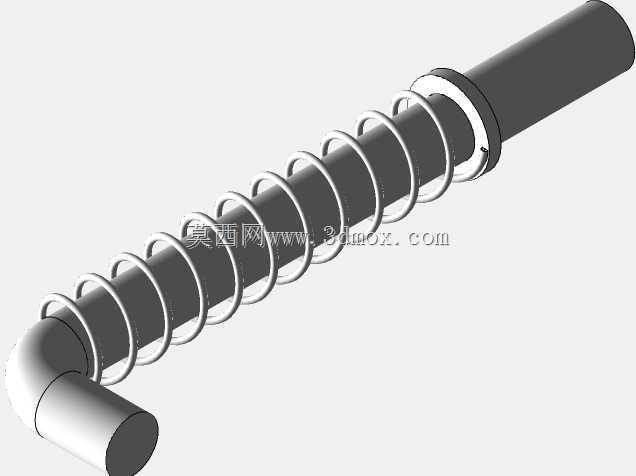

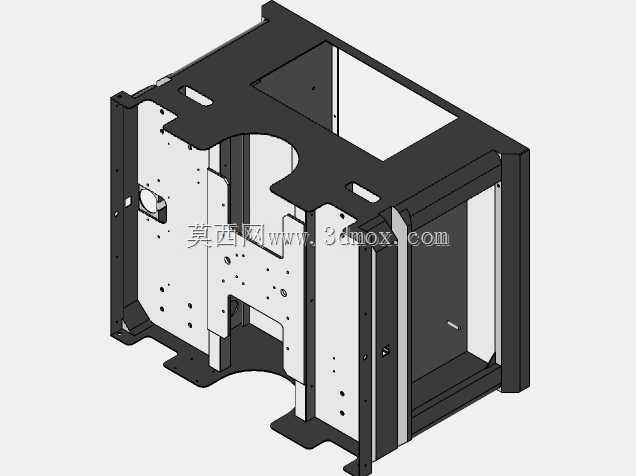

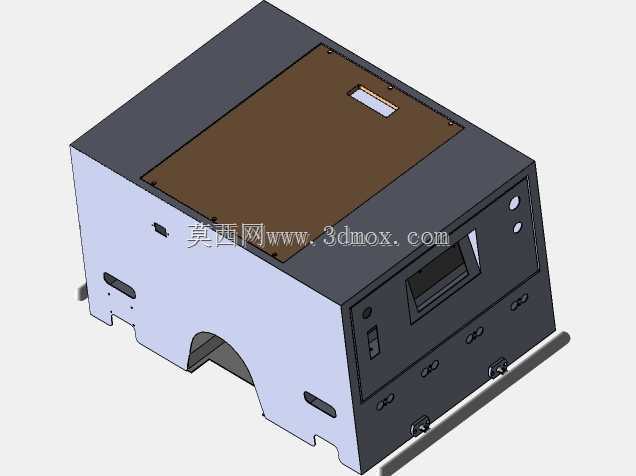

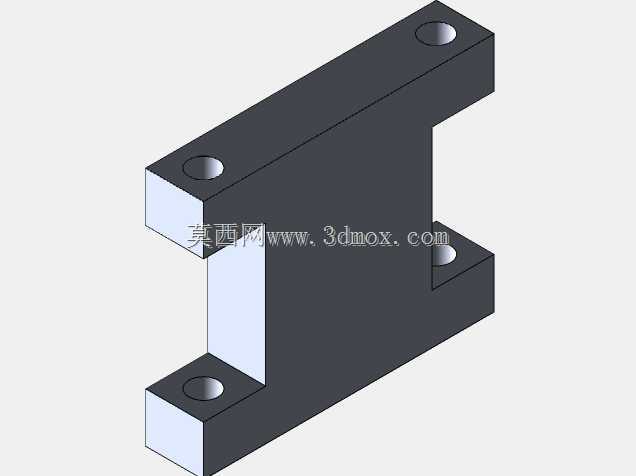

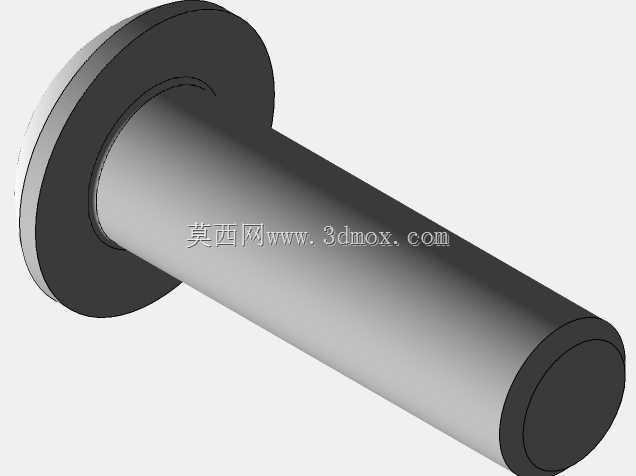

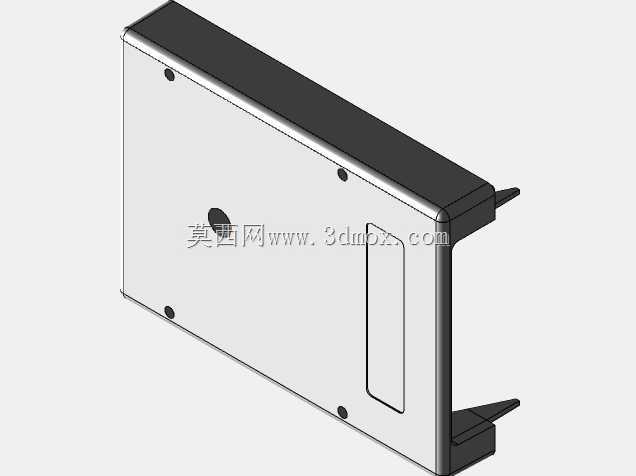

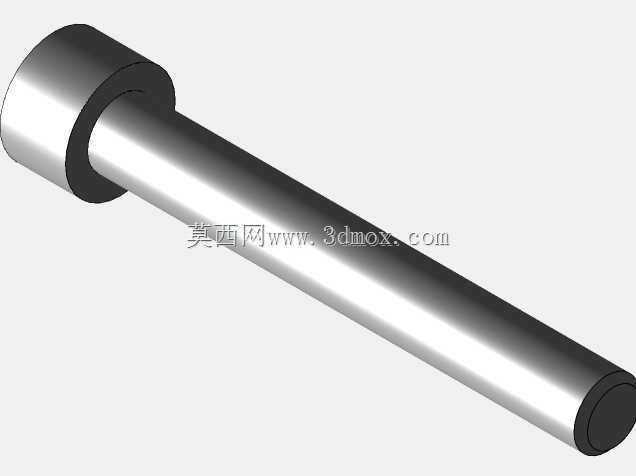

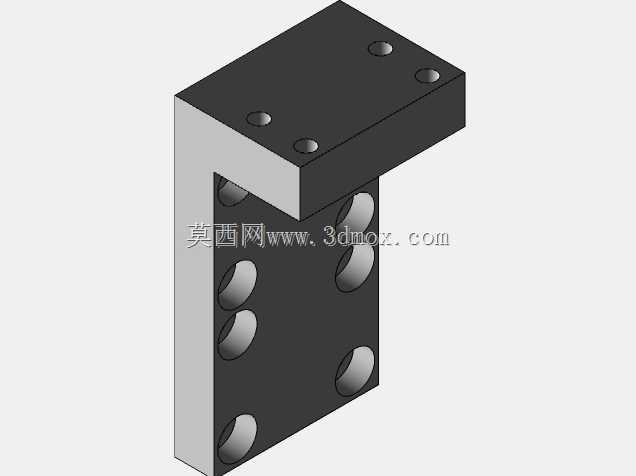

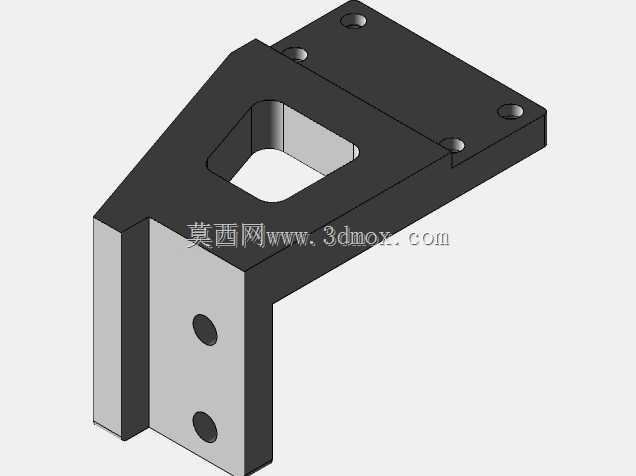

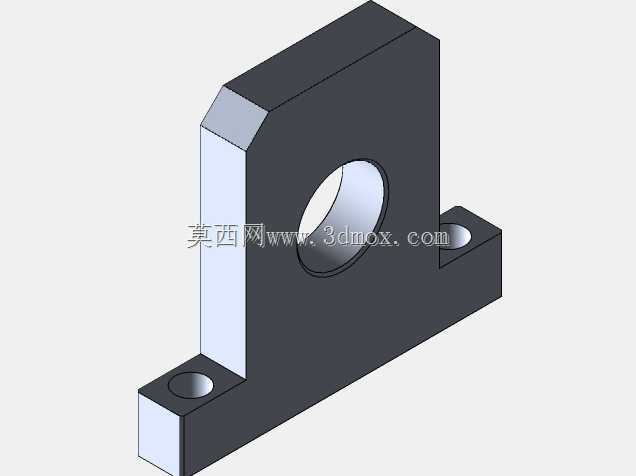

　　该设备主要应用于3C电子、小型精密零部件组装产线的工序衔接环节，承担双层输送线之间的物料回流、中转暂存以及工位扩展功能，可直接对接上下层差速输送线，解决产线布局中上下层物料流转需要额外提升机构占用空间的痛点。设备本体采用框架式钣金焊接结构作为承载基体，外侧覆盖可拆卸式钣金护板，护板上预留操作按钮、急停开关、状态指示灯的安装位，操作侧的控制元件布局符合人体工程学要求，操作人员站在设备正面即可完成启停、复位、故障确认等常规操作，无需探身或绕行。设备上层设置定位接驳工位，配备带导向锥面的载具定位组件，可兼容行业通用的240mm*240mm规格工装托盘，定位重复精度可达±0.1mm，满足协作机械臂的取放料精度要求；下层设置回流输送通道，

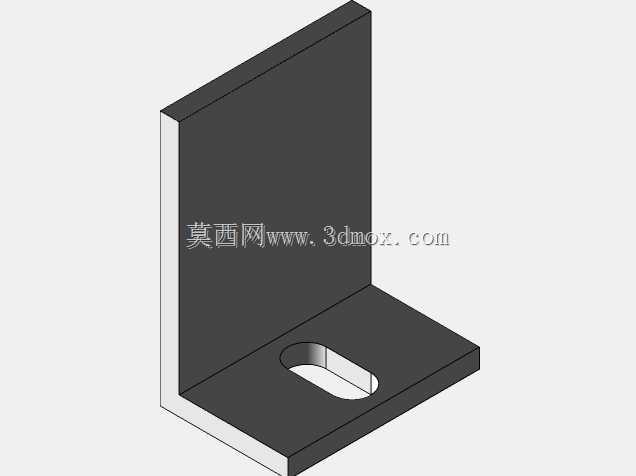

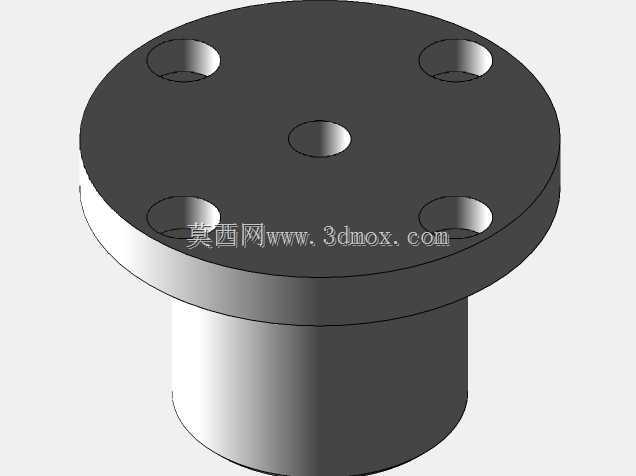

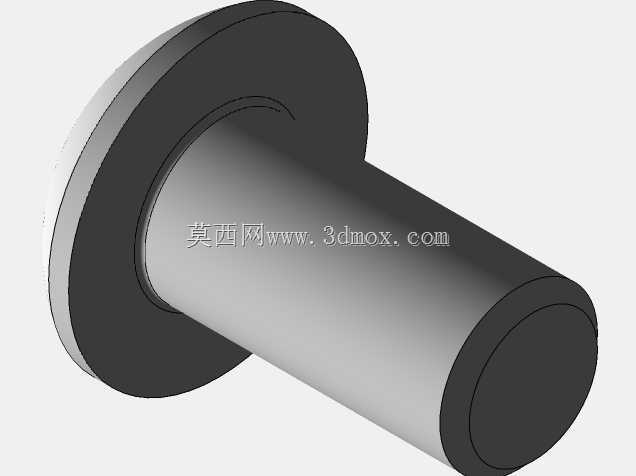

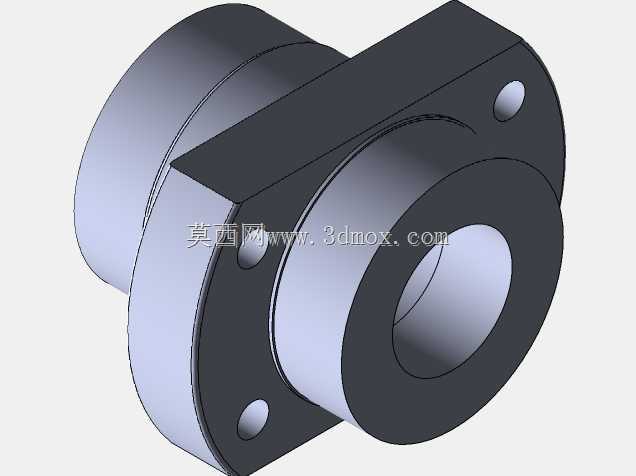

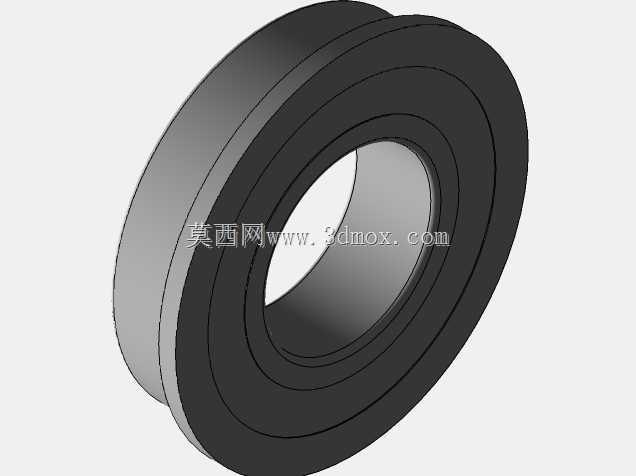

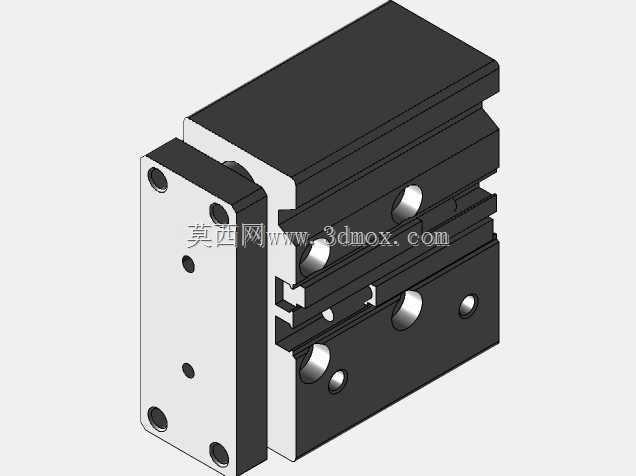

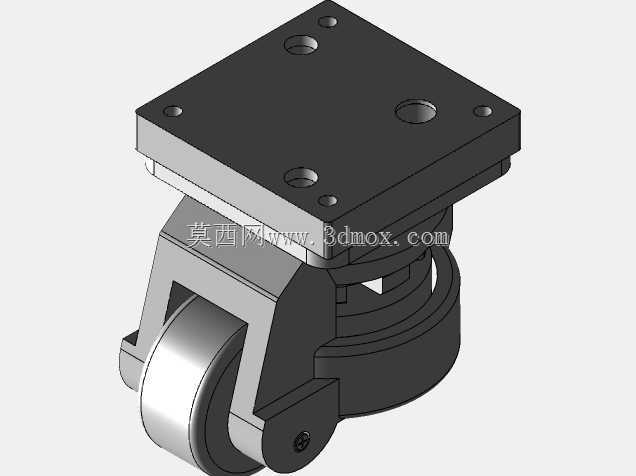

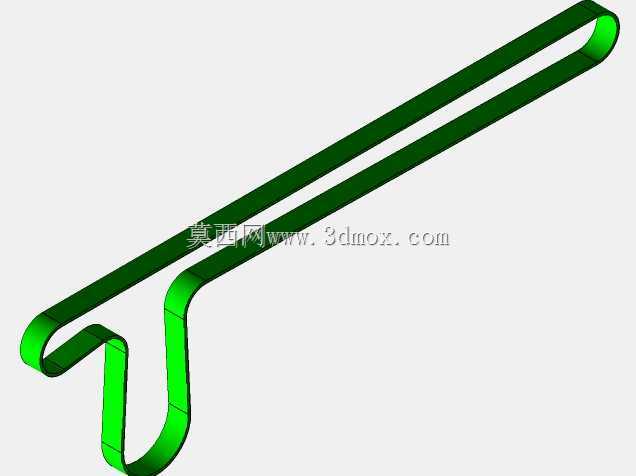

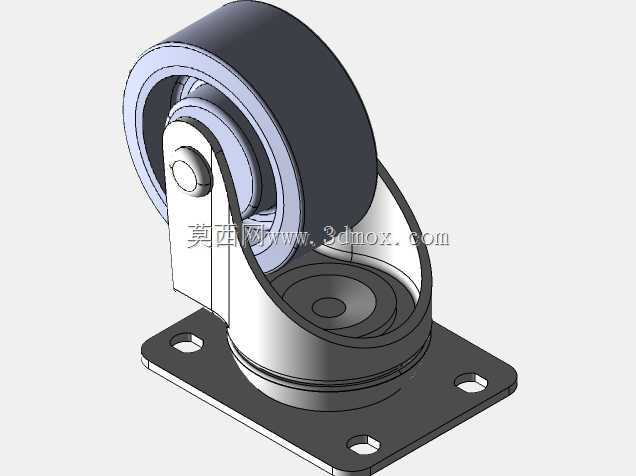

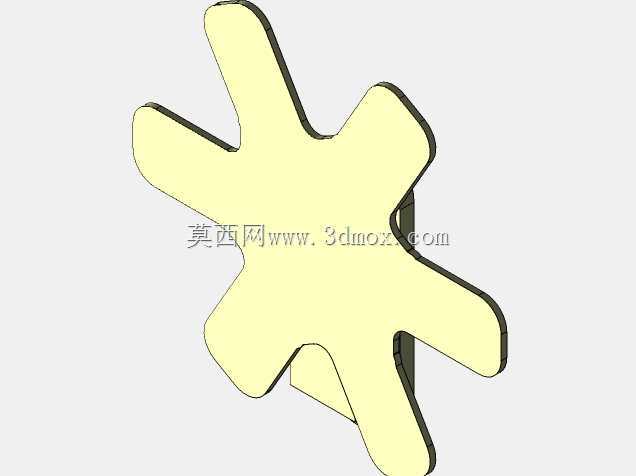

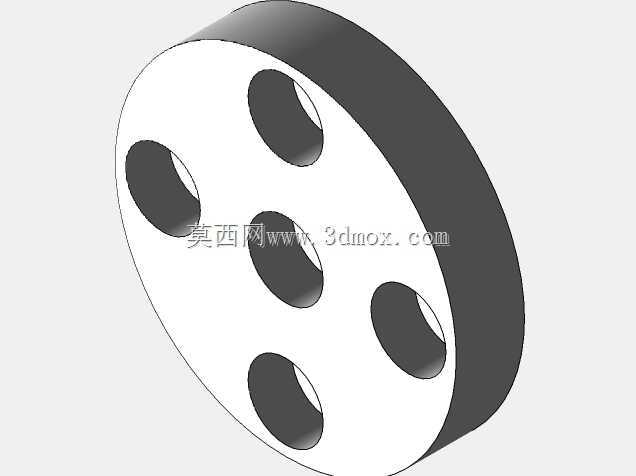

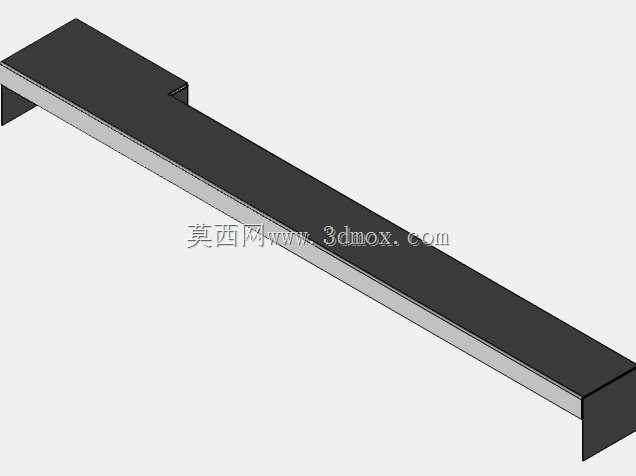

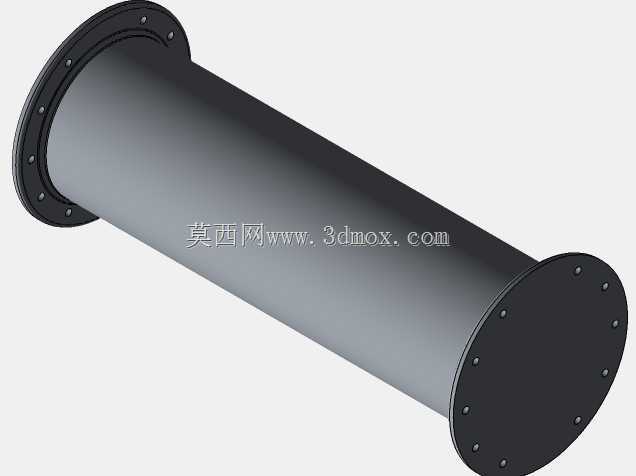

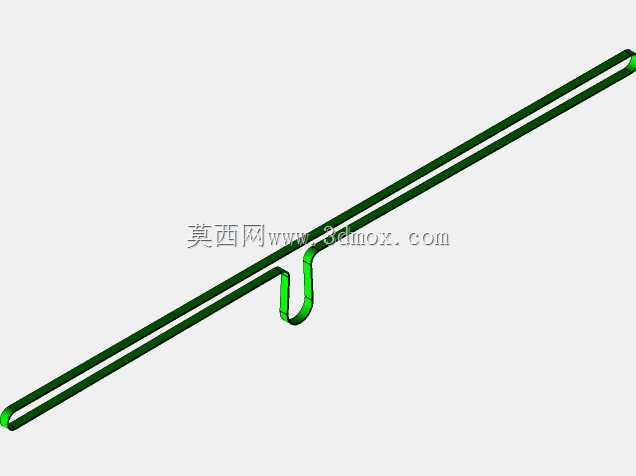

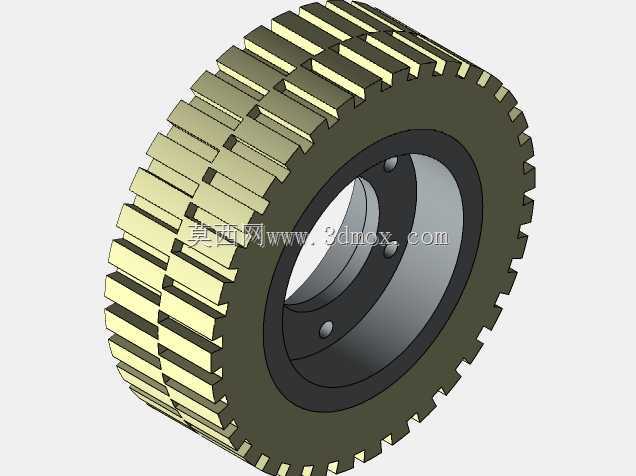

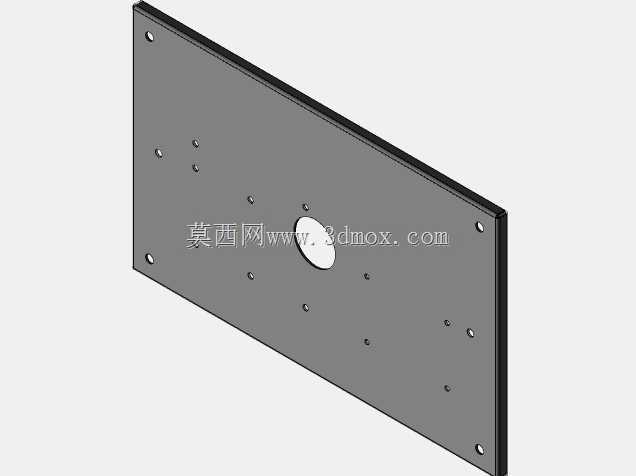

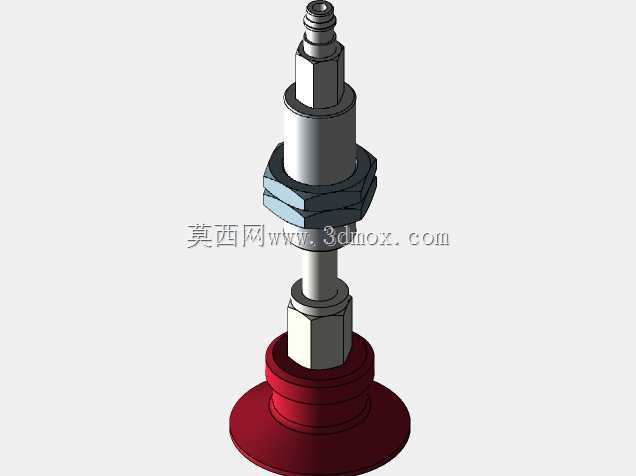

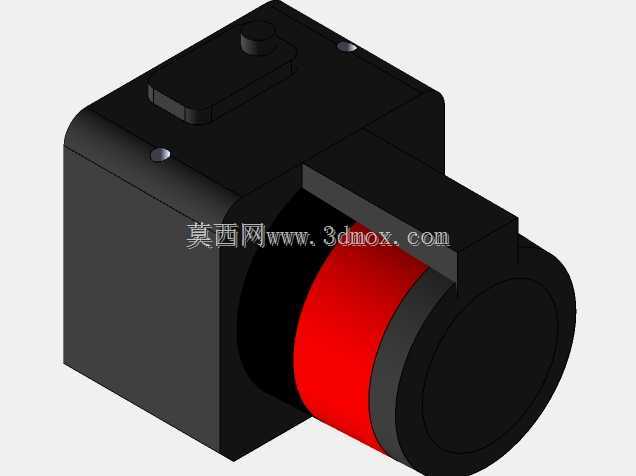

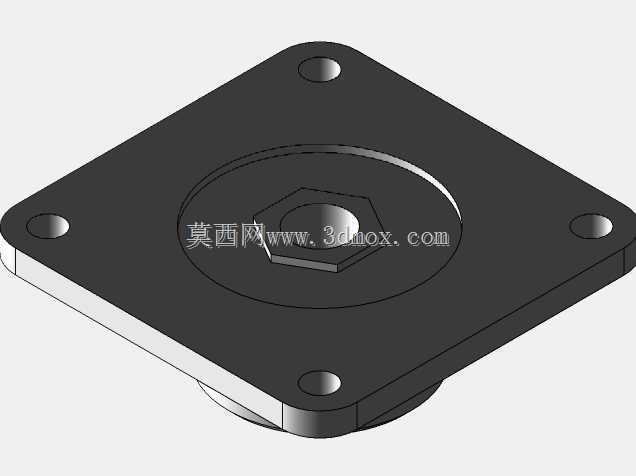

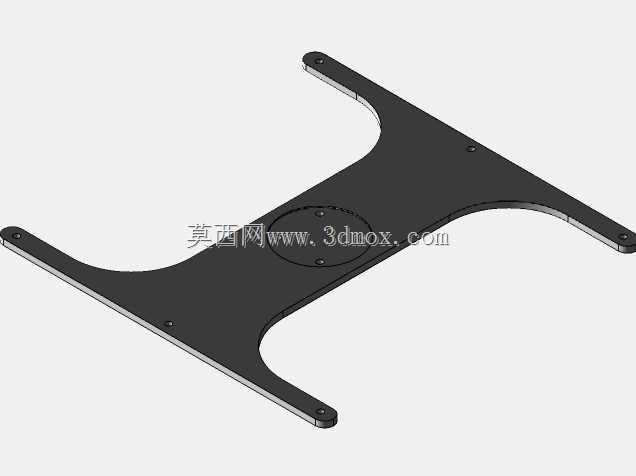

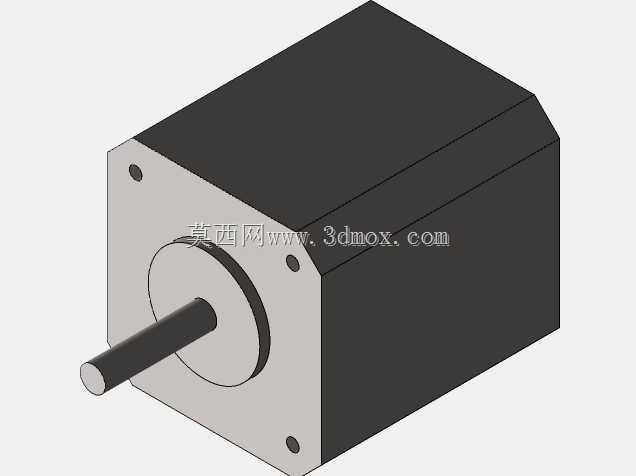

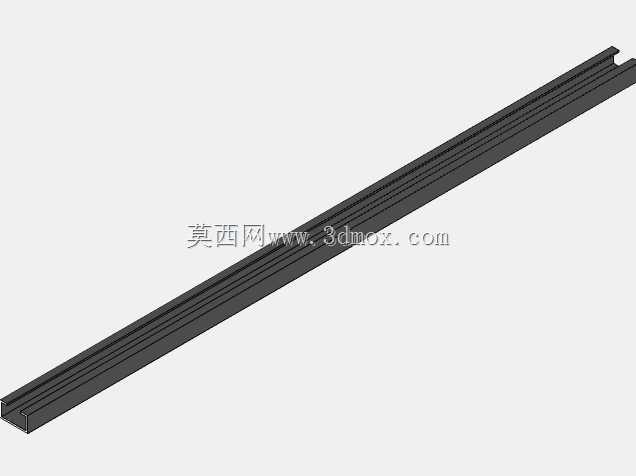

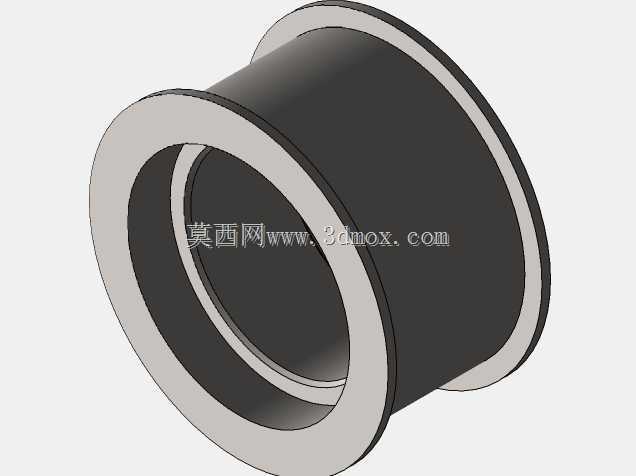

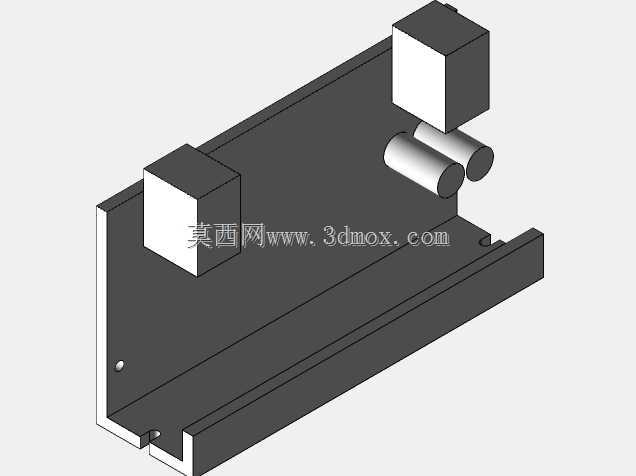

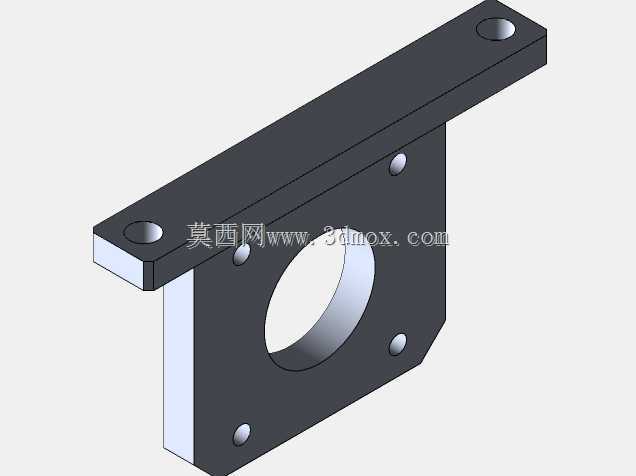

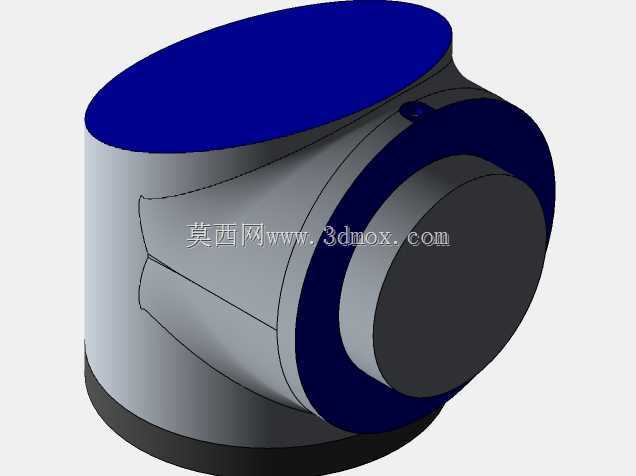

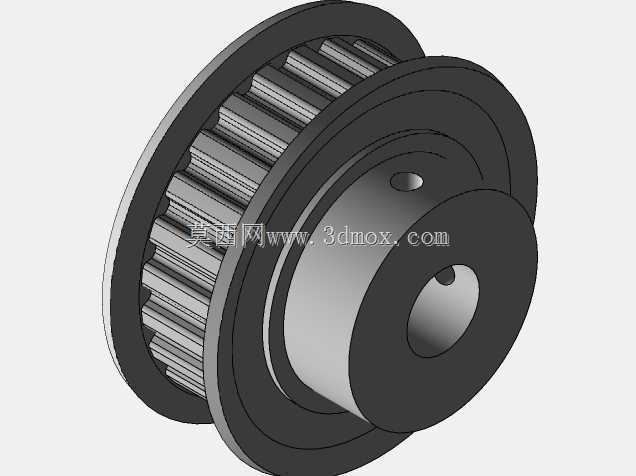

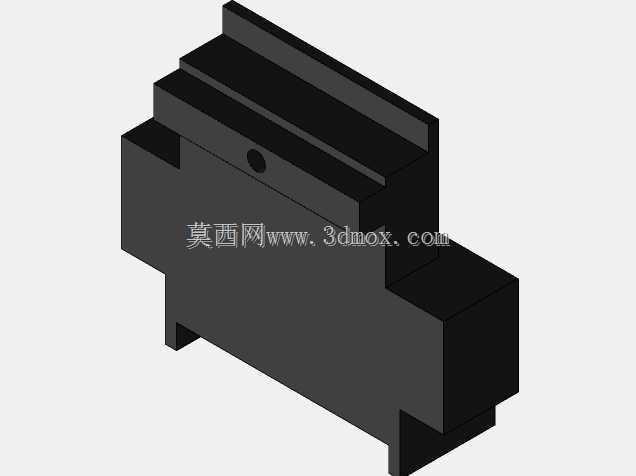

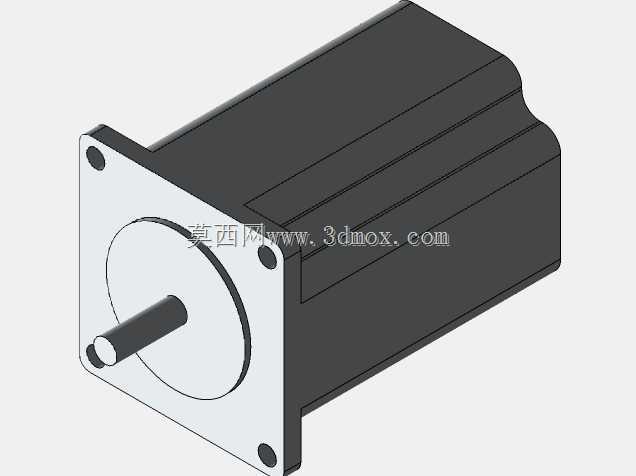

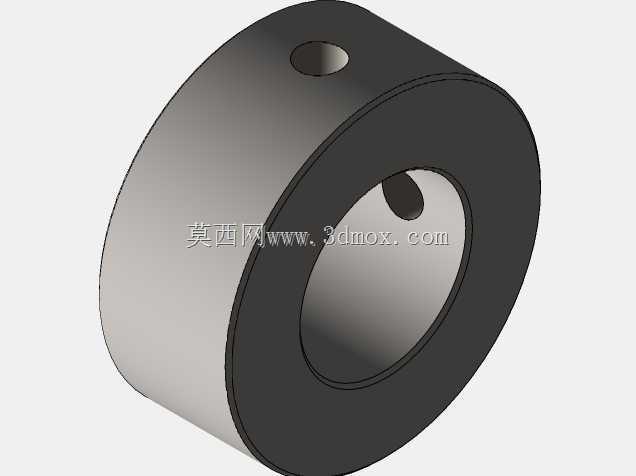

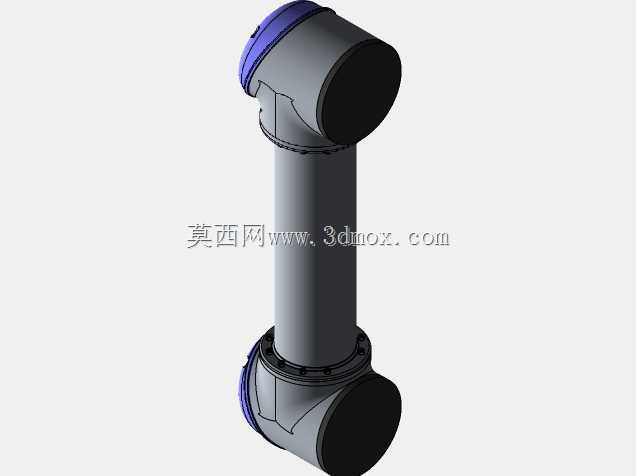

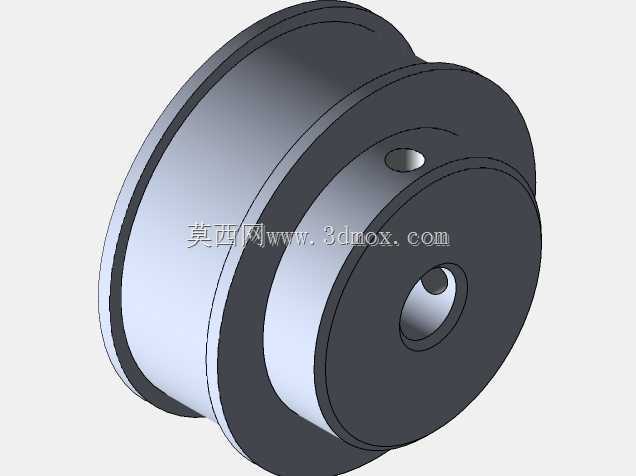

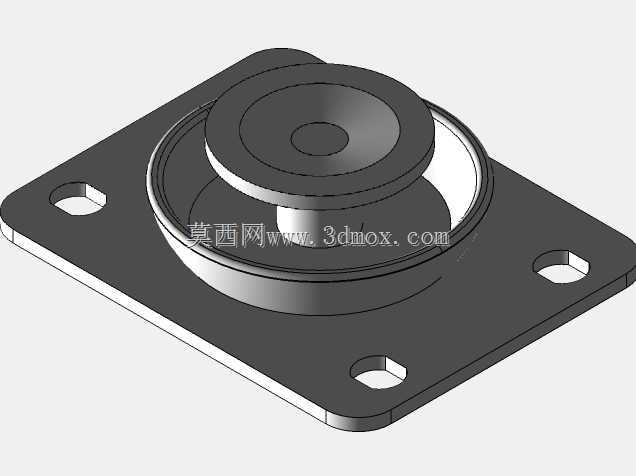

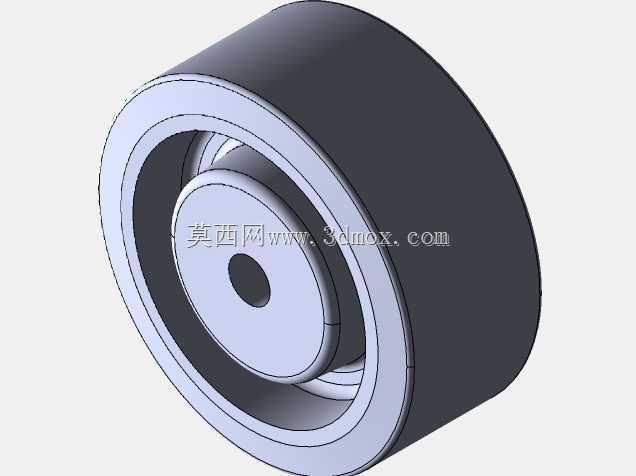

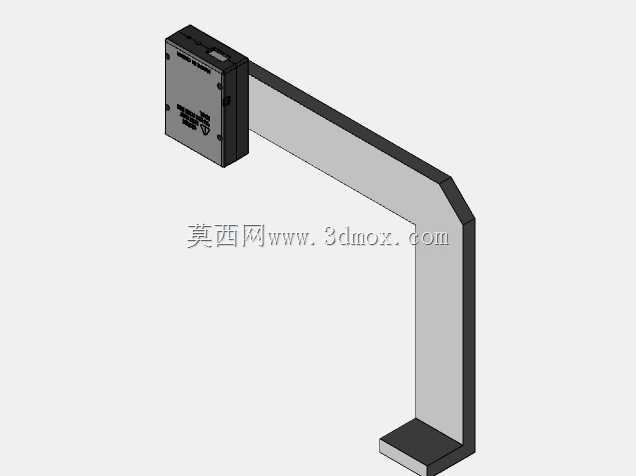

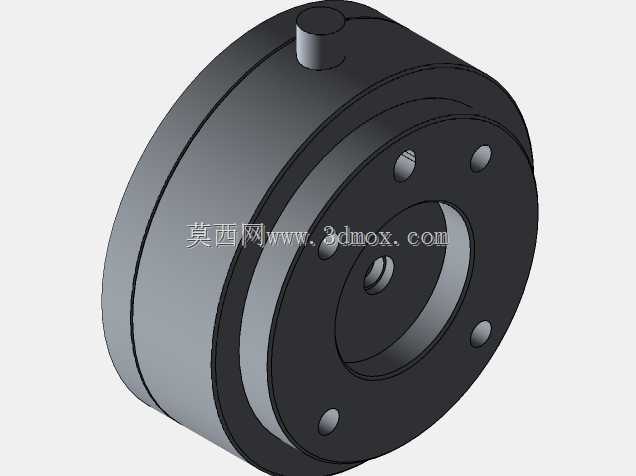

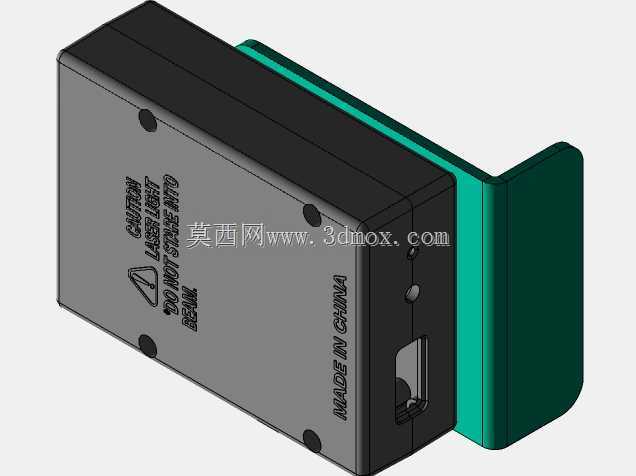

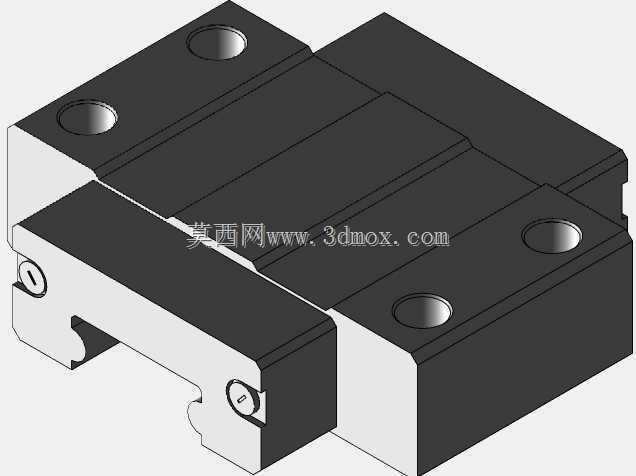

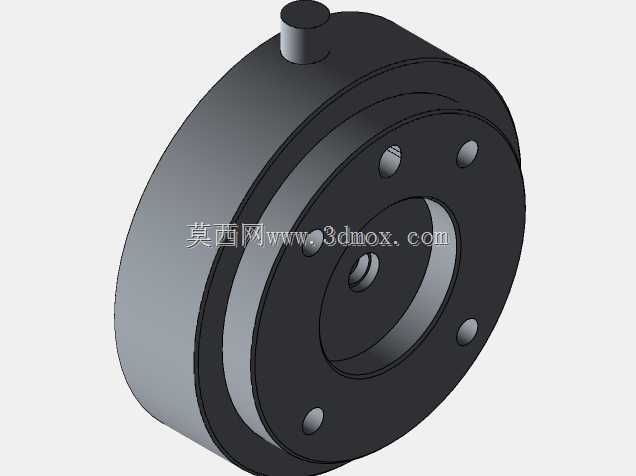

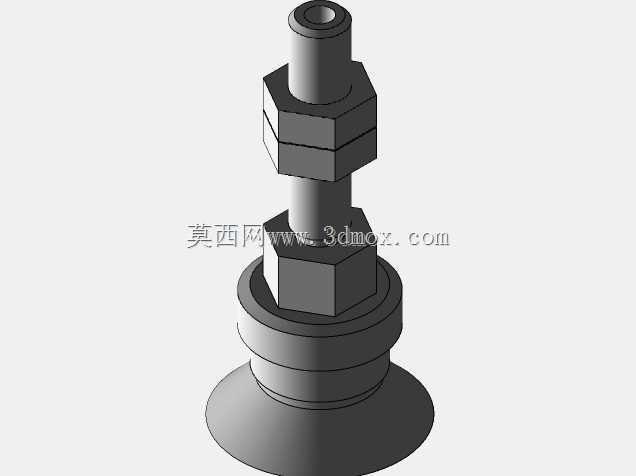

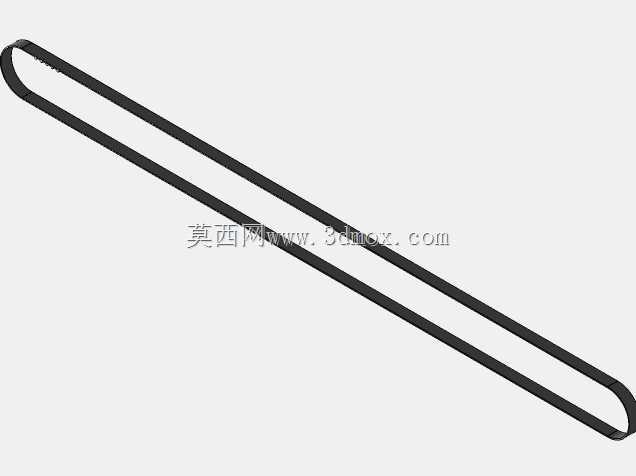

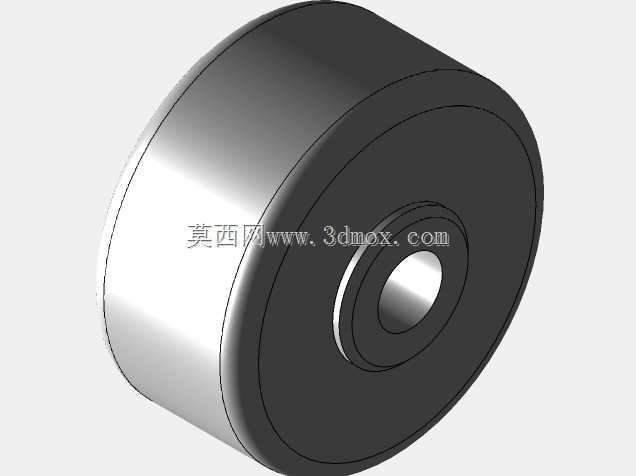

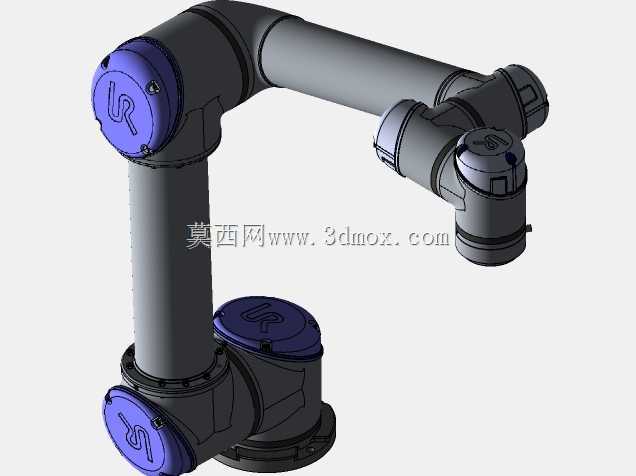

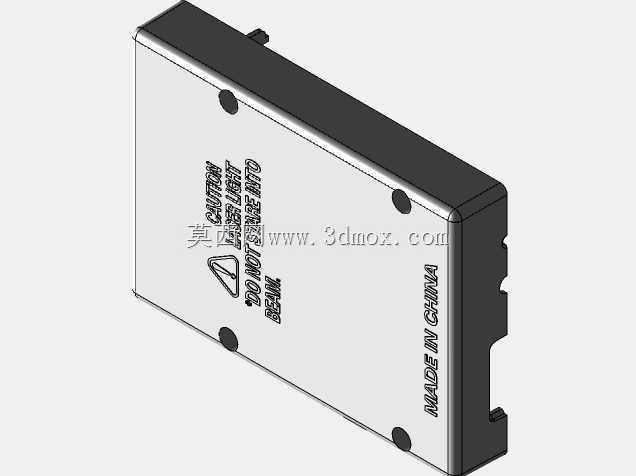

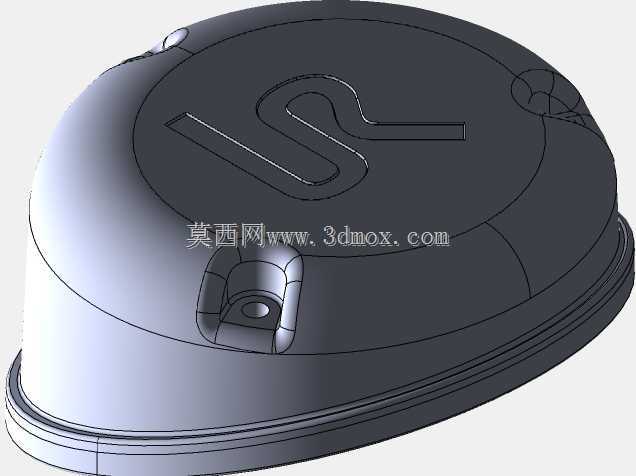

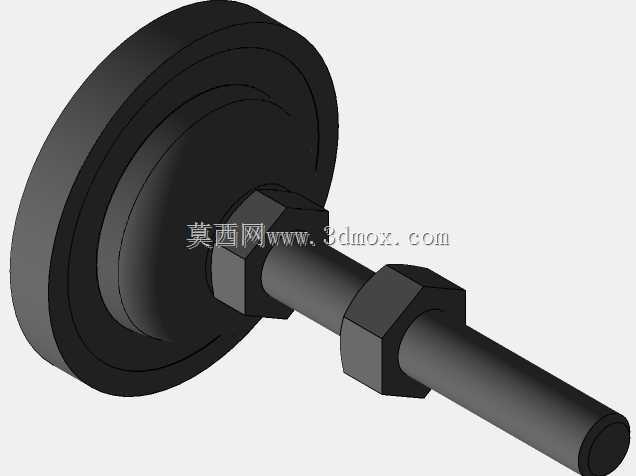

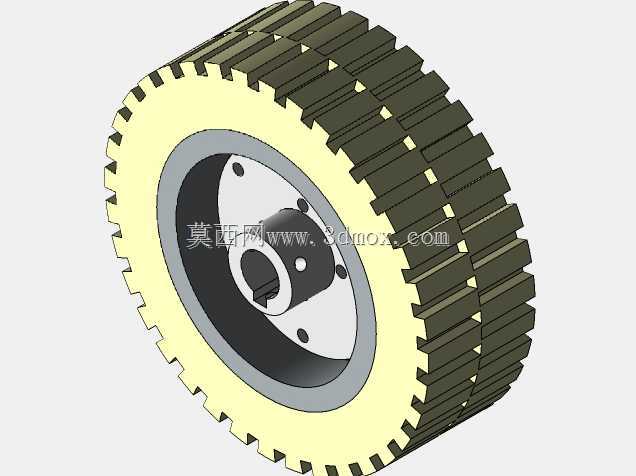

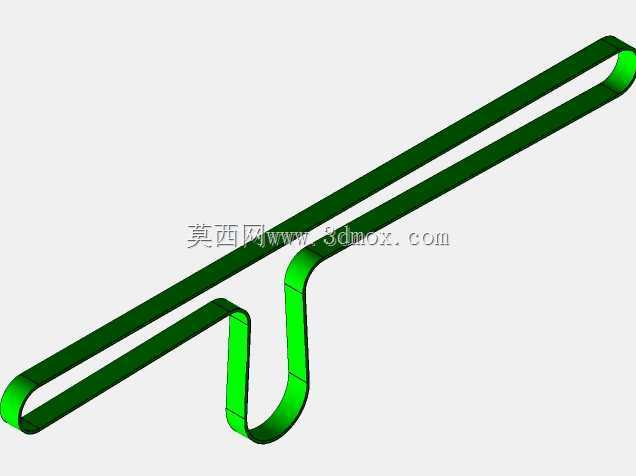

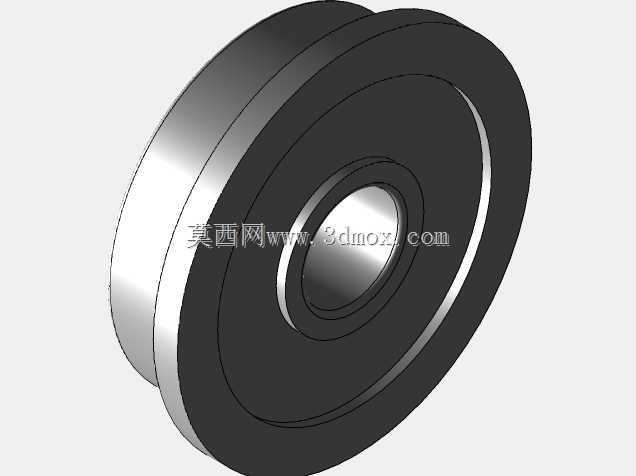

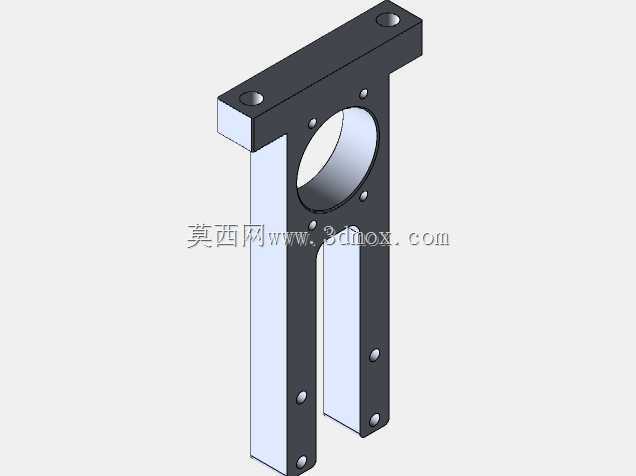

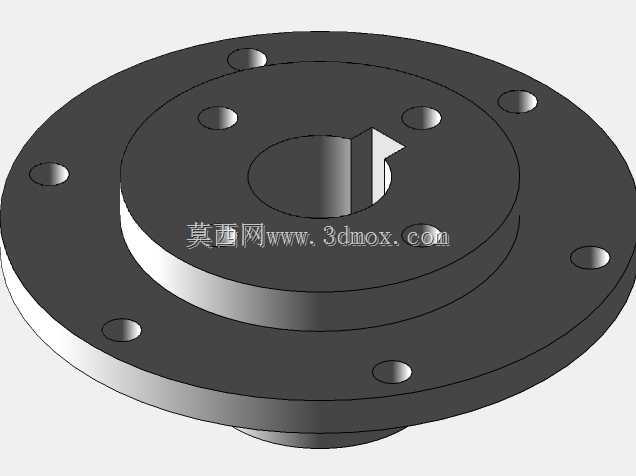

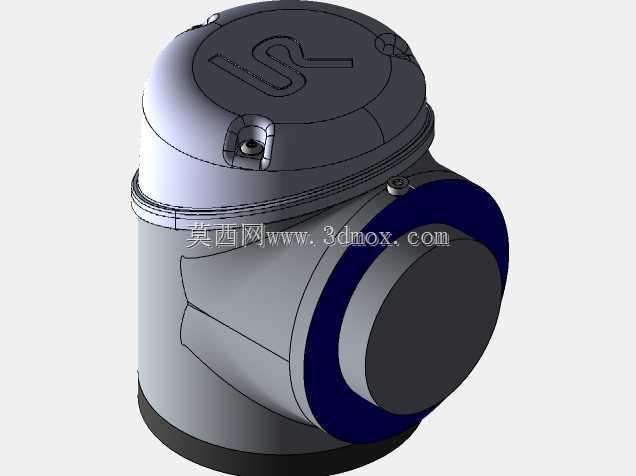

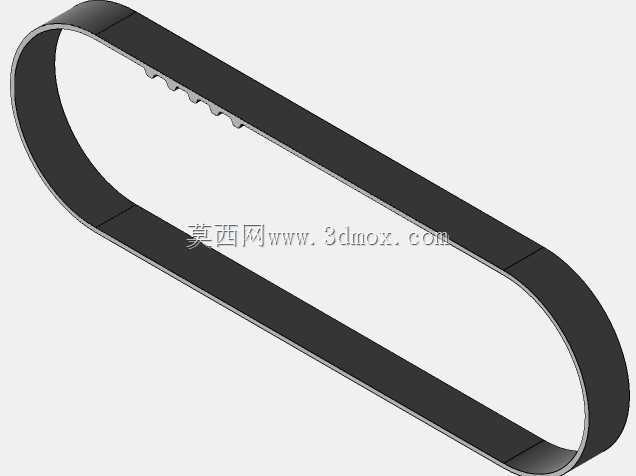

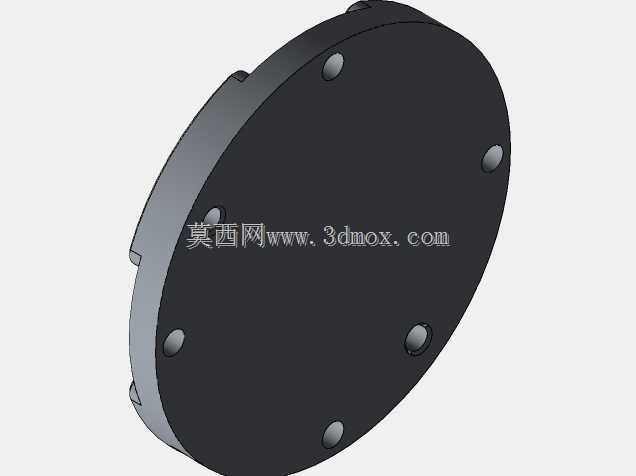

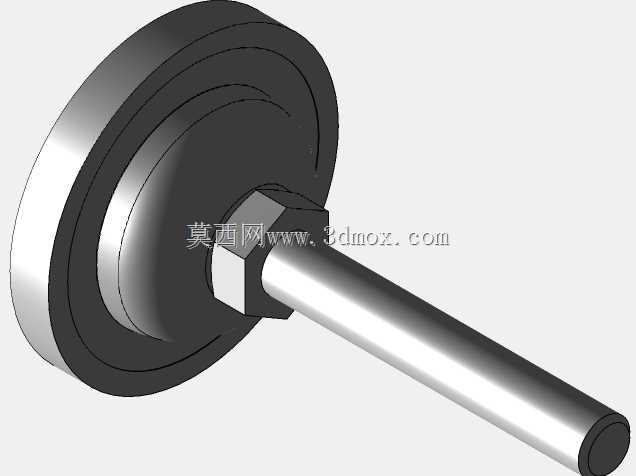

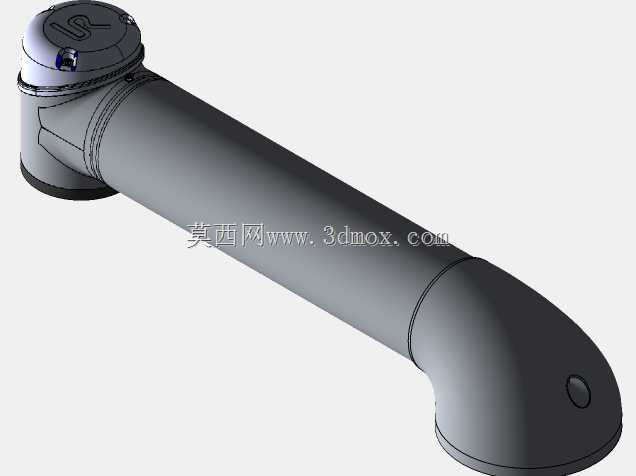

　　采用同步带传动结构，配合侧边导向条实现空托盘的自动回流，输送速度可根据产线节拍在0-12m/min范围内调整。设备顶部预留协作机械臂安装法兰面，可直接适配主流六轴协作机器人的安装尺寸，无需额外加工转接板，机械臂作业范围可覆盖上层接驳位、下层回流位以及设备侧方的扩展作业工位，扩展工位可根据工艺需求加装扫码组件、视觉检测模块、螺丝锁付机构等工艺单元，实现单台设备完成多工序作业的布局需求。设备底部设置可调脚杯与脚轮组合结构，脚杯调节行程为±20mm，可适应车间地面不平整的安装场景，设备整体安装边界尺寸控制在长650mm、宽550mm、高720mm范围内，可直接嵌入现有产线的线体间隙，无需对原有产线进行大规模改造。

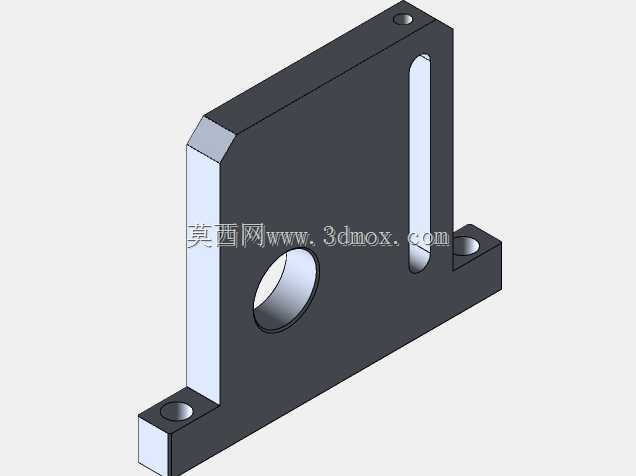

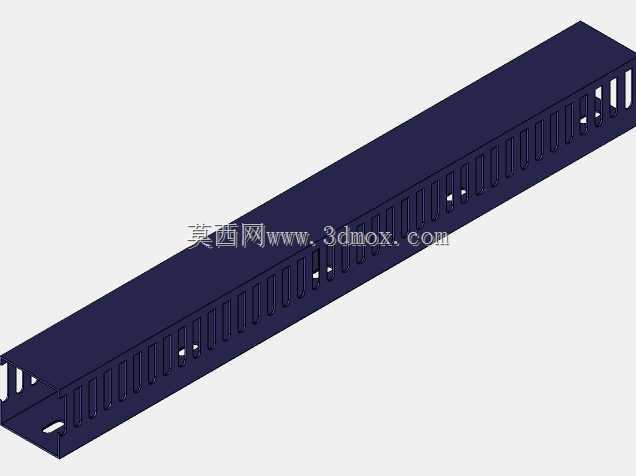

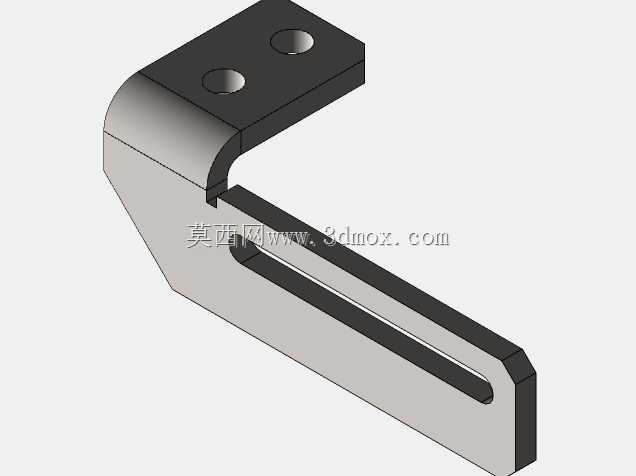

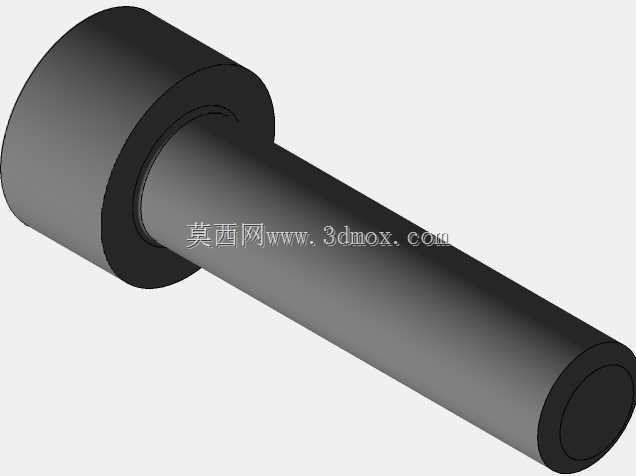

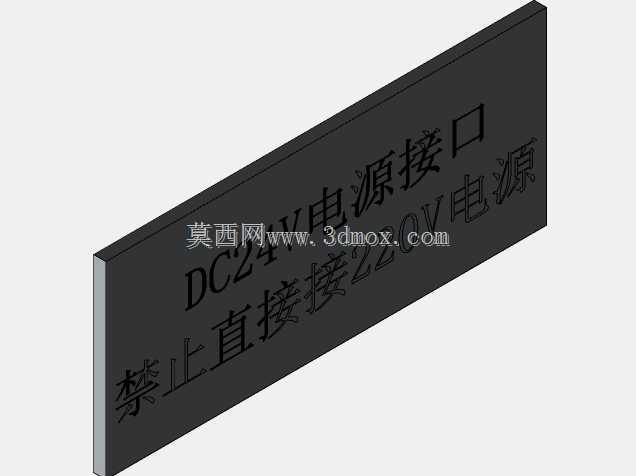

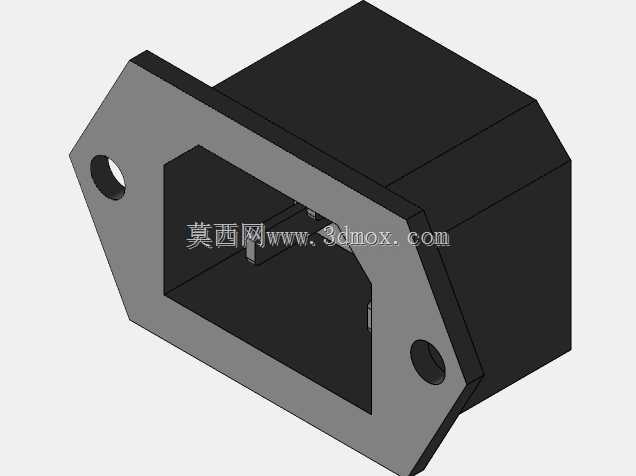

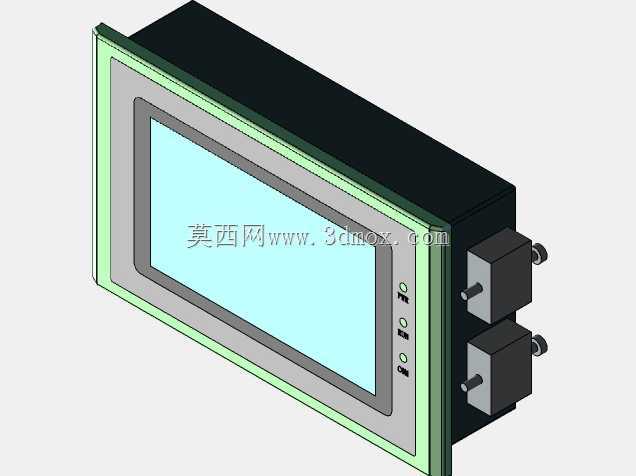

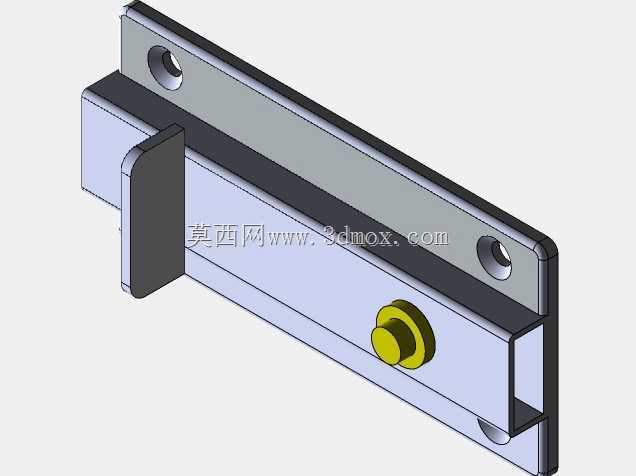

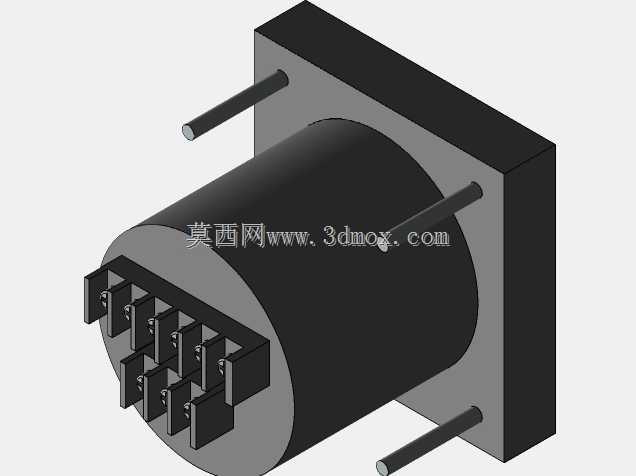

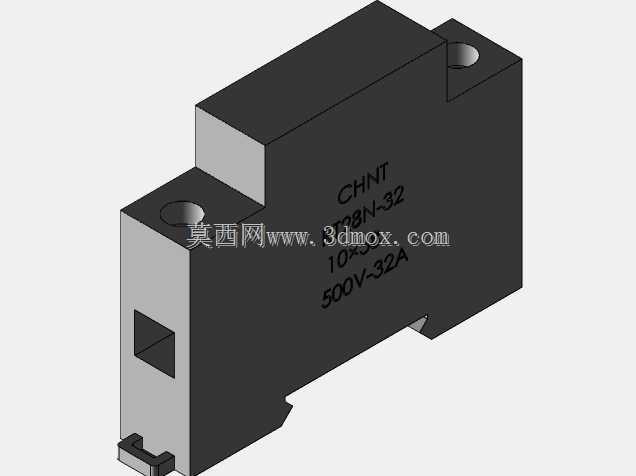

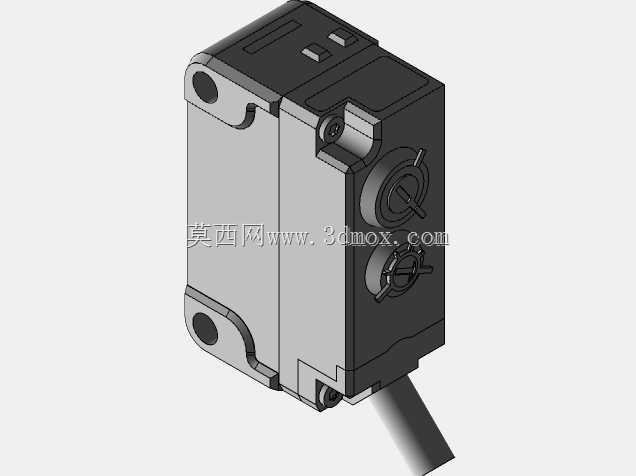

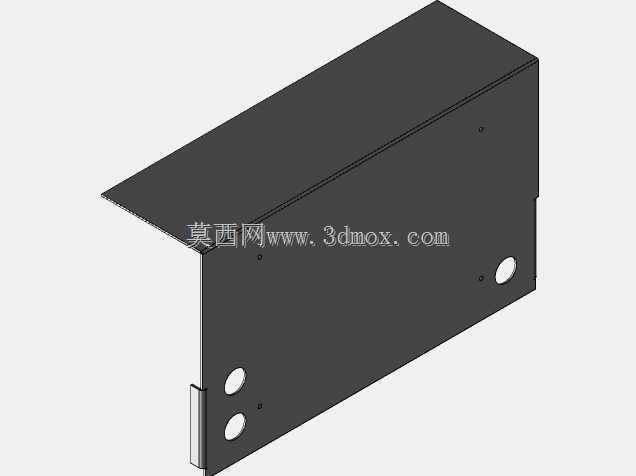

　　设备内部预留电气元件安装腔，可放置IO模块、驱动器、开关电源等控制元件，腔体侧面设置散热格栅与走线槽，强弱电走线分离布置，避免信号干扰，同时护板采用快拆式螺丝固定，后期维护时可快速拆卸护板完成元件检修与线路整理。在设计过程中，优先考虑了设备的通用性与扩展性，所有与载具接触的定位部件均采用可更换式结构，更换不同规格的定位块即可适配不同尺寸的工装托盘，输送线对接端采用可调式接驳口，可适配高度差在±30mm范围内的不同品牌输送线，降低产线改造的适配成本。设备的传动部件均设置在护板内部，外露运动部件均加装安全防护挡板，避免操作人员误触运动部件造成安全隐患，同时设备预留标准通讯接口，可直接接入产线MES系统，实现物料流转数据的实时上传与设备状态的远程监控。
