电子元件多工位精密移载操作执行机构

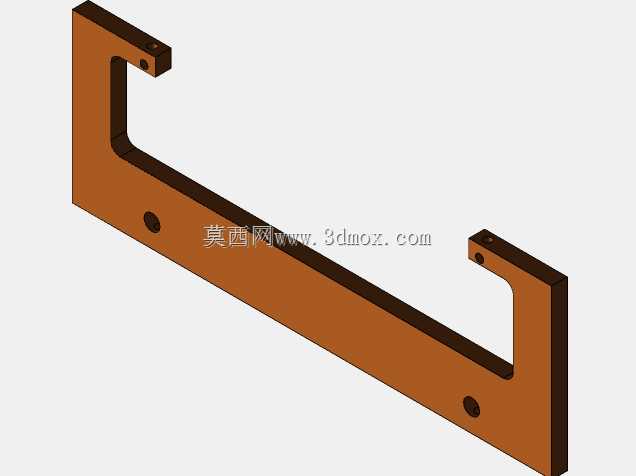

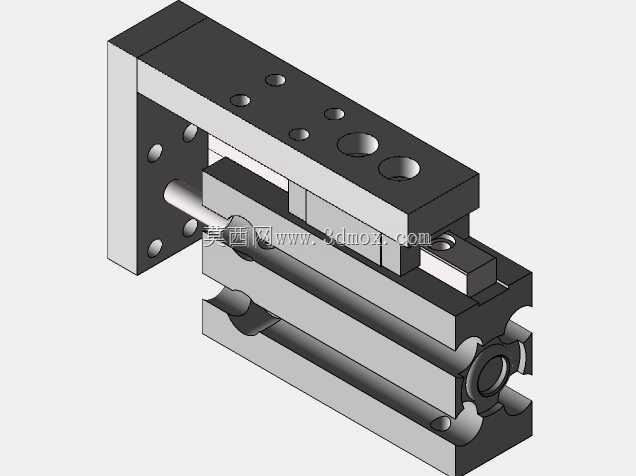

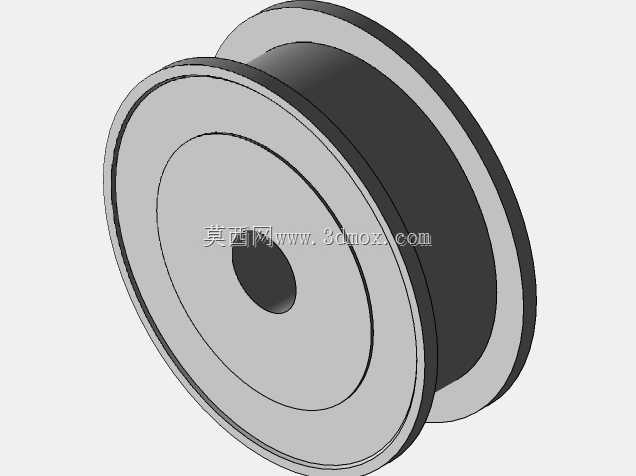

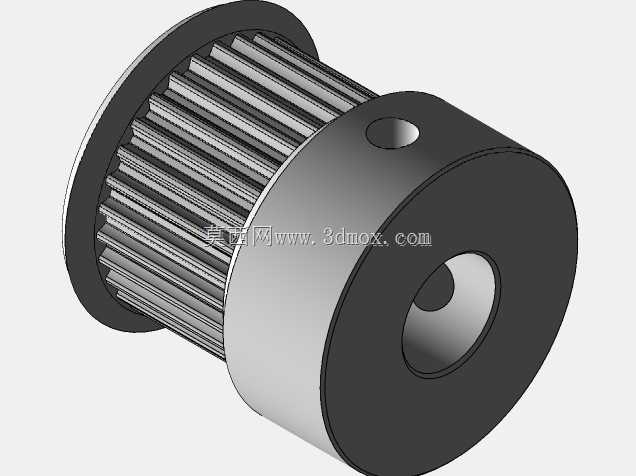

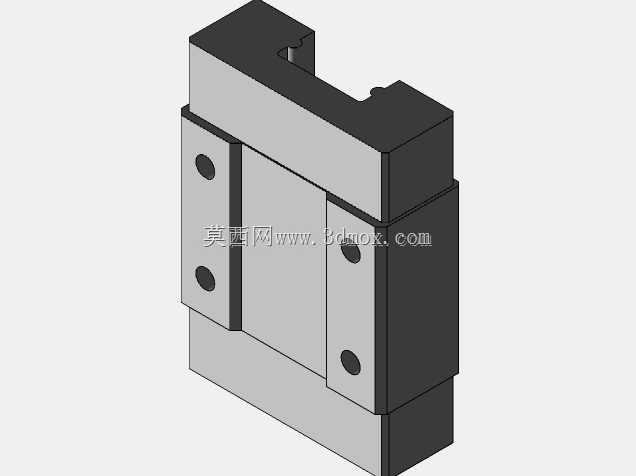

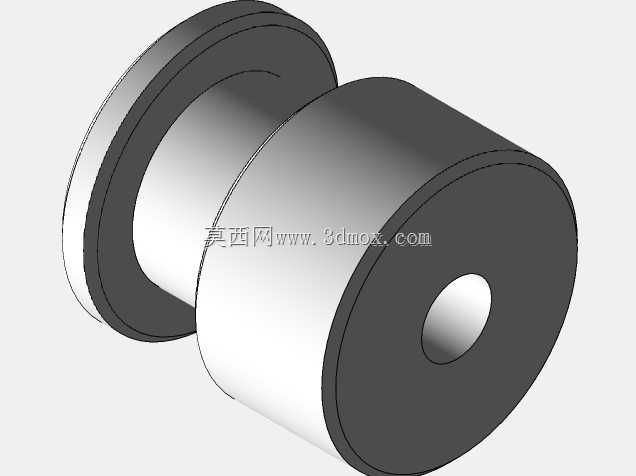

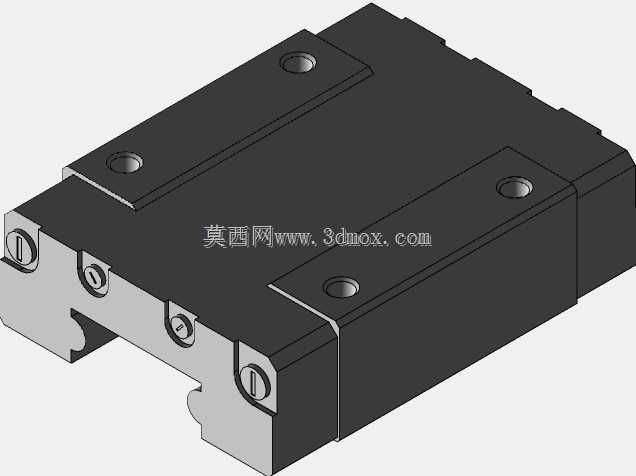

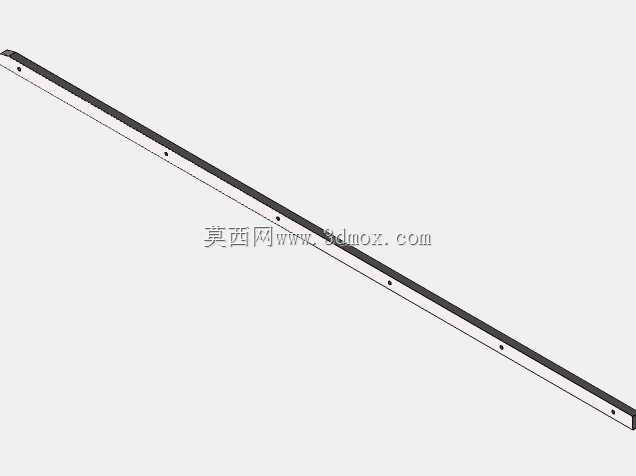

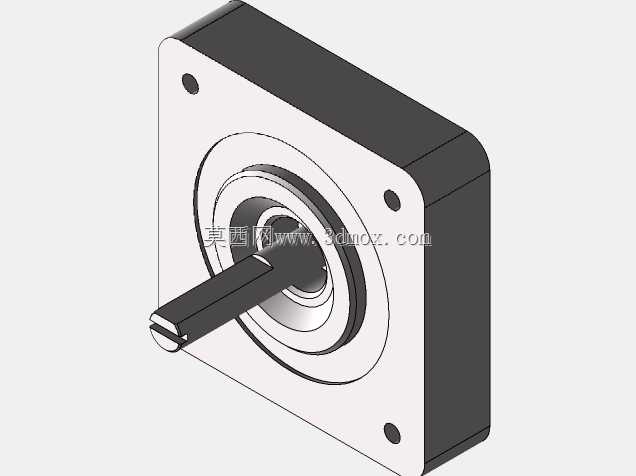

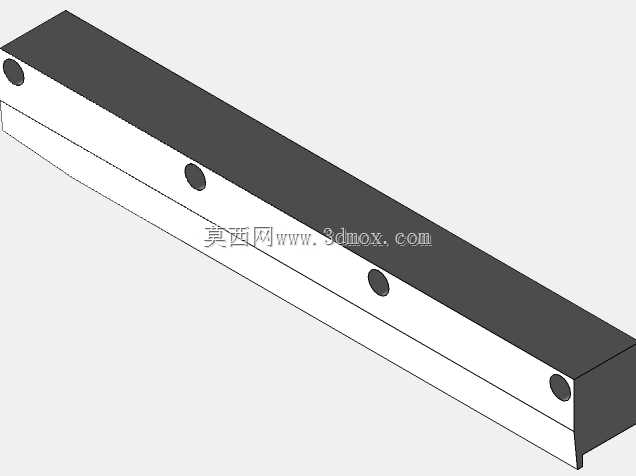

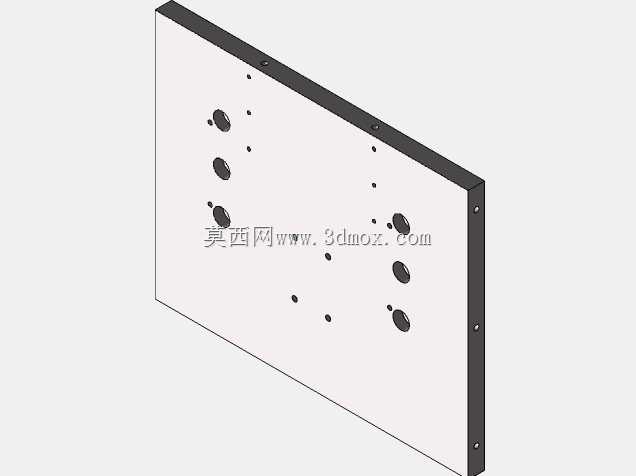

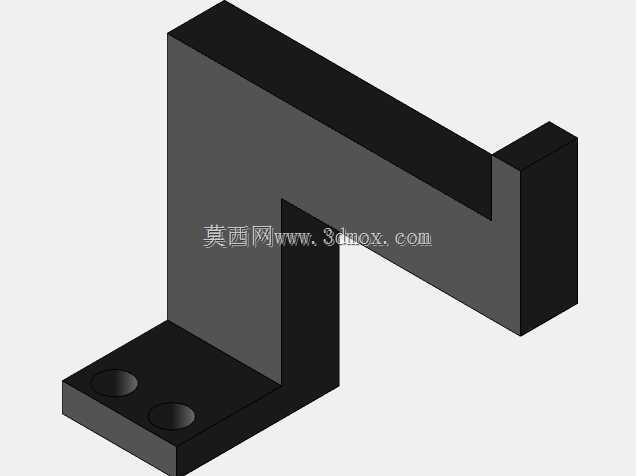

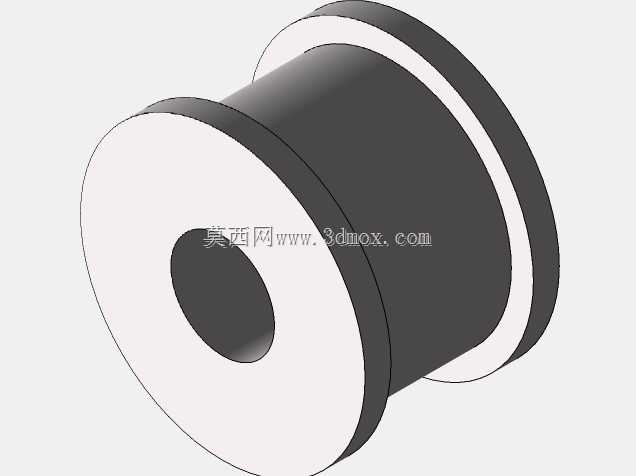

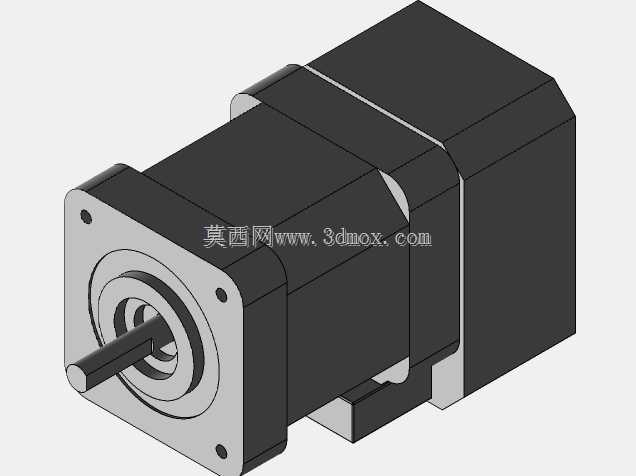

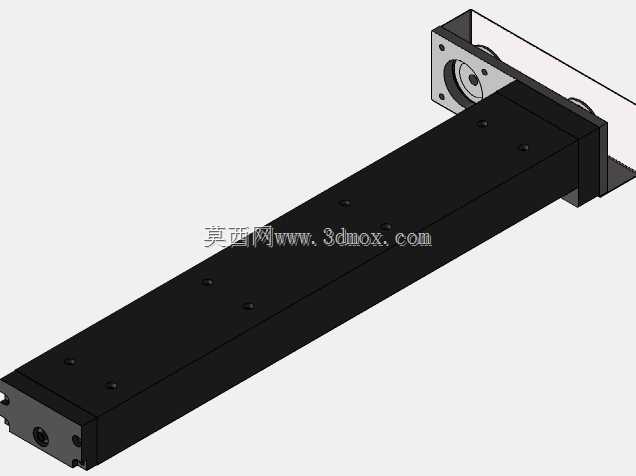

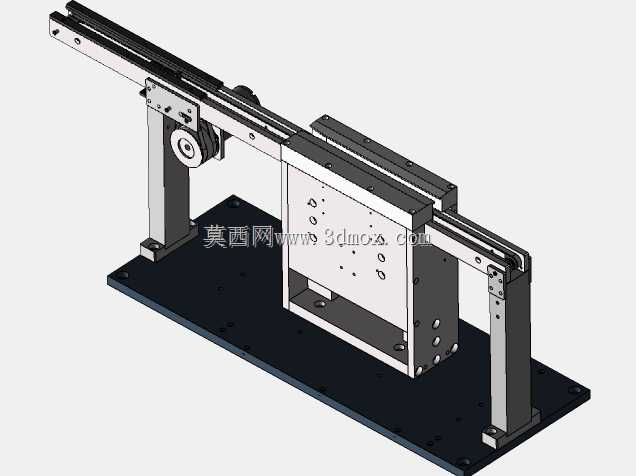

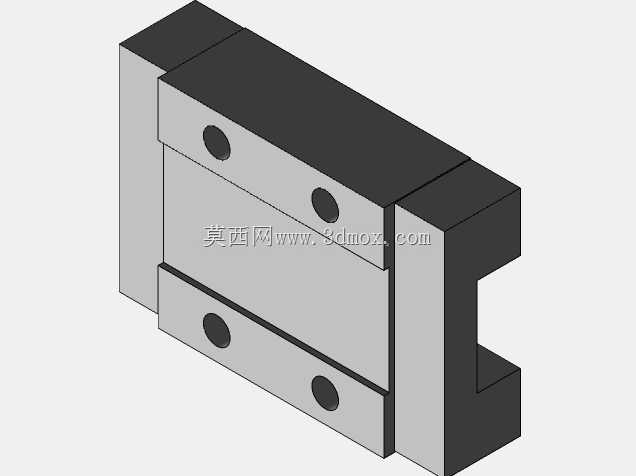

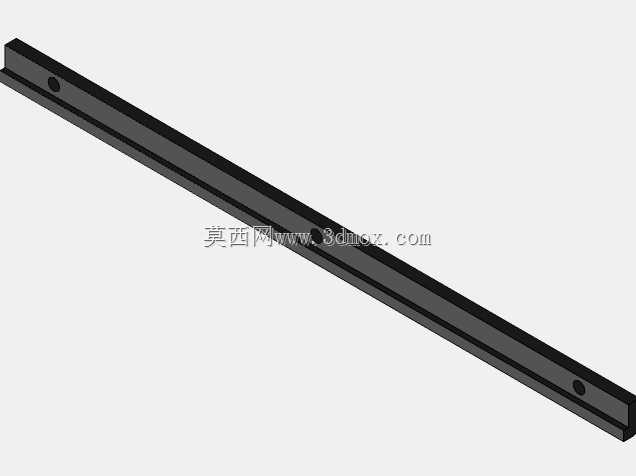

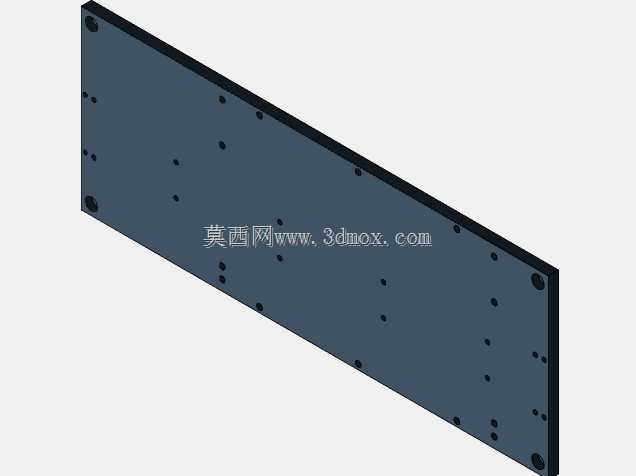

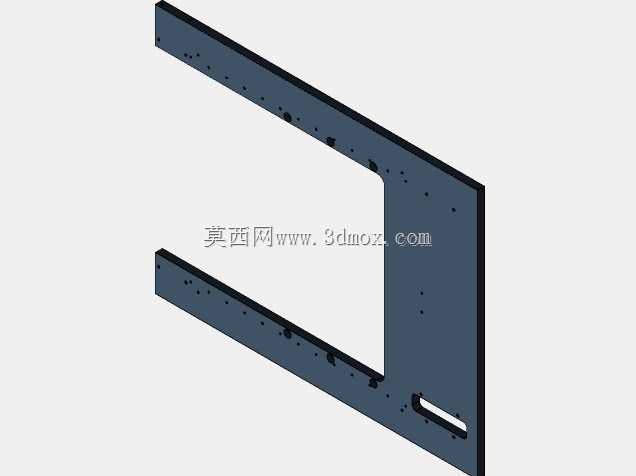

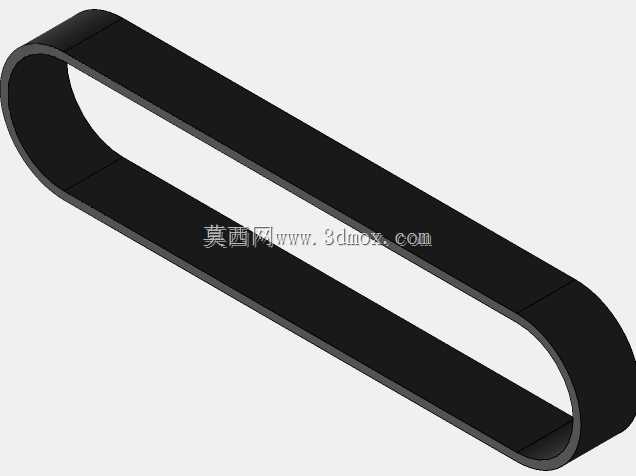

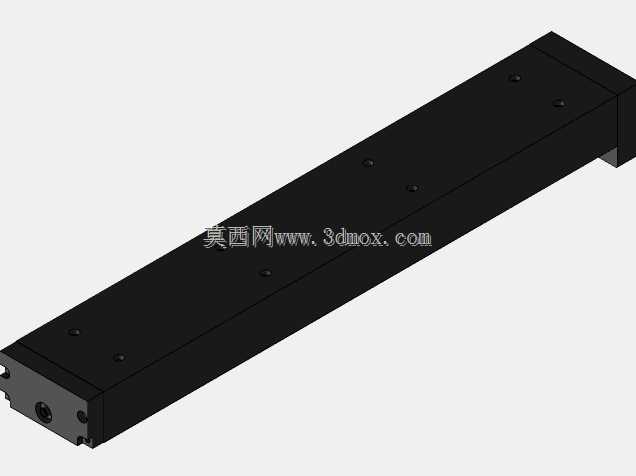

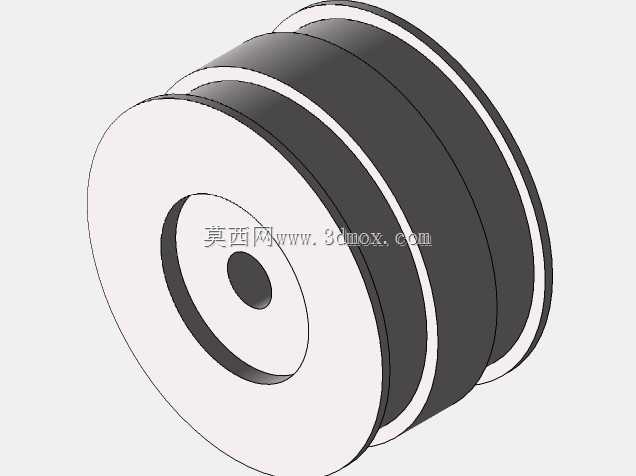

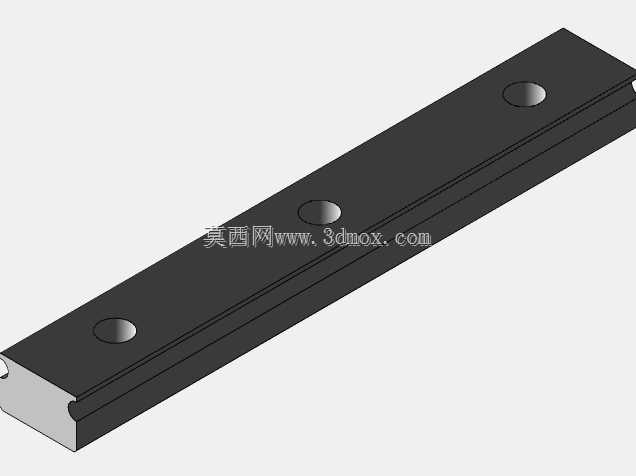

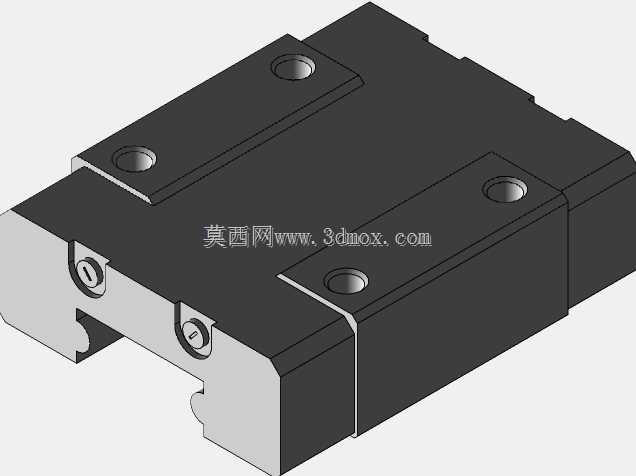

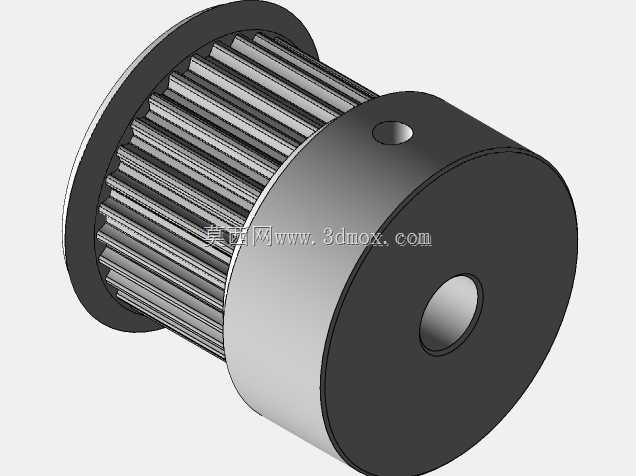

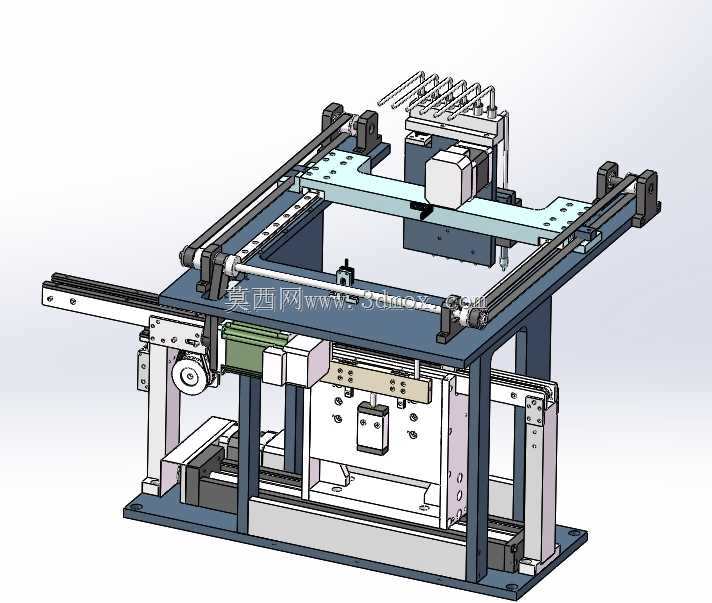

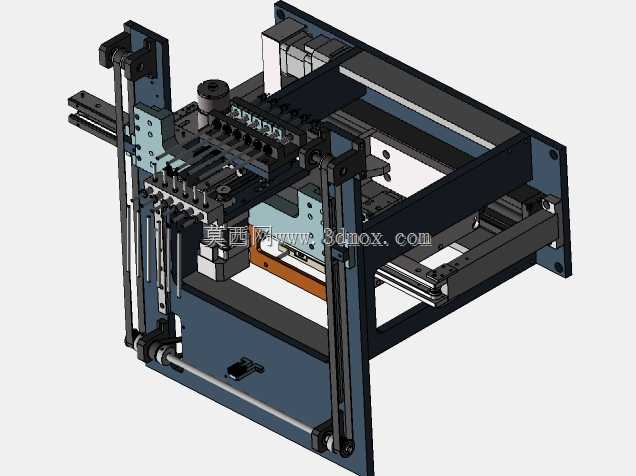

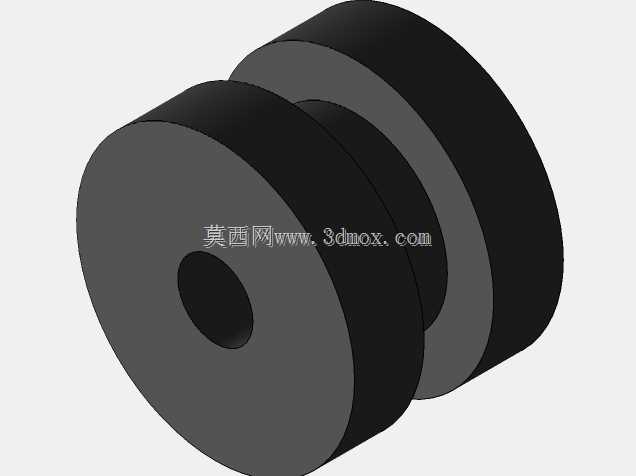

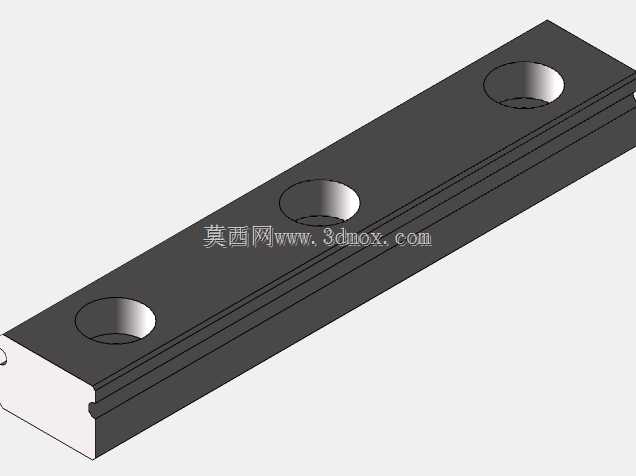

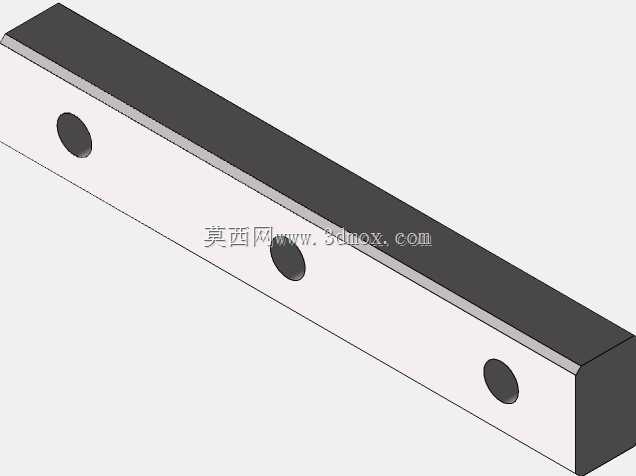

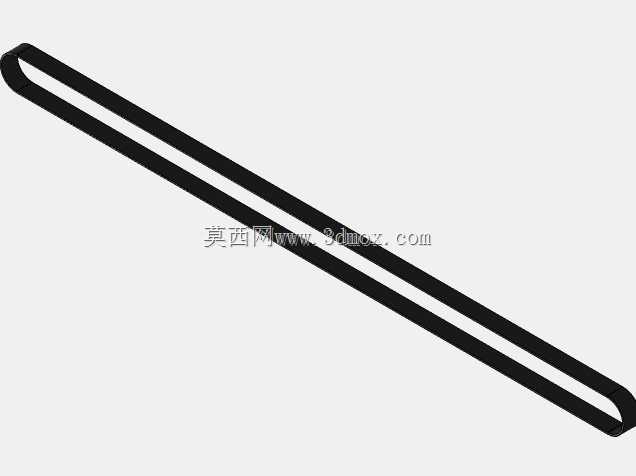

该机构主要应用于3C电子制造产线的精密装配工序段，可适配消费类电子主板、小型功能模组等工件的多工序流转作业场景，承担工件在不同加工工位间的精准拾取、移位、对位放置功能，可衔接点胶、锁付、检测、贴装等多类工艺工位，替代人工完成高频次、高精度的重复移位操作，大幅降低人工操作带来的对位偏差与工件磕碰损伤风险，适配中小尺寸电子零部件的批量自动化生产需求。整套机构采用框架式集成设计思路，以高强度钣金拼焊机架作为承载基体，将X、Z两个方向的直线传动组件、多组拾取执行端、传动同步轮组、导向限位部件全部集成在机架内部，整体结构紧凑无外凸冗余部件，可直接嵌入现有自动化产线的工位间隙，无需额外搭建大型安装基座，适配产线紧凑化布局的改造需求。X向传动采用双直线导轨搭配同步带传动的结构，可带动整排执行端实现长行程平稳移位，导轨预紧参数经过适配调校，运行过程无卡顿、无偏摆，重复移位精度可控制在±0.02mm范围内，满足电子元件装配的对位精度要求；Z向传动采用双侧导向杆搭配独立驱动的结构，每一组拾取执行端可根据工位需求实现独立升降动作，适配不同高度工位的取放需求，执行端预留标准安装接口，可根据实际生产需求更换真空吸嘴、夹爪等不同拾取部件，适配不同材质、不同外形的电子工件拾取作业。机构的安装边界充分考虑产线适配性，整体宽度控制在常规产线工位的标准宽度范围内，底部预留标准化安装孔位，可直接与现有产线的铝型材工作台面通过螺栓固定，输入输出轴位置预留传动对接接口，可直接对接产线的主传动系统，也可搭配独立伺服驱动系统实现单机独立运行。整套机构的传动部件全部设置在机架内侧，外部无裸露传动结构，可有效阻挡生产车间内的浮尘、碎屑进入传动间隙，降低日常维护频次，适配电子车间洁净生产的环境要求；各运动部件的行程两端均设置硬限位与缓冲部件，可避免超程运行带来的结构碰撞损伤，提升长时间连续运行的稳定性。
