自动化产线用重载动力输送线体结构

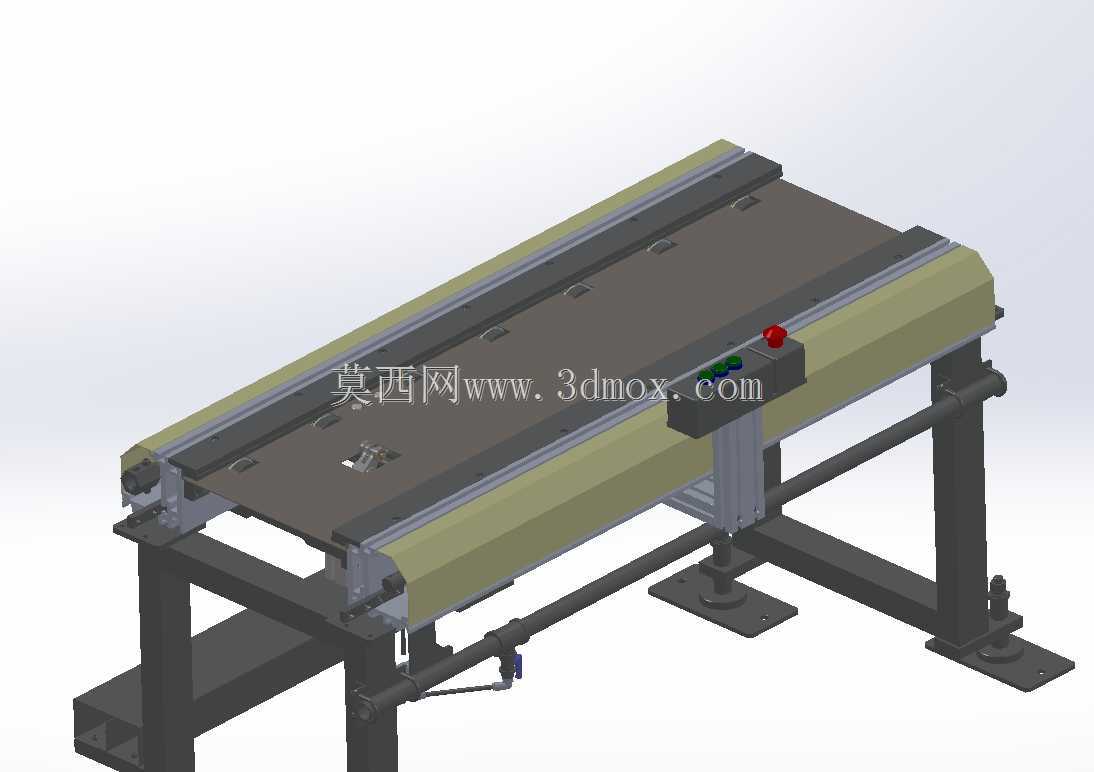

　　这款动力线体主要面向自动化装配、零部件加工流转的车间产线场景，常见于汽车零部件分装、3C电子组件接驳、五金工件工序间转运的工位衔接环节，承担定距输送、工位停靠承载的核心作用，区别于无动力滚筒线，该线体自带驱动传动结构，可实现恒定节拍的物料输送，无需人工推送即可完成工件在不同加工工位间的自动流转。从结构设计逻辑来看，线体主体采用分段式铝型材作为侧边承载梁，兼顾机架轻量化与结构刚性，输送面采用平整的板式承载结构，相比滚筒输送可适配底部形态不规则、支撑面较小的工件，避免工件输送过程中出现卡滞、倾斜掉落的问题。线体端部集成了驱动单元安装位，可适配同步带、多楔带等不同传动形式的驱动组件，侧边预留的传感器安装位可直接对接产线的PLC控制系统，

　　实现工件到位检测、启停控制、堵料预警的功能，端部设置的急停按钮可满足车间安全操作规范，在出现异常工况时可快速切断线体运行动力。支撑结构采用方管焊接机架搭配可调脚杯，可根据现场地面平整度调整线体整体水平度，单段线体的安装边界可根据产线布局需求拼接扩展，机架下方预留的横撑安装位可加装线槽、气管走线槽，方便产线布线时的线缆收纳，避免线缆外露造成的安全隐患。设计过程中重点考量了输送面的平面度公差，承载梁安装面的加工精度控制在0.2mm每米范围内，保证输送过程中工件运行平稳无颠簸，侧边的导向条可根据工件宽度调整安装间距，适配不同尺寸规格的托盘或工件直接输送，无需额外更换治具。线体的传动辊筒采用两端带座轴承的支撑结构，降低运行过程中的传动阻力，

　　同时预留了张紧机构的调节空间，长期运行出现传动带松弛时可快速调整张紧量，无需拆解主体结构即可完成维护操作。在实际产线布局中，该类动力线体可直接与顶升移栽机、转角机、码垛工位对接，组成完整的自动化物料输送系统，单段线体的承载能力可根据需求调整型材壁厚与支撑腿间距，满足从轻载电子工件到重载机械零部件的不同输送需求，机架的标准化接口设计可大幅缩短产线搭建的现场安装周期，减少非标加工的工作量。
