精密注塑模具避空结构三维设计

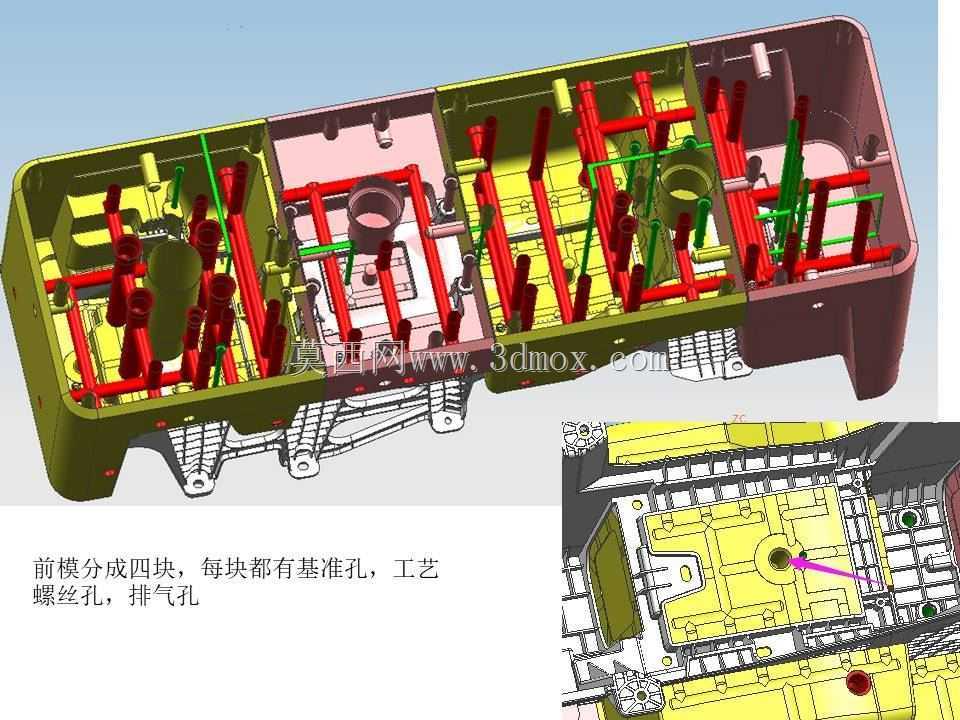

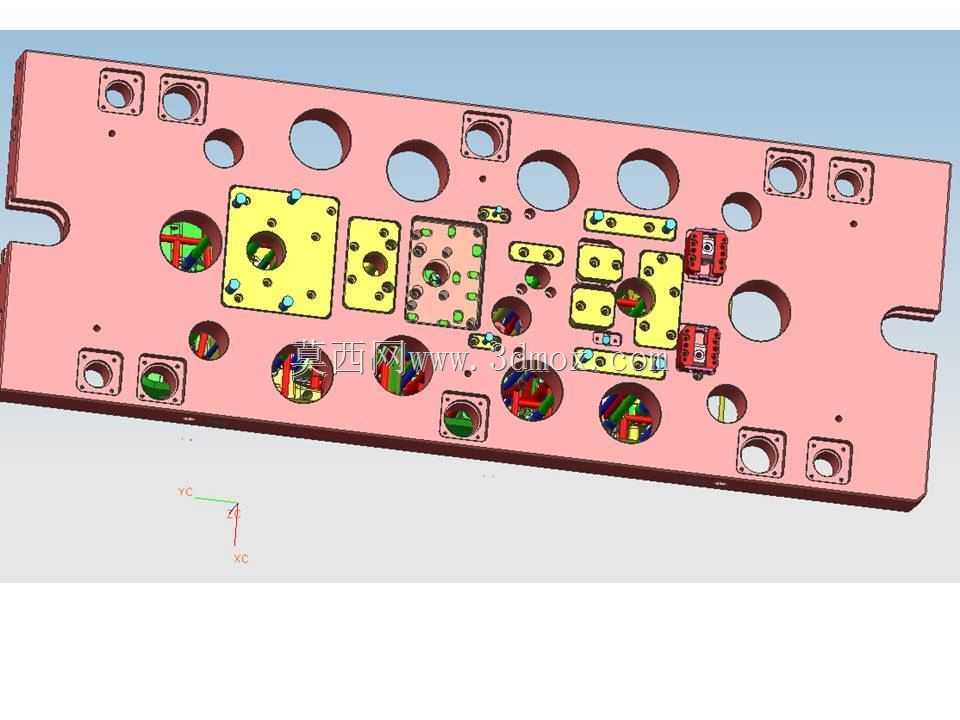

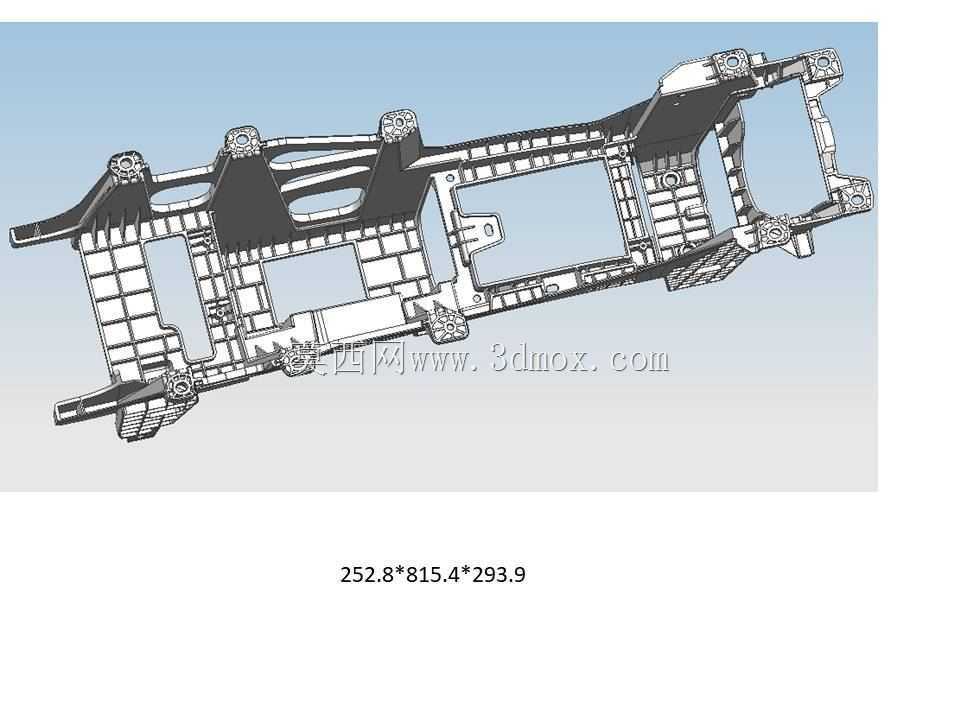

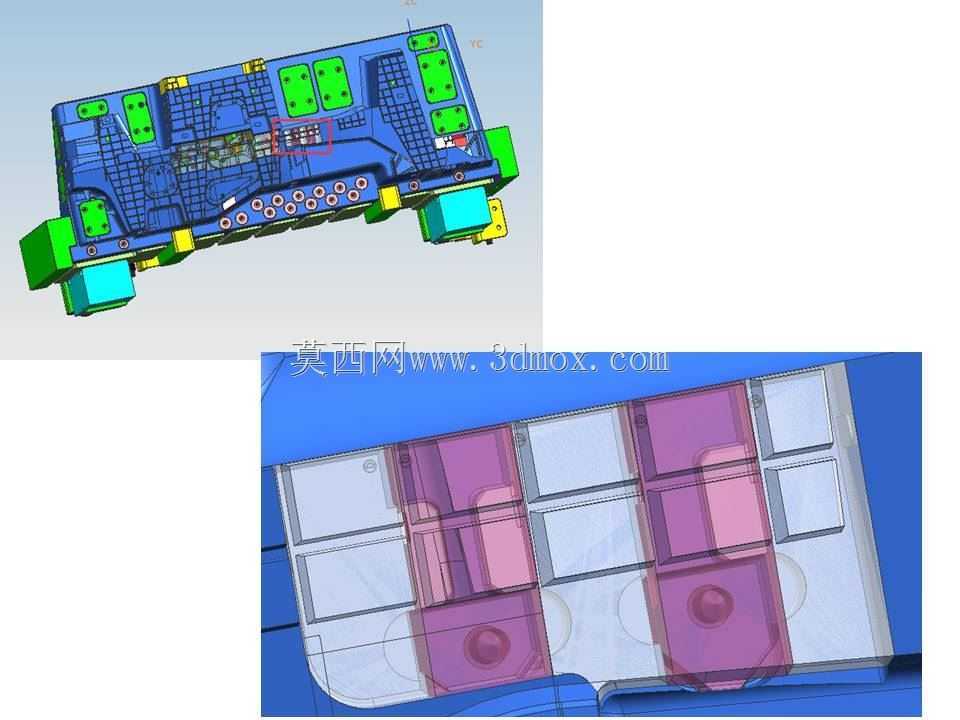

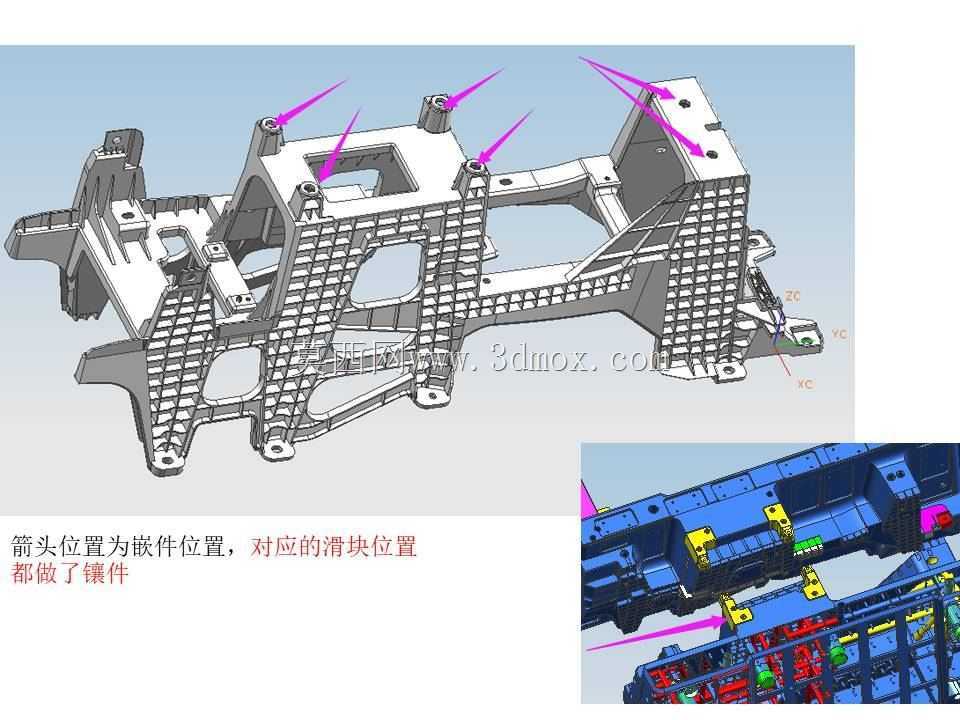

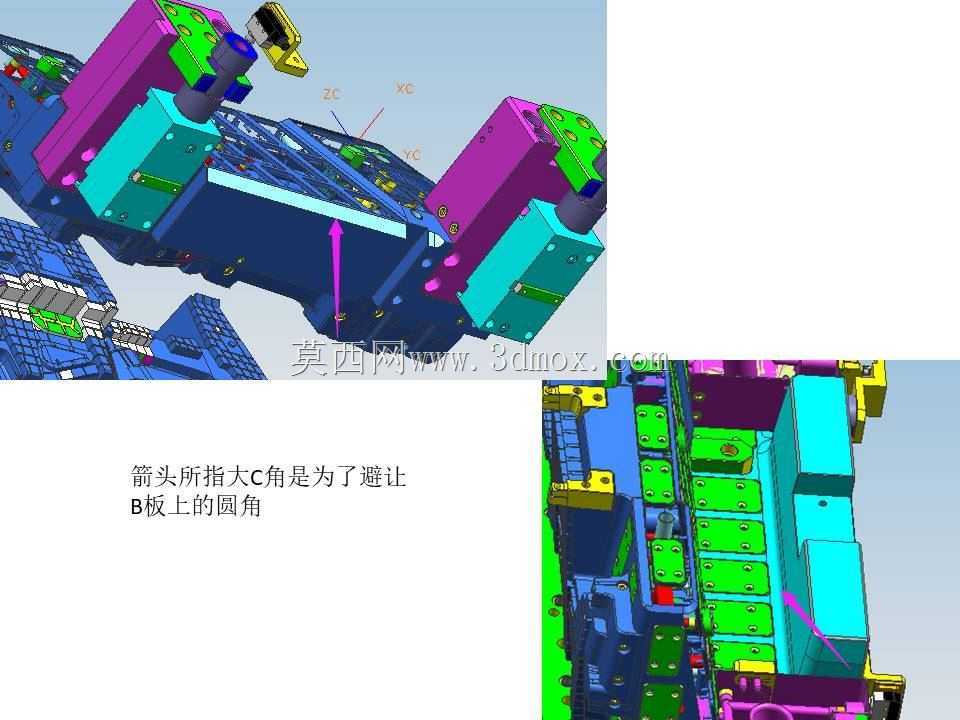

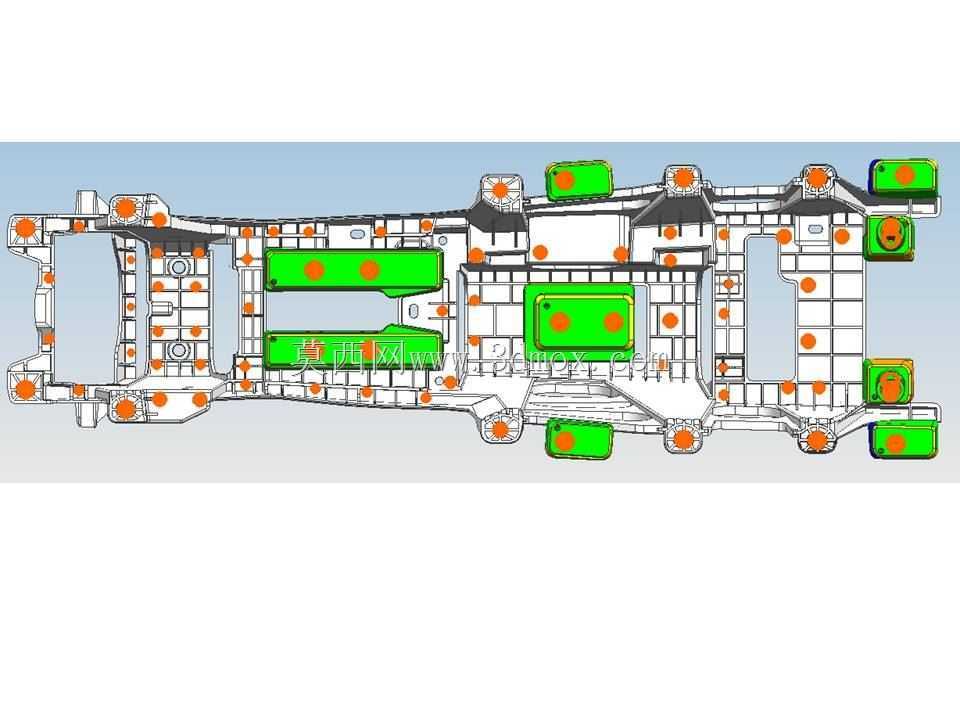

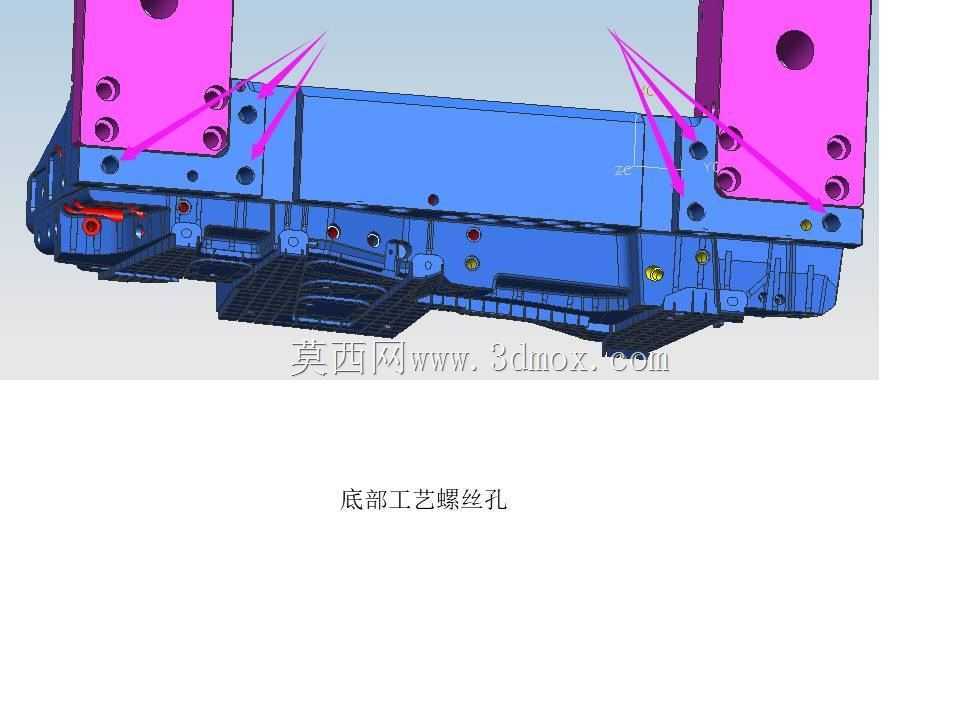

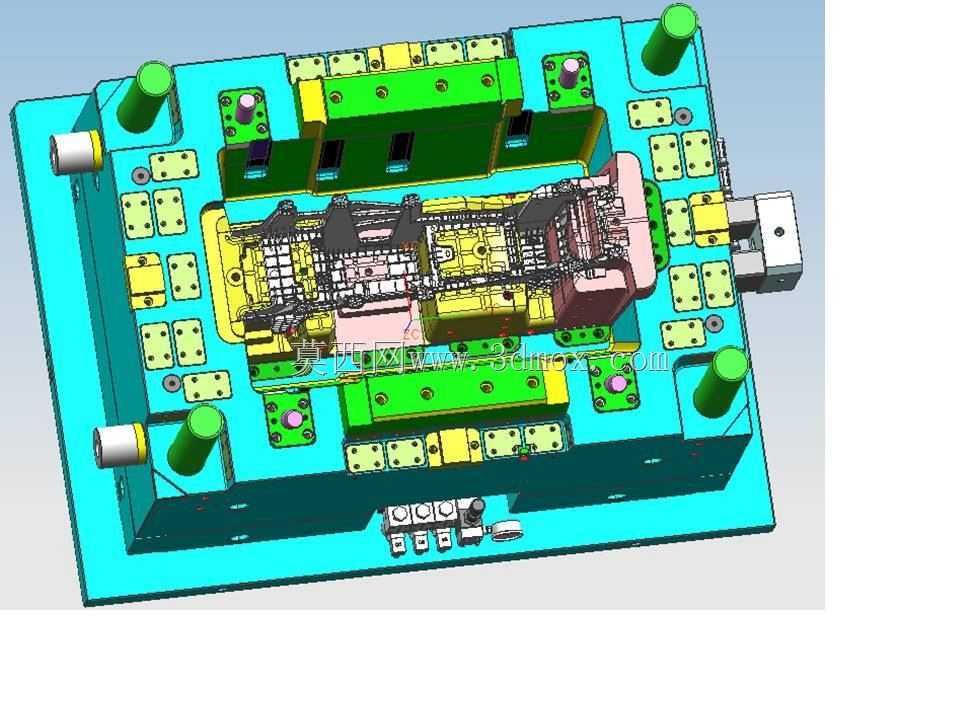

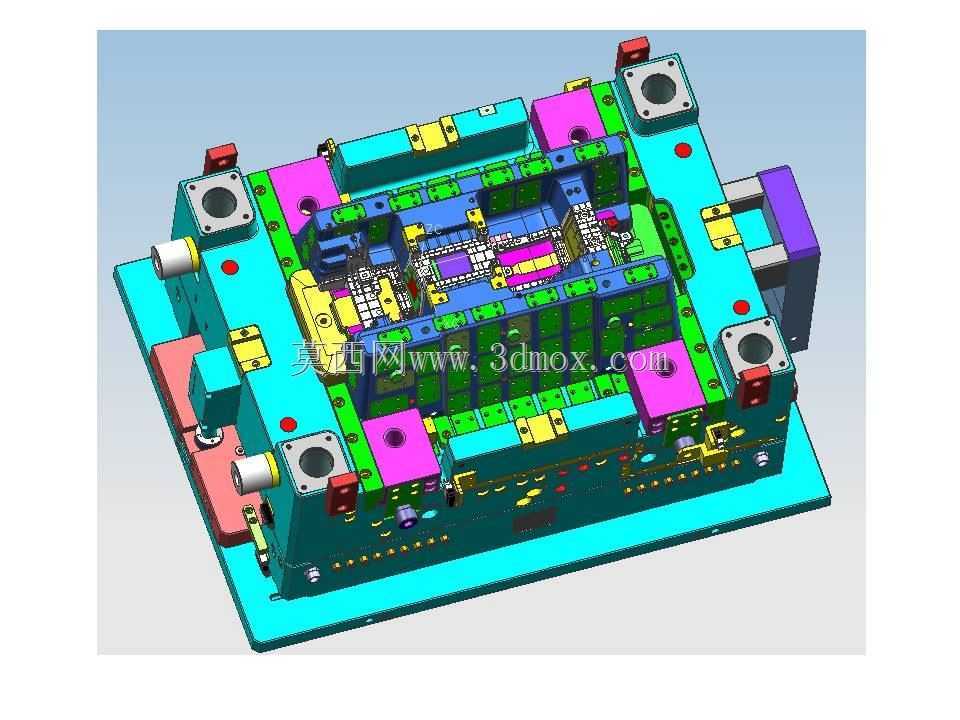

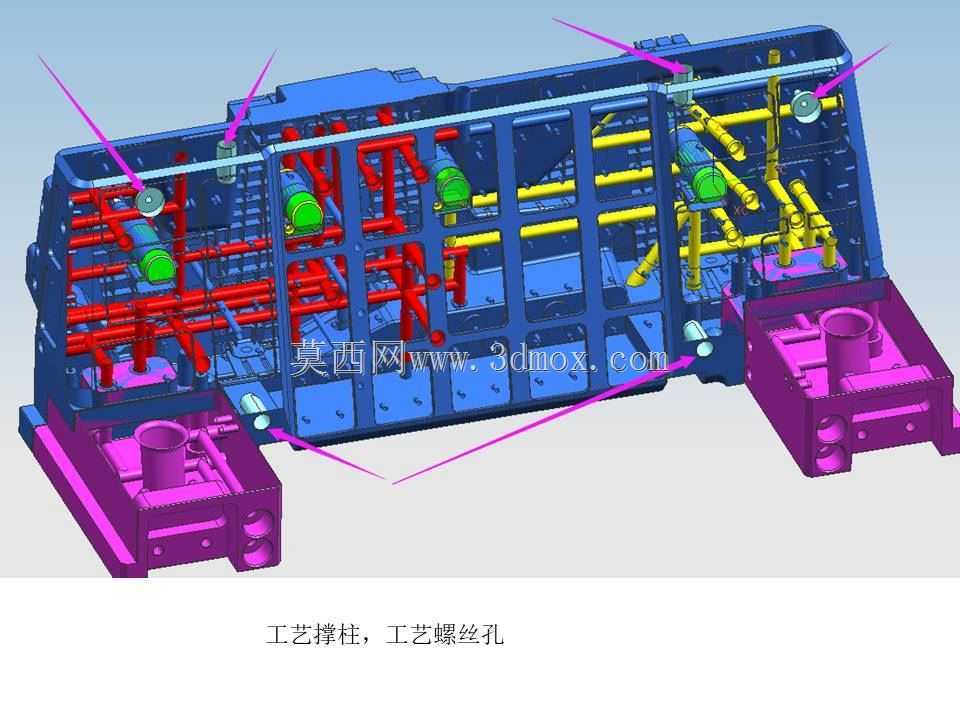

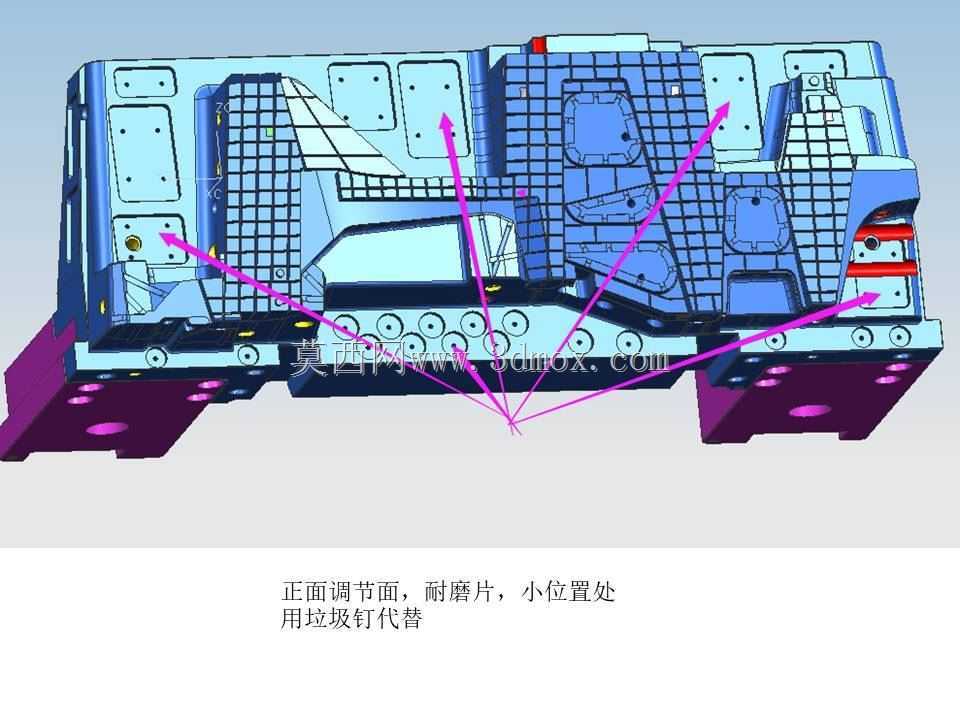

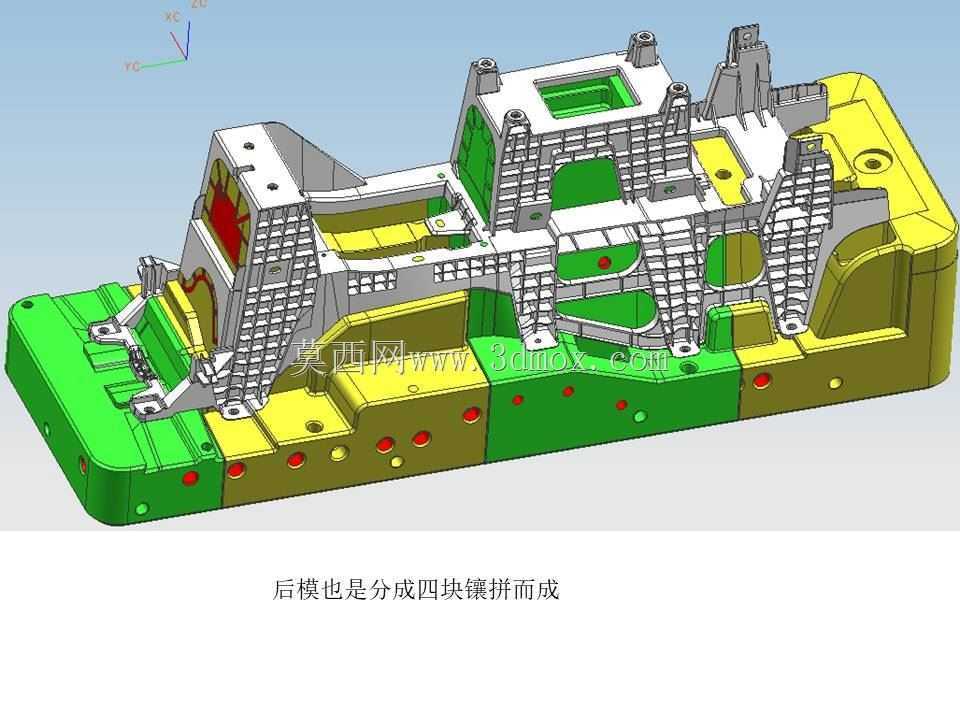

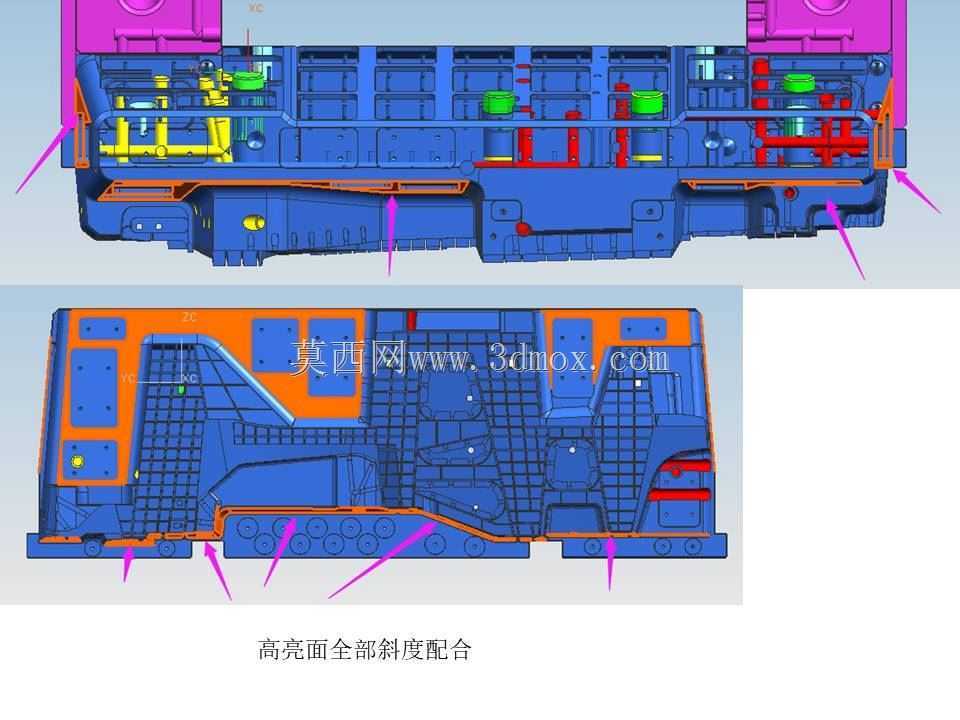

　　这套结构针对注塑生产中模架合模干涉的常见痛点做了针对性优化，在多腔注塑生产场景下，模架各组件的配合精度直接决定产品成型良率与模具使用寿命。日常量产过程中，B板上加工的圆角特征是模架加工时的工艺残留，若对应位置的镶件未做对应避空处理，合模时会出现硬接触顶死，轻则导致分型面贴合不严产生飞边，重则造成镶件磕碰变形、导柱导套拉伤，大幅提升模具维护成本。设计时在对应镶件的棱边处加工出匹配的C角结构，并非随意做倒角处理，而是经过合模行程模拟、干涉量测算后确定的角度与尺寸，既保证足够的避空间隙，又不会削弱镶件的结构强度，也不会影响成型区域的封胶效果。从安装边界来看，各镶件通过内六角螺钉与模架本体固定，定位销保证装配位置精度，相邻的青色、

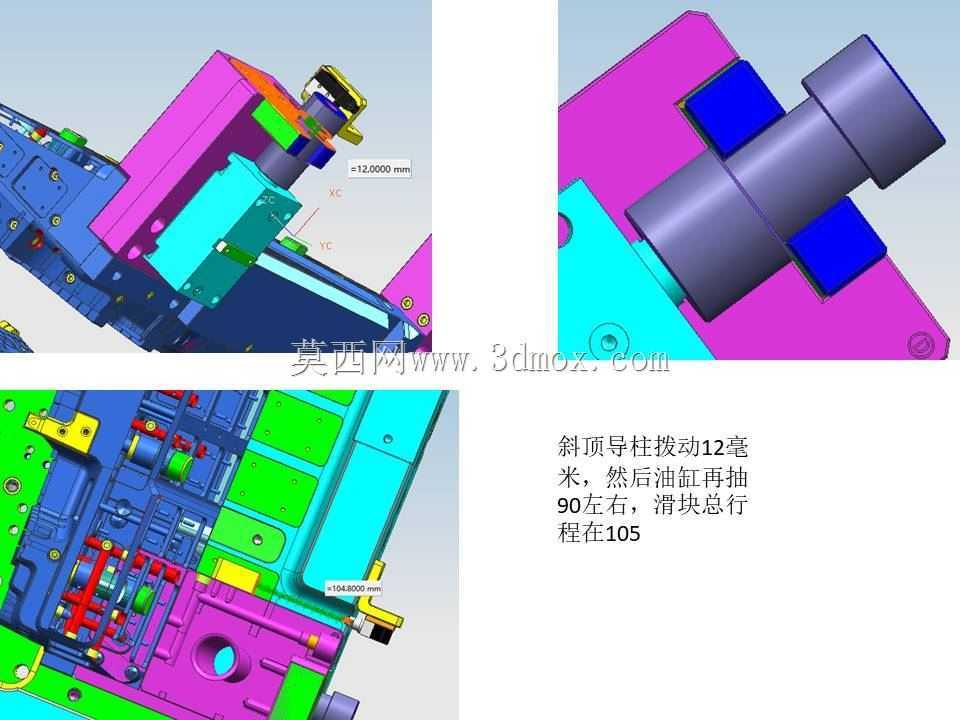

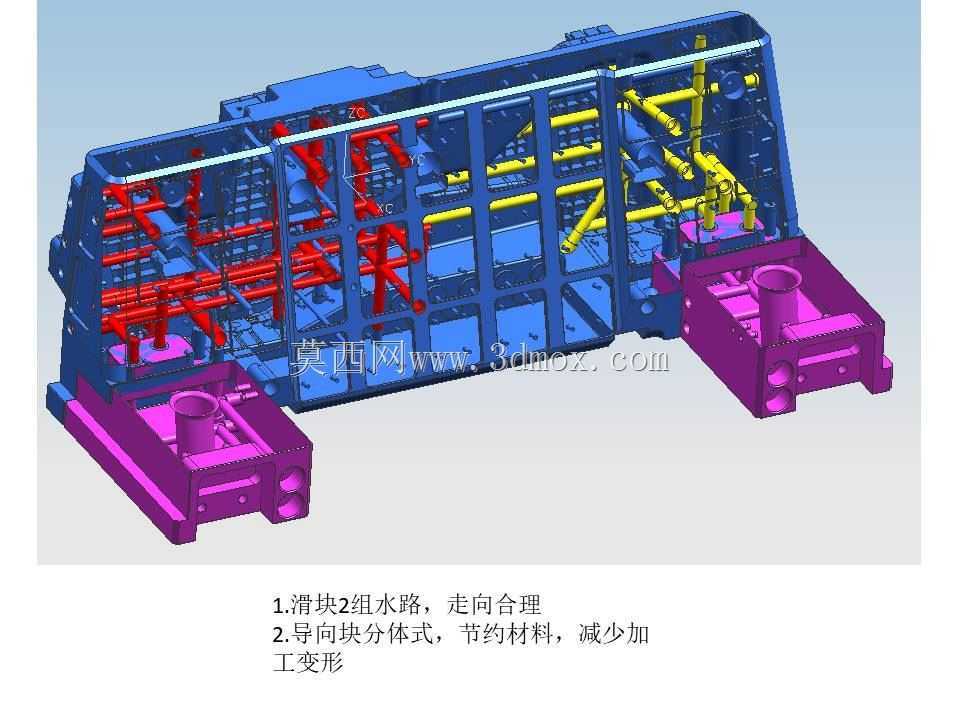

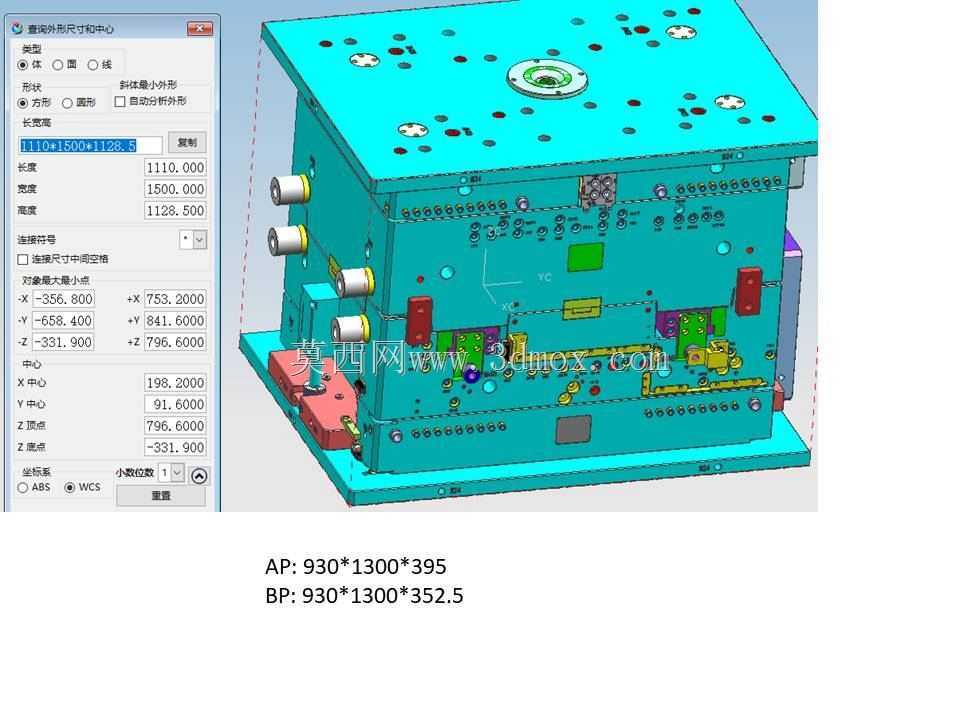

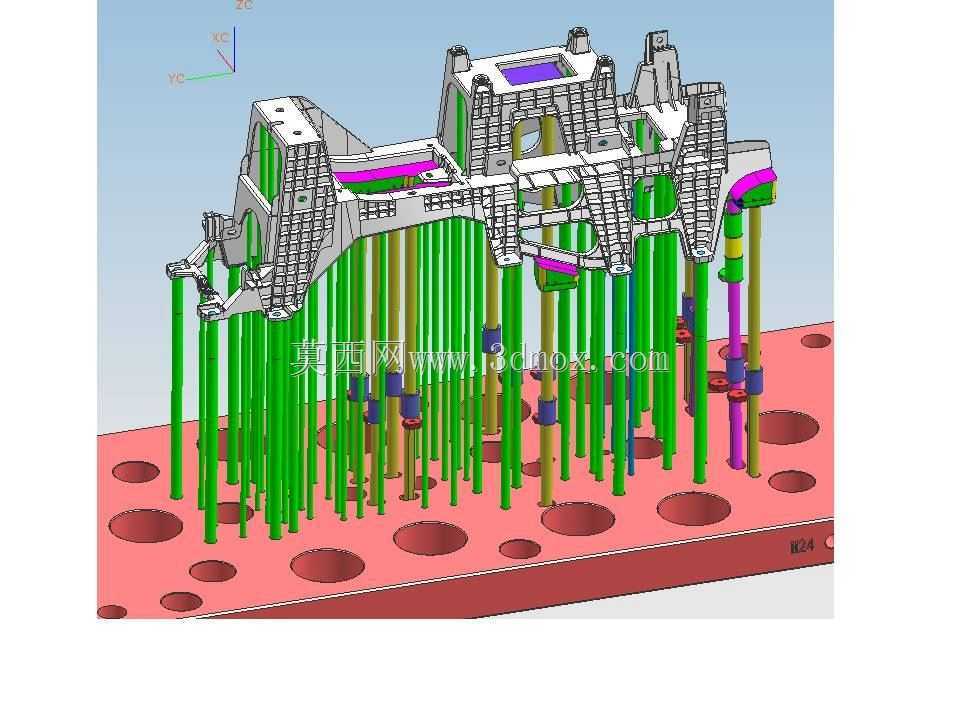

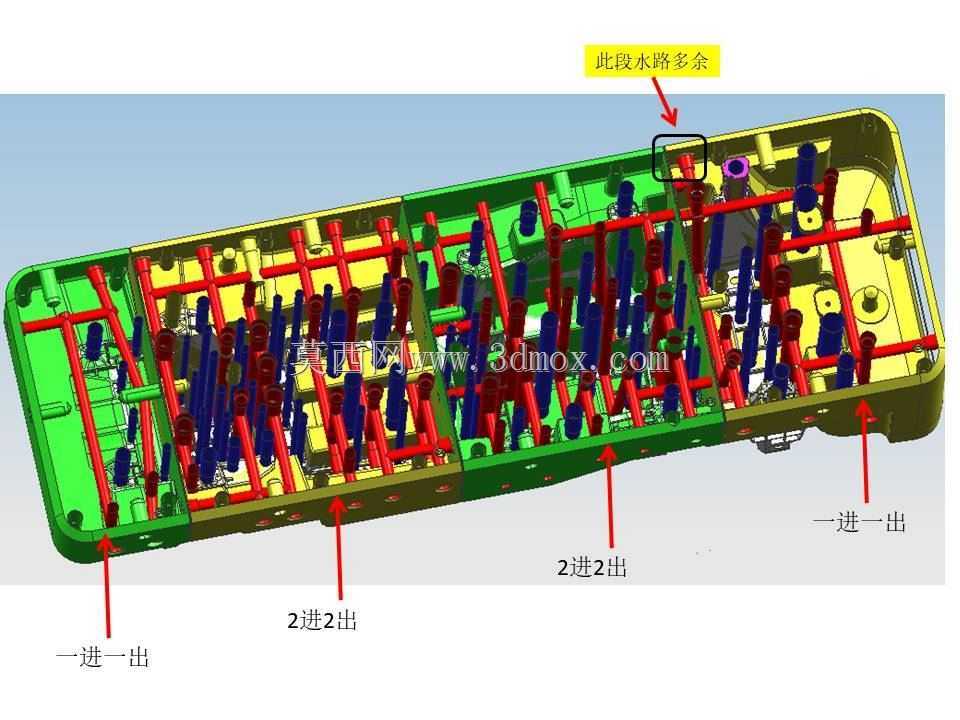

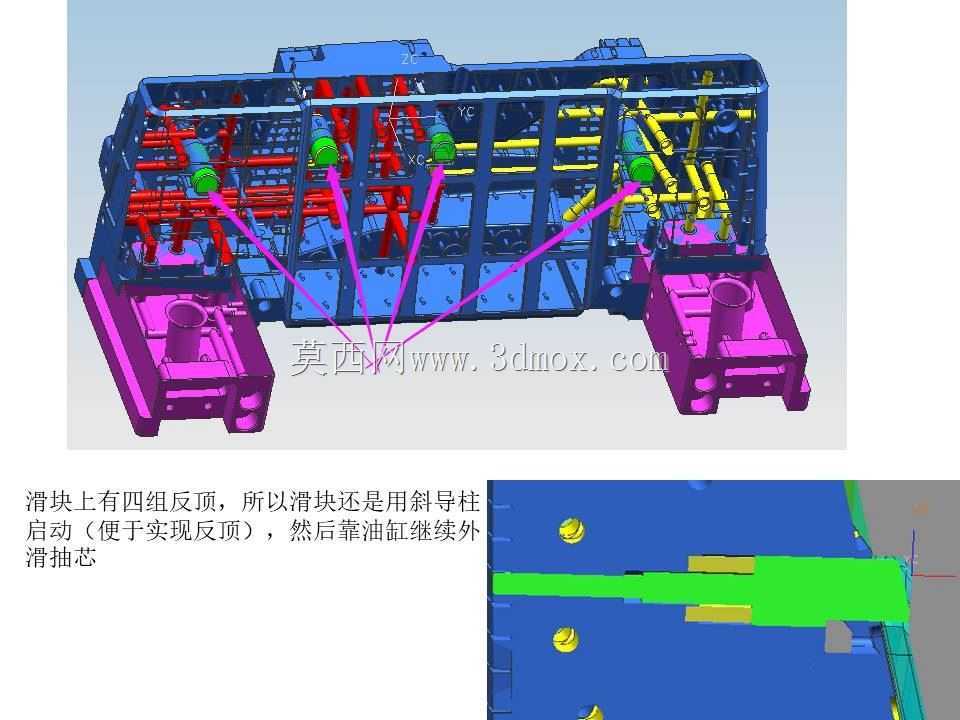

　　紫色镶件分别对应不同的成型腔位，各组件的安装避让槽、螺钉过孔位置都做了同步校验，不会出现装配时的位置冲突。实际生产应用中，这类避空结构广泛用于多型腔精密注塑模具，尤其是小型电子类塑料件的成型模具，这类模具模架布局紧凑，组件间距小，加工与装配的累积误差很容易导致合模干涉，提前在三维设计阶段完成干涉检查与避空结构优化，能大幅减少后续试模阶段的改模工作量。设计过程中需要同步考量加工可行性，C角的加工可通过铣削工序一次成型，无需额外的特殊工艺，不会增加过多加工成本，同时C角的位置避开了封胶面，不会导致塑胶料溢入避空槽产生难以清理的料渣。各组件的排布充分利用了模架的安装空间，冷却水路的走位也避开了避空结构与螺钉孔位，保证冷却效率不受结构调整的影响，顶出机构的运行路径也与避空位置做了运动仿真校验，顶出过程中不会出现结构剐蹭，保障顶出动作顺畅，避免顶出时对成型产品造成顶白、顶变形等缺陷。
