手动夹紧式简易加工工装夹具结构

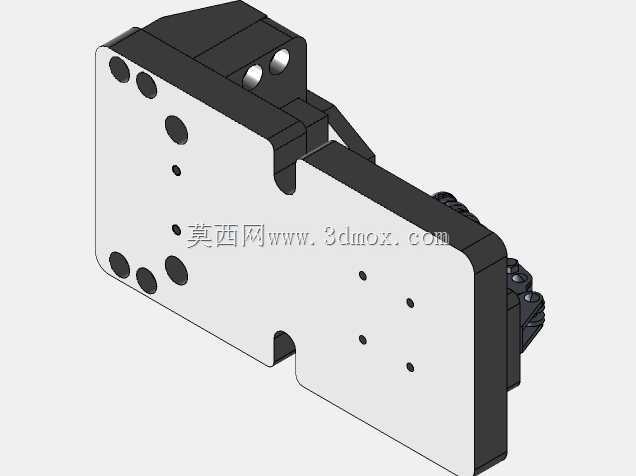

　　这款手动夹紧的简易加工夹具，主要面向小批量零件铣削、钻孔工序的快速装夹需求，在小型机加工车间、非标设备装配调试工位、五金零件修配场景中适配性极强，无需外接气源、液压动力源，纯手动操作即可完成工件的锁紧与松脱，对于没有集中供气配套的零散加工工位来说，能省去动力管线布置的麻烦，单人即可完成装夹操作，大幅降低小批量生产的工装配套成本。从结构设计来看，夹具主体采用分体式拼接结构，安装基板上预留了多组不同规格的安装孔位，既有用于将夹具整体固定在机床工作台、治具台面上的沉头安装孔，也有适配不同外形工件定位的螺纹孔与定位销孔，孔位排布经过受力校核，在工件夹紧受力时不会出现基板翘曲变形的问题，安装边界可适配多数小型台式钻床、

　　桌面型铣床的工作台T型槽间距，无需额外制作过渡连接板即可完成固定。夹紧操作端采用杠杆式手动压合结构，操作力经过杠杆比放大，操作人员仅需施加较小的按压力即可获得足够的夹紧力，压头位置预留了调整空间，可根据待加工工件的厚度、外形更换不同形状的压块，适配平板类、小型异型块类零件的装夹需求，夹紧行程覆盖常规小零件的装夹厚度范围，无需频繁调整夹紧机构的初始位置。设计时充分考虑了加工排屑需求，基板与夹紧机构之间预留了足够的排屑间隙，钻削、铣削产生的切屑不会堆积在夹紧运动副内，日常维护仅需定期在铰接转动位置涂抹润滑脂即可，无需复杂的拆解保养。夹具的定位基准面经过平面度处理，装夹后工件的基准面与安装基板的平行度可满足常规机加工的公差要求，

　　对于形位公差要求不是极高的零件加工工序，完全可以替代复杂的专用液压、气动夹具，在多品种小批量的加工场景下，能大幅缩短工装更换的调整时间，操作人员仅需根据工件外形调整压块位置、更换对应规格的定位销，即可快速切换装夹对象，相比通用台虎钳的装夹方式，这款夹具的定位精度更高，装夹异形零件时不会出现工件翘起、移位的问题，同时夹紧力的大小可通过操作人员的按压力度灵活控制，针对薄壁类易变形零件，可适当减小操作力避免装夹变形，适配不同材质零件的加工装夹需求。
