八工位气动多型腔加工夹持工装

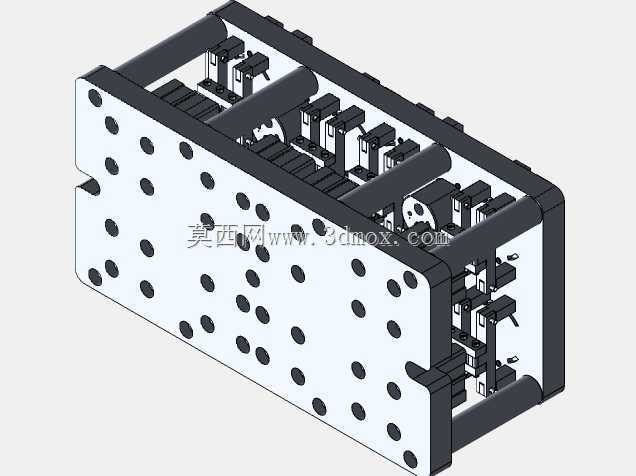

　　这套多工位气动夹持工装，主要面向精密机加工场景下的小型传感器类零件批量加工工序，可在立式加工中心、数控铣床的单次装夹循环中完成8件工件的同步定位与夹紧，大幅减少单件装夹的辅助时间，提升批量零件加工的一致性与工序效率。工装主体采用模块化堆叠式布局，两侧的安装基准板布满规则排布的定位销孔与安装螺孔，可直接适配机床工作台的标准T型槽间距，也可配合零点快换板实现离线预装，进一步压缩机床停机待装时间。夹具体内部集成8组独立的气动夹紧单元，每组夹紧单元对应一个工件装夹位，夹紧力通过内置的气路分配块统一调控，可根据不同材质工件的加工受力需求调整供气压力，避免薄壁类工件装夹变形，同时保证铣削、钻削工序中工件不会出现位移窜动。

　　设计过程中优先考虑了排屑空间的预留，夹紧单元之间预留了足够的切屑流出通道，加工过程中产生的金属切屑可顺着工装斜面滑落，不会堆积在定位基准面影响装夹精度，日常维护时只需用压缩空气吹扫即可完成切屑清理，无需拆解工装。工装的侧向设置有统一的气路接入接口，采用标准快插接头规格，可直接对接车间现有压缩空气管路，无需额外配置转接接头。夹紧单元的压头采用可更换式设计，针对不同外形的加工工件，只需更换对应仿形压头即可快速切换生产型号，无需重新制作整套工装，适配多品种小批量的柔性生产需求。工装的整体外形经过紧凑化设计，在保证8个装夹位操作空间的前提下，尽可能缩小了整体占用的工作台面积，可适配多数中小型加工中心的工作台行程范围，

　　安装时通过基准板上的定位孔与工作台上的定位销配合，可快速完成工装的找正，重复安装精度可控制在0.02mm以内，满足精密加工的定位要求。气路布局采用内置式走线设计，所有气路通道均在夹具体内部加工成型，没有外露的气管，避免加工过程中切屑刮碰、切削液腐蚀造成的管路损坏，提升工装的长期运行稳定性。每个夹紧位都设置了独立的定位基准面，工件装入时可直接贴合基准面完成预定位，气动夹紧动作触发后即可自动完成压紧，操作人员无需逐个手动拧紧夹紧螺栓，单批次上下料时间可缩短六成以上。
