侧孔加工专用钻孔设备结构设计

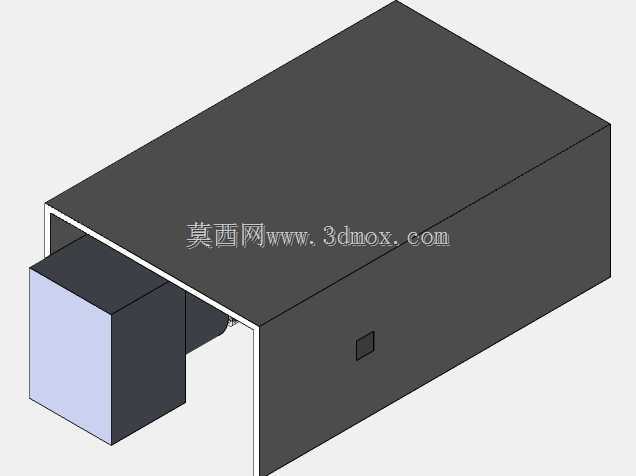

　　在机械加工的工序排布里，侧孔加工一直是异形件、箱体类零件加工环节里容易出现装夹偏差、孔位同轴度超差的工序，这套侧孔钻孔设备的结构设计，正是针对常规立式钻床无法完成的侧向孔位加工场景做的定向优化，能适配小型传感器壳体、方形传动箱体、仪表安装座这类带侧向孔加工需求的工件，不用反复翻转工件重新找正基准，能大幅减少二次装夹带来的形位公差累积问题。从结构布局来看，这套钻孔装置采用卧式主轴排布，整体机架采用箱式焊接结构做承载主体，主轴进给单元集成在机架侧方的安装腔体内，工件装夹区设置在机架前端的开放工位，操作时不用探身到设备内部就能完成工件的装夹与拆卸，适配小批量多品种的加工车间作业节奏。设计过程中特意将主轴的进给行程做了限位冗余，

　　针对常见的M3到M8规格的侧向螺纹底孔、销钉安装孔加工需求，主轴有效进给行程覆盖0到50mm区间，能满足常规小型零件侧孔的钻削、倒角加工需求，不用额外更换延长钻套就能完成盲孔、通孔的加工。安装边界方面，这套钻孔设备的整体占地尺寸控制在紧凑型区间，机架底部预留了四个螺栓固定孔位，既可以直接固定在车间的标准工作台上作为独立工序设备使用，也能集成到小型自动化加工流水线的工位段里，作为连线加工的侧孔加工单元使用，机架侧面预留的电气走线槽与气动管路接口，能直接适配工厂现有气源与供电回路，不用额外做外部管路的改造。设备的钻削头安装位采用标准的锥孔接口，能快速更换不同直径的钻头、铰刀，针对不同材质的工件，比如铝合金壳体、工程塑料仪表座、

　　钢制传动件，都能通过调整主轴转速参数匹配对应的切削参数，避免出现粘刀、孔壁粗糙度超差的问题。在工件定位的设计上，前端装夹区预留了通用平口钳的安装螺孔，也可以根据具体加工的工件外形更换定制的仿形定位夹具，针对批量加工的零件能实现快速装夹定位，不用每次加工前重新打表找正孔位，能有效降低操作工人的装夹辅助时间占比。这套结构的设计没有采用复杂的数控进给结构，而是采用手动进给配合行程限位块的结构，对于加工精度要求在IT8到IT10级别的侧孔加工场景完全能满足精度要求，设备的维护成本也更低，适合中小型机加工车间、仪表装配车间的日常加工作业使用，日常维护只需要定期给主轴进给导轨加注润滑脂、检查传动皮带的张紧度就能保持稳定的加工精度，不会因为复杂的电控系统故障导致长时间停机。
