船用HPH锚系泊绞车46mmK3100kN结构模型

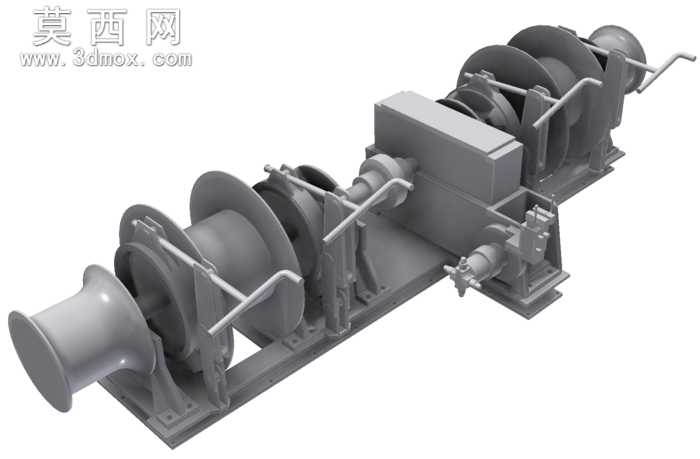

本模型采用Autodesk Inventor完成三维建模，整体围绕船用锚系泊绞车的核心功能结构展开设计，建模过程优先还原设备的整体布局与核心传动逻辑，对非关键外观细节做了适度简化，在控制模型体量的同时完整保留了设备的功能结构特征，为后续的细节深化、结构优化与方案验证提供了可靠的基础框架。材质设置上，整体采用船用铸钢件的哑光金属质感，统一赋予深灰色金属材质，还原甲板重型机械的厚重工业质感，未添加多余的装饰性材质与纹理，重点突出结构本身的装配关系与形态特征，渲染阶段采用均匀的工业照明方案，清晰呈现各个部件的轮廓、装配间隙与层级关系，避免光影干扰对结构识别造成影响。结构层面，模型完整呈现了多卷筒组合式布局，从端部的导缆喇叭口开始，依次排布了系泊卷筒、锚链轮等核心工作部件，每个卷筒侧部都配置了手动操作杆结构，对应离合、制动的操作工位；中部设置了传动箱体与动力连接结构，还原了动力输入、减速传动到卷筒输出的完整传动路径；底部为一体化焊接安装底座，预留了与船舶甲板连接的安装孔位，各个支架、轴承座、操作机构的装配位置都严格参照实船设备的布局逻辑设置，部件之间的装配关系清晰，可直观展示设备的工作原理与组成结构。设计思路上，本模型定位为低细节基准模型，核心目标是快速搭建锚系泊绞车的整体形态框架，明确各个功能模块的相对位置、尺寸比例与连接关系，摒弃了螺栓、密封件、细小管线等非核心的细节特征，既降低了模型的复杂度，也为后续根据具体项目需求添加细节、调整参数、开展运动仿真预留了充足的调整空间，能够适配船舶甲板布置方案验证、系泊系统配套选型展示、教学演示等多种场景的使用需求，整体结构比例协调，功能分区明确，完整还原了联合式锚泊、系泊绞车的典型结构特征。
