砖料压缩输送制砖生产线设备

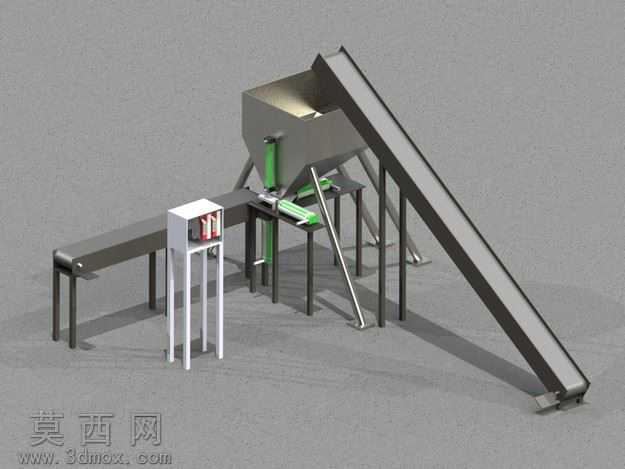

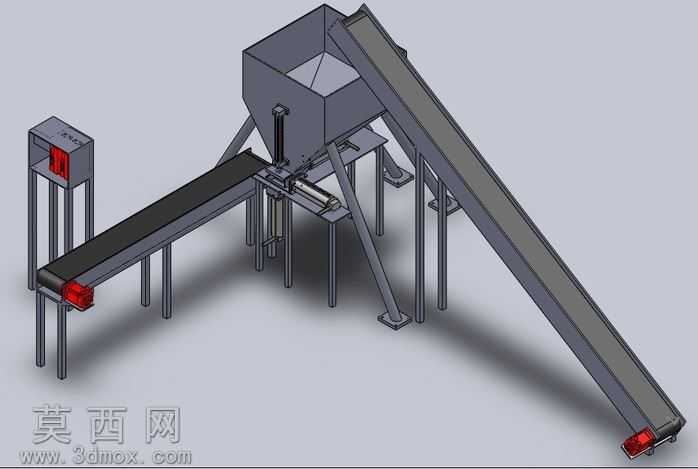

本套制砖生产设备三维模型采用SolidWorks平台完成全参数化建模，整体装配逻辑严格遵循实际制砖工序的物料流转路径设计，建模过程中对每一处结构的配合公差、安装定位都做了严谨的参数约束，确保各运动部件无干涉、装配关系符合机械设计规范。模型渲染阶段采用哑光金属材质模拟机架钢结构，防滑橡胶材质还原输送皮带的表面质感，料斗内壁做了耐磨衬板的材质区分，驱动端的电机、传动辊等部件都还原了真实工业产品的外观细节，整体渲染效果清晰展现设备的结构层次与功能分区。从结构设计来看，整套设备由斜向进料皮带输送机、储料料斗、压缩成型机构、水平出料皮带输送机、支撑机架以及独立电控柜六大模块组成：斜向上料输送机采用大倾角带挡边的皮带结构，可将散状原料稳定提升至高位料斗内，机架采用方管焊接结构搭配地脚支撑，保证上料过程的结构稳定性；高位储料料斗设计为上宽下窄的倒锥形结构，内壁做倾斜导流面设计，避免原料堆积架桥，料斗出口处设置定量给料结构，可精准控制送入压缩机构的原料量；压缩成型机构是整套设备的核心功能单元，采用直线推压式成型结构，可将送入模腔的散状原料压实为成型砖坯，机构的导向轴、压头、模腔都做了独立的零件建模，可清晰查看成型动作的运动逻辑；水平出料皮带输送机承接压缩完成的砖坯，将成品平稳输送至下一工序，皮带两端设置驱动辊与改向辊，下方均匀布置托辊支撑皮带负载，避免长时间承重出现皮带下垂变形；独立电控柜布置在出料端侧方，柜体做了散热格栅、操作面板的细节建模，还原工业现场电控单元的真实布局。整套模型的设计思路围绕制砖工序的连续化、自动化需求展开，将上料、储料、压制成型、出料四个工序整合为一体化生产线，省去了工序间的人工转运环节，结构布局紧凑合理，各功能模块的维护空间预留充足，可直接用于制砖设备的方案展示、结构优化参考，也可作为自动化生产线设计的教学案例使用，模型包含的STEP、IGES等通用格式文件可适配多款三维设计软件，方便不同使用场景下的编辑修改。
