轻量化GE喷气发动机支架V2结构设计

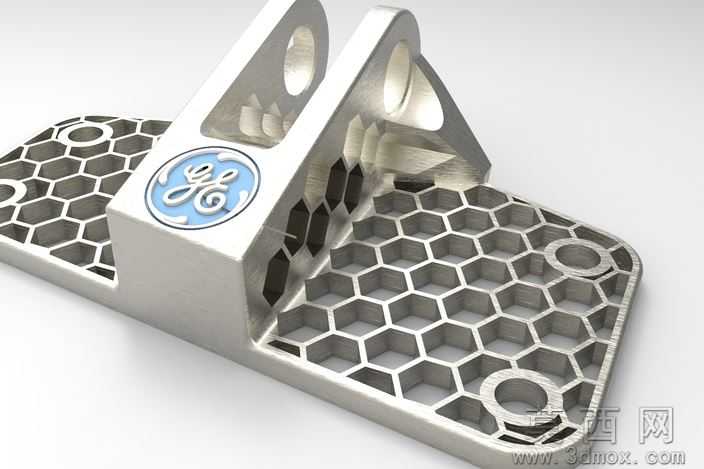

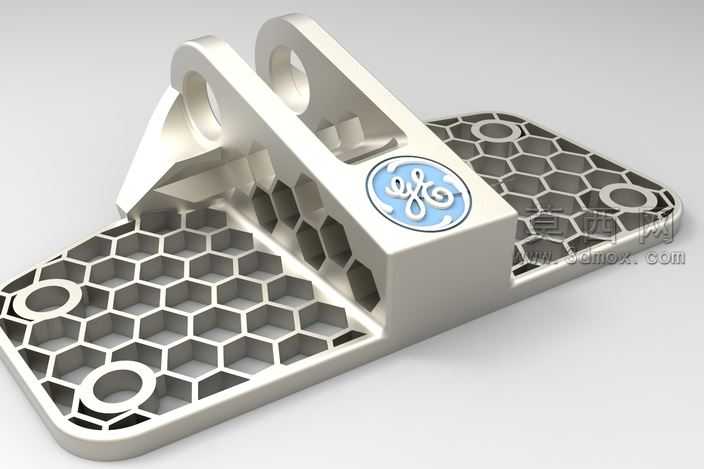

该作品为经过迭代优化的喷气发动机支架三维建模设计，整体建模过程围绕航空零部件的轻量化与结构强度平衡核心需求展开，在三维建模阶段，设计人员首先完成支架的基础功能结构搭建，精准还原支架与发动机、安装基体的对接接口特征，预留出标准安装孔位与铰接耳轴的装配空间，确保基础结构满足装配公差要求。为实现极致减重目标，模型主体安装板区域采用正六边形蜂窝镂空结构设计，建模时通过参数化阵列方式排布蜂窝单元，根据不同区域的受力分布调整蜂窝壁厚与单元尺寸，在受力集中的铰接耳座连接区域做局部加厚与圆弧过渡处理，避免应力集中问题，铰接耳座部分采用一体化建模方式，将两个带同轴安装孔的耳板与下方支撑筋、安装基板做无缝融合，支撑筋采用变截面三角加强结构，在保证支撑刚度的同时去除多余冗余材料。材质渲染阶段，模型整体采用哑光银白金属材质模拟航空铝合金的表面质感，在GE标识区域做分色处理，以蓝色填充标识凹槽，还原真实零件的标识工艺效果，渲染时通过柔和的环境光突出蜂窝结构的镂空层次感，同时清晰展现加强筋、安装孔、铰接耳等关键结构的轮廓细节。从结构优化数据来看，该版本支架相比初始设计实现了61%的重量削减，体积同步大幅降低，建模过程中经过多轮结构受力校验，在大幅削减材料的前提下保留了核心受力区域的结构强度，蜂窝结构的应用不仅有效降低零件自重，还能提升结构的抗振性能，适配航空发动机工作场景下的复杂载荷需求，模型的所有安装接口、铰接尺寸均严格匹配对应发动机的装配标准，可直接用于后续的工程验证、3D打印试制等环节，整个建模过程兼顾了功能性、工艺性与轻量化需求，是航空零部件拓扑优化设计的典型实践。
