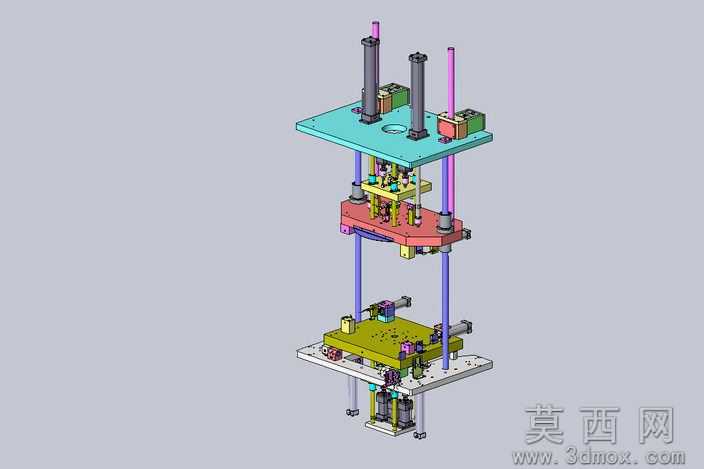

立式多层级阻带剂加工工装模具结构

本套三维模型采用自顶向下的参数化建模思路完成整体搭建，建模过程中严格遵循机械加工装配的公差配合规范，对每一层板件、导向组件、执行模组都进行了独立的参数化特征构建，确保各部件之间的装配约束完全符合实际生产的装配逻辑。模型整体采用立式分层堆叠的结构布局，从下到上依次设置底部承载基座、中间加工工位层、中部导向承托板、上部驱动安装板四个核心功能层级，各层级之间通过高精度导向光轴完成垂直方向的定位与滑动导向，导向轴与安装板的配合位置均设计了对应的轴套固定结构，保证长期往复运动过程中的同轴度与运动精度。底部承载基座采用加厚平板结构，表面预留了多组工位定位槽、执行元件安装孔位与调节腰型孔，可适配不同规格的待加工工件装夹需求，基座下方预留了驱动元件的安装空间，可对应安装垂直方向的顶升驱动组件，配合导柱完成工位的垂直进给动作。中间加工工位层集成了多组定位夹具、加工执行头与物料限位结构，所有组件均采用模块化设计思路，可根据加工工艺需求快速更换对应功能模组，工位层的板件表面做了轻量化的减重孔设计，在保证结构刚性的前提下降低整体运动负载。中部导向承托板承担中间工位的运动限位与辅助导向作用，板件上对应各加工工位预留了避让孔位，同时安装了多组缓冲限位组件，避免工位运动过程中出现硬碰撞损伤结构。上部驱动安装板用于安装垂直方向的主驱动气缸、导向轴承座与配套的电控阀组，驱动元件的输出端通过连接法兰与下方工位层刚性连接，保证动力传递的同轴度，阀组与驱动元件之间预留了标准的管路走线空间，整体走线布局整齐有序，符合实际设备的布线规范。建模过程中对所有标准件都按照国标参数进行了1:1还原，包括紧固件、导向轴、气缸、缓冲器等部件的外形尺寸与安装尺寸都完全匹配实际选型参数，材质渲染阶段针对不同部件的材质属性做了区分设置：金属结构件采用磨砂钢材材质，表面做了对应的金属光泽与粗糙度调整，导向光轴采用镀铬亮面金属材质，驱动气缸采用阳极氧化铝合金材质搭配黑色密封件材质，气管与线缆采用半透明的工程塑料材质，不同功能的部件通过材质颜色做了清晰区分，方便快速识别各部分的功能属性。整体结构设计充分考虑了设备的维护便捷性，所有模组均采用螺栓连接的快拆结构，无需复杂拆解即可完成易损件的更换与工位调整，各运动部件的行程限位都做了双重冗余设计，既包含硬件的机械限位结构，也预留了传感器安装位可搭配电控系统实现软限位保护，充分保障设备运行的稳定性与安全性，整套模型的结构逻辑完全可直接用于实际生产的设备方案评审与加工出图参考。
